Pourquoi un robinet à tournant sphérique à bride haute en deux parties est-il un choix intelligent pour le contrôle des pipelines industriels modernes

Abstrait:La sélection de la bonne vanne peut affecter directement la sécurité des pipelines, l'efficacité de l'automatisation, les coûts de maintenance et la stabilité de fonctionnement à long terme. LeRobinet à tournant sphérique à bride haute en deux piècesdepuisBolaisiest conçu pour les applications d'arrêt industrielles où une étanchéité fiable, une faible résistance à l'écoulement, une compatibilité avec des fluides flexibles et l'intégration d'actionneurs sont essentielles. Avec un corps en deux parties, une structure d'étanchéité à bille flottante, une garniture de tige de type presse-étoupe et une plate-forme de montage haute ISO5211, cette vanne offre une solution pratique pour l'eau, le pétrole, le gaz, la vapeur, les produits chimiques, le CVC et d'autres systèmes de canalisations industrielles.

Table des matières

• Qu'est-ce qu'un robinet à tournant sphérique à bride haute en deux pièces ?
• Comment sa structure améliore-t-elle les performances du pipeline ?
• Quels sont les principaux avantages ?
• Comment se comparent les joints souples et durs en métal ?
• Quels sont les paramètres techniques clés ?
• Où ce robinet à tournant sphérique peut-il être utilisé ?
• Comment les acheteurs doivent-ils sélectionner la bonne vanne ?
• Pourquoi choisir Bolaisi comme fabricant de vannes ?
• Foire aux questions
• Conclusion

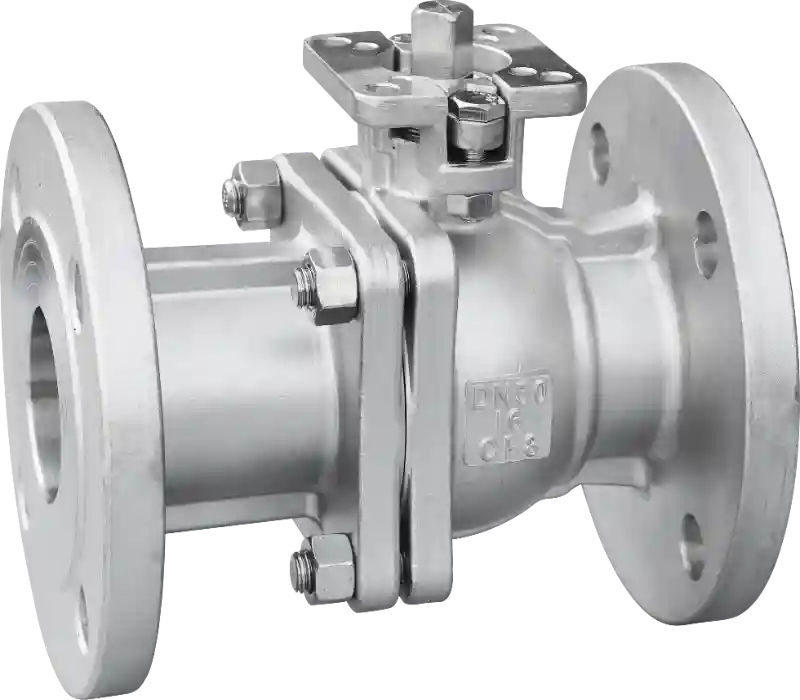

Qu'est-ce qu'un robinet à tournant sphérique à bride haute en deux pièces ?

Un robinet à tournant sphérique à bride haute en deux pièces est un robinet quart de tour industriel conçu principalement pour une fermeture fiable des pipelines. Sa bille tourne à 90 degrés pour ouvrir ou fermer le passage d'écoulement, offrant un fonctionnement rapide et une résistance à l'écoulement relativement faible. La construction en deux parties rend également l'inspection et la maintenance plus pratiques par rapport aux conceptions difficiles d'accès après l'installation.

L'une de ses caractéristiques déterminantes est laPlate-forme de montage élevée ISO5211. Au lieu de nécessiter un support d'actionneur supplémentaire dans de nombreuses installations, la plate-forme standardisée permet de monter directement des actionneurs électriques ou pneumatiques compatibles. Cela rend la vanne particulièrement adaptée aux projets où un contrôle automatisé ou à distance des pipelines est requis.

Selon les informations produit de Bolaisi, la vanne est disponible en DN15-DN200 (1/2"-8"), utilise un corps de vanne en acier inoxydable et est classée PN16. Il prend en charge un flux bidirectionnel et peut être configuré avec un joint souple en PTFE ou un joint dur en métal en fonction des conditions de fonctionnement.

Comment sa structure améliore-t-elle les performances du pipeline ?

Les performances d'une vanne industrielle dépendent non seulement du matériau mais également de sa structure interne et de la conception des connexions. La conception Bolaisi intègre plusieurs fonctionnalités destinées à répondre aux exigences courantes des pipelines.

Corps de vanne divisé en deux pièces

La carrosserie divisée offre un équilibre pratique entre l'intégrité structurelle et la facilité d'entretien. Sa conception facilite l'inspection, l'assemblage et la maintenance tout en conservant des dimensions d'usinage constantes. Pour les utilisateurs industriels, un accès plus facile peut contribuer à réduire le temps de maintenance et les temps d’arrêt inutiles des pipelines.

Structure d'étanchéité à bille flottante

La conception à bille flottante prend en charge l’étanchéité bidirectionnelle. Sous pression moyenne, la bille est poussée vers le siège de soupape, aidant ainsi à maintenir le contact entre les surfaces d'étanchéité. Cette structure est particulièrement utile pour les applications d'arrêt où une isolation fiable est plus importante que les performances de limitation.

Garniture de tige de type glande

La tige de vanne utilise une structure de garniture de type presse-étoupe conçue pour minimiser les fuites externes. La garniture peut également être remplacée pendant la maintenance, ce qui peut réduire la complexité de l'entretien et éviter le retrait inutile de la vanne entière du pipeline.

Plate-forme élevée ISO5211

La plate-forme de montage élevée est l'une des caractéristiques les plus importantes des systèmes automatisés. Son interface standardisée prend en charge l'installation directe d'actionneurs pneumatiques ou électriques compatibles, simplifiant ainsi l'intégration des équipements et réduisant le besoin de composants de montage personnalisés.

Quels sont les principaux avantages d’un robinet à tournant sphérique à bride haute en deux parties ?

Pour les ingénieurs, les entrepreneurs EPC, les distributeurs et les acheteurs de vannes industrielles, une vanne doit être évaluée en fonction des exigences opérationnelles réelles plutôt que de son apparence seule. Les principaux avantages comprennent :

• Fonctionnement rapide à 90° :L'ouverture et la fermeture quart de tour permettent une isolation rapide du pipeline.
• Faible résistance à l'écoulement :Le passage direct de la balle permet un mouvement fluide efficace.
• Etanchéité bidirectionnelle :La structure à bille flottante permet l'arrêt dans les deux sens d'écoulement.
• Compatibilité d'automatisation :La plate-forme haute ISO5211 simplifie l'installation de l'actionneur.
• Options d'étanchéité flexibles :Les joints souples en PTFE et les joints durs en métal répondent à différentes exigences en matière de température et de fluide.
• Entretien pratique :Le corps divisé et la garniture de tige remplaçable simplifient les opérations d'entretien.
• Couverture large :Les options DN15-DN200 prennent en charge une large gamme d'applications de pipelines.

Ces caractéristiques rendent la vanne adaptée aussi bien aux systèmes d'arrêt manuels conventionnels qu'aux équipements industriels automatisés de contrôle des fluides.

Comment se comparent les joints souples et durs en métal ?

Le choix du joint d'étanchéité est l'une des considérations les plus importantes lors de la spécification d'un robinet à tournant sphérique. Différents fluides et températures peuvent imposer des exigences très différentes au siège de vanne.

Les informations de test publiées par Bolaisi indiquent que la version à joint souple est testée pour des applications jusqu'à 150°C, tandis que la version à joint dur métallique est destinée à des conditions allant jusqu'à 280°C. La configuration à joint dur est particulièrement utile là où l'érosion à haute température ou l'impact de particules peuvent mettre à l'épreuve les matériaux à siège souple conventionnels.

Les acheteurs doivent toujours sélectionner la configuration d'étanchéité en fonction de la température, de la pression, de la composition du support, des exigences de compatibilité et des normes applicables du projet.

Quels sont les paramètres techniques clés ?

Comprendre les spécifications de base permet aux ingénieurs et aux équipes d'approvisionnement de déterminer plus facilement si une vanne convient à une conception de pipeline particulière.

Pour les projets comportant des exigences supplémentaires, les acheteurs doivent vérifier les valeurs pression-température, les normes de bride, la compatibilité des supports, le couple de l'actionneur et d'autres paramètres techniques avant de passer une commande.

Où ce robinet à tournant sphérique peut-il être utilisé ?

La combinaison d'une construction en acier inoxydable, de multiples configurations d'étanchéité, d'un raccordement à bride et d'une compatibilité avec les actionneurs permet à cette vanne de servir une large gamme d'applications industrielles.

• Approvisionnement en eau et drainage municipal :Convient aux réseaux d'eau, aux systèmes d'eau secondaires et aux canalisations d'arrêt des eaux usées.
• Traitement chimique :Applicable aux produits pétroliers, aux fluides légèrement corrosifs et à certaines lignes de traitement à haute température.
• Transport de gaz :Utile pour les stations de gazoduc et les systèmes d'arrêt où une isolation fiable est requise.
• Centrales électriques :Convient pour la vapeur de chaudière, la circulation de chauffage et les systèmes de canalisations associés.
• CVC d'usine :Peut être utilisé dans les systèmes de circulation d’eau de refroidissement et d’huile caloporteuse.
• Systèmes de support d'équipement :Convient au transport de pétrole, à la circulation de refroidissement et à d'autres applications industrielles de contrôle des fluides.

Lorsqu'un fonctionnement automatisé est requis, des actionneurs électriques ou pneumatiques compatibles peuvent être intégrés via la plate-forme haute ISO5211, ce qui rend la vanne adaptée aux systèmes de contrôle centralisés ou à distance.

Comment les acheteurs doivent-ils sélectionner la bonne vanne ?

Le choix d'un robinet à tournant sphérique industriel doit commencer par les conditions de fonctionnement plutôt que par la seule taille de la vanne. Les équipes d’approvisionnement peuvent utiliser la liste de contrôle suivante :

1. Identifiez le support.Déterminez si le pipeline transporte de l'eau, du pétrole, du gaz, de la vapeur ou un fluide corrosif ou contenant des particules.
2. Confirmez la température de fonctionnement.Sélectionnez un joint souple en PTFE ou un joint dur en métal en fonction de la plage de température réelle.
3. Confirmez les exigences de pression.Assurez-vous que la pression nominale de la vanne correspond aux conditions de conception du système.
4. Sélectionnez le diamètre nominal.Faites correspondre la taille DN et les dimensions des brides avec le pipeline existant.
5. Déterminer les exigences d’actionnement.Si une commande à distance ou automatique est nécessaire, vérifiez la compatibilité de l'actionneur et le couple requis.
6. Vérifiez la compatibilité des matériaux.L'acier inoxydable et les matériaux d'étanchéité doivent être adaptés au fluide transporté.
7. Pensez à l'entretien.Des conceptions avec un emballage accessible et une construction de carrosserie pratique peuvent contribuer à réduire la complexité du service à long terme.

Un professionnelRobinet à tournant sphérique à bride haute en deux piècesle fournisseur doit être en mesure de fournir des informations techniques qui aident les clients à prendre ces décisions en fonction des conditions de travail réelles.

Pourquoi choisir Bolaisi comme fabricant de vannes ?

Valve Cie., Ltd de Zhejiang Bolaisi.opère en tant que fabricant et fournisseur de vannes industrielles avec des capacités de production, d'usinage, d'inspection, d'assemblage et de contrôle qualité. Selon les informations produit publiées par le fabricant, chaque vanne est soumise à une inspection d'usinage, une vérification d'assemblage, des tests de pression et une inspection finale avant expédition.

Cette approche de fabrication est importante car la fiabilité des vannes industrielles ne dépend pas seulement des spécifications nominales. La cohérence dimensionnelle, la qualité de l'étanchéité, la précision de l'assemblage, les tests de pression et l'inspection finale contribuent tous à des performances fiables sur le terrain.

Pour les acheteurs internationaux à la recherche d'unFabricant, fournisseur ou usine de vannes en Chine, Bolaisi propose le robinet à tournant sphérique à bride haute en deux pièces dans une gamme de tailles et de configurations d'étanchéité. La conception de ses produits répond également à une exigence pratique que l'on retrouve de plus en plus dans les usines modernes : intégrer des équipements d'arrêt de pipeline conventionnels à des systèmes de contrôle automatisés.

Le portefeuille de produits de Bolaisi comprend également des vannes à vanne en acier inoxydable, des vannes à soupape, des clapets anti-retour, des vannes papillon et d'autres solutions de vannes industrielles, permettant aux acheteurs de s'approvisionner en différents composants de contrôle de pipeline auprès du même fournisseur professionnel.

Foire aux questions

1. Quel est l'objectif principal d'un robinet à tournant sphérique à bride haute en deux parties ?

Son objectif principal est la fermeture fiable des pipelines industriels. La structure à bille rotative à 90° permet une ouverture et une fermeture rapides, tandis que la conception à bille flottante assure une étanchéité bidirectionnelle.

2. Que fait la plate-forme élevée ISO5211 ?

La plate-forme haute ISO5211 fournit une interface de montage d'actionneur standardisée. Il permet d'installer directement des actionneurs électriques ou pneumatiques compatibles, simplifiant ainsi l'automatisation et l'intégration des équipements.

3. Quelle est la différence entre un scellement souple et un scellement dur en métal ?

Le joint souple en PTFE est destiné à des applications telles que l'eau propre, le gaz et l'huile à température normale, avec une température de fonctionnement publiée allant jusqu'à 150°C. Le scellement dur en métal est conçu pour des conditions plus exigeantes, notamment la vapeur à haute température et les milieux contenant des particules, avec une température de fonctionnement publiée allant jusqu'à 280°C.

4. Quelles tailles sont disponibles ?

Le modèle Bolaisi Q41F/H/Y est répertorié dans des tailles allant de DN15 à DN200, ce qui équivaut à environ 1/2" à 8". La disponibilité réelle doit être confirmée en fonction des exigences du projet.

5. Cette vanne peut-elle être utilisée avec un actionneur électrique ?

Oui. La plate-forme de montage haute ISO5211 intégrée est conçue pour prendre en charge les actionneurs électriques ou pneumatiques compatibles. La sélection de l'actionneur doit être basée sur la taille de la vanne, la pression de fonctionnement, le fluide et le couple de fonctionnement requis.

6. Cette vanne est-elle adaptée aux applications à haute température ?

Oui, lorsque la configuration d'étanchéité appropriée est sélectionnée. Bolaisi spécifie la version à joint souple pour des températures allant jusqu'à 150°C et la version à joint dur métallique pour des températures allant jusqu'à 280°C. Les utilisateurs doivent vérifier les conditions complètes de pression et de température avant la sélection.

Conclusion

LeRobinet à tournant sphérique à bride haute en deux piècescombine un fonctionnement quart de tour rapide, une étanchéité bidirectionnelle à bille flottante, un corps en deux pièces utilisable, des options d'étanchéité flexibles et une compatibilité avec les actionneurs ISO5211. Avec des applications allant des systèmes d'eau et de gaz aux pipelines de traitement chimique, de vapeur, de CVC et de centrale électrique, il peut fournir une solution pratique pour les exigences d'arrêt industriel et de contrôle automatisé des fluides.

Si vous recherchez un fournisseur fiableRobinet à tournant sphérique à bride haute en deux piècesd'un fabricant professionnel chinois et avez besoin d'aide pour sélectionner la taille, la structure d'étanchéité ou la configuration de l'actionneur appropriée,Contactez-nouschez Bolaisi pour des conseils techniques et une solution de vanne adaptée à votre projet.
