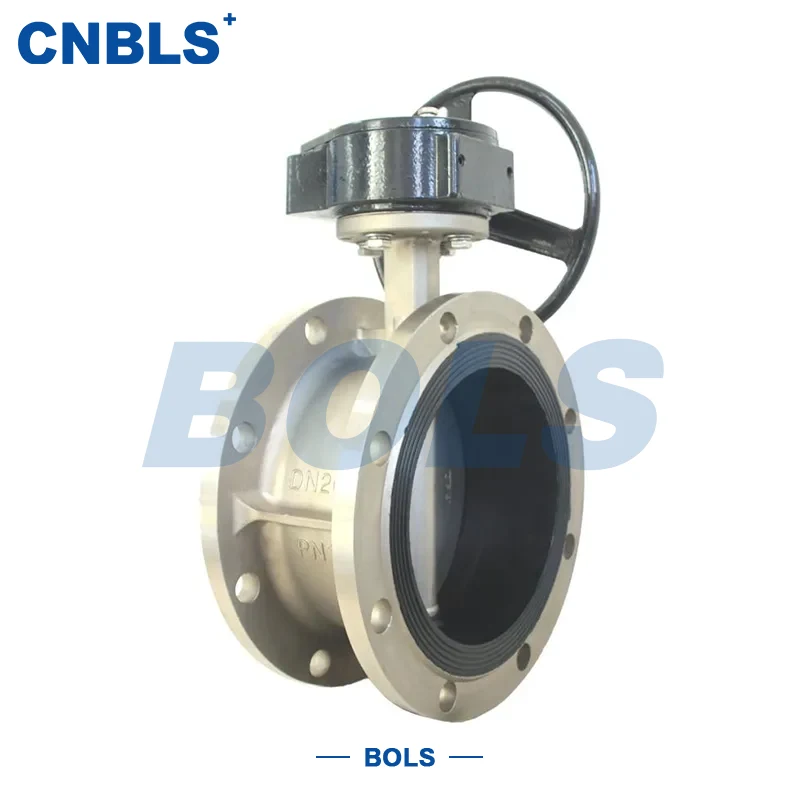

Vannes papillon de ventilation haute performance

Les vannes papillon de ventilation haute performance sont spécialement conçues pour les systèmes industriels de ventilation et de dépoussiérage fonctionnant dans des conditions de basse pression et de grand diamètre. Le corps de la vanne et les principaux composants sous pression sont fabriqués à partir de matériaux en acier inoxydable tels que SS304, SS316, SS304L et SS316L, garantissant des performances stables dans les environnements de gaz corrosifs, d'air chargé de poussière et de gaz de combustion à haute température.

Cette série adopte une structure de vanne papillon concentrique (ligne centrale) avec des raccords à brides et une conception d'étanchéité pour la ventilation (type W). Il se concentre sur la satisfaction des exigences de grande capacité de débit, de faible résistance et d’ouverture et de fermeture fiables des canalisations de ventilation.

Les deux modèles partagent la même structure de vanne et le même concept d'étanchéité, la principale différence étant le type d'actionneur :

D641W : Vanne papillon de ventilation pneumatique, actionnée par un actionneur pneumatique

D941W : Vanne papillon de ventilation électrique, actionnée par un actionneur électrique

La vanne papillon de ventilation en acier inoxydable est largement utilisée dans les projets de métallurgie, de production d'électricité, de traitement chimique, de matériaux de construction, d'exploitation minière et de protection de l'environnement.

Structure et principe de fonctionnement

Conception de structures concentriques

Les vannes papillon de ventilation haute performance adoptent une structure concentrique où le centre du disque coïncide avec le centre de la tige. Pendant le fonctionnement, le disque tourne autour de l'axe de la tige :

Structure simple avec moins de composants

Chemin d'écoulement fluide et faible résistance au flux d'air

Faible couple de fonctionnement, adapté aux systèmes de ventilation de grand diamètre

Cette structure offre une bonne stabilité et une bonne rentabilité pour les applications de ventilation basse pression et haut débit.

Connexion à bride

Le corps de la vanne comporte des brides intégrées aux deux extrémités, permettant un boulonnage direct aux brides de canalisation de ventilation standard :

Positionnement précis de l'installation

Répartition uniforme des contraintes

Entretien et remplacement faciles

Les normes de brides courantes incluent GB/T 9113 et ANSI B16.5.

Principales fonctionnalités

Construction entièrement en acier inoxydable

Les principaux composants tels que le corps, le disque et la tige sont en acier inoxydable, offrant :

Excellente résistance à la corrosion et à l'oxydation

Convient aux gaz contenant du soufre et du chlore

Stabilité structurelle dans des conditions de ventilation à haute température

Conception d'étanchéité pour service de ventilation (type W)

La vanne est équipée d'une structure d'étanchéité spécialement conçue pour les services de ventilation :

En option, étanchéité métal sur métal ou étanchéité composite (FKM + acier inoxydable)

Fiabilité d’étanchéité et résistance à l’usure équilibrées

Taux de fuite conforme aux normes de vanne papillon de ventilation JB/T 8692

Conception à grand diamètre et à faible résistance

Avec des diamètres nominaux allant du DN100 au DN2000, la vanne maintient :

Faible perte de pression à travers la vanne

Performances d'ouverture et de fermeture stables

Convient aux systèmes avec un débit d'air important et une faible pression de fonctionnement

Actionnement convivial

Les options d'actionnement pneumatique et électrique permettent une intégration facile dans les systèmes de contrôle automatisés, ce qui rend les vannes papillon de ventilation haute performance adaptées aux applications centralisées et à télécommande.

Comparaison des actionneurs

Paramètres techniques

Spécification matérielle

Applications

Ventilation des fumées à haute température en métallurgie

Systèmes de ventilation et de désulfuration des chaudières dans les centrales électriques

Systèmes de dépoussiérage et d'échappement dans les industries chimiques et des matériaux de construction

Projets de ventilation minière et de protection de l’environnement

Installations industrielles et systèmes de traitement d’air pour grands bâtiments

Dans ces applications, la vanne papillon de ventilation en acier inoxydable est principalement utilisée pour l'arrêt du flux d'air, la régulation du débit et le contrôle de la direction du flux du système.

Lignes directrices de sélection

Sélectionnez la nuance d'acier inoxydable appropriée en fonction de la corrosivité du gaz

Faire correspondre les valeurs nominales de pression et de température aux conditions de conception du système

Faites attention à la force du corps pour les applications de grand diamètre

Choisissez un actionnement pneumatique ou électrique en fonction des exigences de contrôle du site

Fonctionnement et entretien

Nettoyer régulièrement la poussière des surfaces d'étanchéité pour éviter toute accumulation

Appliquer un chauffage progressif lors du démarrage à haute température

Assurer une pression d'alimentation en air stable pour les vannes pneumatiques

Inspecter périodiquement la lubrification de l'actionneur et les connexions électriques.

Résumé du produit

La vanne papillon de ventilation D641W/D941W en acier inoxydable présente une structure concentrique, une construction en acier inoxydable et une conception d'étanchéité pour la ventilation. Avec des options d'actionnement pneumatique ou électrique flexibles, cette vanne papillon de ventilation en acier inoxydable offre des performances fiables pour les systèmes de ventilation industriels nécessitant un fonctionnement stable et une compatibilité d'automatisation.
