Qu'est-ce qui fait des robinets à tournant sphérique le choix privilégié pour les services à haute pression et haute température ?

Dans les environnements exigeants du raffinage du pétrole, du traitement chimique et de la production d’électricité, les vannes doivent fonctionner de manière fiable dans des conditions qui dégraderaient rapidement les équipements conventionnels. Des pressions supérieures à 100 bars et des températures supérieures à 500°C sont monnaie courante dans ces industries. Parmi les différents types de vannes disponibles, laRobinet à tournant sphériqueest devenu la solution privilégiée pour bon nombre de ces applications à haute pression et haute température. Son fonctionnement simple quart de tour, sa capacité d'étanchéité aux bulles et sa conception compacte offrent des avantages distincts par rapport aux vannes à vanne, à globe et à boisseau traditionnelles dans des conditions de service difficiles.

Cet article fournit une analyse technique systématique du robinet à tournant sphérique, examinant les caractéristiques de conception, les sélections de matériaux et les principes d'ingénierie qui le rendent adapté aux services à haute pression et haute température. L'analyse couvre les matériaux des sièges et les mécanismes d'étanchéité, la construction de la carrosserie et le confinement de la pression, les stratégies de gestion thermique et les normes de test qui valident les performances. La discussion est fondée sur des considérations pratiques d'ingénierie et comprend des spécifications détaillées, des tableaux comparatifs et des critères de sélection pour aider les ingénieurs et les professionnels des achats à prendre des décisions éclairées.

Table des matières

• 1. Principes de conception et caractéristiques de fonctionnement des robinets à tournant sphérique
• 2. Matériaux de siège et mécanismes d'étanchéité pour un service à haute température
• 3. Confinement de la pression et construction du corps
• 4. Gestion thermique et compensation de dilatation
• 5. Normes de test et exigences de qualification
• 6. Critères de sélection et considérations spécifiques à la candidature
• 7. Foire aux questions (FAQ)
• 8. Conclusion

1. Principes de conception et caractéristiques de fonctionnement des robinets à tournant sphérique

Le robinet à bille est une vanne quart de tour qui utilise une bille sphérique avec un alésage cylindrique pour contrôler le débit de fluide. Le principe de fonctionnement est simple et robuste : la rotation de la bille à 90 degrés aligne l'alésage avec le chemin d'écoulement, permettant l'écoulement (position ouverte), ou positionne l'alésage perpendiculairement au chemin d'écoulement, bloquant l'écoulement (position fermée). L'étanchéité est obtenue en pressant la bille contre deux sièges annulaires, situés en amont et en aval de la vanne. La force d'étanchéité est assurée par la pression du fluide lui-même (pression en amont pressant la bille contre le siège en aval) et, dans de nombreuses conceptions, par des sièges à ressort qui assurent la précharge.

Le robinet à tournant sphérique offre plusieurs avantages inhérents pour les services à haute pression et haute température :

• Fermeture étanche aux bulles :La géométrie sphérique de la bille offre une surface d'étanchéité sur toute la circonférence qui garantit une fermeture étanche aux bulles, même à des pressions élevées.
• Fonctionnement quart de tour :La rotation à 90 degrés permet un fonctionnement rapide, essentiel pour un arrêt d'urgence ou une isolation rapide.
• Faible couple :Lorsque la vanne est en position complètement ouverte ou complètement fermée, la force d'étanchéité est principalement fournie par la différence de pression.
• Conception compacte :Le robinet à tournant sphérique nécessite beaucoup moins d'espace que les autres types de robinets, ce qui réduit l'encombrement de l'installation.

La conception caractéristique d'un robinet à tournant sphérique comprend la bille, les sièges, la tige et le corps. La bille est généralement en acier inoxydable et est soit polie, soit recouverte d'un revêtement dur. Les sièges peuvent être fabriqués à partir d'une gamme de matériaux, notamment des polymères (PTFE, PEEK) pour les basses températures et des alliages métalliques (Stellite, Inconel) pour les applications à haute température. La tige est la connexion entre l'actionneur et la bille, et elle doit être conçue pour fournir une étanchéité contre le fluide de procédé tout en permettant à la bille de tourner en douceur.

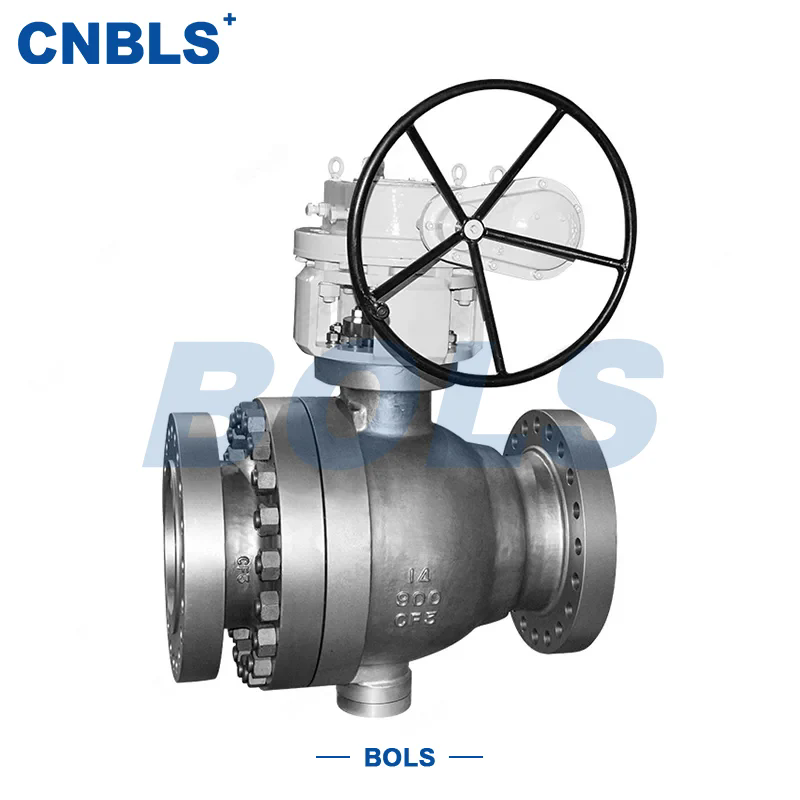

ÀValve Cie., Ltd de Zhejiang Bolaisi., nos produits de robinets à tournant sphérique sont conçus pour répondre aux exigences exigeantes des services à haute pression et haute température. Notre méthodologie de conception intègre une combinaison de composants standardisés, d'usinage de précision et de procédures d'inspection rigoureuses pour garantir une qualité et des performances constantes. Les conceptions de robinets à tournant sphérique que nous proposons incluent des configurations à bille flottante et montées sur tourillon, chacune étant sélectionnée en fonction des exigences spécifiques de l'application. Les sections suivantes fournissent une analyse technique détaillée des aspects clés de la conception des robinets à tournant sphérique pour un service à haute pression et haute température.

2. Matériaux de siège et mécanismes d'étanchéité pour un service à haute température

La sélection des matériaux du siège est la décision la plus critique dans la conception d'un robinet à tournant sphérique destiné à un service à haute température. Le siège est le principal élément d'étanchéité et il doit conserver son intégrité et fournir une étanchéité fiable à la température de fonctionnement. À des températures supérieures à 200°C, la plupart des matériaux polymères deviennent inadaptés, ce qui nécessite l'utilisation de robinets à tournant sphérique à siège métallique ou de sièges composites polymère-métal. Les robinets à tournant sphérique à siège métallique utilisent un joint métal sur métal, généralement avec un revêtement dur sur les surfaces de la bille et du siège. Les matériaux de rechargement dur sont sélectionnés pour leur résistance à l’usure et à la corrosion, ainsi que pour leur capacité à former un joint étanche.

Les principaux matériaux utilisés pour les sièges de robinets à tournant sphérique dans les services à haute température sont présentés dans le tableau suivant.

Le mécanisme d'étanchéité d'un robinet à tournant sphérique à siège métallique est différent de celui d'un robinet à siège souple. Le joint repose sur la déformation des surfaces métalliques sous pression, la bille et le siège étant rodés pour obtenir une finition très lisse. La force d'étanchéité est généralement plus élevée dans une vanne à siège métallique, nécessitant un actionneur plus robuste. Le taux de fuite peut également être plus élevé qu'une vanne à siège souple, mais une vanne à siège métallique peut fournir une étanchéité qui répond aux exigences de la plupart des applications industrielles, y compris les exigences d'étanchéité de la classe VI (étanche aux bulles) pour les vannes à siège souple et la classe V, beaucoup plus stricte, pour les vannes à siège métallique.

Dans certaines applications à haute température, une conception de siège utilisant une combinaison d'un anneau de siège en métal et d'un joint en polymère ou en graphite est utilisée. Cette conception est connue sous le nom de siège « ignifuge » ou « souple/métal ». L'anneau métallique assure l'étanchéité primaire, tandis que le joint souple assure l'étanchéité aux bulles à des températures plus basses. À des températures plus élevées, le joint souple peut se dégrader, mais l’anneau métallique continuera à assurer l’étanchéité, empêchant ainsi les fuites. Chez Zhejiang Bolaisi Valve Co., Ltd., nos produits de robinets à tournant sphérique sont disponibles avec une gamme de matériaux et de conceptions de sièges, permettant aux clients de sélectionner la configuration optimale pour leurs exigences spécifiques en matière de température et de pression.

3. Confinement de la pression et construction du corps

Le corps d'un robinet à tournant sphérique doit être conçu pour contenir le fluide de procédé à la pression et à la température requises. Pour les applications à haute pression, le corps doit être suffisamment solide pour résister à la pression interne sans déformation ni fuite permanente. La conception du corps doit également tenir compte des forces générées par la pression, telles que la dilatation de la bille et des sièges, ainsi que des forces agissant sur la tige. Le corps est généralement construit en acier moulé ou forgé, le matériau spécifique étant choisi en fonction de la température, de la pression et de la corrosivité du fluide de traitement. La conception de la carrosserie doit également permettre un accès pour l'assemblage, la maintenance et l'inspection.

Les deux configurations de corps les plus courantes pour les vannes à bille sont le corps divisé et le corps monobloc (monobloc). Le corps divisé, comme son nom l'indique, est divisé en deux ou plusieurs parties boulonnées ensemble. Cette conception permet un accès facile aux composants internes pour l'entretien et la réparation. La carrosserie divisée est également plus flexible en termes de sélection de matériaux et de fabrication. Le corps monobloc est une pièce moulée ou forgée unique et intégrale. Il fournit une enveloppe plus robuste contenant la pression et élimine les joints boulonnés qui constituent des voies de fuite potentielles. Cependant, le corps monobloc est plus complexe à fabriquer et est généralement plus coûteux.

Pour les applications à haute pression et haute température, la conception du corps doit être soigneusement conçue pour gérer les contraintes thermiques résultant de la différence de température entre le fluide de procédé et l'environnement ambiant. Le corps doit être conçu pour permettre la dilatation thermique sans provoquer de distorsion des composants internes ni créer de contraintes excessives sur les joints boulonnés. La conception doit également fournir un support adéquat pour le ballon et les sièges.

Le tableau suivant compare les deux conceptions de corps courantes pour les robinets à tournant sphérique dans les services à haute pression et à haute température.

Chez Zhejiang Bolaisi Valve Co., Ltd., nous fabriquons des robinets à tournant sphérique avec des modèles à corps divisé et monobloc, en fonction des exigences de l'application. Pour les services à haute pression et haute température, notre conception standard utilise un corps forgé d'une seule pièce, qui offre le plus haut niveau d'intégrité de pression et de stabilité thermique. Le corps est conçu avec une épaisseur de paroi importante, des brides renforcées et des ports de vidange en option pour la maintenance et les tests. La géométrie du corps est optimisée pour un fonctionnement à haute température, avec des rayons généreux et des transitions douces pour minimiser les concentrations de contraintes.

4. Gestion thermique et compensation de dilatation

En service à haute température, le robinet à tournant sphérique est soumis à une dilatation thermique importante. La bille, les sièges et le corps se dilatent tous à des rythmes différents, ce qui peut provoquer une distorsion, un grippage ou une fuite. La conception du robinet à tournant sphérique doit intégrer des caractéristiques qui compensent cette dilatation différentielle. Les méthodes de compensation thermique les plus courantes sont l'utilisation de sièges à ressort, la sélection de matériaux présentant des coefficients de dilatation thermique compatibles et la conception de la géométrie de la bille et du siège pour permettre un mouvement relatif.

Les sièges à ressorts constituent l’une des méthodes de compensation thermique les plus efficaces. Un ensemble de ressorts, généralement situés derrière le siège, fournit une précharge qui maintient la force d'étanchéité même lorsque les composants se dilatent ou se contractent. Les ressorts sont conçus pour fonctionner sur toute la plage de température de la vanne, en maintenant une force d'étanchéité constante. La force du ressort doit être suffisante pour assurer l'étanchéité à la pression et à la température de fonctionnement, mais pas au point de provoquer une friction ou une usure excessive. Le matériau du ressort est également essentiel ; il doit résister à la relaxation à haute température et à la corrosion.

Une autre approche consiste à utiliser une conception de siège intégrant un élément flexible, tel qu'un soufflet métallique ou un diaphragme ondulé. Cet élément flexible assure l'étanchéité tout en permettant au siège de se déplacer axialement avec la bille. L'élément flexible est généralement fabriqué à partir d'un alliage haute température, tel que l'Inconel ou l'Hastelloy, et est conçu pour résister aux cycles thermiques et de pression de la vanne. La conception du siège flexible est plus complexe et plus coûteuse qu'un siège à ressort, mais offre des performances d'étanchéité supérieures dans les applications exigeantes.

La dilatation thermique de la bille elle-même doit également être prise en compte. Le ballon est généralement construit à partir du même matériau que le corps, de sorte que sa dilatation thermique correspondra à celle du corps. Cependant, la géométrie de la balle peut affecter l'ajustement des sièges. Une bille trop serrée dans l'alésage peut provoquer un grippage, tandis qu'une bille trop lâche peut provoquer une fuite. Le diamètre de la bille et le diamètre de l'alésage du siège sont soigneusement adaptés pour fournir le jeu correct à la température de fonctionnement.

Chez Zhejiang Bolaisi Valve Co., Ltd., nous utilisons une combinaison de sièges à ressort et de sélection de matériaux pour gérer la dilatation thermique de nos produits de robinets à tournant sphérique. Le matériau du ressort est sélectionné pour ses performances à haute température, et la précharge du ressort est calculée pour maintenir la force d'étanchéité sur toute la plage de températures. La géométrie de la bille et du siège est conçue pour permettre un mouvement relatif sans créer de concentrations de contraintes.

5. Normes de test et exigences de qualification

Les robinets à tournant sphérique destinés aux services à haute pression et haute température doivent subir des tests rigoureux pour vérifier leurs performances et garantir qu'ils répondent aux exigences spécifiées. Les tests sont effectués conformément aux normes internationales, notamment API 6D (Spécifications pour les vannes de pipeline), API 607 ​​(Test au feu pour les vannes quart de tour à siège souple) et ISO 10497 (Exigences en matière de tests de type incendie). Les tests sont conçus pour vérifier la capacité de maintien de pression, le taux de fuite et les performances opérationnelles de la vanne dans des conditions de service simulées.

Le tableau suivant fournit un résumé des principaux tests effectués sur le robinet à tournant sphérique pour un service à haute pression et haute température.

L'essai incendie est un test particulièrement important pour les robinets à tournant sphérique dans les services à haute température, car il simule le comportement du robinet lors d'un incendie. La vanne est soumise à un incendie d'une durée et d'une température spécifiées, et la fuite est mesurée. Le test garantit que la vanne assure une étanchéité même après que les sièges souples ont été endommagés par le feu, une exigence connue sous le nom de conception « coupe-feu ».

Chez Zhejiang Bolaisi Valve Co., Ltd., nos produits de vannes à bille sont conçus pour répondre aux exigences API 6D, API 607 ​​et ISO 10497. Nous effectuons les tests requis sur chaque type de vanne et nous conservons une archive complète de rapports de test pour nos clients. Nos produits de robinets à tournant sphérique sont également disponibles avec une gamme complète de tests de vérification des performances, y compris des tests de type et des tests de prototypes, pour vérifier qu'ils répondent aux exigences spécifiques du client.

6. Critères de sélection et considérations spécifiques à la candidature

La sélection du robinet à tournant sphérique approprié pour une application à haute pression et haute température nécessite une évaluation systématique des conditions de fonctionnement, des caractéristiques du fluide et des exigences de performance. Le processus de sélection doit tenir compte des facteurs suivants :

• Température du fluide :La température de fonctionnement détermine le matériau du siège et le matériau du corps appropriés. À des températures inférieures à 200°C, une vanne à siège souple peut être utilisée. Au-dessus de 200°C, une vanne à siège métallique est nécessaire. La température maximale doit être prise en compte, ainsi que la plage et la fréquence des cycles de température.
• Pression du fluide :La pression de service détermine la classe de pression requise et l'épaisseur du corps. La pression nominale du robinet à tournant sphérique doit être égale ou supérieure à la pression de fonctionnement maximale. La pression doit être considérée en conjonction avec la température, car la pression nominale de la vanne diminue généralement à des températures plus élevées.
• Compatibilité chimique des fluides :Le fluide doit être compatible avec les matériaux mouillés de la vanne, y compris la bille, les sièges et le corps. Les données de compatibilité chimique doivent être examinées pour garantir que les matériaux ne se corroderont pas, ne se dégraderont pas ou ne réagiront pas avec le fluide de traitement.
• Exigences en matière de taux de fuite :Le taux de fuite admissible de la vanne est déterminé par l'application. Pour une fermeture étanche aux bulles, une vanne à siège souple avec un siège en PTFE ou PEEK est requise. Pour les applications où certaines fuites sont acceptables, une vanne à siège métallique peut être utilisée.
• Exigences de l'actionneur :Le couple requis pour faire fonctionner le robinet à tournant sphérique dépend de la taille, du matériau du siège et de la pression. L'actionneur doit être sélectionné pour fournir le couple requis, et le couple doit être calculé à la température et à la pression de fonctionnement.

Le tableau suivant fournit une matrice de décision pour sélectionner le type de robinet à tournant sphérique approprié en fonction des conditions de température et de pression.

Chez Zhejiang Bolaisi Valve Co., Ltd., notre équipe d'ingénieurs est disponible pour vous aider à sélectionner le robinet à tournant sphérique approprié pour votre application spécifique. Nous fournissons des données techniques détaillées, des tableaux de compatibilité des matériaux et des tests de vérification des performances pour garantir que le robinet à tournant sphérique sélectionné répond à toutes les exigences. Nos produits de robinets à tournant sphérique sont conçus et fabriqués selon les normes les plus élevées, garantissant des performances fiables dans les applications haute pression et haute température les plus exigeantes.

7. Foire aux questions (FAQ)

Question 1 : Quelle est la température maximale pour un robinet à tournant sphérique à siège souple ?

Réponse : La température de fonctionnement continue maximale pour un robinet à tournant sphérique à siège souple dépend du matériau du siège. Les sièges en PTFE sont généralement évalués à 200°C (392°F), tandis que les sièges en PTFE et PEEK renforcés peuvent fonctionner jusqu'à 260°C (500°F). Au-dessus de 260°C, un robinet à tournant sphérique à siège métallique est requis. La limite de température spécifique doit être vérifiée auprès du fabricant, car elle peut varier en fonction de la pression et de la conception spécifique du siège.

Question 2 : Quelle est la différence entre un robinet à tournant sphérique flottant et un robinet à tournant sphérique monté sur tourillon ?

Réponse : Dans une conception à bille flottante, la bille n’est pas fixée au corps de la vanne ; il « flotte » entre les sièges. La pression en amont presse la bille contre le siège en aval, créant ainsi l'étanchéité. Cette conception convient aux vannes plus petites et aux pressions plus faibles. Dans une conception montée sur tourillon, la boule est fixée à un arbre (le tourillon) qui soutient la boule et l'empêche de se déplacer vers l'aval. Cette conception réduit le couple de fonctionnement et convient aux vannes plus grandes et aux pressions plus élevées. Le choix dépend des exigences de taille, de pression et de température.

Question 3 : Un robinet à tournant sphérique peut-il être utilisé pour le contrôle du débit, ou est-il strictement destiné au service marche/arrêt ?

Réponse : Les robinets à tournant sphérique sont principalement conçus pour un service tout ou rien (isolation). Cependant, certains modèles de robinets à tournant sphérique, tels que les robinets à tournant sphérique à encoche en V, sont spécifiquement conçus pour les applications de contrôle de débit. Ces vannes comportent une bille avec une encoche en forme de V qui offre une caractéristique de débit plus linéaire. Pour les applications d'étranglement, un robinet à tournant sphérique à encoche en V est un choix courant.

Question 4 : Quel est le couple requis pour faire fonctionner un robinet à tournant sphérique haute pression ?

Réponse : Le couple requis pour faire fonctionner un robinet à tournant sphérique dépend de la taille, du matériau du siège, de la pression et de la température. Le couple requis est généralement calculé par le fabricant de la vanne et est fourni dans la fiche technique de la vanne. Le couple augmente généralement avec la pression et la taille de la vanne. Pour les applications haute pression, un actionneur pneumatique ou électrique est souvent requis.

Question 5 : Quelle est la différence entre un robinet à tournant sphérique résistant au feu et un robinet à boisseau sphérique non résistant au feu ?

Réponse : Un robinet à tournant sphérique résistant au feu est conçu pour maintenir une étanchéité même lorsque les sièges souples sont endommagés par un incendie. La conception coupe-feu comprend généralement un siège métal sur métal qui fournit une étanchéité de secours en cas d'incendie. La vanne coupe-feu est testée selon API 607 ​​ou ISO 10497 pour vérifier ses performances. Un robinet à tournant sphérique non résistant au feu n'a pas ce joint de secours et peut fuir en cas d'incendie. Les robinets à bille coupe-feu sont nécessaires dans de nombreuses applications, y compris celles des raffineries et des usines chimiques.

8. Conclusion

Les robinets à tournant sphérique sont devenus le choix privilégié pour les services à haute pression et haute température en raison de leur conception robuste, de leurs performances d'étanchéité fiables et de leur polyvalence. La sélection du robinet à tournant sphérique approprié pour une application donnée nécessite une évaluation minutieuse des conditions de fonctionnement, des caractéristiques du fluide et des exigences de performance. Les éléments de conception clés (le matériau du siège, la construction du corps, les caractéristiques de compensation thermique et la conception coupe-feu) contribuent tous à l'aptitude de la vanne à un service à haute pression et à haute température. En comprenant ces éléments de conception et les considérations techniques associées, les ingénieurs et les professionnels de l'approvisionnement peuvent sélectionner des vannes à bille qui assurent un fonctionnement fiable et sûr pendant toute la durée de vie de l'équipement.

Chez Zhejiang Bolaisi Valve Co., Ltd., nous nous engageons à fournir des produits de robinets à tournant sphérique de haute qualité qui répondent aux exigences exigeantes des applications à haute pression et haute température. Nos robinets à tournant sphérique sont conçus avec des matériaux avancés, un usinage de précision et des tests rigoureux pour garantir des performances optimales et une longue durée de vie. Nous proposons une gamme complète de configurations de robinets à tournant sphérique, y compris des modèles à siège souple et à siège métallique, des options avec ou sans sécurité incendie, ainsi que des modèles flottants et montés sur tourillon.

Contactez Valve Cie., Ltd de Zhejiang Bolaisi.pour une assistance technique dans la sélection du robinet à tournant sphérique approprié pour votre application haute pression et haute température.
