Robinet à tournant sphérique à bride ANSI

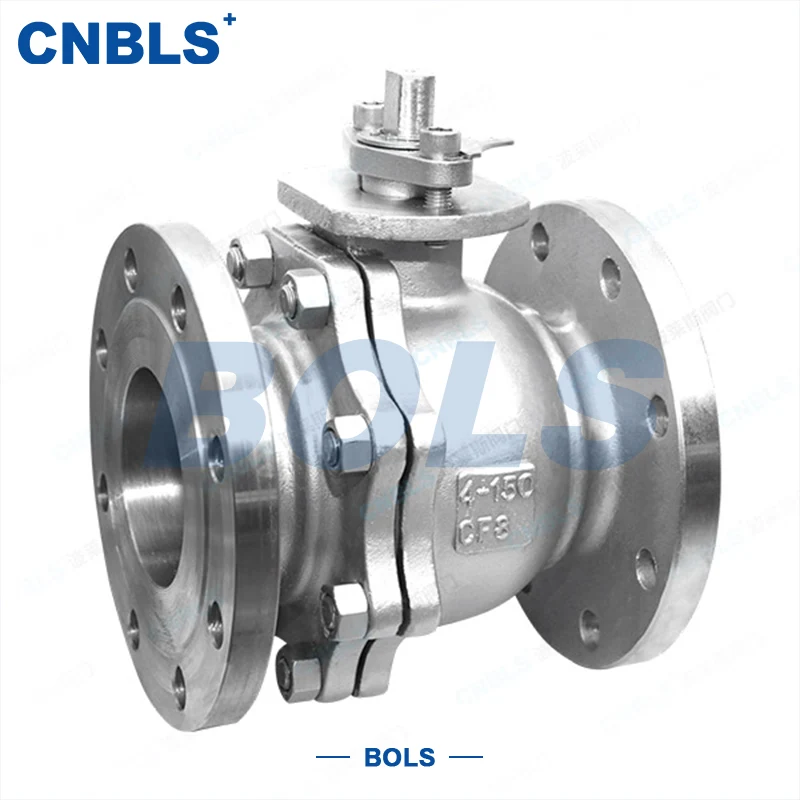

Le robinet à tournant sphérique à bride ANSI (marque : Bolaisi) est un robinet d'arrêt industriel doté d'un raccord à bride et d'une bille comme élément d'ouverture et de fermeture du noyau. Il est principalement utilisé pour le contrôle marche-arrêt rapide et la commutation du sens d'écoulement des fluides dans les canalisations industrielles. Le produit est disponible en deux types structurels principaux : le robinet à tournant sphérique flottant et le robinet à tournant sphérique monté sur tourillon. Différents matériaux, types d'étanchéité et modes d'actionnement peuvent être sélectionnés de manière flexible en fonction des conditions de travail, ce qui le rend largement adapté à diverses applications de pipelines industriels conventionnels.

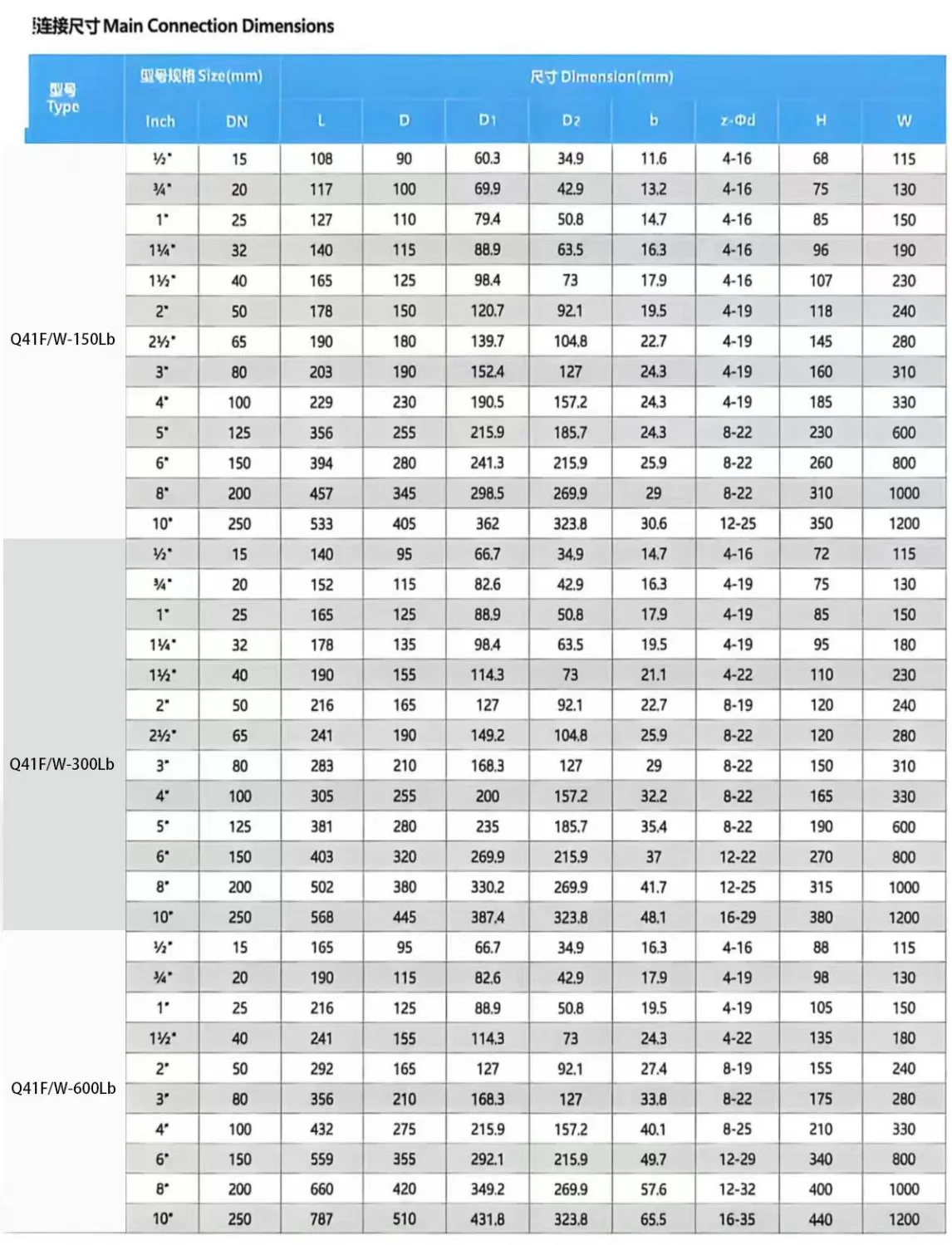

Paramètres techniques de base

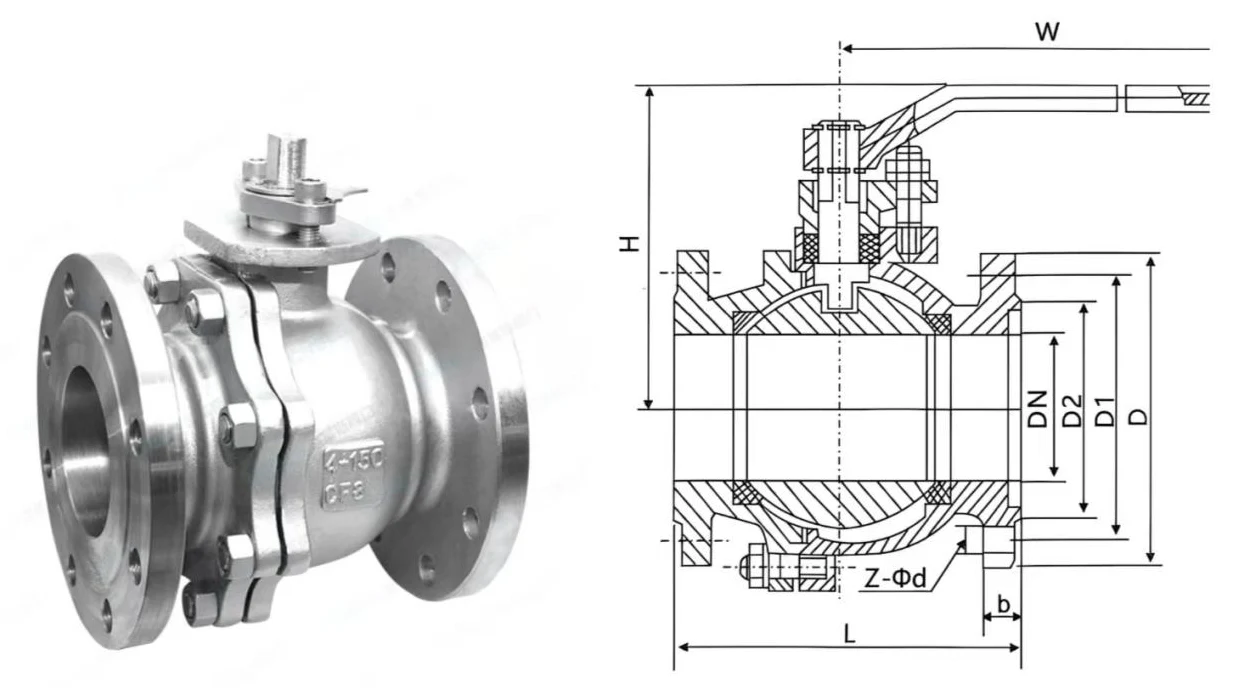

Composants structurels de base

Le produit adopte une conception modulaire et se compose de six modules de base, qui peuvent être adaptés de manière flexible en fonction des conditions de travail :

● Corps de vanne : disponible en structures en 2 pièces, 3 pièces et monobloc, fournissant la base principale de support de pression et d'installation pour répondre aux différentes exigences de maintenance et d'installation.

● Élément de fermeture à bille : Une bille rotative avec un trou traversant coaxial, servant de composant de contrôle central pour la régulation du débit, permettant une ouverture et une fermeture complètes par rotation.

● Ensemble d'étanchéité : comprend des types de sièges à joint souple (PTFE) et à joint dur qui forment des joints internes avec la bille ; une garniture assortie assure une étanchéité externe entre la tige et le corps de la vanne pour éviter les fuites de fluide.

● Tige de vanne : composant de transmission reliant l'actionneur et la bille, entraînant la bille à tourner de 90 ° pour l'ouverture et la fermeture.

● Actionneur : la configuration standard est un levier manuel ; Les actionneurs à vis sans fin, pneumatiques et électriques sont facultatifs pour différents besoins de contrôle d'automatisation.

Principe de fonctionnement

La vanne contrôle l'ouverture et la fermeture complète de la canalisation en faisant tourner la bille de 90° autour de l'axe de la tige :

● Entièrement ouvert : l'alésage de la bille est entièrement coaxial au chemin d'écoulement du pipeline, permettant un passage de fluide sans obstruction avec une résistance à l'écoulement extrêmement faible.

● Entièrement fermé : l'alésage de la bille est perpendiculaire au chemin d'écoulement du pipeline, la bille s'ajustant étroitement au siège pour bloquer complètement le fluide et obtenir une étanchéité fiable.

Deux structures d'étanchéité de noyau sont disponibles pour différentes conditions de travail :

● Structure de bille flottante : sous pression moyenne, la bille flotte légèrement pour appuyer contre le siège en aval, obtenant ainsi une étanchéité auto-serrante. Une pression plus élevée offre des performances d’étanchéité plus stables, adaptées aux diamètres petits à moyens et aux conditions de pression moyenne-basse.

● Structure de boule montée sur tourillon : La boule est soutenue par des tourillons supérieur et inférieur sans déplacement radial. Le siège est doté d'une compensation élastique pour ajuster automatiquement la bille pour l'étanchéité, avec un faible couple de fonctionnement et des performances stables à long terme, adapté aux grands diamètres et aux conditions de haute pression.

Caractéristiques principales du produit

● Connexion à bride standardisée : conforme strictement aux dimensions de bride standard américaines, prenant en charge RF, FF, MFM, TG, RJ et d'autres types de faces de bride. Il permet une installation et un retrait faciles, avec une grande interchangeabilité avec des canalisations et des équipements de même standard sans modification sur site.

● Fonctionnement efficace et contrôlable : Seule une rotation de 90° est requise pour une ouverture et une fermeture complètes manuelles, permettant un fonctionnement rapide adapté à un arrêt d'urgence. L'angle d'ouverture peut être ajusté avec précision pour changer le sens du flux.

● Conception optimisée du chemin d'écoulement : la structure à passage intégral ne crée pratiquement aucune perte de résistance à l'écoulement à l'état complètement ouvert, réduisant ainsi la consommation d'énergie du pipeline et s'adaptant aux milieux à haute viscosité et aux milieux contenant des particules mineures.

● Configuration modulaire et flexible : le corps de vanne, les joints et les actionneurs sont conçus de manière modulaire. Le robinet à tournant sphérique à bride ANSI peut être personnalisé avec des matériaux, des types d'étanchéité et des modes d'actionnement en fonction des exigences de pression, de fluide et de température sur site.

● Compatibilité de flux bidirectionnel : les structures de flux unidirectionnelles ou bidirectionnelles sont facultatives sans restrictions strictes d'entrée/sortie, améliorant ainsi l'installation et la flexibilité opérationnelle.

Avantages des performances du produit

● Large couverture des conditions de travail : le diamètre nominal de DN15 à DN200 et la pression nominale de 150 LB à 600 LB couvrent la plupart des applications générales de pipelines industriels.

● Haute résistance à la corrosion : plusieurs options de matériaux de corps, notamment l'acier au carbone, l'acier inoxydable 304, 316 et 316L, résistent à la corrosion et à l'érosion causées par l'eau, l'huile, la vapeur, les acides, les alcalis et d'autres milieux, prolongeant ainsi la durée de vie.

● Étanchéité stable et fiable : le joint souple atteint des performances sans fuite pour des supports propres à des températures normales ; le joint dur résiste aux températures élevées et à l’abrasion pour les supports chargés de vapeur et de particules. Les deux types garantissent une étanchéité stable à long terme afin de minimiser les fuites internes et externes.

● Fonctionnement sûr et économique : la conception optimisée de la tige et du levier réduit considérablement le couple de fonctionnement pour une utilisation manuelle facile. La tige anti-éruption et les structures antistatiques empêchent l'accumulation d'électricité statique due à un frottement moyen et à l'éjection de la tige, répondant ainsi aux exigences de sécurité des industries à haut risque telles que l'ingénierie pétrolière et chimique.

● Maintenance pratique : les conceptions de corps en 2 et 3 pièces permettent la révision et le remplacement des joints sans démontage du pipeline, réduisant ainsi considérablement la charge de travail de maintenance sur site et les temps d'arrêt.

Principaux scénarios d'application

Avec un contrôle marche-arrêt stable et une large adaptabilité aux fluides et aux conditions de travail, le robinet à tournant sphérique à bride ANSI est largement utilisé dans les systèmes de canalisations dans les principales industries :

● Industrie pétrolière et gazière : interruption et commutation moyennes dans l'exploration pétrolière et gazière, les pipelines longue distance, les stations de collecte ainsi que le stockage et le transport du pétrole raffiné.

● Industrie chimique : contrôle des processus de milieux acides/alcalins, de solvants organiques, de polymères et d'additifs dans des conditions de production chimique difficiles.

● Industrie électrique : contrôle marche-arrêt des canalisations dans les systèmes de chaudières, les canalisations de vapeur, la circulation d'eau de refroidissement et les systèmes d'eau d'appoint pour garantir un fonctionnement stable de l'unité.

● Industrie du papier et de la métallurgie : contrôle de pipelines pour les systèmes de circulation de liqueur noire de papier, de boues métallurgiques et d'eau, avec une structure résistante aux chocs et à l'usure.

● Industrie du traitement de l'eau : ouverture/fermeture de canalisations et régulation du débit dans les systèmes d'approvisionnement/drainage d'eau municipaux, de traitement des eaux usées industrielles, de réutilisation de l'eau récupérée et de systèmes d'eau en circulation.
