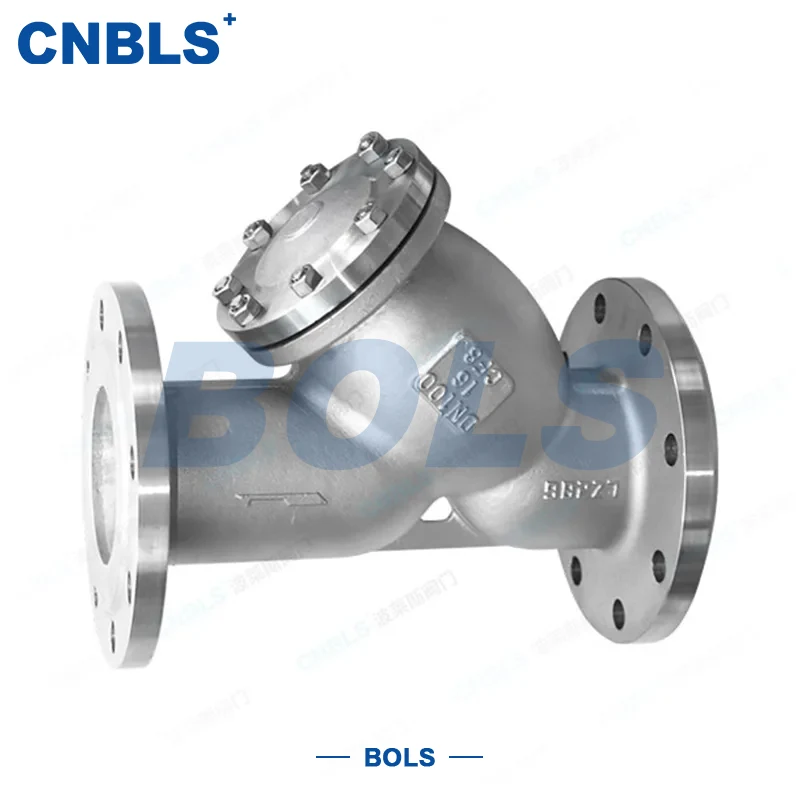

Filtre de type Y à bride en acier inoxydable

Scénarios d'application de base

Le filtre de type Y à bride en acier inoxydable présente une structure compacte, un rendement élevé, un entretien facile et une excellente résistance à la corrosion. Il est largement utilisé dans divers systèmes de pipelines pour purifier les médias et protéger les équipements.

● Industrie alimentaire et pharmaceutique : acier inoxydable 316L + joints de qualité alimentaire, tamis haute précision 100-200 mesh, entièrement conforme aux normes FDA/3A. Pas de précipitation de métaux lourds, pas de contamination. Convient au transport de matières premières, de boissons et de production laitière avec purge en ligne.

● Industrie pétrochimique : matériau 316/316L, classe 150 à classe 600. Élimine efficacement les particules des solvants, du brut acide et des milieux chlorés pour protéger les vannes et les instruments. Modèle à purge automatique pour un fonctionnement continu.

● Municipal et construction : acier inoxydable 304, maille 20–60. Élimine le sable et la rouille des systèmes d'approvisionnement en eau, de CVC et d'approvisionnement en eau secondaire. Protège les pompes et les électrovannes à faible coût de maintenance.

● Fabrication Industrielle : Pour systèmes hydrauliques, conduites d'air comprimé, circuits de refroidissement. Le maillage de 50 à 100 élimine les particules métalliques et la poussière pour réduire l'usure. La conception de type Y garantit une résistance minimale à l'écoulement.

● Instruments et électronique de précision : maille frittée de 200 à 500 mailles pour les systèmes d'eau ultra pure et de semi-conducteurs. Le 316L garantit une propreté élevée et un fonctionnement stable.

Avantages principaux du produit

● Haute efficacité et faible résistance : perte de débit ≤0,02MPa, efficacité de filtration ≥98 %.

● Solide et durable : Corps en acier inoxydable forgé, résistance à haute pression.

● Compatibilité étendue : 304/316/316L pour l'eau, le pétrole, le gaz et les produits chimiques.

● Maintenance facile : purge en ligne, écran à dégagement rapide, temps d'arrêt minimal.

● Safe & compliant: FDA/3A for food/pharma; répond aux normes GB et ASME.

Paramètres techniques de base

Définition du produit et principe de fonctionnement

Le filtre de type Y à bride en acier inoxydable est un dispositif de filtrage de précision avec passage d'écoulement de type Y et connexion filetée femelle. Il élimine les particules solides, la rouille et les matières en suspension pour protéger les pompes, vannes et instruments en aval.

Principe de fonctionnement : basé sur la sédimentation par gravité + filtration sur écran. Le média pénètre dans le corps de type Y ; les particules lourdes se déposent dans la chambre inférieure. Les fines particules sont piégées par le tamis. Le fluide nettoyé s'écoule en aval. Un robinet de vidange est fourni pour faciliter le nettoyage sans démontage, réduisant ainsi considérablement les temps d'arrêt.

La connexion filetée standard (NPT/BSP/GB) et le matériau 304/316/316L garantissent une large adaptabilité à divers supports et conditions difficiles.

Principaux types et correspondance des applications

Guide de sélection des matériaux

Corps et cadre

● 304 : Eau générale, air, huile ; -20°C~100°C ; PN16 à PN40 ; industrie municipale et générale.

● 316 : Chlorure, acide faible, eau de mer ; -20°C~180°C ; PN16 à PN63 ; meilleure résistance aux piqûres.

● 316L : Forte corrosion, service hygiénique ; -40°C~200°C ; FDA/3A ; pharmaceutique et alimentaire.

Écran

● Maille tissée : 10 à 200 mailles, remplacement économique et facile.

● Maille frittée : 200 à 500 mailles, haute résistance, résistante à l'usure.

● Hastelloy : Haute température ≤300°C, corrosion extrême.

Scellés

● PTFE : -20°C~180°C, forte résistance à la corrosion.

● EPDM : -20°C~120°C, résistant aux intempéries pour les systèmes d'eau.

● FKM (Viton) : -20°C~200°C, haute température et corrosion.

● Silicone alimentaire : FDA/3A, inodore, non polluant.

Installation et entretien

Installation

1. Suivez la flèche de flux ; installer avec la chambre de purge tournée vers le bas.

2. Nettoyer le pipeline avant l'installation ; vérifier la crépine et les joints.

3. Utilisez du ruban adhésif ou des joints en PTFE ; serrez correctement pour éviter tout dommage.

4. Réservez un espace de maintenance ≥ 30 cm ; installer la couverture à l'extérieur.

5. Pressurisez lentement, purgez l'air, testez la pression pendant 30 minutes avant utilisation.

Entretien

1.Purge régulière : 1 à 2 fois/semaine (normale) ; 1 à 2 fois/jour (médias sales).

2. Nettoyez l'écran lorsque la différence de pression est ≥ 0,02 MPa. Remplacez-le s'il est cassé.

3. Nettoyez le corps, appliquez de l'huile antirouille. inspecter les piqûres dans un environnement corrosif.

4. Dépanner rapidement les fuites, les faibles débits ou les différences de haute pression.

5.Établir des dossiers de maintenance pour la gestion du cycle de vie.
