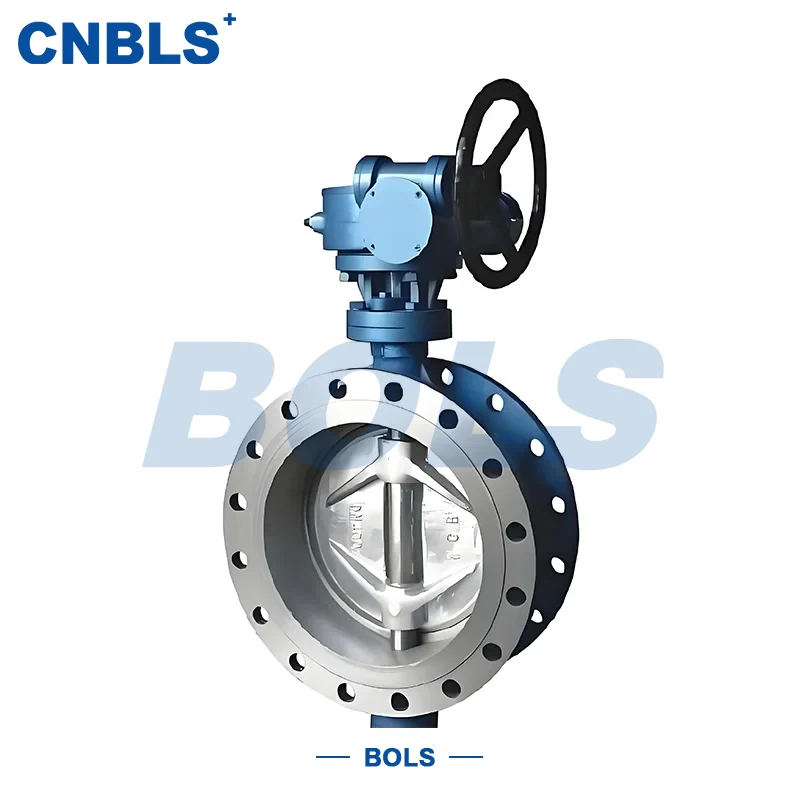

Vannes papillon à joint dur en métal à brides électriques en acier inoxydable

Les vannes papillon à joint dur en métal à brides électriques en acier inoxydable sont une vanne papillon industrielle dotée d'une structure à triple décalage, d'un entraînement par actionneur électrique et d'une connexion par bride. Son corps de vanne et ses principaux composants sous pression sont fabriqués en acier inoxydable 304, 316, 304L, 316L ou en acier inoxydable duplex, avec une conception à joint dur métal sur métal.

Actionnée par des actionneurs électriques qui reçoivent des signaux de commande, la vanne entraîne la tige pour faire tourner le disque, permettant un fonctionnement marche/arrêt à distance ou une régulation continue des fluides dans les canalisations. La structure à triple décalage réduit efficacement la friction sur la surface d'étanchéité, maintenant des performances d'étanchéité stables même dans des conditions de haute température, haute pression et contenant des particules.

Cette vanne papillon électrique à brides métalliques en acier inoxydable à joint dur équilibre la résistance à la corrosion, la résistance à l'usure et la durabilité structurelle, ce qui la rend idéale pour les systèmes industriels nécessitant une automatisation élevée et fonctionnant dans des conditions difficiles.

Structure et principe de fonctionnement

1. Conception de structure à triple décalage

La série D943H adopte une structure classique de vanne papillon à triple excentration :

Premier décalage : l'axe de la tige est décalé par rapport au centre du corps de vanne.

Deuxième décalage : l'axe de la tige est décalé par rapport au centre de la surface d'étanchéité.

Troisième décalage : la paire d'étanchéité forme une structure conique inclinée.

Cette conception permet au disque de se dégager du siège de soupape au stade initial de l'ouverture et de la fermeture, évitant ainsi de rayer la surface d'étanchéité, réduisant efficacement l'usure et prolongeant la durée de vie.

2. Mode de conduite électrique

La vanne est équipée d'un actionneur électrique, disponible en deux types :

● Type marche-arrêt (contrôle à deux positions)

● Type de régulation (contrôle proportionnel avec signal 4-20 mA)

L'actionneur convertit les signaux électriques en couple mécanique, entraînant le mouvement coordonné de la tige et du disque pour obtenir des actions marche-arrêt ou de régulation stables et répétables.

3. Principales caractéristiques

Structure portante entièrement en acier inoxydable

Le corps de la vanne, les brides et les principaux composants sous pression sont intégralement moulés ou forgés en acier inoxydable, offrant :

● Excellente résistance à la corrosion

● Résistance stable à haute température

● Compatibilité avec les milieux acides, alcalins, chlorés ou soufrés

Conception à joint dur en métal

La paire d'étanchéité métal sur métal peut être éventuellement recouverte d'un alliage à base de stellite ou de nickel, comprenant :

● Pas de ramollissement ni de vieillissement dans des conditions de température élevée

● Adaptabilité aux ouvertures/fermetures fréquentes et aux fluides contenant des particules

● Conformité aux exigences d'évaluation des fuites API 609 Classe V

Connexion à bride

Il adopte une connexion à bride standard, conforme aux normes nationales ou américaines, facilitant une installation et une maintenance faciles, et convient aux systèmes de canalisations de diamètre moyen à grand.

Compatibilité avec les systèmes d'automatisation

Ces vannes papillon à joint dur en métal à brides électriques en acier inoxydable peuvent être directement intégrées dans DCS, PLC et d'autres systèmes de contrôle, prenant en charge la télécommande et le retour d'état, et conviennent au fonctionnement continu et aux scénarios de contrôle centralisé.

Paramètres techniques

Spécification matérielle

Corps de vanne

Disque de soupape

Tige et siège de soupape

● Tige : A182 F304 / F316 / F51

● Siège de vanne : acier inoxydable, stellite ou alliage à base de nickel

Applications

Ces vannes papillon à joint dur en métal à brides électriques en acier inoxydable sont largement utilisées dans les domaines suivants :

● Usines pétrochimiques

● Systèmes électriques et de chauffage

● Conduites de fumées métallurgiques et haute température

● Systèmes de produits chimiques et de gaz de synthèse au charbon

● Réseaux de canalisations de chauffage municipal et de vapeur industrielle

Les milieux typiques comprennent la vapeur à haute température, la vapeur surchauffée, les gaz de combustion chargés de poussière, les produits pétroliers, les milieux chimiques corrosifs et l'eau à haute température.

Lignes directrices de sélection

Sélection des matériaux

Choisissez l’acier inoxydable 304, 316 ou duplex en fonction de la corrosivité et de la température moyennes. Pour les conditions contenant des particules, optez pour des disques avec soudure par recouvrement en alliage dur.

Correspondance de pression et de couple

Pour les applications à grand diamètre ou à haute pression, équipez la vanne d'un actionneur électrique à couple élevé pour garantir une ouverture et une fermeture fiables.

Confirmation du mode de contrôle

Sélectionnez le type marche-arrêt pour les tâches simples d'ouverture/fermeture ; choisissez le type de régulation pour les besoins de régulation de débit ou de pression.

Uniformité standard des brides

Assurez-vous que la bride de la vanne correspond parfaitement à la bride du pipeline en termes de classe de pression et de type de surface d'étanchéité.

Brève opération et maintenance

● Inspectez le corps de la vanne, les brides, l'actionneur et le câblage du signal avant la mise en service.

● Pour les applications à haute température, chauffez lentement pour éviter les chocs thermiques.

● Vérifiez régulièrement les performances d'étanchéité et l'état de fonctionnement de l'actionneur.

● En cas de fuite ou de blocage, effectuez la maintenance uniquement une fois le système dépressurisé.

Résumé technique

Combinant une structure à triple décalage, une conception de support de pression entièrement en acier inoxydable et une technologie de joint dur en métal, ce produit offre un fonctionnement stable dans des conditions de haute température, de haute pression et de fluides complexes. Les vannes papillon à joint dur en métal à brides électriques en acier inoxydable conviennent aux systèmes de canalisations industrielles ayant des exigences strictes en matière de fiabilité, d'automatisation et de durée de vie.
