Comment le robinet à tournant sphérique maintient-il une étanchéité étanche dans des conditions de température élevée ?

À l’intérieur d’une raffinerie pétrochimique, de la vapeur surchauffée à 540°C parcourt des kilomètres de canalisations. Dans une centrale solaire à concentration, du sel fondu à 600°C circule dans des échangeurs de chaleur. Ces conditions extrêmes exigent des vannes capables de maintenir une étanchéité parfaite malgré les immenses contraintes thermiques. Le robinet à bille, une vanne industrielle largement utilisée, est confronté à un défi fondamental à ces températures : les matériaux de la bille et du siège se dilatent à des rythmes différents. Si le système d'étanchéité ne peut pas supporter cette dilatation différentielle, la vanne fuira, entraînant des risques pour la sécurité, une perte de produit et des temps d'arrêt coûteux. Pourtant, les vannes à bille haute température assurent régulièrement une fermeture étanche aux bulles, même à des températures supérieures à 500°C. Comment est-ce possible ?

Cet article explore les principes d'ingénierie et les matériaux avancés qui permettentRobinet à tournant sphériquepour maintenir une étanchéité étanche dans des conditions de température élevée. La solution réside dans une combinaison sophistiquée de sélection de matériaux de siège (des polymères avancés aux alliages métalliques), une géométrie de conception du siège qui compense la dilatation thermique, une correspondance minutieuse des matériaux entre la bille et le siège et l'utilisation de barrières thermiques pour protéger les composants critiques. De plus, la sélection de joints de tige appropriés, l'application de principes de conception coupe-feu et l'utilisation de ressorts de compensation thermique contribuent tous à l'intégrité d'étanchéité du robinet à tournant sphérique haute température. Cet article disséquera ces mécanismes, fournissant une compréhension complète de la façon dont les robinets à tournant sphérique peuvent être conçus pour fonctionner de manière fiable dans certaines des conditions les plus extrêmes rencontrées dans l'industrie moderne.

Table des matières

• 1. Qu'est-ce qu'un robinet à tournant sphérique et comment fonctionne-t-il ?
• 2. Quels défis la haute température présente-t-elle pour l'étanchéité des robinets à tournant sphérique ?
• 3. Comment le choix du matériau du siège influence-t-il l’étanchéité à haute température ?
• 4. Quelles conceptions de sièges compensent la dilatation thermique ?
• 5. Comment la charge et la précharge du ressort maintiennent-elles la force d'étanchéité à la température ?
• 6. Quel rôle jouent les joints d’étanchéité et la conception coupe-feu ?
• 7. Foire aux questions (FAQ)
• 8. Conclusion

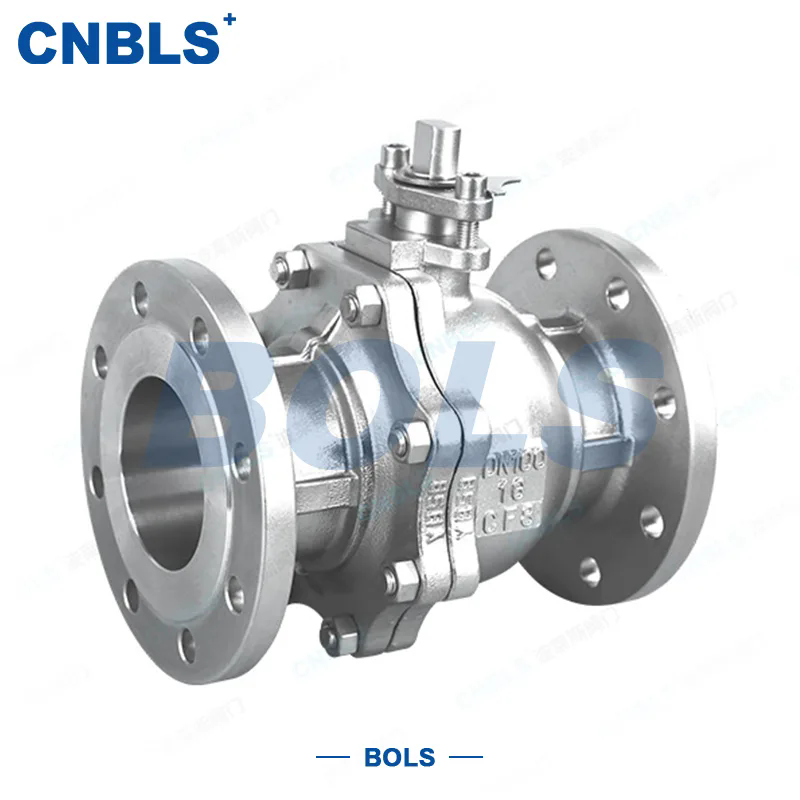

1. Qu'est-ce qu'un robinet à tournant sphérique et comment fonctionne-t-il ?

Avant d'entrer dans les détails de l'étanchéité à haute température, il est important de comprendre la conception fondamentale du robinet à tournant sphérique. Un robinet à bille est une vanne quart de tour qui utilise une bille creuse et pivotante pour contrôler le débit de fluide. La bille a un alésage cylindrique (ou orifice) traversant son centre. Lorsque la poignée est tournée en position ouverte, l'alésage est aligné avec le chemin d'écoulement, permettant au fluide de passer. Lorsque la poignée est tournée à 90 degrés, la bille tourne de sorte que l'alésage soit perpendiculaire au chemin d'écoulement, bloquant ainsi l'écoulement. L'étanchéité est obtenue en appuyant la bille contre deux sièges, généralement situés sur les côtés amont et aval de la vanne.

Les composants clés d'un robinet à tournant sphérique sont :

• Corps:La coque extérieure de la vanne, qui abrite les composants internes et se connecte au pipeline.
• Balle:L'élément sphérique rotatif qui contrôle le débit.
• Sièges :Les éléments d'étanchéité qui appuient contre la bille pour éviter les fuites.
• Tige:L'arbre qui relie la boule à l'actionneur ou à la poignée.
• Joints de tige :Les joints qui empêchent les fuites autour de la tige.
• Actionneur/poignée :Le mécanisme utilisé pour faire tourner la balle.

Les robinets à tournant sphérique sont connus pour leur fiabilité, leur facilité d'utilisation et leurs excellentes performances d'étanchéité. Ils sont disponibles dans une large gamme de configurations, depuis les simples vannes marche/arrêt jusqu'aux vannes de régulation sophistiquées avec billes à encoche en V pour les applications d'étranglement. ÀValve Cie., Ltd de Zhejiang Bolaisi., nous fabriquons des robinets à tournant sphérique pour diverses industries, notamment le pétrole et le gaz, la pétrochimie, la production d'électricité et le traitement chimique.

2. Quels défis la haute température présente-t-elle pour l'étanchéité des robinets à tournant sphérique ?

À mesure que les températures augmentent, les dimensions physiques des composants du robinet à tournant sphérique changent. Le ballon, les sièges et le corps se dilatent tous, mais pas au même rythme. Le coefficient de dilatation thermique (CTE) du matériau du siège est généralement différent de celui des matériaux de la bille et du corps. Cette dilatation différentielle peut avoir plusieurs effets néfastes sur les performances d’étanchéité. Premièrement, si le siège se dilate plus que la bille, il peut devenir trop comprimé, entraînant une usure excessive, un couple élevé et un grippage potentiel. Deuxièmement, si le siège se dilate moins que la bille, la pression d'étanchéité peut chuter, entraînant une fuite. Troisièmement, le matériau polymère du siège peut se dégrader à des températures élevées, perdant ainsi sa résilience et sa capacité d'étanchéité.

Outre les changements dimensionnels, les températures élevées peuvent affecter les propriétés mécaniques des matériaux. La dureté et le module élastique des métaux diminuent à des températures élevées, ce qui peut affecter la pression de contact et la capacité du siège à maintenir une étanchéité. La stabilité thermique des matériaux du siège est également un facteur critique. Le siège doit pouvoir conserver sa forme et ses performances à la température de fonctionnement. C'est pourquoi la sélection du bon matériau de siège est une décision technique cruciale pour les robinets à bille haute température. Comprendre ces défis est la première étape dans la conception d'un robinet à tournant sphérique capable de maintenir une étanchéité parfaite dans des conditions de température élevée.

Imaginez un robinet à tournant sphérique installé dans une conduite de vapeur fonctionnant à 400°C. Le corps de la vanne et la bille sont en acier inoxydable (CTE ≈ 17 x 10⁻⁶/°C). Le siège est en PTFE renforcé (CTE ≈ 100 x 10⁻⁶/°C). La différence significative de CTE signifie que le siège en PTFE se dilatera beaucoup plus que la bille d'acier à la même température. Sans une conception permettant cette expansion, le siège exercerait une pression excessive sur la balle, ce qui pourrait la faire gripper. À l’inverse, si le matériau du siège ne se dilatait pas suffisamment, la pression d’étanchéité serait perdue, provoquant une fuite. Une conception typique de robinet à bille haute température doit donc équilibrer ces forces concurrentes pour garantir une étanchéité fiable. Chez Zhejiang Bolaisi Valve Co., Ltd., nos robinets à tournant sphérique sont conçus avec une compréhension approfondie de cette dynamique thermique, garantissant des performances fiables dans les environnements à haute température les plus exigeants.

3. Comment le choix du matériau du siège influence-t-il l’étanchéité à haute température ?

Le choix du matériau du siège est peut-être la décision la plus importante dans la conception d'un robinet à tournant sphérique pour les applications à haute température. Le siège doit conserver sa capacité d'étanchéité à la température de fonctionnement, résister aux attaques chimiques et présenter une résistance mécanique suffisante pour résister à la pression de fonctionnement. Il doit également être capable de s'adapter à la dilatation différentielle entre la bille et le siège sans provoquer de friction ou de fuite excessive. Pour les applications à haute température, les matériaux de siège peuvent être globalement classés en trois groupes : les matériaux à base de polymère, à base de métal et composites. Chaque catégorie offre un ensemble distinct de propriétés et convient à des plages de température spécifiques.

Les matériaux de siège à base de polymère, tels que le PTFE et ses variantes renforcées, sont largement utilisés dans les robinets à tournant sphérique pour des températures allant jusqu'à environ 200°C à 260°C. Le PTFE modifié (par exemple avec des charges de fibre de verre, de fibre de carbone ou de bronze) offre des propriétés mécaniques et une résistance à l'usure améliorées. Cependant, le PTFE a un coefficient de dilatation thermique relativement élevé, ce qui peut poser problème à des températures plus élevées. Pour des températures supérieures à 260°C, les matériaux polymères ne conviennent généralement pas en raison de leur dégradation thermique. Dans ces cas, des robinets à tournant sphérique à siège métallique sont nécessaires.

Les robinets à tournant sphérique à siège métallique utilisent un joint métal sur métal, généralement avec un revêtement dur sur les surfaces de la bille et du siège. Les matériaux de siège courants comprennent l'acier inoxydable, le Stellite, l'Inconel et d'autres alliages haute température. Le siège et la boule sont recouverts d'une finition très lisse pour créer un joint étanche. Les joints métal sur métal offrent une excellente résistance aux températures élevées et conviennent aux applications jusqu'à 600°C et au-delà. Cependant, ils sont plus chers et peuvent ne pas être entièrement étanches aux bulles. Un joint souple (élastomère ou PTFE) peut être ajouté pour améliorer les performances du siège. Le tableau ci-dessous fournit une comparaison des matériaux de siège courants et de leurs capacités thermiques.

Le choix du matériau du siège doit être basé sur une analyse minutieuse de la température de fonctionnement, de la pression, de la chimie du fluide et du taux de fuite requis. Pour les applications à haute température jusqu'à 260°C, un robinet à tournant sphérique avec un siège en PTFE ou PEEK renforcé est une solution rentable. Pour des températures allant jusqu'à 600°C et plus, un robinet à tournant sphérique à siège métallique est la seule option viable. Chez Zhejiang Bolaisi Valve Co., Ltd., nous proposons une gamme d'options de matériaux de siège pour répondre aux besoins spécifiques de nos clients. Notre équipe d'ingénieurs peut vous aider à sélectionner le matériau de siège optimal pour votre application.

4. Quelles conceptions de sièges compensent la dilatation thermique ?

Au-delà du choix des matériaux, la conception mécanique du siège est essentielle pour maintenir une étanchéité à haute température. Plusieurs modèles de sièges innovants ont été développés pour compenser les effets de la dilatation thermique. Une approche courante consiste à utiliser une conception de siège à « came » ou « à came ». Dans cette conception, le siège est monté de manière à se déplacer de manière contrôlée, généralement dans une fente à came ou une poche en forme de coin. À mesure que la température augmente et que la bille et le siège se dilatent, le siège est obligé de se déplacer vers la bille, maintenant ainsi la pression de contact. Cette action à ressort garantit que le siège suit l'expansion de la bille, compensant ainsi l'expansion différentielle entre le siège et le corps.

Une autre conception avancée est le concept de « siège flottant ». Dans un robinet à tournant sphérique à siège flottant, les sièges ne sont pas fixés rigidement au corps. Au lieu de cela, ils sont chargés par ressort et peuvent se déplacer axialement. Cela permet au siège de s'adapter aux changements de température et de pression, en maintenant une force d'étanchéité constante. Une conception à siège flottant permet également de compenser l'usure tout au long de la durée de vie de la vanne. À mesure que le siège s'use, la force du ressort maintient la pression d'étanchéité. Il s'agit d'une conception largement adoptée pour les robinets à bille hautes performances, y compris ceux utilisés dans les applications à haute température. Le tableau ci-dessous résume les différentes conceptions de sièges et leurs mécanismes de compensation thermique.

Outre la conception du siège, la finition de surface de la bille et du siège est essentielle à l'étanchéité. Une surface lisse et polie (Ra 0,2-0,4 µm) minimise le chemin de fuite et réduit la friction. Pour les robinets à tournant sphérique à siège métallique, une finition de surface rodée est souvent utilisée pour obtenir un joint étanche. Chez Zhejiang Bolaisi Valve Co., Ltd., nous utilisons des processus d'usinage et de rodage de précision pour garantir que nos sièges de robinet à tournant sphérique répondent aux exigences les plus exigeantes. Nos robinets à tournant sphérique sont conçus avec des géométries de siège et des finitions de surface avancées pour offrir une étanchéité fiable et à long terme dans les applications à haute température.

5. Comment la charge et la précharge du ressort maintiennent-elles la force d'étanchéité à la température ?

La charge du ressort est un élément de conception essentiel qui compense les effets de la dilatation thermique et de l'usure. Dans une conception de siège à ressort, un ressort (ou un ensemble de ressorts) presse le siège contre la bille, maintenant une précharge contrôlée. Cette précharge garantit que la force d'étanchéité est maintenue même si la bille et le siège se dilatent ou se contractent. Sans précharge, la pression d'étanchéité chuterait à mesure que le siège s'use ou que les composants se dilatent, entraînant des fuites. Les sièges à ressort sont particulièrement importants pour les applications à haute température où la dilatation différentielle est importante.

La force du ressort doit être soigneusement calculée pour garantir qu'elle fournit une pression d'étanchéité suffisante sans provoquer de friction ou d'usure excessive. La force du ressort doit également être équilibrée par rapport à la pression du fluide de procédé, qui a tendance à éloigner le siège de la bille. La conception du ressort doit être suffisamment robuste pour résister aux températures élevées et aux charges cycliques que la vanne peut subir. Généralement, les ressorts sont constitués d'alliages haute température tels que l'Inconel ou l'acier inoxydable 17-7 PH pour éviter la relaxation à haute température.

La force de précharge peut être ajustée pendant le processus de fabrication pour obtenir la pression d'étanchéité optimale. Il s’agit d’un équilibre délicat : une précharge excessive entraînera une friction excessive, nécessitant un couple de fonctionnement plus élevé et augmentant l’usure. Une précharge trop faible entraînera des fuites. L'expérience de notre usine dans la conception et la fabrication de robinets à bille a abouti à des précharges optimisées qui garantissent une étanchéité parfaite avec un couple de fonctionnement minimal. La précharge est également sélectionnée pour compenser la charge d'assise sur la bille, garantissant ainsi que le matériau du siège n'est pas soumis à une contrainte excessive. Un robinet à tournant sphérique correctement préchargé conservera ses performances d'étanchéité pendant toute la durée de vie de la vanne, même sous des cycles à haute température.

Le tableau suivant fournit un résumé des principales considérations pour la conception de sièges à ressort dans les robinets à bille haute température.

6. Quel rôle jouent les joints d’étanchéité et la conception coupe-feu ?

Alors que le joint à bille et le siège constituent le principal élément d'étanchéité d'un robinet à tournant sphérique, le joint de tige est tout aussi important pour éviter les fuites. La tige pénètre dans le corps de la vanne pour relier la bille à l'actionneur. Cette pénétration crée un chemin de fuite potentiel. Pour les applications à haute température, le joint de tige doit être conçu pour résister aux mêmes températures élevées que le siège. Une solution courante consiste à utiliser un joint de tige multicouche, composé de plusieurs bagues d'étanchéité ayant des fonctions différentes. Un joint primaire (par exemple, un anneau en graphite ou en PTFE) assure l'étanchéité principale, tandis qu'un joint secondaire (par exemple, un anneau en métal ou en fibre) assure une protection de secours.

La conception du joint de tige doit également tenir compte de l’expansion et de la contraction de la tige et du corps. Une conception typique utilise un joint de tige à forte charge, où un ressort ou une rondelle Belleville fournit une précharge constante sur le joint de tige. Cette précharge garantit que le joint reste étanche même lorsque les composants bougent en raison de la dilatation thermique. Le joint de tige protège également la vanne des contaminations externes, telles que la poussière et l'humidité. Pour les robinets à bille coupe-feu, le joint de tige est conçu pour maintenir l'intégrité de l'étanchéité même en cas d'incendie. Cela implique généralement un joint de tige fabriqué dans un matériau qui ne brûle pas et ne fond pas, tel que le graphite, et un joint de secours métal sur métal.

Un robinet à tournant sphérique coupe-feu est conçu pour répondre aux exigences des normes API 607 ​​ou ISO 10497. Ces normes exigent que la vanne conserve une étanchéité parfaite même après avoir été soumise à un incendie. La conception coupe-feu intègre des caractéristiques qui garantissent que la vanne reste étanche même si le siège principal ou les joints de tige sont endommagés par un incendie. Cela inclut l'utilisation d'un siège métal sur métal, d'un joint de tige secondaire et d'un corps robuste capable de résister aux chocs thermiques. Beaucoup de nos clients de l'industrie pétrolière et gazière ont besoin de robinets à tournant sphérique résistants au feu pour leurs applications critiques. Chez Zhejiang Bolaisi Valve Co., Ltd., nous fabriquons des robinets à tournant sphérique ignifuges qui répondent aux normes de sécurité les plus strictes. Nos robinets à bille sont conçus et testés pour garantir qu'ils maintiennent l'intégrité de l'étanchéité même dans les conditions les plus extrêmes.

Le tableau ci-dessous présente les principales caractéristiques d'une conception de robinet à tournant sphérique résistant au feu.

7. Foire aux questions (FAQ)

Question 1 : Quelle est la température maximale qu’un robinet à tournant sphérique standard peut supporter ?

Réponse : Un robinet à tournant sphérique standard avec un siège en PTFE peut supporter des températures allant jusqu'à environ 200°C (392°F). À des températures supérieures, le siège en PTFE commencera à se ramollir et à perdre sa capacité d'étanchéité. Pour des températures allant jusqu'à 260°C (500°F), un siège renforcé en PTFE ou PEEK est requis. Pour des températures supérieures à 260°C, un robinet à tournant sphérique à siège métallique est nécessaire. Notre usine de Zhejiang Bolaisi Valve Co., Ltd. propose des robinets à tournant sphérique certifiés pour les opérations à haute température.

Question 2 : Comment le coefficient de dilatation thermique affecte-t-il l'étanchéité du robinet à tournant sphérique ?

Réponse : Le coefficient de dilatation thermique (CTE) détermine le degré de dilatation d'un matériau lorsqu'il est chauffé. Si le CTE du matériau du siège diffère considérablement de celui des matériaux de la bille et du corps, le siège peut devenir trop comprimé ou perdre sa pression d'étanchéité. Par exemple, le PTFE a un CTE élevé, ce qui peut le faire se dilater et exercer une pression excessive sur la bille, entraînant un couple élevé ou un grippage. Les robinets à tournant sphérique à siège métallique sont conçus avec des matériaux à faible CTE pour minimiser cet effet. Une conception appropriée des sièges et une sélection des matériaux peuvent atténuer ces effets.

Question 3 : Quels sont les avantages d'un robinet à tournant sphérique à siège métallique par rapport à un robinet à tournant sphérique à siège souple ?

Réponse : Un robinet à tournant sphérique à siège métallique offre plusieurs avantages par rapport à un robinet à tournant sphérique à siège souple, en particulier dans les applications à haute température. Les sièges métalliques peuvent résister à des températures allant jusqu'à 600°C et au-delà, tandis que les sièges souples sont limités à 200-260°C. Les sièges métalliques offrent également une meilleure résistance à l'abrasion, à l'érosion et aux attaques chimiques, ce qui les rend adaptés aux applications exigeantes telles que le service à lisier ou le service à la vapeur. Cependant, les robinets à tournant sphérique à siège métallique peuvent avoir un coût plus élevé et peuvent ne pas atteindre la même fermeture étanche aux bulles que les robinets à tournant sphérique à siège souple. Le choix dépend des exigences spécifiques de l'application.

Question 4 : Comment la conception coupe-feu affecte-t-elle les performances d'étanchéité d'un robinet à tournant sphérique ?

Réponse : La conception coupe-feu garantit qu'un robinet à tournant sphérique maintient l'intégrité de son étanchéité même en cas d'incendie. La conception comprend généralement un siège primaire métal sur métal, un joint de tige secondaire en graphite ou en métal et une construction de corps robuste capable de résister aux chocs thermiques. La conception coupe-feu ne compromet pas les performances de la vanne dans des conditions normales de fonctionnement ; il fournit une couche de sécurité supplémentaire pour les applications critiques. Nos robinets à tournant sphérique sont disponibles avec des conceptions ignifuges qui répondent aux normes API 607 ​​et ISO 10497.

Question 5 : Quel entretien est recommandé pour les robinets à tournant sphérique haute température ?

Réponse : Les robinets à tournant sphérique haute température nécessitent un entretien régulier pour garantir une fiabilité à long terme. Cela comprend la lubrification périodique de la tige et de la bille, l'inspection de l'usure du siège et de la bille et la vérification du couple requis pour faire fonctionner la vanne. Dans les applications à haute température, le matériau du siège peut se dégrader avec le temps, une inspection régulière est donc essentielle. Pour les robinets à tournant sphérique à siège métallique, les surfaces rodées peuvent être endommagées, il peut donc être nécessaire de roder à nouveau le robinet ou de remplacer les sièges. Notre usine recommande un programme d'entretien basé sur les conditions spécifiques de fonctionnement et les recommandations du fabricant. Pour les applications critiques, un programme de surveillance de l’état peut aider à détecter les premiers signes d’usure ou de dommage.

8. Conclusion

Maintenir une étanchéité étanche dans des conditions de haute température est un défi technique complexe qui nécessite une compréhension sophistiquée du comportement des matériaux, de la conception mécanique et de la dynamique thermique. Un robinet à tournant sphérique capable de résister à des températures élevées doit être conçu en accordant une attention particulière à la sélection du matériau du siège, à la conception du siège, à la charge du ressort, à l'étanchéité de la tige et aux caractéristiques de sécurité incendie. Le choix du matériau du siège détermine la capacité de température maximale de la vanne, tandis que la conception du siège garantit le maintien de la pression d'étanchéité malgré la dilatation différentielle. La charge et la précharge du ressort sont essentielles pour maintenir la force d'étanchéité pendant toute la durée de vie de la vanne, et les joints de tige empêchent les fuites au niveau de la pénétration de la tige. La conception coupe-feu offre une couche de protection supplémentaire en cas d'incendie.

Chez Zhejiang Bolaisi Valve Co., Ltd., nous possédons une vaste expérience dans la fabrication de robinets à tournant sphérique haute performance pour les applications à haute température. Nos robinets à tournant sphérique sont conçus pour répondre aux exigences les plus exigeantes, offrant une étanchéité fiable, une longue durée de vie et un faible entretien. Nous proposons une large gamme de robinets à tournant sphérique avec différents matériaux de siège, conceptions de siège et options de sécurité incendie pour répondre à une variété d'applications. Notre équipe d'ingénieurs est disponible pour vous aider à sélectionner le robinet à tournant sphérique adapté à vos besoins spécifiques. Nous nous engageons à fournir à nos clients des produits de la plus haute qualité et le meilleur support technique.

Contactez Zhejiang Bolaisi Valve Co., Ltd. aujourd'huipour en savoir plus sur notre robinet à tournant sphérique haute température et découvrir comment nous pouvons prendre en charge vos applications exigeantes.
