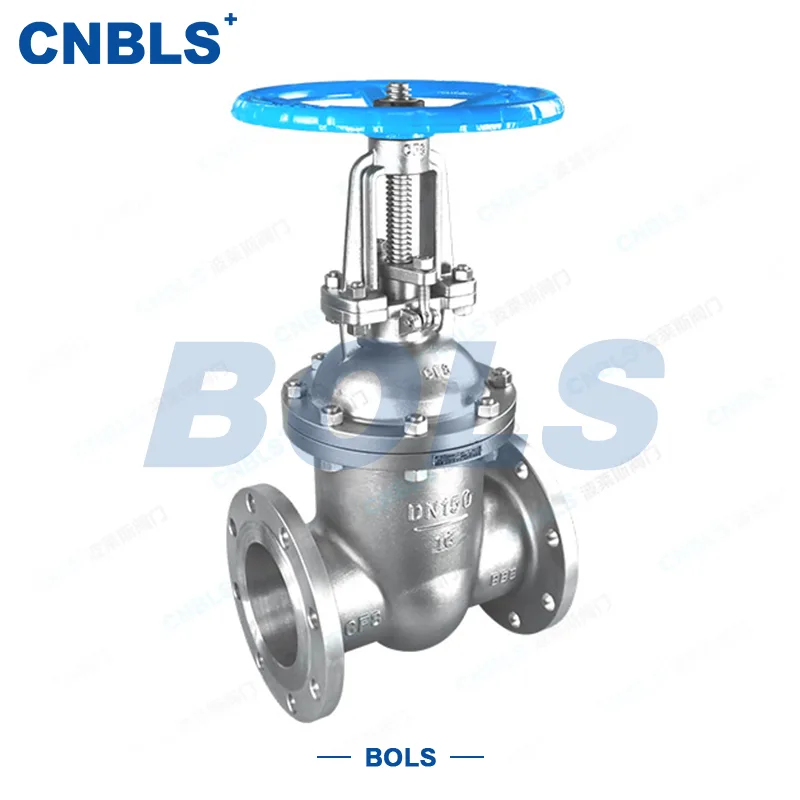

Vanne à bride GB

La vanne à vanne à bride GB est une vanne d'arrêt industrielle de base avec connexion à bride standard nationale, qui adopte un élément de fermeture de type vanne pour réaliser une ouverture et une fermeture complètes du fluide du pipeline. En tant que vanne de régulation marche-arrêt grand public dans les systèmes de transmission de fluides industriels, elle est strictement conçue pour un fonctionnement à ouverture/fermeture complète et ne convient pas à la régulation du débit ou aux conditions d'étranglement.

Il dispose d'un canal d'écoulement direct avec une résistance aux fluides extrêmement faible, un fonctionnement stable dans des conditions de travail à moyenne et haute pression, à moyenne et haute température, et présente les principaux avantages d'une structure simple, d'une installation et d'une maintenance pratiques, ainsi que d'une circulation bidirectionnelle fiable et de performances d'étanchéité. La vanne se compose de composants essentiels, notamment le corps de vanne, le chapeau de vanne, la vanne, la tige de vanne, l'écrou de tige de vanne, la boîte à garniture, la garniture, le presse-étoupe, l'arcade et le volant/actionneur. Avec une excellente adaptabilité aux conditions de travail complexes et à divers supports, la vanne à bride GB est largement utilisée dans les domaines pétrolier, chimique, électrique, de l'ingénierie municipale et d'autres domaines industriels clés.

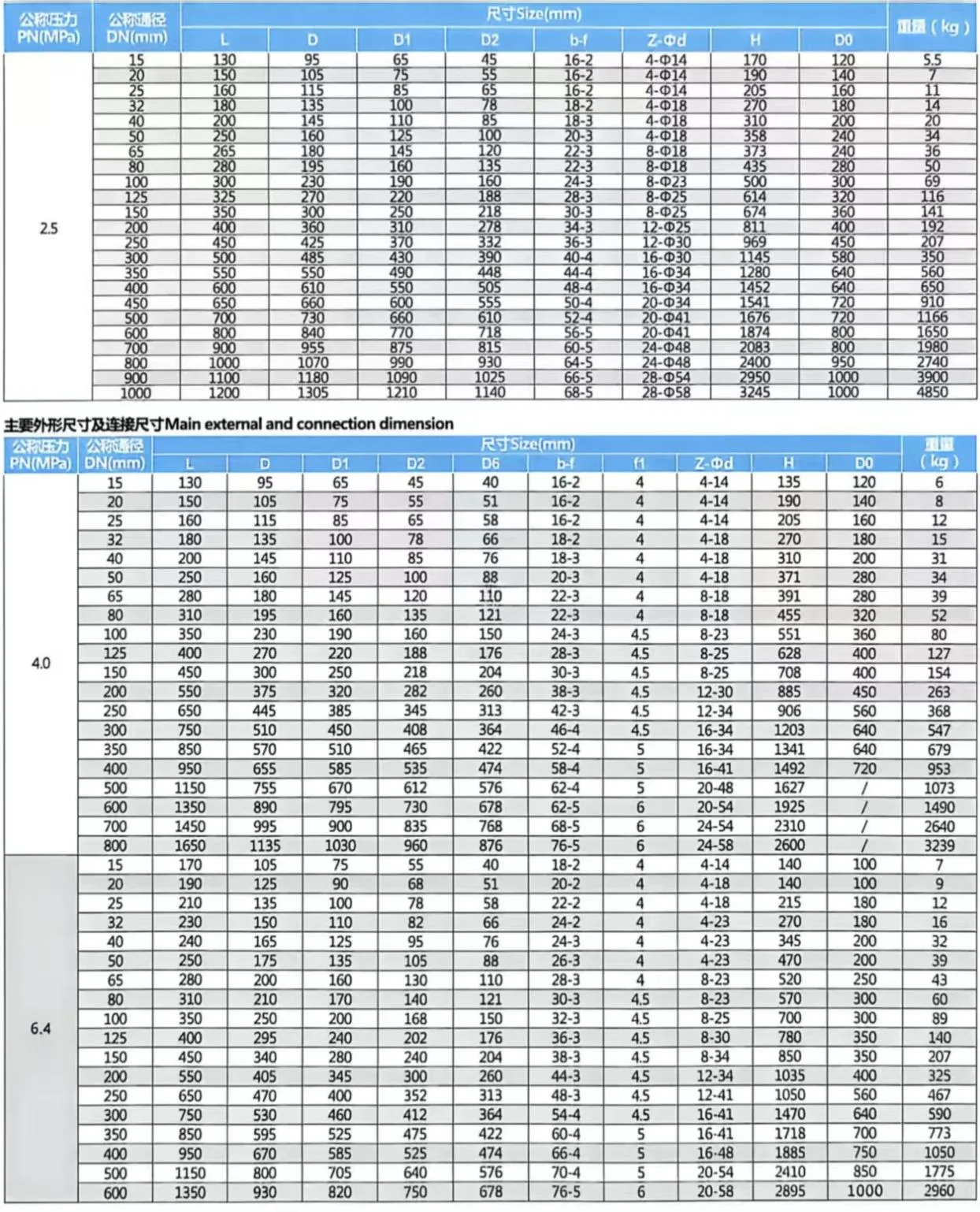

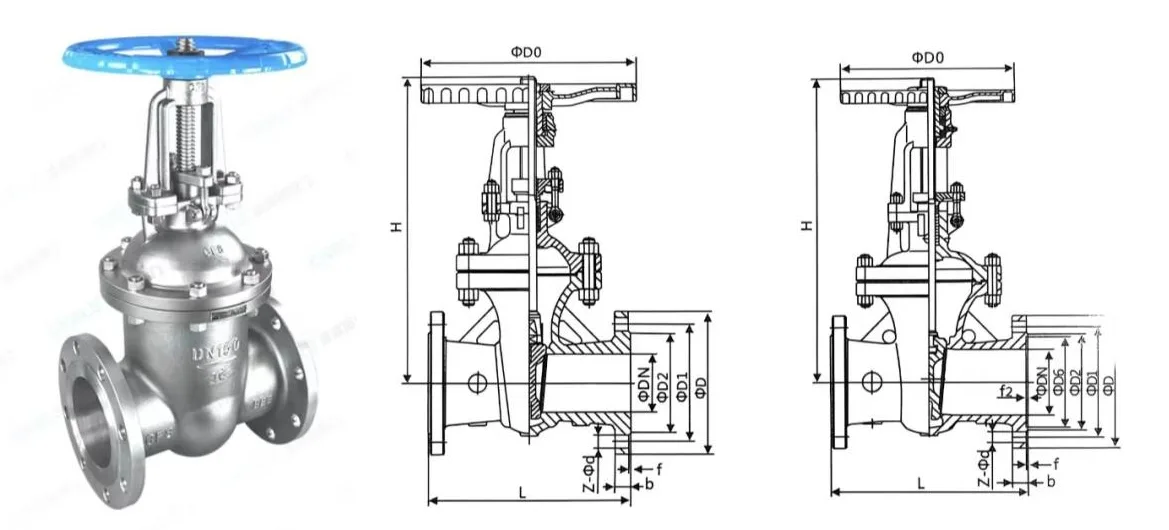

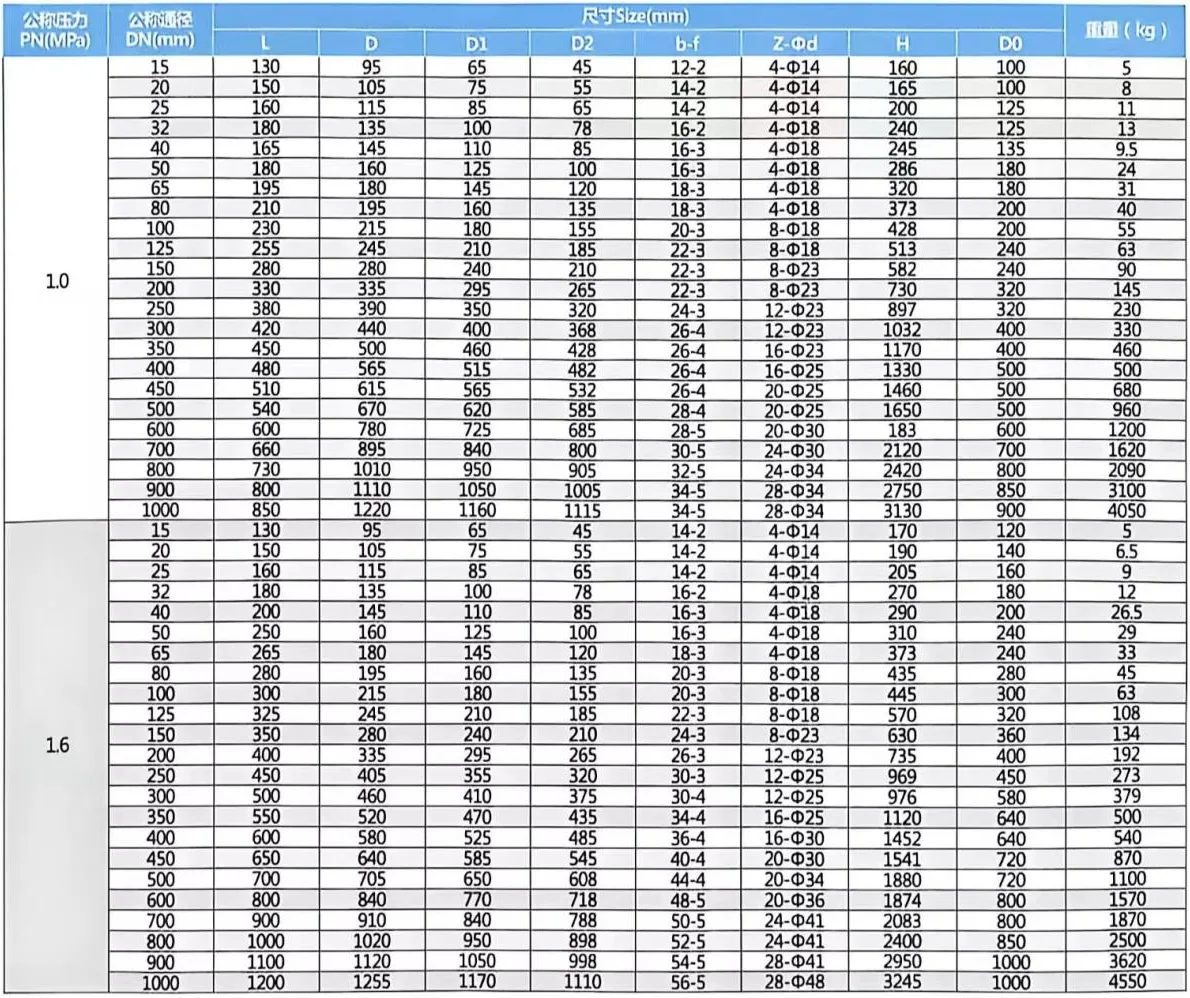

Spécifications du produit

Principe de fonctionnement

Le principe de fonctionnement de la vanne à bride GB repose sur le mouvement de levage vertical de la vanne entraîné par la tige de vanne pour réaliser l'ouverture et la fermeture du pipeline, avec une logique de fonctionnement détaillée comme suit :

Processus d'ouverture

La rotation du volant entraîne la rotation de l'écrou de la tige de la vanne, ce qui convertit le mouvement de rotation en mouvement de levage linéaire, ce qui fait que la tige de la vanne entraîne la vanne à monter verticalement. Lorsque la vanne est complètement levée jusqu'à la position complètement séparée de la surface d'étanchéité du siège de vanne, le canal d'écoulement est totalement dégagé et la vanne est à l'état complètement ouvert, permettant une circulation du fluide sans entrave avec une perte de pression minimale.

Processus de clôture

La rotation du volant dans le sens inverse entraîne la tige de la vanne pour abaisser la vanne verticalement. Lorsque la vanne tombe dans la position où elle est entièrement équipée de la surface d'étanchéité du siège de vanne, le canal d'écoulement du fluide est complètement bloqué. La pression moyenne du pipeline peut aider à presser fermement la vanne contre le siège de la vanne, formant un joint dur fiable pour empêcher efficacement les fuites de fluide, et la vanne est dans un état complètement fermé.

Normes d'application

Principaux scénarios d'application

● Secteur industriel : Pétrole, génie chimique, énergie électrique, métallurgie, transport de gaz naturel, pour le contrôle tout ou rien de la vapeur, des produits pétroliers, des milieux acides et alcalins, du gaz et d'autres fluides industriels.

● Secteur municipal et civil : systèmes urbains d'approvisionnement en eau, de traitement des eaux usées, de chauffage, de ventilation et de climatisation (CVC), pour une coupure fiable du débit d'eau ou de vapeur.

● Conditions de travail spéciales : canalisations à haute température et haute pression, canalisations contenant des particules, milieux fortement corrosifs, canalisations de transport longue distance, etc.
