Pourquoi les vannes papillon de ventilation haute performance sont-elles essentielles au contrôle du flux d'air industriel moderne

Résumé de l'article : Vannes papillon de ventilation haute performancesont conçus pour les systèmes de ventilation, de dépoussiérage, d'échappement et de fumées à basse pression et de grand diamètre où un contrôle stable du débit d'air et une résistance à la corrosion sont essentiels. Ce guide explique leur structure, leurs matériaux, leurs options d'actionneurs, leurs paramètres techniques, leurs applications, leurs critères de sélection et leurs exigences de maintenance, aidant ainsi les acheteurs industriels à prendre une décision plus éclairée en matière de sélection de vannes.

Table des matières

• Que sont les vannes papillon de ventilation haute performance ?
• Pourquoi la performance est-elle importante dans les systèmes de ventilation industrielle ?
• Quelles sont les principales caractéristiques de conception ?
• Quels paramètres techniques les acheteurs doivent-ils prendre en compte ?
• Pneumatique ou électrique : quel actionneur est le meilleur ?
• Où ces vannes sont-elles couramment utilisées ?
• Comment choisir la bonne vanne ?
• Comment pouvez-vous maintenir les performances des vannes à long terme ?
• FAQ

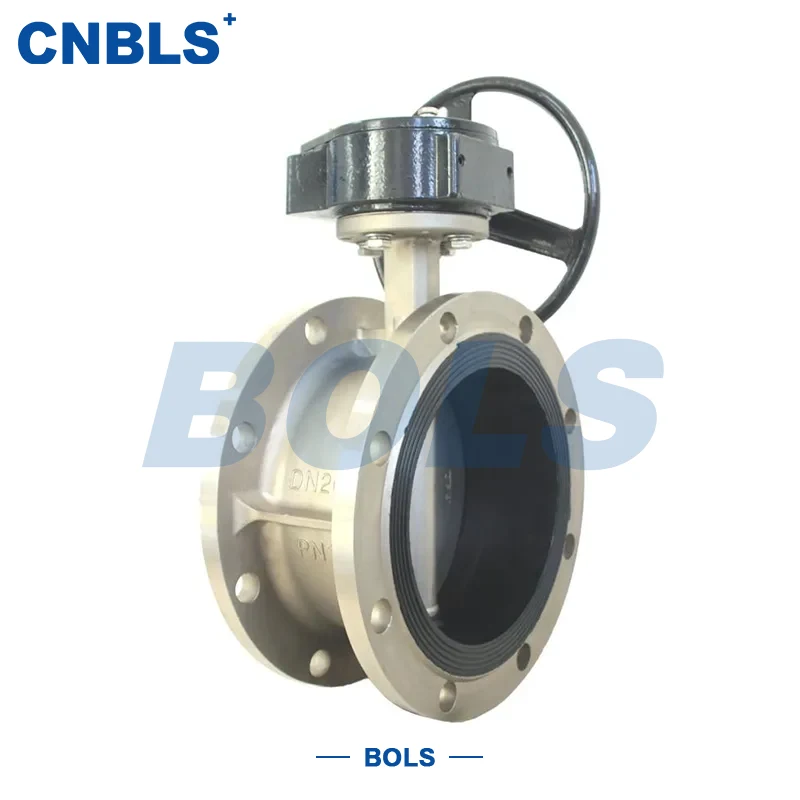

Que sont les vannes papillon de ventilation haute performance ?

Vannes papillon de ventilation haute performancesont des dispositifs de contrôle de débit spécialisés conçus pour les canalisations de ventilation industrielles fonctionnant sous une pression relativement basse mais nécessitant souvent une grande capacité de débit d'air. SelonBolaisiSelon les informations produit, la série de vannes est conçue pour les applications de ventilation et de dépoussiérage et est disponible dans des configurations en acier inoxydable, notamment SS304, SS316, SS304L et SS316L.

La vanne utilise une structure papillon concentrique ou centrale. Un disque circulaire tourne autour de l'axe de la tige pour ouvrir, fermer ou réguler le débit d'air. Cette construction relativement simple réduit le nombre de composants mobiles tout en créant un chemin d'écoulement fluide avec une résistance relativement faible.

Bolaisi propose deux configurations d'actionnement principales :

• D641W :Vanne papillon de ventilation pneumatique actionnée par un actionneur pneumatique.
• D941W :Vanne papillon de ventilation électrique actionnée par un actionneur électrique.

La gamme de produits couvre des diamètres nominaux allant de DN100 à DN2000, ce qui la rend adaptée aux applications où les vannes conventionnelles de petit diamètre ne peuvent pas fournir une capacité de débit d'air suffisante.

Pourquoi la performance est-elle importante dans les systèmes de ventilation industrielle ?

Les systèmes de ventilation industrielle traitent fréquemment de l'air poussiéreux, des gaz corrosifs, des gaz de combustion à haute température ou de grands volumes d'air. Une vanne qui crée une résistance excessive ou qui ne peut pas résister à l'environnement de fonctionnement peut affecter négativement l'efficacité et la fiabilité de l'ensemble du système.

Une vanne papillon de ventilation correctement sélectionnée peut contribuer à fournir :

• Arrêt et régulation fiables du flux d’air.
• Perte de pression réduite dans les grandes canalisations de ventilation.
• Fonctionnement stable dans des environnements poussiéreux ou corrosifs.
• Intégration pratique avec les systèmes d'automatisation centralisés.
• Besoins de maintenance réduits grâce à une structure relativement simple.

Pour les équipes d'approvisionnement, les performances des vannes doivent donc être évaluées en fonction de l'environnement d'exploitation complet plutôt que du seul diamètre. La composition du fluide, la température, la pression, les exigences en matière de fuite, le type d'actionneur et les normes d'installation influencent tous la configuration appropriée.

Quelles sont les principales caractéristiques de conception ?

Structure papillon concentrique

La conception de la ligne centrale positionne le disque et la tige autour du même axe central. Sa disposition mécanique simple permet une rotation fluide, un couple de fonctionnement relativement faible et un passage efficace du flux d'air. Ces caractéristiques sont particulièrement utiles dans les systèmes de ventilation de grand diamètre et à haut débit.

Construction en acier inoxydable

Selon l'application, le corps, le disque, la tige et d'autres composants sous pression peuvent être configurés avec des matériaux en acier inoxydable résistant à la corrosion. Les options incluent CF8, CF8M, CF3, CF3M, A182 F304, F316, F304L et F316L.

Cette flexibilité matérielle permet aux acheteurs d’adapter la construction des vannes à différents niveaux de corrosivité des gaz et d’exposition à la température.

Étanchéité pour la ventilation

La conception d'étanchéité de ventilation de type W peut utiliser un joint métallique ou une configuration de joint composite FKM et acier inoxydable. La sélection doit être basée sur la température, les caractéristiques du fluide, l'usure prévue et les performances de fuite requises.

Connexions à brides

Les extrémités à bride simplifient l'installation, le positionnement, l'inspection et le remplacement du pipeline. Les informations sur le produit identifient GB/T 9113 et ANSI B16.5 parmi les normes de brides couramment applicables.

Quels paramètres techniques les acheteurs doivent-ils prendre en compte ?

Les spécifications techniques sont particulièrement importantes lors de l’achat de vannes pour de grands projets de ventilation industrielle. Le tableau suivant résume les principales spécifications associées à la série Bolaisi.

Ces spécifications doivent être considérées comme un point de départ. La sélection finale doit toujours être basée sur les conditions réelles du projet et sur la documentation technique confirmée du fabricant.

Pneumatique ou électrique : quel actionneur est le meilleur ?

Le choix entre l'actionnement pneumatique et électrique dépend en grande partie des services publics disponibles sur le site, de la philosophie de contrôle, des exigences de réponse et de l'architecture d'automatisation.

Actionnement pneumatiquepeut être avantageux lorsque le cyclisme rapide et une infrastructure d’air comprimé existante sont des priorités.Actionnement électriquepeut être plus pratique lorsqu'un fonctionnement à distance, un contrôle modulant ou une intégration directe avec un système de contrôle électrique sont requis.

Où ces vannes sont-elles couramment utilisées ?

La large gamme de diamètres, les options de matériaux en acier inoxydable et la conception d'étanchéité orientée vers la ventilation permettent à ces vannes de servir de multiples applications industrielles.

• Métallurgie:Ventilation des fumées à haute température et contrôle des gaz d'échappement.
• Production d'électricité :Systèmes de ventilation et de désulfuration des chaudières.
• Traitement chimique :Systèmes de dépoussiérage et d’échappement de gaz corrosifs.
• Matériaux de construction :Matériel industriel de dépoussiérage et de ventilation.
• Exploitation minière:Systèmes de ventilation minière et de contrôle environnemental.
• Protection de l'environnement :Systèmes d'échappement et de traitement de l'air industriels.
• Grandes installations :Installations industrielles et systèmes de traitement de l’air à grande échelle.

Dans ces environnements, la vanne peut être utilisée pour l'arrêt du débit d'air, la régulation du débit et le contrôle du débit du système de ventilation.

Comment choisir la bonne vanne ?

L'achat de vannes industrielles doit commencer par une compréhension claire des conditions de fonctionnement réelles. Avant de sélectionner unVannes papillon de ventilation haute performanceconfiguration, les acheteurs doivent évaluer les facteurs suivants :

1. Diamètre du pipeline :Confirmez le diamètre nominal et les dimensions de connexion requis.
2. Pression de fonctionnement :Sélectionnez une pression nominale adaptée au système de ventilation.
3. Température de fonctionnement :Vérifiez que le corps, le disque, la tige et les matériaux d'étanchéité sont adaptés à la température maximale.
4. Composition du gaz :Identifiez les composants corrosifs tels que les gaz contenant du soufre ou du chlore.
5. Concentration de poussière :Déterminez si l’accumulation de poussière peut affecter le disque ou les surfaces d’étanchéité.
6. Exigences de contrôle :Décidez si un fonctionnement manuel, pneumatique, électrique, tout ou rien ou modulant est requis.
7. Norme de bride :Assurer la compatibilité avec le système de brides de pipeline existant.
8. Environnement de maintenance :Tenez compte de l’accessibilité pour l’inspection, le nettoyage, l’entretien des actionneurs et le remplacement des joints.

Pour les projets impliquant des fluides agressifs ou des gaz de combustion à haute température, il est particulièrement important de sélectionner la nuance d'acier inoxydable et la configuration d'étanchéité appropriées.

Comment pouvez-vous maintenir les performances des vannes à long terme ?

Même une vanne industrielle bien conçue nécessite une inspection et un entretien appropriés. Un entretien approprié peut réduire le risque de grippage, de fuite, de dysfonctionnement de l'actionneur et de temps d'arrêt inattendus.

• Nettoyez régulièrement la poussière accumulée sur les surfaces d’étanchéité.
• Inspectez le disque et la tige pour déceler toute usure ou corrosion anormale.
• Vérifiez périodiquement le fonctionnement de l’actionneur et les connexions de montage.
• Pour les modèles pneumatiques, maintenez une pression d'air comprimé stable entre les limites de fonctionnement recommandées.
• Inspectez les connexions électriques et la lubrification des actionneurs sur les configurations électriques.
• Lors du démarrage à haute température, utilisez un chauffage progressif lorsque la conception du système l'exige.
• Surveillez les fuites et le couple de fonctionnement pour identifier rapidement les problèmes qui se développent.

Un programme de maintenance préventive doit être établi en fonction de la fréquence de fonctionnement, de la composition du gaz, de la température, de la charge de poussière et des recommandations techniques du fabricant.

FAQ

À quoi servent principalement les vannes papillon de ventilation haute performance ?

Ils sont principalement conçus pour les applications de ventilation basse pression et de grand diamètre, notamment le dépoussiérage, l'échappement industriel, l'arrêt du flux d'air, la régulation du débit et les systèmes de fumées.

Quelles tailles sont disponibles ?

La gamme de produits Bolaisi référencée couvre des diamètres nominaux allant de DN100 à DN2000, ce qui la rend adaptée aux canalisations de ventilation de moyenne et très grande taille.

Ces vannes sont-elles adaptées aux gaz corrosifs ?

Oui. Les options de matériaux en acier inoxydable tels que CF8M, CF3M, F316 et F316L peuvent offrir une résistance améliorée à la corrosion. La qualité appropriée doit être sélectionnée en fonction de la composition réelle du gaz et des conditions de fonctionnement.

Quelle est la différence entre le D641W et le D941W ?

Le D641W utilise un actionneur pneumatique, tandis que le D941W utilise un actionneur électrique. L'actionnement pneumatique convient à un fonctionnement rapide ou fréquent, tandis que l'actionnement électrique est utile pour les applications de contrôle à distance et modulantes.

Ces vannes peuvent-elles gérer une ventilation à haute température ?

La plage technique référencée est de -30°C à 400°C. Cependant, la température de fonctionnement réelle autorisée dépend du matériau sélectionné, de la configuration du joint, du fluide et des conditions du projet.

Comment choisir entre un joint métallique et un joint composite ?

Le choix doit tenir compte de la température de fonctionnement, de la composition du gaz, des exigences en matière de fuite, des conditions d'usure et des attentes en matière de durée de vie. Pour des projets spécifiques, les acheteurs doivent confirmer la configuration d'étanchéité auprès du fabricant de la vanne avant de commander.

Conclusion

Les vannes papillon de ventilation haute performance offrent une solution pratique pour les systèmes industriels nécessitant une grande capacité de débit d'air, une faible résistance, une fermeture fiable et un fonctionnement automatisé. Avec une construction concentrique, des options de matériaux en acier inoxydable, une étanchéité pour la ventilation, des connexions à brides et un actionnement pneumatique ou électrique, ils peuvent être configurés pour des applications exigeantes dans les domaines de la métallurgie, de la production d'électricité, du traitement chimique, de l'exploitation minière, des matériaux de construction et de la protection de l'environnement. Si vous achetez des vannes de ventilation industrielles fiables auprès d'un fabricant ou d'un fournisseur chinois, faites soigneusement correspondre les spécifications des vannes aux conditions de votre système. Pour des configurations personnalisées, une consultation technique ou une assistance en matière d'approvisionnement,Contactez-nouspour discuter des exigences de votre projet avec Bolaisi et trouver la bonne solution de vanne papillon de ventilation.
