Vannes papillon à bride d'entraînement à vis sans fin en métal à joint dur

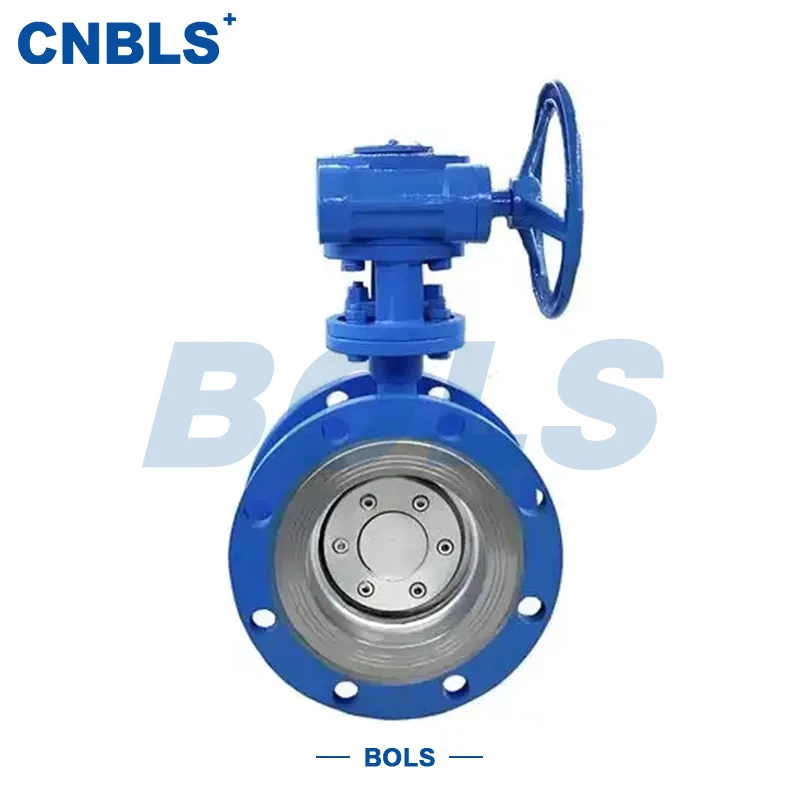

La vanne papillon à bride métallique à joint dur et à vis sans fin D343H en acier inoxydable est une vanne papillon de qualité industrielle développée pour les conditions de fluides complexes à haute température, haute pression. Doté d'une conception à triple décalage, d'une connexion à bride et d'un actionneur à vis sans fin, il permet d'obtenir une étanchéité fiable tout en maintenant un faible couple de fonctionnement et des performances d'étranglement stables.

En tant que vannes papillon à joint dur en métal de type bride d'entraînement à vis sans fin, ses composants contenant de la pression sont principalement en acier inoxydable, combinés à une structure métallique à joint dur. Cela garantit des performances d'étanchéité stables et une résistance structurelle même en cas de fonctionnement à long terme à haute température, d'érosion des particules et de cycles fréquents, ce qui le rend adapté aux systèmes industriels ayant des exigences élevées en matière de sécurité et de durabilité.

Conception structurelle et principe de fonctionnement

Conception à triple décalage

La vanne intègre des décalages axiaux, radiaux et angulaires, permettant au disque de se désengager rapidement du siège pendant le fonctionnement. Cela évite les frottements de glissement entre les surfaces d'étanchéité métalliques, réduisant ainsi considérablement l'usure et prolongeant la durée de vie. Lors de la phase de fermeture finale, la géométrie excentrique crée une compression métal sur métal fiable pour une étanchéité stable.

Actionnement par engrenage à vis sans fin

L'engrenage à vis sans fin offre un rapport de réduction important, réduisant considérablement le couple de fonctionnement manuel, particulièrement adapté aux applications de grand diamètre et à haute pression différentielle. Il offre également une capacité d'autoverrouillage, empêchant l'inversion de position de la vanne lors des fluctuations de pression du système et améliorant la sécurité opérationnelle. Pour les applications de contrôle de débit, l'engrenage à vis sans fin permet un réglage angulaire fluide et précis.

Connexion à bride

Les deux extrémités de la vanne comportent des raccords à bride conformes à GB/T 9113 ou ANSI B16.5. Cela garantit une résistance de connexion élevée, une étanchéité fiable et une installation, un retrait et une maintenance faciles, ce qui le rend idéal pour un fonctionnement à long terme dans les systèmes de tuyauterie fixes.

Principales caractéristiques du produit

La structure sous pression entièrement en acier inoxydable offre une excellente résistance à la corrosion et une résistance aux températures élevées

Conception à joint rigide en métal adaptée aux fluides à haute température, haute pression et chargés de particules

L'entraînement par engrenage à vis sans fin assure un fonctionnement fluide, idéal pour les applications de grand diamètre et à couple élevé

La structure à triple décalage réduit l'usure et prolonge la durée de vie du joint

La connexion à bride standardisée offre une forte compatibilité avec le système

Ces vannes papillon à joint dur en métal de type bride d'entraînement à vis sans fin présentent des avantages évidents en termes de fiabilité, de maintenabilité et de coût d'exploitation à long terme.

Applications typiques

Dans ces environnements exigeants, les vannes papillon à joint dur en métal de type bride d'entraînement à vis sans fin offrent des performances stables à long terme et contribuent à réduire les temps d'arrêt imprévus.

Paramètres techniques de base (résumé)

Recommandations de sélection et d'utilisation

Lors de la sélection, des facteurs tels que les propriétés du fluide, la pression du système, la température de fonctionnement et la fréquence des cycles doivent être soigneusement évalués. Pour les fluides abrasifs ou chargés de particules, des paires de joints soudés au stellite sont recommandées. Pour les environnements hautement corrosifs, les matériaux en acier inoxydable 316L ou duplex sont préférés.

Une sélection appropriée et un entretien standardisé amélioreront considérablement la stabilité opérationnelle et la durée de vie des vannes papillon à joint dur en métal de type bride d'entraînement à engrenage à vis sans fin.

Conclusion

La vanne papillon à joint dur en métal de type bride à vis sans fin D343H en acier inoxydable est construite sur une conception structurelle mature, une configuration matérielle stable et un actionnement fiable. Ses performances complètes en matière de sécurité, de durabilité et d'adaptabilité en font une solution couramment utilisée pour les applications de vanne papillon à haute température et haute pression.
