Robinets à tournant sphérique à bride à trois voies en acier inoxydable

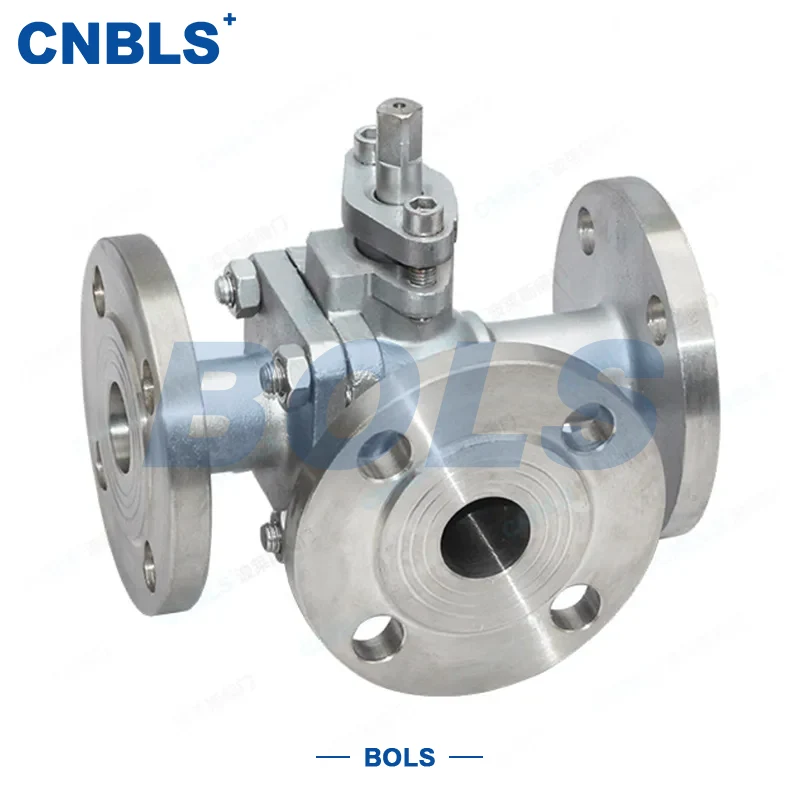

Les vannes à bille à trois voies en acier inoxydable font référence à une vanne de régulation multiport fabriquée à partir de matériaux en acier inoxydable tels que 304, 316, 304L et 316L, dotées de raccords d'extrémité à brides. La vanne adopte une construction intégrale à bille et à tige et est disponible avec des modèles de débit à port en T ou en L, permettant le mélange, la déviation ou la commutation directionnelle des fluides.

Grâce à sa combinaison d'acier inoxydable résistant à la corrosion et d'étanchéité à bride fiable, la vanne offre des performances stables dans les environnements industriels exigeants. Il convient aux systèmes qui nécessitent une intégrité de connexion fiable et une durabilité à long terme.

Structure et principe de fonctionnement

La vanne fonctionne en faisant tourner la bille à travers la tige pour commuter les chemins d'écoulement entre les différents ports.

Port en T : utilisé pour mélanger ou détourner le flux

Port L : utilisé pour la commutation directionnelle entre deux lignes

Extrémités à bride : assurent un alignement précis et une étanchéité sécurisée

Le chemin d'écoulement interne simplifié permet de réduire la perte de pression tout en conservant des dimensions globales compactes.

Principales fonctionnalités

Conception intégrale à haute résistance

La boule et la tige sont intégralement fabriquées, ce qui réduit la tolérance d'assemblage et améliore la stabilité opérationnelle et la durée de vie.

Excellente résistance à la corrosion

Plusieurs qualités d'acier inoxydable sont disponibles pour traiter les acides, les alcalis, les fluides contenant du chlorure et les fluides corrosifs généraux.

Étanchéité à bride fiable

Les brides sont conformes aux normes GB/T 9113 et ANSI B16.5, offrant une installation pratique et des performances d'étanchéité éprouvées.

Options de sièges flexibles

Des sièges souples et des sièges métalliques sont disponibles pour répondre à différentes exigences de température et de pression.

Compatibilité d'automatisation

La vanne peut être équipée d'actionneurs manuels, à vis sans fin, pneumatiques ou électriques pour une intégration facile dans des systèmes automatisés.

Spécifications techniques

Principales options de matériaux

Corps et bride

Siège

Applications typiques

Les robinets à tournant sphérique à bride à trois voies en acier inoxydable conviennent aux systèmes industriels nécessitant une dérivation ou une commutation de débit, notamment :

Usines pétrolières et pétrochimiques

Traitement chimique fin

Systèmes de traitement de l'eau

Pipelines alimentaires et pharmaceutiques

Systèmes électriques et à vapeur

Transport de gaz naturel

Il fonctionne bien dans les applications de contrôle multiport où la fiabilité de l'étanchéité est essentielle.

Lignes directrices de sélection

Correspondance des matériaux

304/304L pour la corrosion générale

316/316L pour les chlorures ou les milieux corrosifs plus forts

Duplex 2205 pour service sévère à haute pression

Sélection des ports

Port en T pour mélanger ou détourner

Port L pour la commutation directionnelle

Correspondance de température

Siège souple pour température normale

Siège métallique pour service à haute température

Norme de bride

Sélectionnez les systèmes de brides GB ou ANSI selon les spécifications du pipeline et confirmez le revêtement RF ou RTJ.

Choix d'actionnement

Des actionneurs pneumatiques ou électriques sont recommandés pour un fonctionnement fréquent ou à distance.

Installation et entretien

Notes d'opération

Vérifiez le modèle de vanne, la pression nominale et la norme de bride avant l'installation.

Actionner la vanne lentement pour éviter les coups de bélier

Assurer une alimentation stable en air ou en électricité pour les vannes automatisées

Après de longs arrêts, rincer le pipeline avant de le rouvrir

Notes d'entretien

Inspecter la bride et l'étanchéité de la garniture chaque semaine

Lubrifier la tige et les pièces de transmission tous les trimestres

Remplacez rapidement les composants d'étanchéité en cas de fuite

Serrer les boulons de bride uniformément en croix

Un entretien approprié permet de prolonger la durée de vie des robinets à bille à trois voies en acier inoxydable et de maintenir des performances d'étanchéité constantes.
