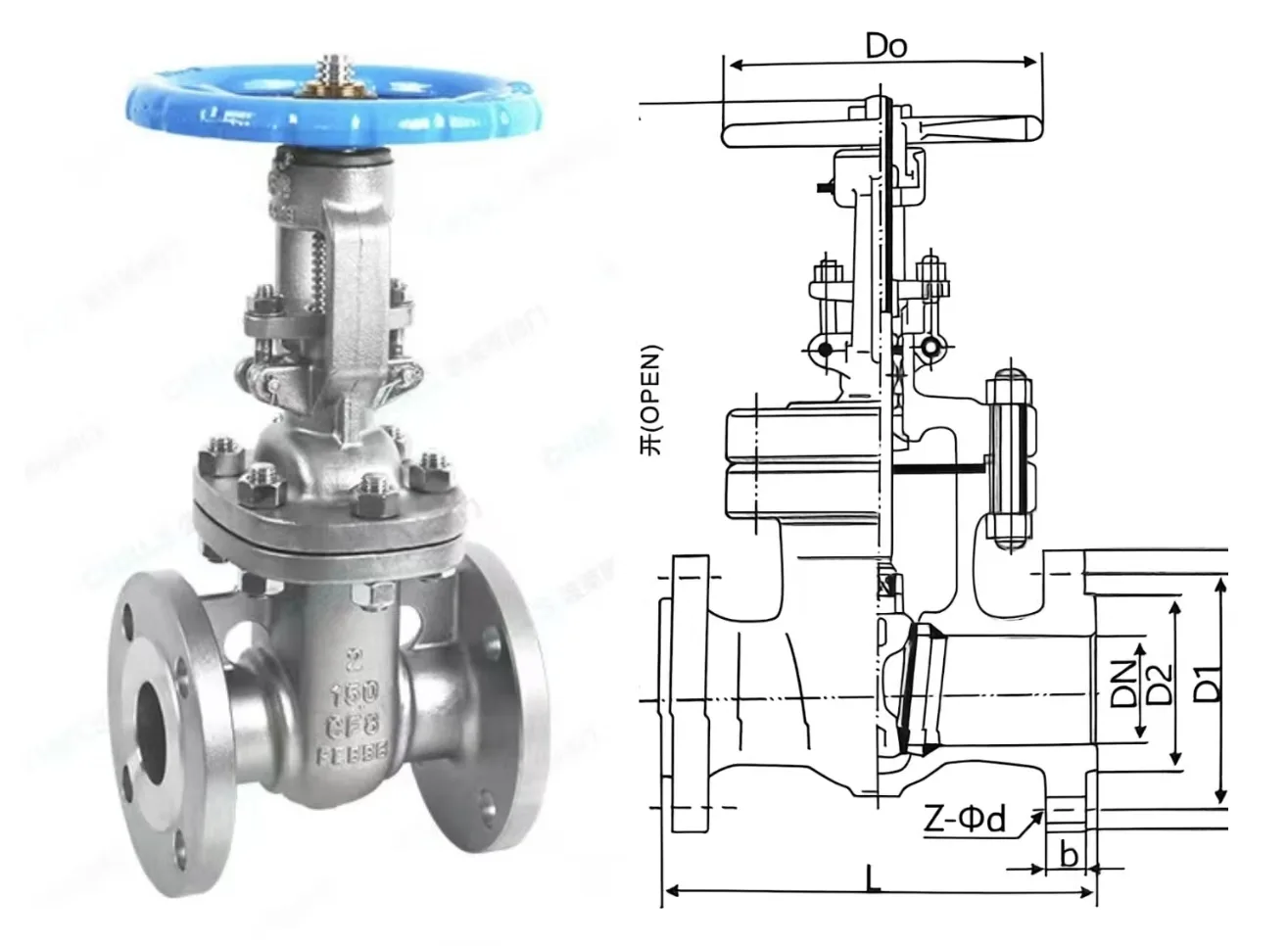

Vanne à bride ANSI

Les vannes à bride ANSI utilisent des connexions à brides pour l'installation de pipelines. Leur fonction principale est de fournir un contrôle complètement ouvert ou complètement fermé du fluide ; ils ne sont pas conçus pour la régulation ou l'étranglement du débit. Ces vannes offrent des avantages distincts, notamment une faible résistance au débit, des performances d'étanchéité supérieures et une compatibilité bidirectionnelle. Utilisant un disque de porte comme élément d'ouverture et de fermeture, la direction de son mouvement est perpendiculaire à la direction d'écoulement du fluide. Actionnée via un volant ou un actionneur, la vanne facilite un chemin d'écoulement entièrement ouvert ou entièrement fermé. Structurellement, ils sont classés en types à coin et à portes parallèles ; en fonction de la conception de la tige, elles sont classées en vannes à tige montante ou à tige non montante. Les méthodes d'actionnement disponibles incluent les entraînements manuels, à engrenages, pneumatiques et électriques, ce qui les rend bien adaptées aux systèmes automatisés et aux environnements opérationnels à haute fréquence.

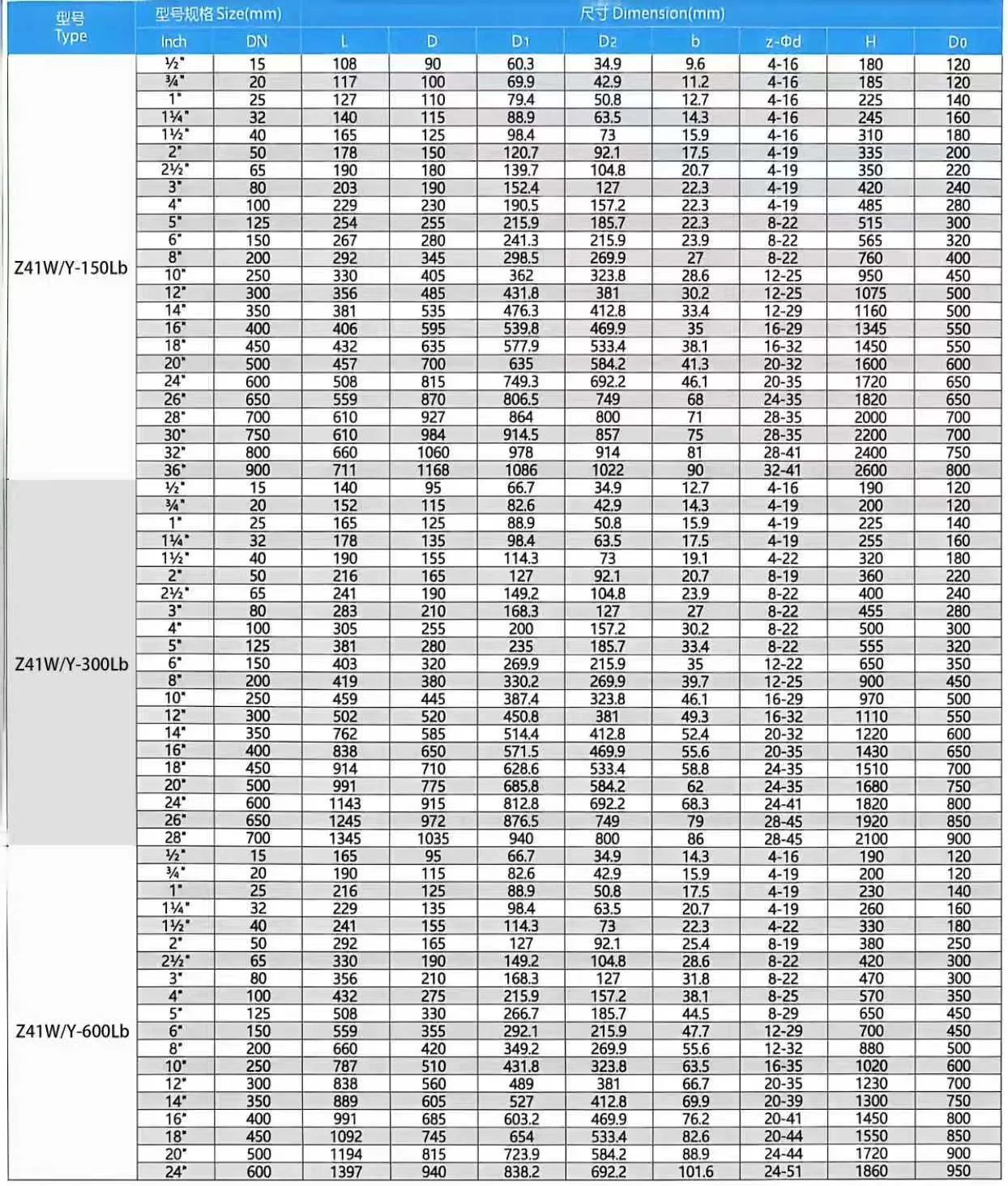

Spécifications du produit

Principales applications

● Secteur de l'énergie : largement utilisé dans l'extraction du pétrole, les pipelines de transport longue distance de gaz naturel et les équipements de raffinage, parfaitement compatible avec la vapeur, les produits pétroliers, le gaz combustible et les milieux acides contenant du sulfure d'hydrogène.

● Traitement industriel et chimique : convient aux industries chimiques, électriques et métallurgiques, appliqué aux pipelines transportant des milieux acides, alcalins, hautement corrosifs et des milieux à haute température contenant des particules solides.

● Infrastructure municipale : idéale pour les systèmes urbains d'approvisionnement en eau et de drainage, de chauffage, de ventilation et de climatisation (CVC), avec une excellente adaptabilité aux canalisations de fluides propres à basse pression.

Principe de fonctionnement

La vanne à bride Bolaisi ANSI contrôle l'ouverture et le débit du fluide grâce au mouvement de levage de la plaque de vanne perpendiculaire à la direction d'écoulement du fluide.

1.Opération d'ouverture

Tournez le volant dans le sens des aiguilles d'une montre, le filetage de la tige de vanne tourne pour entraîner la plaque de vanne à se soulever vers le haut. Lorsque la plaque d'obturation quitte complètement le canal du siège de vanne, la canalisation est entièrement connectée et le fluide s'écoule régulièrement avec une perte de pression extrêmement faible.

2.Opération de clôture

Tournez le volant dans le sens inverse des aiguilles d'une montre, la tige de valve entraîne la plaque d'obturation vers le bas. La plaque d'obturation en forme de coin s'appuie progressivement et étroitement contre les surfaces d'étanchéité des sièges de vanne des deux côtés, obtenant ainsi une fermeture sans fuite du fluide de la canalisation.
