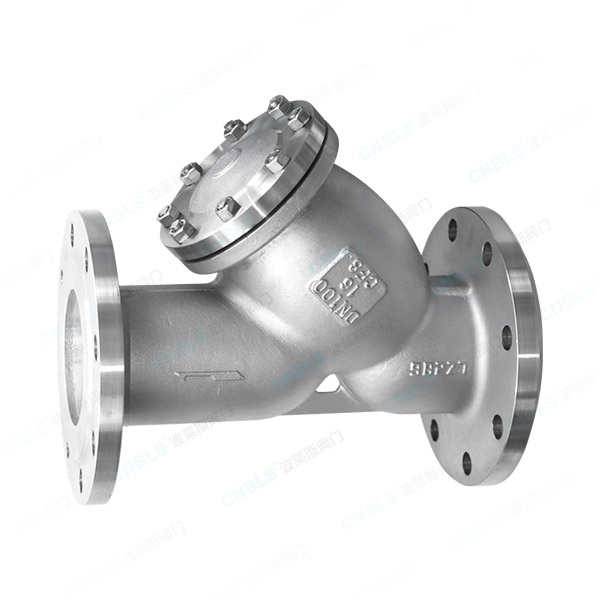

Crépine de type Y

BolaisiLes crépines de type Y servent d'unités de pré-filtrage pour les pipelines, interceptant les contaminants solides tels que les sédiments et les scories de soudage pour protéger les pompes, vannes et instruments en aval. Disponibles en plusieurs matériaux de corps et diamètres nominaux, ils sont compatibles avec l'eau, le pétrole, le gaz, la vapeur et d'autres fluides. L'écran amovible peut être nettoyé et réutilisé. Dotée d'options d'installation flexibles, chaque unité est soumise à plusieurs inspections en usine. Nos produits sont vendus dans le monde entier avec une garantie complète de 12 mois et des spécifications personnalisées sont disponibles sur demande.

Définition du produit

Un filtre de type Y est un raccord de purification mécanique installé à l'extrémité avant des canalisations de fluide, nommé d'après la structure de son corps de vanne en forme de Y incliné. Lorsque le fluide traverse le corps de la vanne, le tamis de précision intégré intercepte les impuretés particulaires solides contenues dans le fluide, permettant ainsi au fluide propre de s'écouler vers l'équipement en aval. Les crépines de type Y sont compatibles avec l'eau, le pétrole, le gaz et d'autres médias. Les spécifications de maille standard sont les suivantes : 18 à 30 mailles pour le service d'eau, 10 à 100 mailles pour le service de gaz et 100 à 480 mailles pour le service d'huile. La cartouche de tamis peut être retirée pour le nettoyage et réutilisée à plusieurs reprises. Ce produit effectue uniquement une pré-filtration des impuretés du pipeline sans modifier le débit ou la pression du fluide. Il peut être associé à des vannes à vanne, des vannes à bille, des vannes à soupape, des pompes à eau, des échangeurs de chaleur et des débitmètres. Il réduit à la source l’abrasion, le blocage et les arrêts imprévus des équipements de pipeline, réduisant ainsi considérablement les coûts d’entretien et de remplacement des équipements.

Spécifications techniques

1.Marque :Bolaisi

2.Modèle : GL41H/W-16C/P

3. Diamètre nominal : DN15 ~ DN300

4. Matériau du corps de la vanne : acier au carbone moulé WCB/acier inoxydable 304/acier inoxydable 316

5. Classe de pression : PN10, PN16, PN25, PN40

6.Type de connexion : connexion à bride

7. Matériau de l'écran : treillis métallique en acier inoxydable 304/316.

8. Précision de filtration de l'écran : maille standard 40/60/80/100 (personnalisable)

9. Médias applicables : eau du robinet, eaux usées, produits pétroliers, gaz naturel, vapeur, etc.

10. Température de fonctionnement : version en acier moulé ≤ 350°C ; Version inox ≤ 280°C

11. Direction d'écoulement du fluide : unidirectionnel direct

12. Exigence d'installation : convient aux pipelines horizontaux et verticaux ; la cuvette du tamis doit être tournée vers le bas.

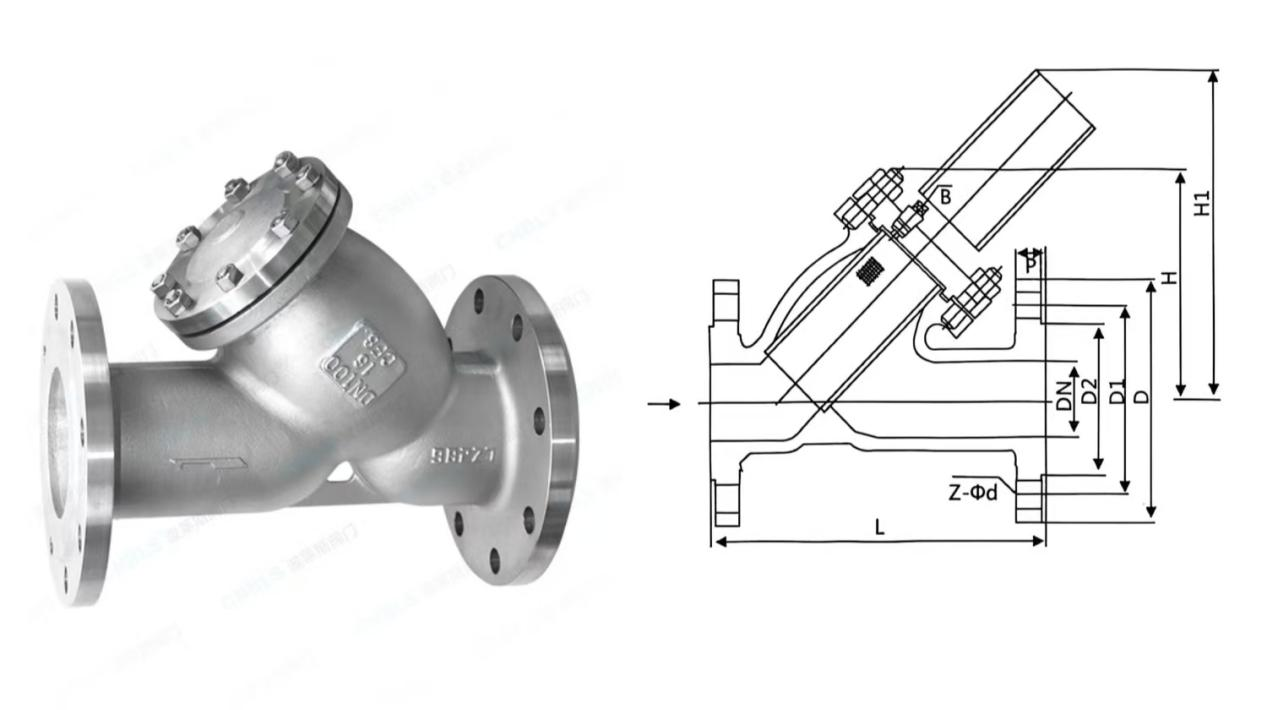

Dessins de produits et paramètres techniques

Période de garantie et règles de retour/échange après-vente

1. Durée de garantie

TousBolaisiLes crépines de type Y bénéficient d'une garantie complète de 12 mois à compter de la date à laquelle les marchandises quittent notre usine. Couverture de la garantie : défauts de qualité d'origine usine, notamment trous d'épingle de coulée sur les corps de vanne, fuites de brides, dommages aux tamis d'origine et défauts du processus de fabrication. Exclusions de la couverture de la garantie : Dommages causés par un démontage et un assemblage non autorisés, une corrosion excessive du fluide, un impact par des objets granulaires durs, un colmatage et une déformation du tamis dus à une purge irrégulière et un fonctionnement au-delà des limites de pression ou de température nominales.

2. Règles de retour et d'échange

1. Marchandises endommagées à la réception ou défauts de qualité d'usine : les clients doivent fournir de vraies photos et preuves vidéo. Nous offrons un service de remplacement ou de réparation gratuit.

2. Annulation unilatérale de la commande par le client / sélection incorrecte de la taille, des paramètres ou des normes : pour les commandes non produites, des dommages-intérêts matériels partiels seront déduits du remboursement. Les commandes entièrement terminées et expédiées ne sont pas éligibles à un retour inconditionnel.

3. Retour sans problèmes de qualité : les marchandises doivent rester non ouvertes et sans rayures d'utilisation. Le client devra supporter tous les frais de logistique internationale entrante et sortante, de dédouanement et de tarifs, ainsi qu'une déduction des pertes de traitement pour le traitement des retours.

Champs d'application

1. Projets municipaux d'approvisionnement en eau et de drainage Pré-filtration pour les principales conduites d'eau du robinet urbaines, les conduites de traitement des eaux usées et les stations de pompage d'approvisionnement en eau secondaire. Il intercepte les sédiments et la rouille des pipelines pour protéger les pompes à eau, les compteurs d'eau et les réducteurs de pression.

2. Industrie pétrolière et gazière Pipelines de transport de pétrole brut, stations de régulation de pression de gaz et tuyauterie de station-service de gaz. Il filtre les scories de soudage et les débris métalliques pour éviter le blocage et le dysfonctionnement des régulateurs de pression et des débitmètres.

3. Lignes de production chimique Oléoducs de transfert de chaleur, conduites de livraison d'acide faible et d'alcali faible et tuyauterie de circulation du réacteur. Il filtre les particules cristallines dans le milieu pour prolonger la durée de vie des vannes et des échangeurs de chaleur.

4. Centrales électriques et systèmes CVC de chauffage Conduites d'eau d'alimentation de chaudière, réseaux de vapeur à haute température et systèmes d'eau de circulation de climatisation centrale. Il élimine le tartre et les contaminants de rouille pour éviter le blocage des tubes d'échange thermique.

5. Industries métallurgiques, papetières et textiles Systèmes de circulation d’eau de refroidissement et canalisations de livraison de lisier. Il piège les particules solides pour protéger les laminoirs, les pompes à eau et les vannes de régulation textile de précision.

6. Prise en charge des canalisations de fluides d'équipements commerciaux à l'étranger pour les équipements d'eau pure, les chaudières à combustible, les machines de nettoyage et les compresseurs d'air. Accompagnement à long terme des achats des fabricants d'équipements en Europe, en Amérique et en Asie du Sud-Est.

Pourquoi choisirVannesBolaisi?

1. Approvisionnement direct depuis l'usine source pour le commerce extérieur sans majoration intermédiaire. Nous possédons des fonderies indépendantes d'acier inoxydable et d'acier moulé ainsi que des ateliers d'usinage, adaptés aux marchés étrangers. Nous garantissons des délais de livraison stables pour les commandes groupées.

2. Écran de précision entièrement en acier inoxydable, réutilisable après un nettoyage répété, résistant aux hautes températures et à l'érosion avec un démontage facile. Il peut être réinstallé après rinçage à l’eau propre sans remplacement fréquent des consommables, réduisant ainsi les coûts d’exploitation à long terme des clients.

3. Plusieurs options de matériaux pour toutes les conditions de travail, compatibles avec les environnements d'exploitation complexes à l'étranger. L'acier moulé convient à la vapeur à haute température ; L'acier inoxydable 304 s'adapte aux milieux aquatiques, pétroliers et gaziers ; L'acier inoxydable 316 fonctionne pour les fluides légèrement corrosifs. Nos produits répondent à diverses exigences opérationnelles des projets d’approvisionnement et de drainage chimiques, thermiques et en eau dans le monde entier.

4. Inspection d'usine en trois étapes pour une qualité d'exportation constante. Tous les produits sont soumis à des tests de spectre PMI de matières premières, à un test de résistance hydrostatique du corps de vanne et à une inspection par échantillonnage de la précision de la filtration sur écran. Un certificat d'inspection d'usine est joint à chaque unité, conforme aux normes internationales sur les équipements fluidiques.

5. Système après-vente complet pour le commerce extérieur. Les gestionnaires de comptes dédiés au commerce extérieur fournissent un service individuel. Les pièces de rechange seront expédiées rapidement pour tout dysfonctionnement survenant pendant la période de garantie.

Foire aux questions (FAQ)

Q1 : La crépine de type Y doit-elle être installée horizontalement ? Peut-il être utilisé sur des canalisations verticales ?

R : Il s’applique aux pipelines horizontaux et verticaux. Assurez-vous simplement que le bol à sédiments du filtre est orienté vers le bas pour faciliter la sédimentation des impuretés et une purge régulière.

Q2 : Comment sélectionner la précision de filtration ? Quelle taille de maillage est recommandée pour les différents supports ?

A : 40 à 60 mesh pour l'eau du robinet et les eaux usées ordinaires ; 60 à 80 mesh pour les produits pétroliers et le gaz ; 100 à 200 mesh pour les canalisations d'eau pure et d'instruments de précision. Des tailles de maillage personnalisées sont disponibles sur demande.

Q3 : Modèle en acier moulé ou en acier inoxydable pour canalisations de vapeur haute température 300°C ?

R : La crépine de type Y en acier moulé WCB est le choix préféré pour la vapeur à 300°C, avec une résistance à la température maximale de 350°C. Les versions en acier inoxydable sont recommandées pour des conditions de travail inférieures à 280°C.

Q4 : Comment nettoyer un écran bouché ? Dois-je retirer l’ensemble de l’unité du pipeline ?

R : Il n’est pas nécessaire de démonter les brides du corps de vanne. Fermez d'abord les vannes avant et arrière pour relâcher la pression, puis ouvrez le bouchon de purge inférieur pour évacuer l'eau sale. Desserrez le couvercle supérieur pour retirer l’écran pour le rinçage et le nettoyage.

Q5 : Peut-il être équipé d’une vanne de purge automatique ?

 R : Oui. Le port de purge de tous les modèles adopte un filetage universel standard. Des vannes à bille manuelles ou des vannes de purge à synchronisation automatique peuvent être installées pour réaliser une purge automatique sans surveillance.

Q6 : Un écran corrodé ou endommagé peut-il être réédité gratuitement pendant la période de garantie ?

R : Un remplacement gratuit sera fourni si les dommages sont causés par des défauts de matériau d'origine ou de fabrication. Si les dommages dus à la corrosion résultent d'une concentration excessive d'ions chlorure, d'acide ou d'alcali dans le milieu, ils ne sont pas couverts par la garantie, mais des écrans de remplacement peuvent être fournis au prix coûtant.
