Quels facteurs déterminent la pression nominale des robinets à tournant sphérique en acier inoxydable ?

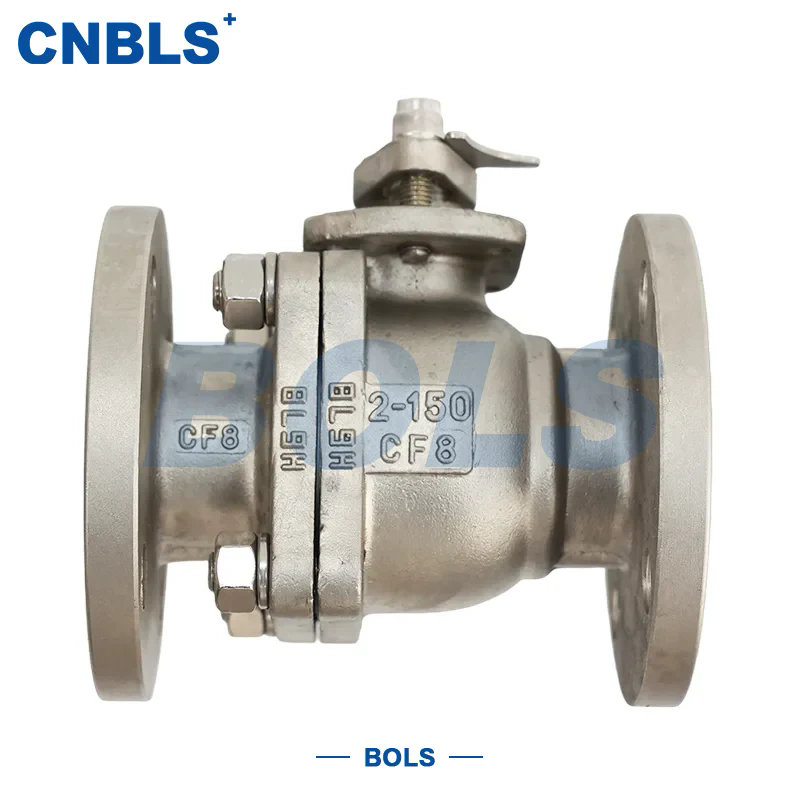

Un ingénieur en approvisionnement préciseRobinets à tournant sphérique en acier inoxydablepour une ligne de traitement chimique. Le système fonctionne à 40 bars et l'ingénieur sélectionne une vanne avec une pression nominale de 63 bars, en supposant que la pression nominale la plus élevée offre une marge de sécurité. Les vannes sont installées, et au bout de quelques mois, plusieurs d'entre elles commencent à fuir au niveau du joint de tige. L'ingénieur est perplexe. Les vannes sont conçues pour 63 bars et la pression du système ne dépasse jamais 40 bars. Le problème est que l’ingénieur a supposé que la pression nominale était un chiffre unique et universel. En réalité, la pression nominale d'un robinet à tournant sphérique en acier inoxydable dépend de plusieurs facteurs, notamment le matériau du corps, l'épaisseur de la paroi, le matériau du siège, le raccordement d'extrémité et la température de fonctionnement. Une vanne conçue pour 63 bars à température ambiante ne peut être conçue que pour 40 bars à 150°C. Comprendre ces facteurs est essentiel pour sélectionner une vanne qui fonctionnera de manière fiable dans les conditions de fonctionnement réelles.

Ce guide est destiné aux acheteurs qui doivent spécifier des robinets à tournant sphérique en acier inoxydable pour des applications industrielles. Nous expliquerons les facteurs qui déterminent la pression nominale, la façon dont la pression nominale change avec la température, le rôle de la construction et des matériaux de la vanne, ainsi que les normes qui régissent les pressions nominales. Nous fournirons également des paramètres de produit détaillés de notre usine àValve Cie., Ltd de Zhejiang Bolaisi.Que vous recherchiez des vannes pour le traitement chimique, le traitement de l'eau, le pétrole et le gaz, ou l'alimentation et les boissons, ce guide vous aidera à sélectionner la vanne adaptée à vos besoins en pression.

Table des matières

• 1. Que signifie réellement la pression nominale d'un robinet à tournant sphérique en acier inoxydable ?
• 2. Comment la température affecte-t-elle la pression nominale ?
• 3. Quel rôle jouent le matériau du corps et l’épaisseur des parois ?
• 4. Comment le matériau du siège limite-t-il la pression nominale ?
• 5. Comment les connexions d'extrémité et les normes affectent-elles la notation ?
• 6. Quels sont les paramètres clés du produit de notre usine ?
• 7. Foire aux questions (FAQ)
• 8. Conclusion

1. Que signifie réellement la pression nominale d'un robinet à tournant sphérique en acier inoxydable ?

La pression nominale d'un robinet à tournant sphérique en acier inoxydable est la pression maximale à laquelle la vanne peut résister dans un ensemble spécifique de conditions. Il ne s’agit pas d’un nombre unique et absolu. Il s'agit d'une valeur déterminée par la conception, les matériaux et la construction de la vanne, et elle n'est valable que pour la température et le fluide spécifiés. La pression nominale est généralement exprimée en bar, psi ou en pression nominale (PN) ou en classe (classe 150, 300, 600, etc.). La classification s'applique au corps de la vanne et à ses composants contenant de la pression, y compris la tige et les raccords d'extrémité. Elle ne s'applique pas nécessairement au siège, qui peut avoir une limite de pression inférieure. Le tableau ci-dessous résume les désignations de pression nominale courantes.

Chez Zhejiang Bolaisi Valve Co., Ltd., notre usine fabrique des robinets à tournant sphérique en acier inoxydable avec des pressions nominales de PN16 à PN100 et de classe 150 à classe 600. Nous proposons également des vannes haute pression pour des applications spécialisées. Notre équipe d'ingénieurs peut vous aider à interpréter les pressions nominales et à sélectionner la vanne adaptée à votre système. Nous comprenons que la pression nominale n’est pas seulement un chiffre ; il s'agit d'une déclaration de la capacité de la vanne dans des conditions spécifiques.

2. Comment la température affecte-t-elle la pression nominale ?

La température a un effet significatif sur la pression nominale d'un robinet à tournant sphérique en acier inoxydable. À mesure que la température augmente, la résistance de l’acier inoxydable diminue et le matériau du siège peut se ramollir ou se dégrader. Cela signifie que la pression nominale à des températures élevées est inférieure à la pression nominale à température ambiante. La relation entre la température et la pression nominale est définie par la courbe pression-température (P-T) de la vanne. La courbe P-T est un graphique ou un tableau qui montre la pression maximale admissible à chaque température. Par exemple, une vanne classée PN40 à 20 °C ne peut être classée que PN25 à 150 °C. La courbe P-T est déterminée par la conception de la vanne, les matériaux et la norme applicable. Le tableau ci-dessous montre une courbe P-T typique pour un robinet à tournant sphérique en acier inoxydable avec sièges en PTFE.

Dans notre usine, nous fournissons des courbes P-T détaillées pour chaque robinet à tournant sphérique en acier inoxydable que nous fabriquons. Nous proposons également des vannes avec des matériaux de siège alternatifs, tels que le PEEK ou le métal, pour les applications à haute température. Notre équipe d'ingénieurs peut vous aider à sélectionner la vanne adaptée à votre température et pression de fonctionnement.

3. Quel rôle jouent le matériau du corps et l’épaisseur des parois ?

Le matériau du corps et l’épaisseur de la paroi sont des déterminants fondamentaux de la pression nominale. Le corps d'un robinet à tournant sphérique en acier inoxydable est généralement fabriqué à partir de nuances d'acier inoxydable telles que 304, 316 ou 316L. Ces qualités ont des limites d'élasticité et des résistances à la corrosion différentes. L'épaisseur de paroi du corps doit être suffisante pour contenir la pression sans dépasser la contrainte admissible du matériau. L'épaisseur de paroi requise est calculée à l'aide du code ASME des chaudières et des appareils sous pression ou de la norme applicable. Une paroi plus épaisse offre une pression nominale plus élevée, mais elle augmente également le poids et le coût de la vanne. Le tableau ci-dessous résume l'effet de l'épaisseur de paroi sur la pression nominale d'un robinet à tournant sphérique en acier inoxydable typique.

Chez CNBLS, notre usine utilise de l'acier inoxydable de haute qualité provenant de fournisseurs certifiés. Nous calculons l'épaisseur de paroi de chaque vanne en fonction de la pression nominale requise et de la norme applicable. Nous vérifions également l'épaisseur de la paroi pendant la production avec des jauges d'épaisseur à ultrasons pour garantir qu'elle répond aux spécifications. Notre objectif est de fournir à nos clients des vannes ayant une pression nominale fiable et vérifiable.

4. Comment le matériau du siège limite-t-il la pression nominale ?

Le matériau du siège est souvent le facteur limitant de la pression nominale d'un robinet à tournant sphérique en acier inoxydable. Le siège est le composant qui assure l'étanchéité contre la bille et il est généralement fabriqué à partir d'un polymère tel que le PTFE, le PEEK ou un composite renforcé. Ces matériaux ont une résistance et une résistance à la température inférieures à celles de l’acier inoxydable. À haute pression, le siège peut se déformer ou s'extruder, entraînant des fuites. La pression nominale du siège est déterminée par les propriétés de son matériau, sa conception et le support fourni par le corps de vanne. Le PTFE, par exemple, présente une excellente résistance chimique et un faible coefficient de frottement, mais sa pression nominale est limitée, en particulier à des températures élevées. Le PEEK a une pression nominale plus élevée et une limite de température plus élevée, mais il est plus cher. Les sièges métalliques sont utilisés pour les pressions nominales les plus élevées, mais ils nécessitent un couple de fonctionnement plus élevé et peuvent ne pas fournir une étanchéité aux bulles. Le tableau ci-dessous compare les pressions nominales des matériaux de siège courants.

Dans notre usine, nous proposons des vannes avec une gamme de matériaux de siège pour répondre à différentes exigences de pression et de température. Nous proposons également des modèles de sièges renforcés qui utilisent un anneau d'appui pour empêcher l'extrusion à haute pression. Notre équipe d'ingénieurs peut vous aider à sélectionner le matériau de siège adapté à votre application.

5. Comment les connexions d'extrémité et les normes affectent-elles la notation ?

Les connexions d'extrémité d'un robinet à tournant sphérique en acier inoxydable affectent également sa pression nominale. Les connexions d'extrémité les plus courantes sont filetées, à brides et soudées. Les connexions filetées sont généralement conçues pour des pressions inférieures à celles des connexions à brides ou soudées. Les connexions à brides sont évaluées selon la norme sur les brides, telle que ASME B16.5 ou EN 1092-1. Les connexions soudées offrent la pression nominale la plus élevée car elles éliminent le risque de fuite au niveau de la connexion. La pression nominale de la vanne doit être compatible avec la pression nominale de la tuyauterie connectée. Les normes qui régissent les pressions nominales, telles que ASME B16.34, EN 12516 et API 6D, définissent les exigences en matière d'épaisseur de paroi, de propriétés des matériaux et de tests. Le tableau ci-dessous résume les pressions nominales des connexions d'extrémité communes.

Chez Zhejiang Bolaisi Valve Co., Ltd., notre usine fabrique des robinets à tournant sphérique en acier inoxydable avec des raccords d'extrémité filetés, bridés et soudés. Nous veillons à ce que la pression nominale de la vanne soit compatible avec la pression nominale du raccord d'extrémité et de la tuyauterie connectée. Nous fournissons également des vannes conformes aux normes ASME B16.34, EN 12516 et API 6D. Notre objectif est de fournir à nos clients des vannes répondant aux exigences de leur système et aux normes applicables.

6. Quels sont les paramètres clés du produit de notre usine ?

Le tableau suivant fournit les principaux paramètres de produit pour nos robinets à tournant sphérique en acier inoxydable. Ces vannes sont conçues pour une large gamme d'applications industrielles, notamment le traitement chimique, le traitement de l'eau, le pétrole et le gaz, ainsi que l'alimentation et les boissons. Notre usine peut également produire des vannes sur mesure pour répondre à des exigences spécifiques.

Dans notre usine, nous fabriquons nos robinets à tournant sphérique en acier inoxydable pour répondre à ces spécifications et bien plus encore. Nous pouvons personnaliser la taille, la pression nominale, les matériaux et les connexions d'extrémité pour répondre à vos besoins spécifiques. Notre système de contrôle qualité comprend des tests de pression, une certification des matériaux et une inspection dimensionnelle avant expédition. Notre objectif est de fournir à nos clients des vannes de haute qualité qui répondent à leurs exigences de pression.

7. Foire aux questions (FAQ)

Question 1 : Pourquoi la pression nominale d'un robinet à tournant sphérique en acier inoxydable diminue-t-elle à des températures plus élevées ?

Réponse : La pression nominale diminue à des températures plus élevées car la résistance du corps en acier inoxydable diminue et le matériau du siège se ramollit. La vanne est conçue pour contenir la pression à un niveau de contrainte maximum spécifique et, à mesure que la température augmente, la contrainte admissible diminue. De plus, le matériau du siège peut se déformer ou s'extruder plus facilement à des températures élevées, réduisant ainsi la capacité d'étanchéité. La courbe pression-température fournie par le fabricant indique la pression maximale admissible à chaque température.

Question 2 : Puis-je utiliser une vanne PN40 dans un système fonctionnant à 40 bars ?

Réponse : Cela dépend de la température de fonctionnement et du matériau du siège. Une vanne PN40 est conçue pour 40 bars à température ambiante, mais cette valeur diminue à des températures plus élevées. Si le système fonctionne à 40 bars et 100°C, une vanne PN40 avec un siège en PTFE peut ne pas convenir, car la pression nominale à 100°C est généralement inférieure à 40 bars. Vous devez toujours vérifier la courbe pression-température de la vanne spécifique et vous assurer que la valeur nominale à la température de fonctionnement dépasse la pression du système.

Question 3 : Quelle est la différence entre la pression nominale du corps et la pression nominale du siège ?

Réponse : La pression nominale du corps est la pression maximale que le corps de la vanne peut contenir sans dépasser la contrainte admissible du matériau. La pression nominale du siège est la pression maximale à laquelle le siège peut résister sans fuite. La cote du siège est souvent inférieure à la cote du corps, surtout à des températures élevées. La pression nominale globale de la vanne est la plus basse des deux. Lors de la sélection d'une vanne, vous devez vous assurer que le corps et le siège sont adaptés à la pression et à la température de fonctionnement.

Question 4 : Comment vérifier la pression nominale d'un robinet à tournant sphérique en acier inoxydable ?

Réponse : La pression nominale est généralement indiquée sur le corps de la vanne et indiquée dans la fiche technique du produit. La fiche technique doit inclure la courbe pression-température et la norme applicable. Vous pouvez également demander un certificat de test de pression au fabricant. Chez Zhejiang Bolaisi Valve Co., Ltd., nous fournissons un certificat de test de pression avec chaque vanne et nous pouvons fournir la courbe P-T pour le modèle spécifique que vous envisagez.

Question 5 : Quelle est la pression nominale maximale disponible pour un robinet à tournant sphérique en acier inoxydable ?

Réponse : La pression nominale maximale dépend de la taille, du matériau du corps, du matériau du siège et de la connexion d'extrémité. Nos vannes standard sont classées jusqu'à PN100 (100 bar) ou classe 600. Pour des pressions plus élevées, nous proposons des vannes avec des sièges en PEEK ou en métal et des raccords d'extrémité soudés, qui peuvent être classées jusqu'à 200 bar ou plus. Pour les applications à pression extrêmement élevée, des conceptions spéciales peuvent être nécessaires. Veuillez contacter notre équipe d’ingénierie pour discuter de vos besoins spécifiques.

8. Conclusion

La pression nominale d'un robinet à tournant sphérique en acier inoxydable est déterminée par une combinaison de facteurs : le matériau du corps et l'épaisseur de la paroi, le matériau du siège, le raccordement d'extrémité et la température de fonctionnement. Comprendre ces facteurs est essentiel pour sélectionner une vanne qui fonctionnera de manière fiable dans les conditions de fonctionnement réelles. Une vanne conçue pour une certaine pression à température ambiante peut avoir une valeur nominale beaucoup plus faible à des températures élevées. Le matériau du siège est souvent le facteur limitant et le raccordement d'extrémité doit être compatible avec le système de tuyauterie. Chez Zhejiang Bolaisi Valve Co., Ltd., notre usine possède l'expertise et l'équipement nécessaires pour fabriquer des robinets à tournant sphérique en acier inoxydable qui répondent aux exigences de pression les plus exigeantes. Nous fournissons des courbes pression-température détaillées et des certificats de test de pression avec chaque vanne, et notre équipe d'ingénieurs est disponible pour vous aider dans la sélection des vannes.

Que vous recherchiez des vannes pour le traitement chimique, le traitement de l'eau, le pétrole et le gaz, ou l'alimentation et les boissons, nous vous invitons à nous contacter pour discuter de vos besoins. Nous pouvons fournir des échantillons, des données techniques et des solutions personnalisées. Notre engagement envers la qualité et la satisfaction de nos clients a fait de nous un partenaire de confiance pour les entreprises du monde entier.

Contactez Zhejiang Bolaisi Valve Co., Ltd. aujourd'huipour discuter de vos besoins en matière de vannes à bille en acier inoxydable et découvrir comment nos vannes peuvent répondre à vos spécifications de pression et de température.
