Robinets à bille en T à filetage interne en acier inoxydable
Bolaisi offre une qualité constante et une fabrication professionnelle pour les solutions de contrôle de débit industriel. Nous fournissons des robinets à tournant sphérique en T à filetage interne en acier inoxydable, construits selon les normes API 608 et ASME, avec de l'acier inoxydable forgé, une pression nominale de 1 000 WOG et un contrôle fiable du port T/L. En tant que fabricant expérimenté, nous proposons une conception filetée avancée, une étanchéité stable et des options personnalisées pour prendre en charge l'approvisionnement en gros et par projet dans le monde entier.
Robinets à bille en T à filetage interne en acier inoxydablefournir un contrôle multiport fiable pour les pipelines moyenne-haute pression. Avec une pression nominale élevée, un chemin d'écoulement flexible, une installation filetée et un corps en acier inoxydable résistant à la corrosion, ils simplifient efficacement la disposition des canalisations et réduisent les coûts d'installation et de maintenance. En tant que multiportrobinet à tournant sphérique, ils sont largement utilisés dans de multiples industries et constituent une solution fiable pour les services de mélange, de dérivation et d'arrêt des flux.
Indice de haute pression de 1 000 WOG
Évalué à 1 000 psi (≈6,9 MPa) pour des performances stables dans les services d'eau, de pétrole et de gaz.
Contrôle multiport de type T et de type L
Port en T pour le mélange et la dérivation, port en L pour la commutation et l'arrêt : une vanne, plusieurs chemins d'écoulement.
Installation filetée femelle
Filetages standard NPT / BSPT / G — aucune soudure requise, léger et rapide à installer.
Corps en acier inoxydable forgé
Construction forgée en une ou deux pièces 304/316/316L pour plus de solidité et de résistance à la corrosion.
ANSI Classe VI Zéro Fuite
Les sièges en PTFE/PPL avec joints haute résistance assurent une fermeture étanche et fiable.
Actionnement flexible
Poignée manuelle ou boîte de vitesses ; actionneurs électriques et pneumatiques avec montage ISO 5211 disponibles.
Définition du produit
Les vannes à bille en T à filetage interne en acier inoxydable sont une vanne de régulation de débit multiport avec un indice de 1000 WOG, adaptée au service eau-pétrole-gaz. Il utilise une bille de type T ou de type L pour réaliser un mélange, une déviation ou une commutation de flux par rotation de 90°.
Avec corps forgé monobloc ou deux pièces et raccord fileté femelle (NPT/BSPT/G), il permet une installation légère sans soudure. Fabriqué en acier inoxydable 304/316/316L, il présente une résistance élevée, une résistance à la corrosion et une longue durée de vie, largement utilisé dans les systèmes pétrochimiques, CVC, industriels, alimentaires et pharmaceutiques. Pour les raccordements de canalisations à brides, consultez notrerobinet à tournant sphérique à bride en acier inoxydable.
Paramètres techniques
| Élément de paramètre | Valeur du paramètre |
| Classe de pression | 1 000 WOG (1 000 psi ≈ 6,9 MPa) ; Test de coque : 1 500 psi (≈10,3 MPa) ; Test d'étanchéité : 1 100 psi (≈7,6 MPa) |
| Diamètre nominal | 1/4" ~ 2" (DN8 ~ DN50) ; Tailles principales : 1/2" (DN15), 3/4" (DN20), 1" (DN25), 1-1/2" (DN40). |
| Type de boule | Type T (mélange/déviation à 3 voies), type L (déviation/arrêt à 2 voies) |
| Structure du corps et connexion | Acier inoxydable forgé monobloc/2 pièces ; Filetage femelle (NPT / BSPT / G), aucune soudure requise |
| Matériau de base | Corps / Bille / Tige : Inox 304 / 316 / 316L ; Siège : PTFE/PPL ; Joints : caoutchouc haute résistance / graphite flexible |
| Température Applicable | Siège en PTFE : -20 ℃ ~ 120 ℃ ; Siège PPL : -20 ℃ ~ 200 ℃ |
| Médias applicables | Eau, pétrole, gaz naturel, GPL, air comprimé, solvants chimiques, fluides légèrement/fortement corrosifs |
| Méthode de fonctionnement | Manuel (papillon / poignée carrée / boîte de vitesses) ; En option : électrique (tout ou rien / modulant), pneumatique (simple / double effet), montage ISO 5211 |
Signification de 1000 WOG
1000 WOG est une évaluation universelle de pression et de fluide dans l'industrie des vannes :
W
Eau
Eau propre, eau de circulation, eau du robinet, eaux usées légèrement corrosives.
O
Huile
Huile minérale, huile hydraulique, huile lubrifiante, diesel, essence.
G
Gaz
Gaz naturel, GPL, air comprimé, gaz inerte.
1000
Pression nominale
Pression de service de 1 000 psi (≈6,9 MPa) pour les canalisations moyenne-haute pression.
Balle de type T ou de type L : différences fondamentales
| Article de comparaison | Balle de type T | Boule de type L |
| Structure du chemin | En forme de T à 3 voies, trois ports interchangeables | En forme de L 2 voies, deux ports connectés |
| Fonction principale | Mélanger, détourner, converger | Déviation, arrêt |
| Scénarios applicables | Mélange de fluides, distribution hydraulique, systèmes multicanaux | Commutation de débit, coupure du circuit |
| Performances d'étanchéité | ANSI Classe VI | ANSI Classe VI (plus stable) |
| Utilisation Tabou | Évitez l'ouverture complète à 3 voies sous une différence de pression élevée | Strictement pas de connexion à 3 voies |
Guide de sélection des matériaux
Acier inoxydable 304
Pour l'eau, le pétrole et le gaz en général ; -20 ℃ ~ 120 ℃ ; applications les plus courantes.
Acier inoxydable 316
Pour les fluides légèrement corrosifs et les fluides contenant du chlorure ; meilleure résistance aux piqûres.
Acier inoxydable 316L
Pour les gaz fortement corrosifs, acides, alcalins et chlorures ; excellente soudabilité et résistance à la corrosion.
Assortiment de sièges
PTFE : bonne étanchéité, température générale. PPL : haute température jusqu'à 200 ℃.
Fonctionnalités principales
Haute pression
1000 WOG (6,9 MPa), stable pour un service haute pression.
Contrôle multiport
Boules de type T/L pour mélanger, dévier et commuter.
Installation facile
Filetages Standard NPT/BSPT/G, aucune soudure requise.
Matériau haut de gamme
Corps en acier inoxydable forgé offrant une excellente résistance à la corrosion.
Étanchéité fiable
Performances ANSI classe VI zéro fuite.
Fonctionnement flexible
Manuel / électrique / pneumatique, monté ISO 5211.
Large plage de températures
-20 ℃ ~ 200 ℃ selon le matériau du siège.
Installation et entretien
Points d'installation
- Confirmez le type de bille (T/L), la taille, la pression, le filetage et le matériau.
- Nettoyer les filetages et la cavité de la valve avant l'installation.
- Utilisez du ruban PTFE ou du produit d'étanchéité pour filetage ; serrez correctement.
- Réservez suffisamment d'espace de fonctionnement pour la poignée.
- Effectuez un test de pression selon la norme 1000 WOG avant utilisation.
Points d'entretien
- Inspection régulière des fuites, de la corrosion et du fonctionnement.
- Nettoyer et appliquer une protection anticorrosion sur les parties extérieures.
- Remplacez les sièges et les joints en cas de fuite.
- Pour les actionneurs électriques/pneumatiques : vérifier le moteur, l'alimentation en air et les fins de course.
- Ne réparez pas sous pression.
Scénarios d'application typiques
- Pétrochimique:mélange, déviation et commutation de milieu.
- Fabrication industrielle :systèmes hydrauliques et circuits de refroidissement.
- CVC municipal :mélange et distribution d'eau.
- Alimentaire et pharmaceutique :contrôle des fluides sanitaires (316L).
- Gaz & Energie :Commutation de ligne gaz naturel/GPL.
Pourquoi choisir les vannes Bolaisi
Système de qualité vérifié
Certifié àGB/T 19001-2016/OIN 9001:2015système international de gestion de la qualité.
Forgeage et usinage en interne
Contrôle complet du processus, de la matière première à la vanne finie, dans notre propre usine de Wenzhou.
100 % testé sous pression
Chaque robinet à bille en T est testé en coque et en étanchéité selon les exigences 1 000 WOG avant la livraison.
Assistance technique
Notre équipe technique vous aide à choisir le type T ou le type L, le matériau du siège, la norme de filetage et l'actionnement.
Gamme complète de produits
Nous fournissons égalementrobinets à tournant sphérique à filetage interne en acier inoxydable, robinets à tournant sphérique électriques en acier inoxydableetvannes à bille à bride à trois voies.
OEM et ODM disponibles
Tailles personnalisées, matériaux, types de filetage, actionnement et marquage sur plaque signalétique pris en charge.

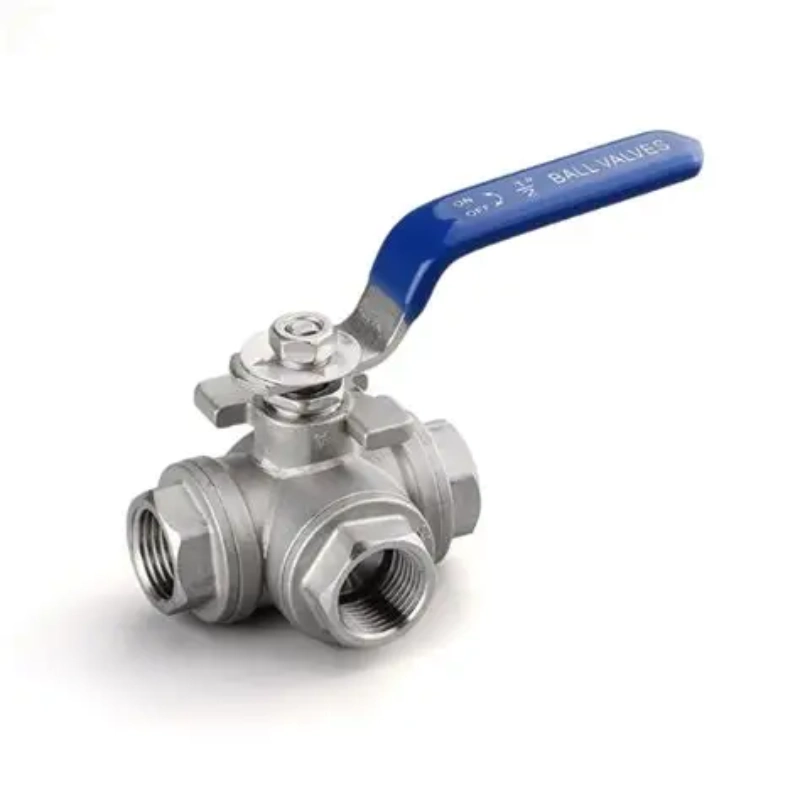

Image du produit
Foire aux questions
Quelle est la différence entre un robinet à tournant sphérique à trois voies de type T et un robinet à tournant sphérique de type L ?
Une boule de type T possède un passage en forme de T qui relie trois ports de manière interchangeable, ce qui la rend idéale pour mélanger, dévier et converger les flux. Une bille de type L possède un passage en forme de L qui relie seulement deux ports à la fois, ce qui la rend adaptée à la commutation et à l'arrêt du débit. Choisissez le type T pour le mélange et le type L pour dévier ou isoler les circuits.
Que signifie 1000 WOG sur un robinet à tournant sphérique ?
1 000 WOG signifie que la vanne est conçue pour une pression de service de 1 000 psi (≈6,9 MPa) dans les services d'eau, de pétrole et de gaz. Il s'agit d'une classification courante dans l'industrie pour les robinets à tournant sphérique filetés en acier inoxydable et indique leur adéquation aux canalisations moyenne-haute pression manipulant de l'eau, du pétrole, du gaz naturel, du GPL et de l'air comprimé.
Quelles tailles et normes de filetage sont disponibles ?
Nous fabriquons des robinets à boisseau sphérique en T à filetage interne en acier inoxydable de 1/4" à 2" (DN8 à DN50), avec des tailles principales de 1/2", 3/4", 1" et 1-1/2". Les options de filetage standard incluent NPT, BSPT et G (BSPP). Des normes de filetage personnalisées sont disponibles sur demande.
Ces vannes peuvent-elles être automatisées avec des actionneurs électriques ou pneumatiques ?
Oui. Tous les modèles disposent d'un support de montage ISO 5211 pour le montage direct de l'actionneur. Des actionneurs électriques (tout ou rien) et pneumatiques (simple ou double effet) sont disponibles en option, ce qui les rend adaptés aux systèmes de contrôle de processus automatisés. Voir notrerobinets à tournant sphérique électriques en acier inoxydablepour référence.
Quelle est la température maximale de travail ?
Avec des sièges en PTFE, la vanne gère -20 ℃ à 120 ℃. Avec les sièges PPL, la plage s'étend de -20 ℃ à 200 ℃. Pour des exigences de température plus élevées, veuillezContactez-nouspour une conception alternative appropriée.
Proposez-vous une fabrication OEM/ODM ?
Oui. En tant qu'usine directe, nous prenons en charge les matériaux de corps personnalisés, la configuration des billes T/L, les normes de filetage, l'actionnement, le type de poignée et la marque du client. Envoyez votre dessin ou spécification et nous vous proposerons un devis en conséquence.
Besoin d’un devis rapide pour des robinets à tournant sphérique en T en acier inoxydable ?
Envoyez-nous votre taille, norme de filetage, type de port T ou L, fluide et pression de service — nos ingénieurs vous répondront avec une solution technique dans les 24 heures.
