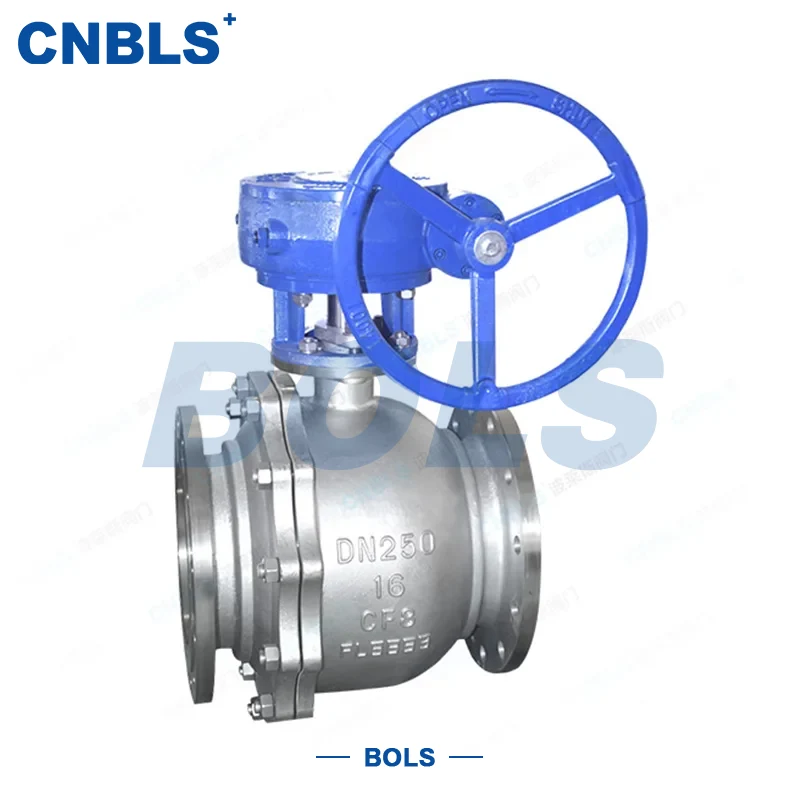

Robinets à tournant sphérique flottants à brides en acier inoxydable

Les vannes à bille flottante à bride en acier inoxydable sont une vanne d'arrêt de pipeline qui utilise une bille flottante comme élément de fermeture. Sous la pression du fluide, la bille est fermement pressée contre le siège de vanne en aval pour obtenir une étanchéité fiable. L'ouverture ou la fermeture complète s'effectue en tournant la boule de 90 degrés, ce qui permet une utilisation facile et une réponse rapide.

Cette vanne présente une structure simple et d'excellentes performances d'étanchéité. Il convient à diverses conditions de travail impliquant des fluides tels que l'eau, la vapeur, les produits pétroliers et les substances corrosives, et est largement utilisé dans les systèmes de canalisations industrielles, notamment le pétrole, le génie chimique, l'énergie électrique, l'alimentation et les produits pharmaceutiques.

Caractéristiques du produit

Matériau en acier inoxydable de haute qualité

Les composants clés, notamment le corps de la vanne, la bille et le siège de la vanne, sont fabriqués en acier inoxydable 304/316, offrant une excellente résistance à la corrosion et à l'usure pour garantir une fiabilité opérationnelle à long terme.

Connexion à bride pour une installation facile

Adoptant une connexion à bride standard, il permet une installation et un démontage pratiques et est compatible avec les systèmes de canalisations de différents diamètres et classes de pression.

Modes de fonctionnement diversifiés

Prend en charge l'actionnement manuel (volant), boîte de vitesses, électrique et pneumatique. Le mode de fonctionnement le plus approprié peut être sélectionné en fonction des exigences de contrôle automatique.

Excellentes performances d'étanchéité

Le siège de vanne est fabriqué à partir de matériaux d'étanchéité souples tels que le PTFE, le PFA ou l'ETFE, avec un taux de fuite conforme à la classe API VI pour garantir la sécurité du système de canalisation.

Large gamme d'applications

La vanne a une plage de température applicable de -29 ~ 180 ℃, couvrant des conditions de travail à haute, moyenne et basse pression de PN1,0 à PN42, et répond aux exigences de contrôle de différents débits et fluides.

Haute fiabilité et facilité de maintenance

La structure à bille flottante réalise une étanchéité auto-serrante sous pression moyenne. Il a une structure compacte, ne nécessite aucun support supplémentaire et est facile à entretenir, ce qui le rend adapté à un fonctionnement à long terme.

Applications

Les robinets à tournant sphérique flottants à brides en acier inoxydable conviennent à divers scénarios industriels :

● Arrêt et contrôle du débit des pipelines de pétrole et de gaz naturel

● Transport de milieux corrosifs tels que les acides, les alcalis et les sels dans la production chimique

● Contrôle des canalisations dans les systèmes de traitement de l'eau et de vapeur

● Transport de médias propres dans les industries alimentaires et pharmaceutiques

● Conduites haute température et haute pression dans les systèmes électriques et thermiques

● Scénarios d'arrêt du transport de liquides et des pipelines

Interprétation du modèle

Prenons l'exemple du modèle Q41F-16P :

Normes de conception et de fabrication

● API 6D : Une norme internationalement acceptée applicable à la conception et à la fabrication de robinets à tournant sphérique pour les industries du pétrole et du gaz naturel.

● GB/T 12237 : norme nationale chinoise, servant de référence pour la conception et la fabrication de vannes.

● ISO 5208 : Norme relative aux dimensions des brides et aux pressions nominales, garantissant que la vanne correspond à la canalisation.

● JB/T 308 : méthodes de test des vannes et règles d'inspection, garantissant la qualité et les performances du produit.

Tableau des paramètres techniques

Matériaux des composants

● Corps de vanne : Acier moulé WCB ou acier inoxydable CF8/CF8M

● Bille : matériau en acier inoxydable assorti au corps de la vanne

● Siège de vanne : joint souple en PTFE, PFA ou ETFE

● Tige de valve : acier inoxydable avec traitement de surface nitruré

● Emballage : Graphite flexible ou PTFE

● Fixations : acier inoxydable ou acier au carbone galvanisé

Points clés de la sélection

Analyse des conditions de travail

● Clarifier le type de support, la température, la viscosité et la corrosivité.

● Déterminer la pression de service maximale du système avec une marge de sécurité réservée.

Confirmation des paramètres

● Sélectionner le diamètre nominal DN en fonction des exigences de débit.

● Déterminez la pression nominale PN/classe en fonction de la conception du système.

● Choisissez la méthode de connexion (à bride, soudée ou filetée) en fonction de la canalisation.

● Sélectionnez le mode de fonctionnement (manuel, électrique ou pneumatique) en fonction des besoins d'automatisation.

Sélection des matériaux

● Corps de vanne : L'acier au carbone convient aux conditions de travail générales ; l'acier inoxydable convient aux milieux corrosifs.

● Matériau d'étanchéité : le PTFE convient à la plupart des fluides corrosifs ; des joints durs en métal peuvent être sélectionnés pour les milieux à haute température, haute pression ou contenant des particules.

Norme et certification

● S'assurer que la vanne est conforme aux normes de conception et de fabrication.

● Pour les projets internationaux, des certifications API, ISO et autres peuvent être requises.

Évaluation des fournisseurs

● Sélectionnez des fournisseurs jouissant d'une bonne réputation et d'une riche expérience, et demandez des échantillons, des paramètres techniques et des certificats d'assurance qualité.
