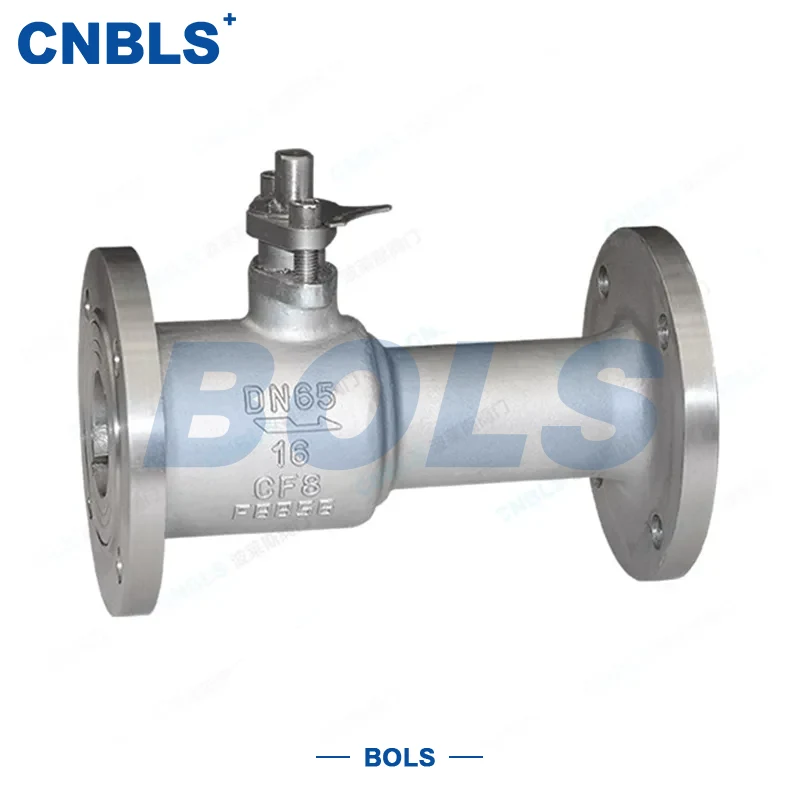

Vannes à bille de purge haute température en acier inoxydable

Les vannes à bille de purge haute température en acier inoxydable sont des vannes d'arrêt spécialement conçues pour les conditions de service à haute température et chargées d'impuretés. Construite en acier inoxydable résistant à la chaleur et équipée d'un système d'étanchéité métallique dur, la vanne offre une étanchéité fiable et un fonctionnement fluide dans des environnements thermiques sévères.

La vanne fonctionne grâce à une rotation de la bille de 90°. Lorsque l'alésage s'aligne avec le pipeline, le fluide est déchargé rapidement ; lorsqu'il est fermé, le système d'étanchéité à haute température assure une fermeture étanche. Par rapport aux robinets à tournant sphérique et aux robinets à piston conventionnels, les robinets à tournant sphérique de purge à haute température en acier inoxydable offrent une meilleure résistance à l'usure, des performances anti-érosion et une durée de vie plus longue, ce qui les rend adaptés aux opérations de purge continues ou fréquentes.

Conçue conformément à la norme GB/T 26145-2010 et aux normes associées, la vanne est conçue pour un fonctionnement sûr et stable dans les systèmes industriels exigeants.

Principales caractéristiques du produit

Construction en acier inoxydable résistant à la chaleur

Le corps et le chapeau de la vanne sont disponibles en acier inoxydable 316L, 321 ou 310S pour s'adapter à différentes plages de température, offrant une forte résistance à la corrosion et à l'oxydation à haute température.

Système de scellage dur en métal

Le siège et la bille sont recouverts d'alliage Stellite ou recouverts de carbure de tungstène. Cette paire d'étanchéité de haute dureté maintient une étanchéité fiable même dans les milieux contenant des particules solides.

Chemin de flux anti-colmatage à port complet

La conception à grand alésage direct améliore l'efficacité de la purge et réduit le risque de blocage, en particulier dans les applications contenant des boues ou des débris.

Bonnet allongé pour la protection thermique

La conception du chapeau à col long isole la chaleur de la zone de garniture, protégeant les composants d'étanchéité de la tige et améliorant la fiabilité opérationnelle en service à haute température.

Fonctionnement fluide et stable

Avec une bille montée sur tourillon et une conception anti-grippage, les vannes à bille de purge haute température en acier inoxydable maintiennent un faible couple de fonctionnement et des performances stables même dans des conditions de dilatation thermique.

Principaux paramètres techniques

Spécifications matérielles

Applications typiques

Les robinets à tournant sphérique de purge à haute température en acier inoxydable sont largement utilisés dans les systèmes nécessitant un contrôle fiable de la purge à haute température :

Unités de traitement pétrochimique

Lignes de purge des chaudières des centrales électriques

Pipelines métallurgiques à haute température

Industries du caoutchouc et du papier

Systèmes d'huile de transfert de chaleur

Eaux usées à haute température avec particules

Il est particulièrement adapté aux services difficiles impliquant des températures élevées, des pressions élevées et des contaminants solides.

Lignes directrices de sélection

Pour garantir le bon fonctionnement des robinets à tournant sphérique de purge haute température en acier inoxydable, tenez compte des éléments suivants :

Correspondance de température

≤600°C : 316L

600-650°C : 321

>650°C : 310S

Sélection du sceau

Service de particules légères : joint dur Stellite

Érosion sévère : revêtement en carbure de tungstène

Utilisez toujours une garniture en graphite haute température

Correspondance de pression et de taille

Sélectionnez la classification PN en fonction de la pression de conception du pipeline. À haute température, la pression admissible doit être corrigée conformément à GB/T 12224. Choisissez la taille de l'alésage en fonction du débit et de la taille des particules.

Médias spéciaux

Pour le service acide, mettez à niveau les matériaux selon NACE MR0175 si nécessaire.

Notes d'installation et d'entretien

Éloignez le capot allongé des principales sources de chaleur.

Serrer les boulons de bride uniformément en croix

Ouvrir lentement la vanne pendant la purge pour éviter les coups de bélier

Appliquer de la graisse haute température tous les 3 à 6 mois

Inspecter périodiquement les surfaces d'étanchéité pour déceler l'usure

Ouvrir complètement et rincer la vanne avant de longs arrêts

Une installation appropriée et un entretien de routine prolongeront considérablement la durée de vie et réduiront les temps d'arrêt imprévus.
