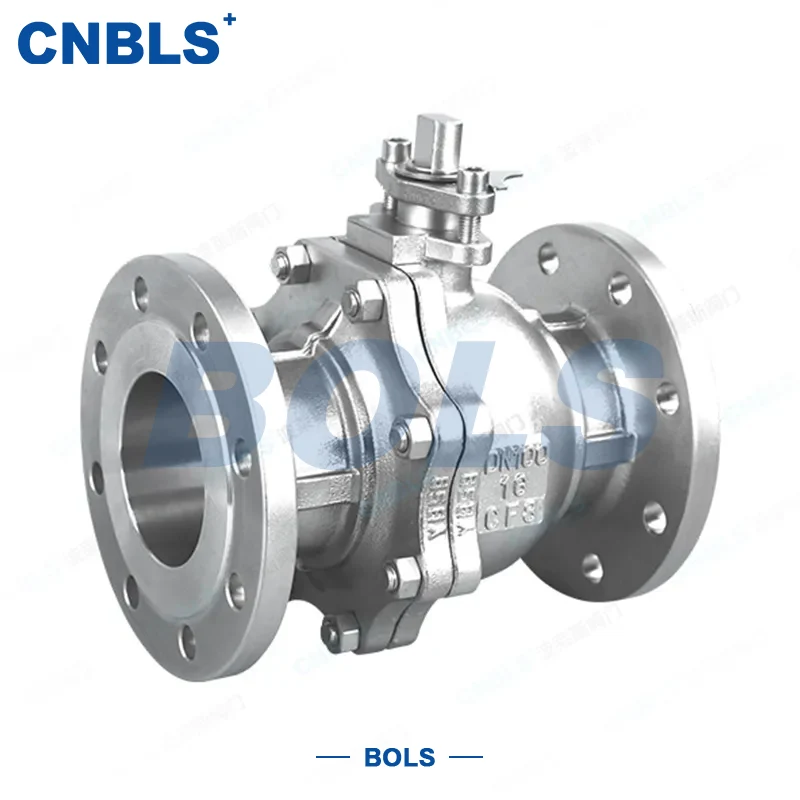

Robinets à bille à bride en acier inoxydable GB

Les vannes à bille à bride en acier inoxydable GB sont une vanne d'arrêt et de régulation rotative conçue et fabriquée en stricte conformité avec les normes nationales chinoises (GB). Fabriqué entièrement en acier inoxydable avec un raccord à bride standard national, il peut être directement adapté à divers systèmes de tuyauterie industrielle en Chine.

Le noyau de la vanne se compose d'un corps/chapeau de vanne en acier inoxydable, d'une bille, d'une tige, d'un siège en acier inoxydable et d'actionneurs manuels/pneumatiques/électriques en option. Tous les composants sont conformes aux normes nationales correspondantes, garantissant la stabilité et la compatibilité du produit.

Son principe de fonctionnement est simple et clair : la tige entraîne la bille en rotation autour d'un axe vertical.

● À 0°, l'alésage de la bille est entièrement aligné avec le chemin d'écoulement du pipeline — la vanne est complètement ouverte, permettant un écoulement fluide du fluide.

● Après une rotation de 90°, l'alésage est complètement désaligné avec le trajet d'écoulement — la vanne est complètement fermée, bloquant hermétiquement le fluide.

● Lorsqu'il est tourné entre 0° et 90°, il permet une régulation précise du débit.

Il intègre à la fois des fonctions d'arrêt et de régulation, adaptées à diverses conditions de travail industriel.

Caractéristiques principales du produit

Conforme aux normes GB, forte adaptabilité

Conçus et fabriqués conformément aux normes nationales de base, notamment GB/T 12237 et GB/T 12224. Les connexions à bride sont conformes à la norme GB/T 9113, permettant une connexion directe aux canalisations à brides GB grand public sans modification, garantissant une installation facile et efficace.

Construction entièrement en acier inoxydable, excellentes performances

Fabriqué en acier inoxydable 304/316/316L, offrant une résistance exceptionnelle à la corrosion, une résistance aux températures élevées et une résistance à l'usure. Il peut servir des supports corrosifs pendant une longue durée de vie sans rouille ni dommage.

Fonctionnement rapide, régulation précise

Conception marche-arrêt rotative à 90° :

● Type manuel : temps marche-arrêt ≤ 30 s

● Type pneumatique : ≤ 5 s

● Type électrique : ≤ 10 sLarge plage de régulation du débit avec un taux de variation de 100 : 1 pour un contrôle précis du débit.

Étanchéité fiable, sans fuite

Disponible en versions à étanchéité souple (PTFE/EPDM/PPL) et à étanchéité dure (rechargement dur en alliage Stellite). Les surfaces d'étanchéité sont usinées avec précision et la structure de la tige à joint arrière empêche efficacement les fuites externes, garantissant ainsi la sécurité du pipeline.

Structure flexible, large compatibilité

Prend en charge les structures à billes flottantes et à billes fixes :

● Bille flottante : pour moyennes et basses pressions (PN16~PN40), petits et moyens diamètres — structure simple, rentable.

● Bille fixe : pour haute pression (PN63 et plus), grands diamètres — faible couple de fonctionnement, étanchéité stable. Des actionnements manuels, pneumatiques et électriques sont disponibles pour différents scénarios d'installation.

Spécifications de base

Scénarios d'application

Avec une excellente résistance à la corrosion, une résistance aux températures élevées et une compatibilité GB, les robinets à tournant sphérique à bride en acier inoxydable GB sont largement utilisés dans divers domaines industriels nationaux en tant qu'élément clé pour l'arrêt, la régulation et le détournement des fluides.

Les applications typiques incluent :

● Industrie pétrochimique : pétrole brut, pétrole raffiné, matières premières chimiques, en particulier milieux corrosifs contenant du soufre et du chlore.

● Approvisionnement en eau et drainage municipaux : eau du robinet, traitement des eaux usées, eau contenant du chlore.

● Chimie fine, pharmaceutique et agroalimentaire : version 316L pour applications de haute pureté, corrosives et hygiéniques.

● Industrie électrique : Vapeur, eau de refroidissement à haute température et moyenne/haute pression.

● Autres domaines : Gaz naturel, GPL, métallurgie, mines et autres pipelines corrosifs.

Guide de sélection

Fonctionnement et entretien

Notes d'installation

● Avant l'installation : Vérifiez que le modèle, la pression, le matériau, le diamètre, le type de joint et la face de la bride correspondent au pipeline. Vérifiez les fissures, la rouille et la rotation fluide de la tige.

● Installation de la bride : Conformez-vous aux normes GB 50235 et GB/T 9113. Utilisez les joints correspondants. Serrez les boulons en diagonale et uniformément pour éviter toute déformation ou fuite de la bride. Nettoyer les surfaces d'étanchéité avant l'installation.

Règles de fonctionnement

● Ouverture/fermeture : Maintenez la rotation entre 0° et 90° pour éviter tout dommage. Ajustez le débit lentement.

● Pneumatique/Électrique : mettez d'abord les actionneurs en service pour assurer la synchronisation des signaux avant le fonctionnement.

Entretien régulier

● Inspection de routine : vérifiez l'étanchéité des brides, du chapeau et des joints de tige ; serrez ou remplacez les pièces si nécessaire.

● Lubrification : Appliquez de la graisse compatible avec l'acier inoxydable sur la garniture de tige et les roulements. Nettoyer périodiquement les composants internes ; remplacez la bille/le siège usé.

● Conditions particulières : Utiliser des matériaux résistants à la corrosion pour un service acide ; vannes à joint dur coupe-feu pour zones inflammables ; joints basse température et graisse pour service cryogénique.

● Pour les vannes à ralenti prolongé : mettez en service à vide, nettoyez les débris et effectuez un simple test d'étanchéité avant le redémarrage.

Normes de conception et de fabrication

Les robinets à tournant sphérique à bride en acier inoxydable GB sont conçus, fabriqués et inspectés conformément :

● Conception de la vanne : GB/T 12224, GB/T 12237, GB/T 13927

● Structure et bride : GB/T 12221, GB/T 9113

● Matériel : GB/T 1220, GB/T 13401, GB/T 17491
