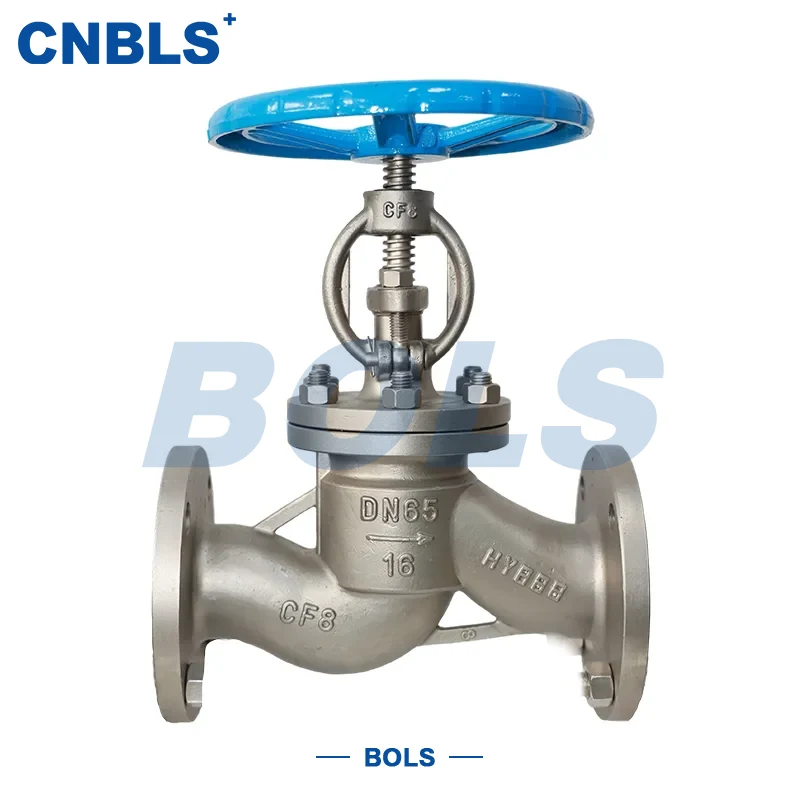

Vannes à soupape à bride en acier forgé en acier inoxydable

Les vannes à soupape à bride en acier forgé en acier inoxydable sont fabriquées avec une technologie de forgeage intégrée et appartiennent à des vannes d'arrêt et de régulation à haute résistance. La structure de base se compose d'un corps, d'un chapeau et d'un disque forgés en acier inoxydable. La vanne permet un contrôle marche-arrêt fiable et une régulation précise du débit en entraînant le disque de haut en bas via la tige de vanne.

Par rapport aux vannes conventionnelles en acier moulé, les vannes à soupape à bride en acier forgé en acier inoxydable présentent une densité de matériau plus élevée, une plus grande résistance mécanique et une résistance aux chocs plus stable. Avec un acier inoxydable résistant à la corrosion et une structure d'étanchéité mature, les vannes peuvent fonctionner pendant longtemps dans des environnements à haute température, haute pression et corrosifs. canalisations.

Structure de base et fonctionnalités de performance

■ Corps forgé intégralLe corps et le chapeau sont produits par forgeage à matrice ouverte ou fermée, avec une structure interne dense et exempte de porosité de coulée. La stabilité structurelle est supérieure aux vannes coulées dans des conditions de pression ou d'impact fluctuantes.

■ Passage de débit directLa conception standard à passage direct réduit la résistance locale au débit et fournit une régulation de débit plus linéaire, idéale pour les systèmes de processus nécessitant un contrôle stable.

■ Structure extérieure à vis et étrier OS&YLa conception de la tige montante permet une observation claire de la position de la vanne. Les filetages de tige sont isolés du milieu, prolongeant ainsi la durée de vie.

■ Solutions d'étanchéité multiples Un joint dur en métal ou un joint souple en PTFE est disponible en fonction des conditions de service, permettant aux vannes de couvrir à la fois les applications à haute température, haute pression et à fluide propre.

Paramètres techniques de base

Configuration du matériau principal Corps et capot

Corps et Bonnet

Garniture et scellement

● Tige de valve : acier inoxydable à durcissement par précipitation 316 ou 17-4PH

● Siège/disque : revêtement dur en stellite ou joint en matériau du corps

● Emballage : type flexible en graphite ou renforcé de PTFE

● Joint de bride : joint enroulé en spirale / joint annulaire PTFE / RJ

Avec le système de matériaux ci-dessus, les vannes à soupape à bride en acier forgé en acier inoxydable atteignent des performances équilibrées en termes de résistance à l'usure et de stabilité d'étanchéité.

Options d'actionnement et de connexion

Avec une configuration appropriée de l'actionneur, les vannes à soupape à bride en acier forgé en acier inoxydable peuvent fonctionner de manière stable dans les systèmes automatisés.

Lignes directrices pour la sélection des clés

Sélection par classe de pression

● Pour PN100 et supérieur ou pression fluctuante : structure forgée préférée

● Pour ultra haute pression : face de bride RJ recommandée

Sélection des matériaux par corrosivité

● Service général : 304

● Service chlore ou acide : 316L

● Pour les températures élevées : vérifier la contrainte admissible du matériau

Sélection par exigence d'étanchéité

● Haute température, haute pression, contenant des particules : joint dur en métal

● Service propre avec contrôle strict des fuites : joint souple en PTFE

Correspondance par mode de fonctionnement

● DN≤80 et basse fréquence de fonctionnement : manuel

● Commande à distance ou automatique : électrique/pneumatique

● Haute pression de gros calibre : engrenage conique

Installation, exploitation et maintenance

Installation

● Vérifier le modèle, la classe de pression et la compatibilité des matériaux

● Vérifier les dommages mécaniques sur les surfaces forgées

● Installer dans le sens d'écoulement marqué sur le corps : entrée basse, sortie haute

Mise en service et exploitation

● Opérer manuellement en douceur et lentement pour éviter les chocs

● Effectuer des tests de pression à vide et étape par étape pour les vannes électriques/pneumatiques

● Garantir l'absence de fuite avant le démarrage des systèmes haute pression

Entretien

● Inspectez régulièrement les joints de presse-étoupe et de bride.

● Tests non destructifs UT/MT recommandés pour un service à long terme

● Réparer les surfaces d'étanchéité du disque et du siège si les performances de régulation diminuent.

Redémarrer après l'arrêt

● Vérifiez le bon fonctionnement en tournant manuellement avant le démarrage

● Effectuer des tests de coque et de joint si nécessaire

● Mise en service uniquement après avoir passé l'inspection

Applications

Avec une structure forgée à haute résistance et un système d'étanchéité fiable, les vannes à soupape à bride en acier forgé en acier inoxydable sont largement utilisées dans :

● Transport pétrolier et gazier

● Usines chimiques à haute pression

● Systèmes d'énergie thermique et nucléaire

● Plateformes offshore et marines

● Pipelines de traitement haute température et haute pression
