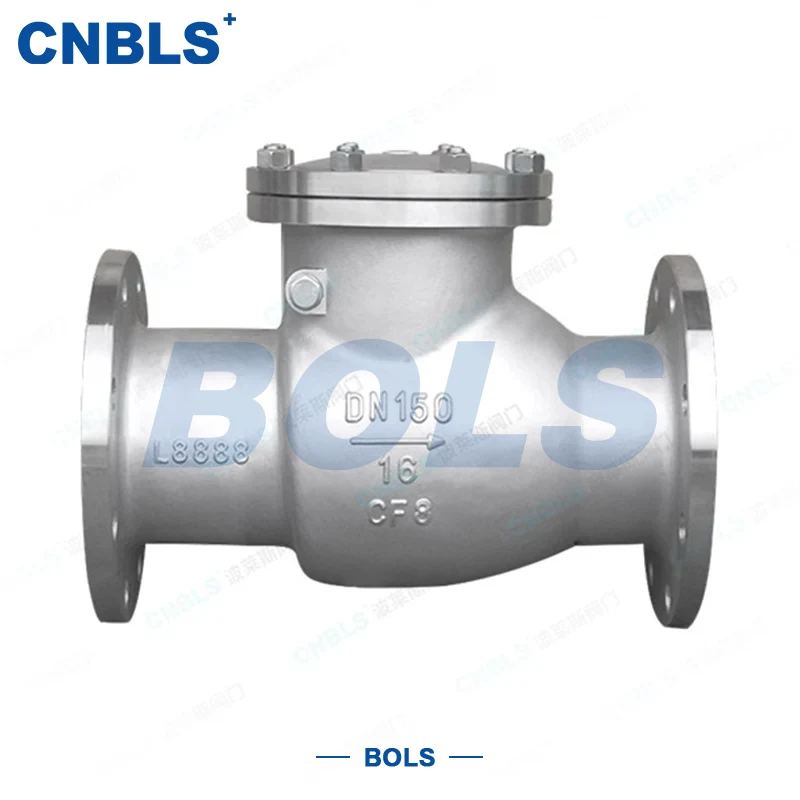

Clapets anti-retour à bride pivotante en acier inoxydable GB

Les clapets anti-retour à bride pivotante en acier inoxydable GB sont des clapets anti-retour automatiques conçus conformément aux normes nationales chinoises GB. Le corps principal est en acier inoxydable 304/316/316L et la vanne s'ouvre et se ferme automatiquement par la pression du fluide sans alimentation externe.

Pendant le flux vers l'avant, le disque tourne autour de la charnière pour s'ouvrir, assurant un passage fluide du fluide. En cas de reflux, le disque se ferme rapidement sous son propre poids et sous la pression inverse pour bloquer hermétiquement le reflux, protégeant ainsi les pompes, les compresseurs, les échangeurs de chaleur et l'ensemble du système de canalisations contre les chocs et les dommages.

Le matériau en acier inoxydable offre une excellente résistance à la corrosion, une résistance aux températures élevées et une résistance à l'érosion, tandis que la connexion à bride assure une installation facile, une connexion ferme et de fortes performances d'étanchéité.

Les clapets anti-retour à bride pivotante en acier inoxydable GB sont largement utilisés dans les systèmes de tuyauterie standard GB avec des exigences élevées en matière de protection contre la corrosion et d'étanchéité, tels que les industries pétrochimiques, d'approvisionnement en eau et de drainage municipaux, d'énergie, alimentaires et pharmaceutiques.

Avantages principaux du produit

Norme GB, haute universalité

Les dimensions, les brides, la pression et la structure sont toutes conçues selon les normes GB, permettant le remplacement direct des vannes domestiques de même spécification sans aucun problème d'adaptation d'installation.

Entièrement en acier inoxydable, résistant à la corrosion et durable

Convient à divers environnements corrosifs tels que l'eau chlorée, les acides-bases, les eaux usées et les milieux chimiques, avec une durée de vie beaucoup plus longue que les vannes ordinaires en acier au carbone.

Structure pivotante à faible résistance à l'écoulement et fonctionnement stable

Le disque s'ouvre par basculement, offrant un passage d'écoulement fluide, une faible perte de pression et une ouverture/fermeture sensible, réduisant efficacement l'impact des coups de bélier.

Options de double étanchéité disponibles

Joint dur en métal pour les conditions à haute température et contenant des particules ; Joint souple en PTFE pour des exigences de propreté, de basse température et de fuite nulle.

Connexion à bride fiable et entretien facile

Montage et démontage faciles, adaptés à divers pipelines industriels, stations de pompage, stations d'échange thermique et systèmes de traitement de l'eau.

Paramètres techniques de base

Normes de conception et d'application

La conception, les matériaux, le traitement et les tests en usine de cette série de vannes sont strictement conformes au système de normes nationales GB, offrant une forte universalité et une bonne interchangeabilité.

● Clapet anti-retour à battant : GB/T 12236

● Indice de pression-température : GB/T 12224

● Dimension face à face : GB/T 12221

● Norme de bride : GB/T 9113

● Normes matérielles : GB/T 1220, GB/T 13401

● Soudage par recouvrement de joint : GB/T 17491

● Test de pression et d'étanchéité : GB/T 13927

● Spécification d'installation : GB 50235

Matériaux des composants

Les clapets anti-retour à bride pivotante en acier inoxydable GB sont dotés d'un corps entièrement en acier inoxydable avec des surfaces d'étanchéité renforcées, offrant une résistance et une résistance globales constantes à la corrosion.

● Corps / Capot : Inox 304/316/316L

● Disque : Corps en acier inoxydable + revêtement en alliage dur Stellite ou bague d'étanchéité souple en PTFE

● Siège : base en acier inoxydable + couche de recouvrement en alliage dur

● Mécanisme de charnière : Acier inoxydable forgé ; arbre en 17-4PH ou 2Cr13

● Joint de bride : joint spiralé 316L

● Boulons/Écrous : Inox 304/316, résistance à la corrosion constante avec le corps

Guide de sélection

1. Sélection par classe de pression

● PN10/PN16 : Approvisionnement en eau et drainage municipal, eau en circulation

● PN25/PN40 : Industrie générale, produits pétroliers, génie chimique

● PN63/PN100 : moyenne-haute pression, haute température, conditions d'impact

2. Sélection par structure de disque en fonction du diamètre

● DN15～DN50 : type pivotant à disque unique, structure simple

● DN65 et supérieur : type à disques doubles/multiples, réduisant les coups de bélier et les vibrations

3. Sélection par type de scellage en fonction du milieu et de la température

● Au-dessus de 200 ℃, particules, forte abrasion → Joint dur en métal

● ≤200℃, milieu propre, aucune fuite requise → joint souple en PTFE

4. Sélection par matériau en fonction de la corrosivité

● Faible corrosion (eau, air) → 304

● Corrosion moyenne (chlorée, acide faible) → 316

● Forte corrosion, température ultra-basse → 316L

5. Correspondance des faces de bride

Confirmez le type de bride de pipeline : face surélevée RF / face mâle-femelle FM / face de joint annulaire RJ pour garantir la cohérence.

Installation et maintenance

Exigences d'installation

● Vérifiez que la pression, le diamètre, le matériau et la face de la bride correspondent au pipeline avant l'installation.

● Installer dans le sens d'écoulement indiqué par la flèche

● L'installation horizontale est préférable ; réserver un espace d'ouverture côté disque

● Serrer les boulons de bride en diagonale et uniformément

Entretien courant

● Inspectez régulièrement les brides et les joints du chapeau pour déceler les fuites.

● Nettoyer les impuretés dans la cavité de la valve pour éviter le blocage des charnières

● Appliquez de la graisse haute température sur l'arbre de charnière.

● Les surfaces d'étanchéité usées peuvent être réparées par soudage par recouvrement pour réduire les coûts d'exploitation

Dépannage

● Fermeture incorrecte : vérifiez s'il y a des corps étrangers ou des dommages sur le disque, la charnière et les surfaces d'étanchéité.

● Fuite externe : resserrez les boulons ou remplacez les joints.

● Action bloquée : démonter, nettoyer les impuretés internes et corriger le mécanisme de charnière

Domaines d'application

Avec une universalité conforme à la norme GB, une résistance fiable à la corrosion et une étanchéité stable, les clapets anti-retour à bride pivotante en acier inoxydable GB sont largement utilisés dans :

● Industrie pétrochimique et pipelines de procédés

● Approvisionnement en eau municipale et drainage, traitement de l'eau chlorée

● Systèmes auxiliaires de centrale électrique et de centrale électrique

● Systèmes alimentaires, pharmaceutiques et de fluides propres

● Métallurgie, construction navale, canalisations d'eau de mer et autres fluides corrosifs
