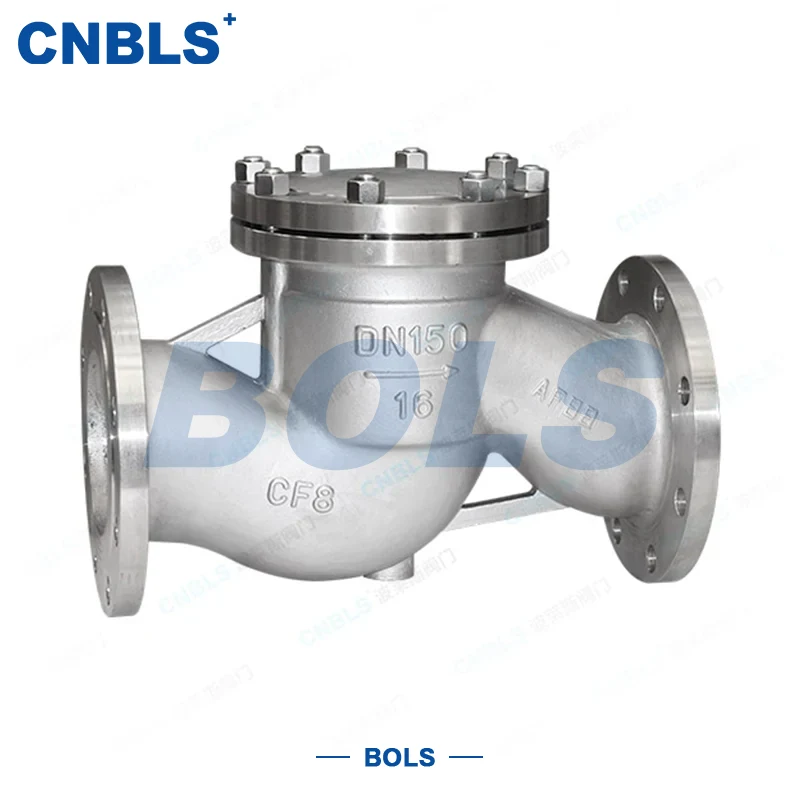

Clapets anti-retour à levage en acier inoxydable

Les clapets anti-retour à levage en acier inoxydable (série H41H) sont des clapets anti-retour à levage automatique conçus professionnellement conformément à la norme GB/T 12235. Le corps principal est en acier inoxydable 304/316/316L, avec une structure métallique à joint dur où le disque et le siège sont recouverts de carbure de tungstène. Ils sont spécialement conçus pour empêcher le reflux et protéger les canalisations et les équipements.

La vanne s'ouvre et se ferme automatiquement à moyenne pression :

● Le flux vers l'avant soulève le disque, permettant un passage en douceur.

● Le reflux pousse le disque à se fermer rapidement par gravité et pression inverse, formant un joint étanche sans fuite.

Avec un passage d'écoulement direct et un mécanisme de guidage vertical, la vanne présente une action stable, une réponse rapide et une faible résistance au débit. Il convient à un fonctionnement à long terme dans des conditions difficiles telles que la corrosion, les températures élevées et les milieux contenant des particules.

Ces vannes sont largement utilisées dans les secteurs de la pétrochimie, de l'approvisionnement et du drainage de l'eau municipale, de l'énergie, de l'alimentation et de la pharmacie, de la métallurgie et d'autres industries, en particulier pour les canalisations basse à haute pression avec des fluides corrosifs.

Paramètres techniques de base

Structure et composition des matériaux

L'ensemble de la série de clapets anti-retour à levage en acier inoxydable est doté d'un corps en acier inoxydable résistant à la corrosion et de surfaces d'étanchéité renforcées, améliorant considérablement la durée de vie et la fiabilité globales.

1. Principaux composants et matériaux

● Corps/Couvercle : acier inoxydable 304, 316, 316L (GB/T 1220)

● Disque : Corps inox + revêtement dur Stellite

● Assise : Piétement inox + revêtement dur Stellite

● Guide : Acier inoxydable forgé, levage en douceur sans coincement

● Joint : joint enroulé en spirale 316L (GB/T 4622.1)

● Boulons/Écrous : acier inoxydable 304/316 pour une adaptation à la corrosion

2. Caractéristiques structurelles

● Guide de levage vertical, mouvement stable du disque sans déviation

● Circuit d'écoulement direct, faible perte de pression

● Joint dur en métal : résistant aux hautes températures, à l'érosion et à l'usure

● Connexion à bride pour une installation et une maintenance faciles

● Fonctionnement entièrement automatique, aucun actionnement électrique/pneumatique nécessaire

Normes de conception et de fabrication

Les clapets anti-retour à levage en acier inoxydable respectent les normes nationales tout au long du processus, de la conception et de la fabrication à l'inspection, garantissant ainsi l'interchangeabilité et la sécurité.

● Structure du clapet : GB/T 12235 (clapet anti-retour de levage)

● Indice de pression et de température : GB/T 12224

● Face à face : GB/T 12221

● Bride : GB/T 9113 (RF)

● Matériel : GB/T 1220, GB/T 13401

● Rechargement dur : GB/T 17491

● Test de pression et d'étanchéité : GB/T 13927

● CND : JB/T 6439

● Installation : GB 50235

Avantages principaux

Forte résistance à la corrosion

Corps entièrement en acier inoxydable pour une longue durée de vie dans l'eau chlorée, les acides/alcalis faibles, l'eau de mer et les milieux chimiques.

Étanchéité fiable et longue durée de vie

Disque et siège recouverts d'alliage Stellite, résistants à l'usure et aux températures élevées, réduisant considérablement les fuites et la fréquence de remplacement.

Action sensible et excellent anti-reflux

La structure de levage vertical se ferme rapidement, protégeant efficacement les pompes, les compresseurs et les échangeurs de chaleur contre les coups de bélier et les dommages causés par le reflux.

Faible résistance à l'écoulement et économie d'énergie

La conception directe garantit un débit fluide, idéal pour les pipelines industriels continus.

Norme GB et interchangeable

Les dimensions, les brides et les pressions nominales sont conformes aux normes nationales, remplacement direct des vannes de même spécification.

Guide de sélection

1. Sélectionnez par pression et modèle

● PN16 : Alimentation en eau à pression normale, eau en circulation

● PN25 : Huile industrielle générale, milieux chimiques

● PN40/63 : Pression moyenne-haute, haute température, impact important

Signification du suffixe :

● P : acier inoxydable 304

● R : acier inoxydable 316

2. Sélectionnez par corrosion

● Eau propre, air, corrosion faible → 304 (P)

● Chlorure, acide faible/alcali → 316 (R)

● Forte corrosion, sel élevé, haute température → 316L

3. Sélectionnez par température

● Température normale : Tous les aciers inoxydables

● Haute température ≤550°C : joint dur Stellite

● Basse température ≥-40°C : Acier inoxydable basse température

4. Remarque d'installation critique

● Installation horizontale UNIQUEMENT

● La flèche d'écoulement doit correspondre à la direction du milieu

● NE PAS installer verticalement

Installation, exploitation et maintenance

1.Installation

● Vérifiez le modèle, la pression, la taille et le matériau avant l'installation.

● Nettoyer la canalisation pour éviter que des débris ne coincent le disque

● Serrer les boulons de bride en croix ; utiliser des joints spiralés

● Effectuer un test hydrostatique après l'installation

2. Inspection de routine

● Vérifiez l'étanchéité des brides et du chapeau.

● Observez les bruits ou vibrations anormaux

● Augmenter la fréquence d'inspection pour les services à haute température/corrosifs

3. Entretien

● Nettoyer la cavité et le guide pendant l'arrêt

● Inspectez le disque et le siège pour déceler l'usure ; re-superposer si nécessaire

● Vérifiez la flexibilité de levage du disque avant de redémarrer après une longue période d'arrêt.

4. Dépannage

● Fuite : vérifiez les surfaces d'étanchéité, les joints et le couple des boulons.

● Disque coincé : Démonter, nettoyer, aligner le guide

● Mauvaise étanchéité : Réparer les surfaces d'étanchéité, vérifier le retour du disque

Applications et secteurs

Les clapets anti-retour à levage en acier inoxydable, avec leur structure stable et leur forte résistance à la corrosion, conviennent pour :

● Pétrochimie : pipelines de traitement, solvants, transport de pétrole

● Municipal : approvisionnement en eau, assainissement, traitement de l'eau chlorée

● Alimentation : Systèmes auxiliaires, vapeur, conduites de condensats

● Agroalimentaire et pharmaceutique : milieux propres, pipelines hygiéniques

● Métallurgie et construction navale : pipelines à haute température, corrosifs et à haute pression
