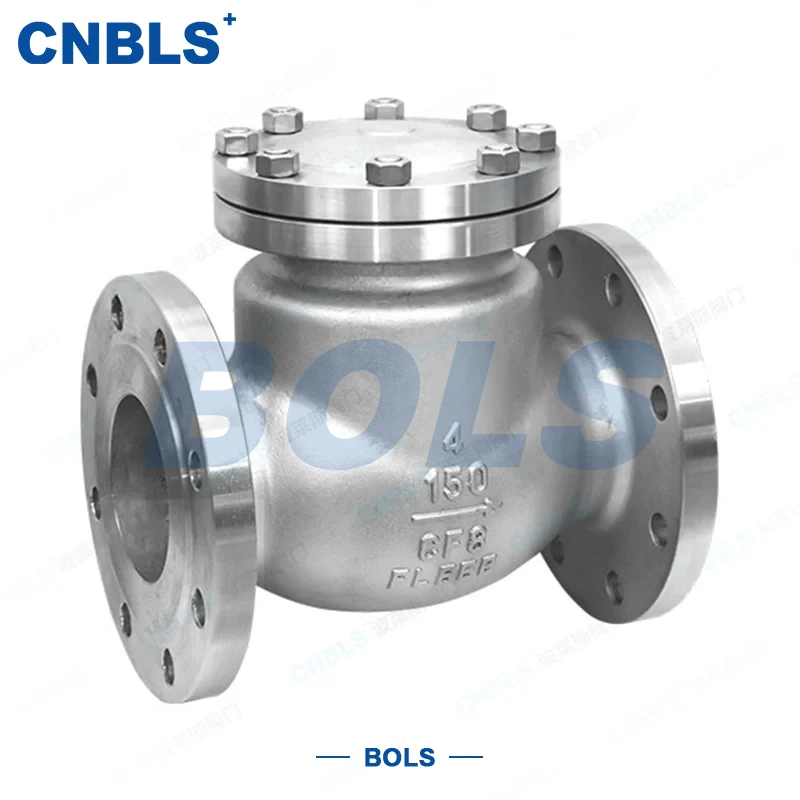

Clapets anti-retour à bride pivotante en acier inoxydable ANSI

Les clapets anti-retour à bride battante en acier inoxydable ANSI sont des vannes d'arrêt automatiques conçues et fabriquées strictement selon les normes ANSI/ASME.

Le principe de fonctionnement est simple et fiable : pendant l'écoulement vers l'avant, une pression moyenne fait tourner le disque autour de la charnière pour l'ouvrir, assurant ainsi un écoulement fluide. En cas de reflux, le disque se ferme automatiquement sous son propre poids et sa pression inverse, empêchant ainsi le reflux et protégeant le système de tuyauterie et l'équipement en aval.

Dotés de connexions à brides fermes et faciles à entretenir et d'une excellente résistance à la corrosion, ces vannes sont largement utilisées dans les systèmes de tuyauterie ANSI pour les industries pétrochimiques, du gaz naturel, de l'alimentation et de la pharmacie, du traitement de l'eau et des centrales électriques.

Paramètres techniques de base

Avantages principaux du produit

Conforme à la norme ANSI, forte adaptabilité

Conçu et fabriqué strictement conformément aux normes ANSI/ASME, API et autres normes américaines. Il peut être directement appliqué à divers systèmes de tuyauterie ANSI sans modification supplémentaire, réduisant ainsi les coûts d'approvisionnement et d'installation. Les clapets anti-retour à bride pivotante en acier inoxydable ANSI sont des composants clés pour la prévention du reflux dans les pipelines ANSI.

Entièrement en acier inoxydable, résistant à la corrosion et durable

Adopte l'acier inoxydable ANSI tel que F304/CF8, F316/CF8M, avec une excellente résistance à la corrosion, aux températures élevées et à l'usure. Il garantit un fonctionnement stable à long terme dans les milieux acides, chlorés et autres corrosifs, réduisant ainsi la fréquence de remplacement et les coûts de maintenance.

Structure pivotante, efficacité de débit élevée

La conception à disque simple/double/multi convient à différents diamètres. Passage d'écoulement fluide, faible résistance et fonctionnement sensible. La réponse de fermeture aussi rapide que 0,5 s bloque rapidement le reflux, protégeant efficacement les pompes, les compresseurs et les équipements en aval contre les coups de bélier.

Étanchéité fiable, large gamme d'applications

Joint dur pour les conditions à haute température, chargées de particules et à forte usure ; joint souple pour températures moyennes-basses et supports propres. Le raccord à bride ferme est conforme à la norme API 598 classe IV avec zéro fuite visible, adapté aux conditions de pression faible à moyenne-haute.

Pas de disque externe, opération facile

S'ouvre et se ferme automatiquement par pression moyenne et gravité du disque, aucune puissance supplémentaire requise. Structure simple, performances stables, investissement en équipement et consommation d'énergie réduits.

Matériaux et structure des composants

(Mettre en valeur la qualité, assurer des performances stables)

Matériaux des composants de base

(Conforme ANSI, qualité contrôlable)

● Corps/Couvercle : ASTM A182 F304/F316 (forgé), ASTM A351 CF8/CF8M (coulé), tous deux répondent aux normes de matériaux ANSI pour différentes conditions corrosives.

● Disque : Même matériau que le corps + revêtement en alliage Stellite (ASTM A417 pour joint dur), ou acier inoxydable + bague d'étanchéité souple en PTFE (joint souple), équilibrant étanchéité et durabilité.

● Mécanisme de charnière : Acier inoxydable 316 forgé ; arbre de charnière en acier inoxydable 17 4PH à durcissement par précipitation (ASTM A193 630), améliorant considérablement la résistance à l'usure et la résistance pour éviter le coincement.

● Joints : anneau en alliage Inconel pour haute température ; Caoutchouc PTFE/perfluoroéther pour milieux propres à température moyenne-basse ; Joint spiralé 316L (ANSI B16.20) pour l'étanchéité des brides.

● Boulons/écrous : ASTM A193 B8/B8M (boulons en acier inoxydable), ASTM A194 8/8M (écrous correspondants), conformes aux normes de fixation haute pression ANSI, matériau du corps assorti pour une résistance constante à la corrosion.

Caractéristiques structurelles

(Conception scientifique pour les conditions ANSI)

Structure de type pivotant avec options flexibles de disques simples/doubles/multi en fonction du diamètre. Plaquette à bride/structure unitaire pour différents besoins d'installation. Charnière externe pour un entretien facile.

Normes de conception et de fabrication

Lignes directrices de sélection

Correspond précisément à la classe de pression ANSI

Classe 150 (PN20) pour basse pression ; Classe 300 (PN50) pour moyenne pression ; Classe 600 (PN100) pour pression moyenne-haute. Correspond strictement à la classe du pipeline pour éviter la surpression. Les clapets anti-retour à bride pivotante en acier inoxydable ANSI doivent être sélectionnés en conséquence pour un fonctionnement sûr.

Sélectionnez la structure du disque par diamètre

Petit diamètre (NPS 1/2"~2") : type pivotant à disque unique, faible résistance, action sensible. Grand diamètre (NPS 3" et plus) : disque double/multi, réduit les vibrations et les risques de coups de bélier.

Choisissez le type d'étanchéité par condition de travail

Haute température (> 200 ℃), particules ou usure élevée → joint dur en métal (revêtement Stellite). Température moyenne-basse (≤ 200 ℃), support propre → joint souple (PTFE/perfluoroéther) pour une fuite proche de zéro.

Adaptez le matériau à une corrosion moyenne

Médias généraux non corrosifs → 304 (F304/CF8). Médias chlorés, acides ou corrosifs → 316 (F316/CF8M). Corrosion sévère → mise à niveau vers un acier inoxydable spécial pour une durée de vie plus longue.

Correspond aux spécifications de bride ANSI

Confirmez que le type de revêtement (RF/RJ) et la qualité du matériau correspondent parfaitement aux brides du pipeline pour éviter toute défaillance de l'étanchéité.

Fonctionnement et entretien

(Prolonger la durée de vie, assurer un fonctionnement stable)

Notes d'installation

● Avant l'installation : vérifiez que la classe, le matériau, le diamètre et le revêtement de la bride correspondent au système ANSI. Vérifiez le corps, le disque et la charnière pour déceler tout dommage. Testez manuellement le mouvement du disque pour un fonctionnement fluide.

● Installez selon la flèche de direction d'écoulement pour garantir que l'écoulement vers l'avant ouvre le disque. L'installation inversée est strictement interdite.

● Réservez un espace suffisant côté disque pour une ouverture complète, évitez toute obstruction par des tuyaux ou des murs.

Entretien courant

● Inspecter régulièrement les joints des brides et du chapeau ; resserrez les boulons ou remplacez les joints en cas de fuite.

● Démontez périodiquement pour nettoyer les débris internes, appliquez de la graisse haute température sur l'arbre de charnière pour éviter tout coincement.

● Pour les applications à haut débit ou de grande taille, installez des pare-béliers en aval. Fermez lentement les vannes en amont pour réduire les chocs.

Redémarrer après un arrêt prolongé

Avant le redémarrage : vérifiez manuellement le mouvement du disque, inspectez l'intérieur pour déceler tout blocage ou tout dommage au joint. Ouvrez le fluide lentement et augmentez progressivement la pression et le débit pour éviter un blocage ou une défaillance du joint.

Champs d'application

Avec la conformité ANSI, la résistance à la corrosion, une étanchéité fiable et un fonctionnement sensible, les clapets anti-retour à bride pivotante en acier inoxydable ANSI sont largement utilisés dans les systèmes de tuyauterie ANSI pour :

● Pétrochimie : milieux corrosifs tels que fluides chimiques, huiles acides, acides et alcalis, pression faible à moyenne-haute.

● Gaz naturel : conduites de gaz naturel et de GPL, forte résistance à la corrosion, prévention fiable du reflux.

● Agroalimentaire et pharmaceutique : canalisations de milieu propre, étanchéité de haute précision, qualité hygiénique.

● Traitement de l'eau : systèmes de traitement de l'eau chlorée, des eaux usées et des milieux corrosifs.

● Industrie électrique : systèmes auxiliaires de centrales électriques et conduites de vapeur, résistants aux températures élevées et à l'usure.
