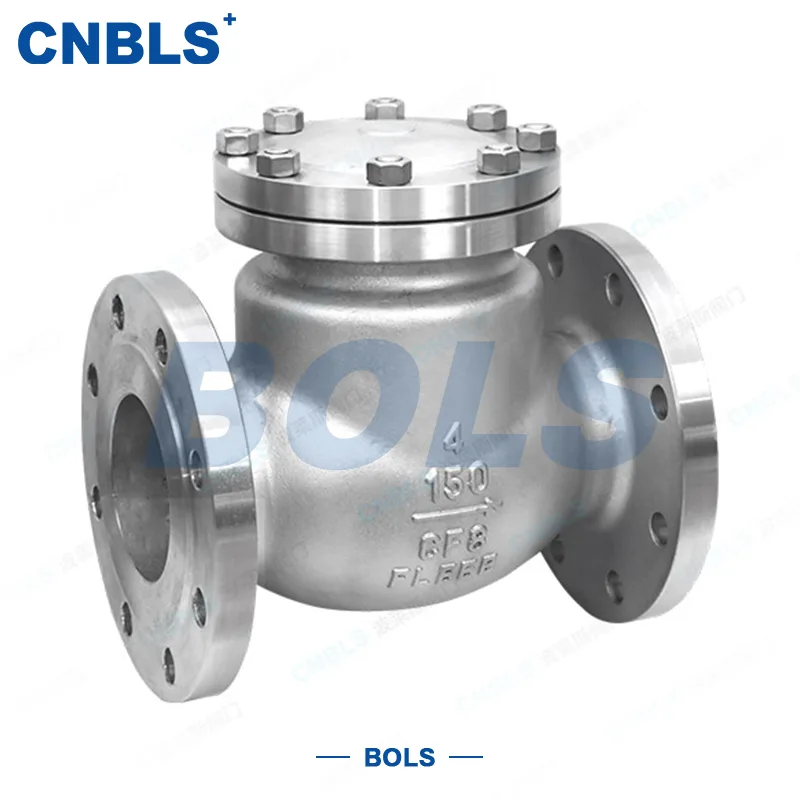

Clapets anti-retour à bride ANSI

Les clapets anti-retour à bride ANSI (marque : Bolaisi, série de modèles : H44W/Y-150LB/300LB/600LB/900LB) sont des clapets unidirectionnels entièrement automatiques sans dispositifs d'entraînement externes, conçus pour fournir une protection anti-reflux fiable pour les systèmes de canalisations de fluides industriels. Doté d'une faible résistance au débit, de performances d'étanchéité élevées et d'une forte compatibilité, il constitue une vanne de base essentielle pour garantir la sécurité des pipelines et un fonctionnement stable du processus.

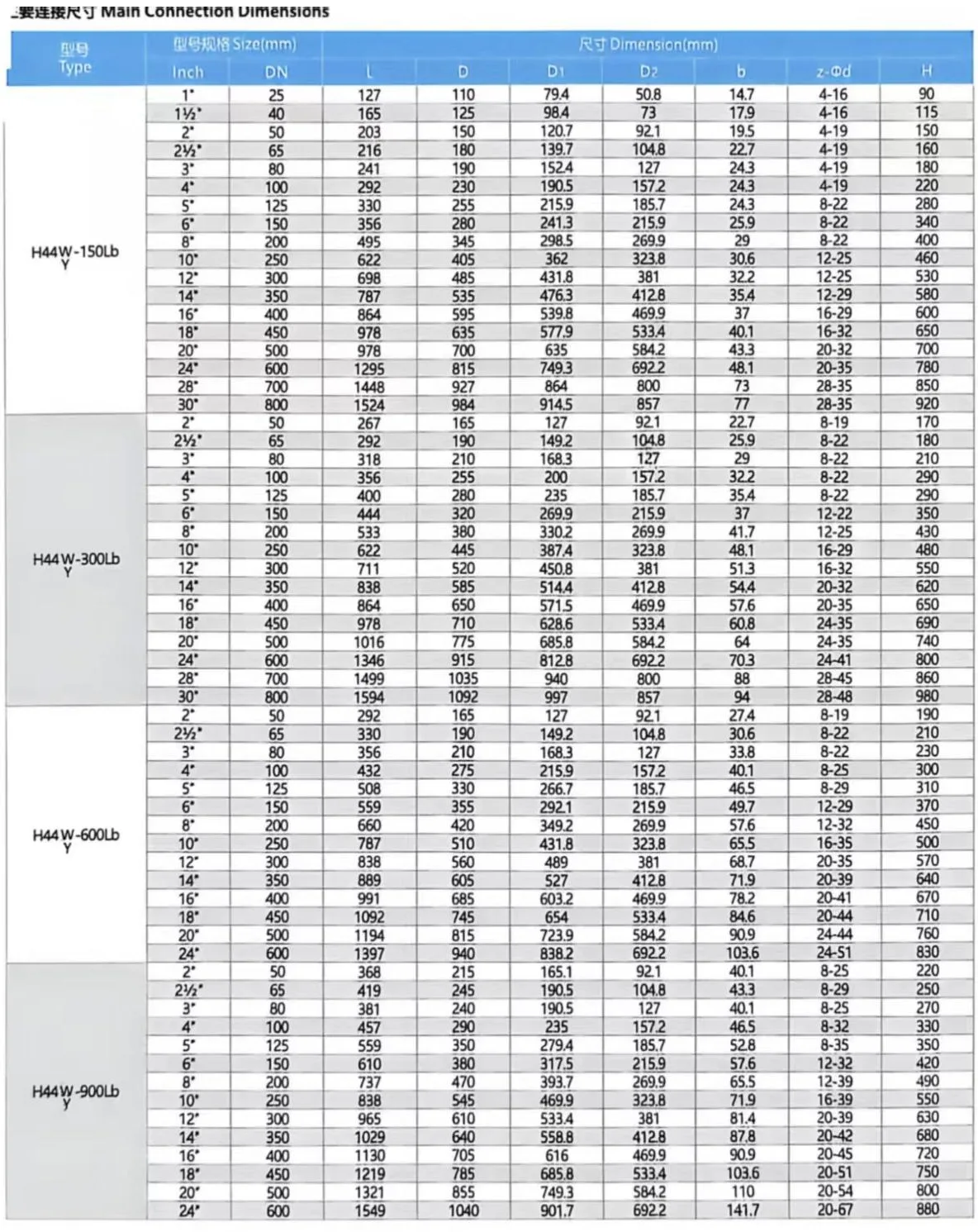

Paramètres techniques de base

Avantages de la conception structurelle et des performances de base

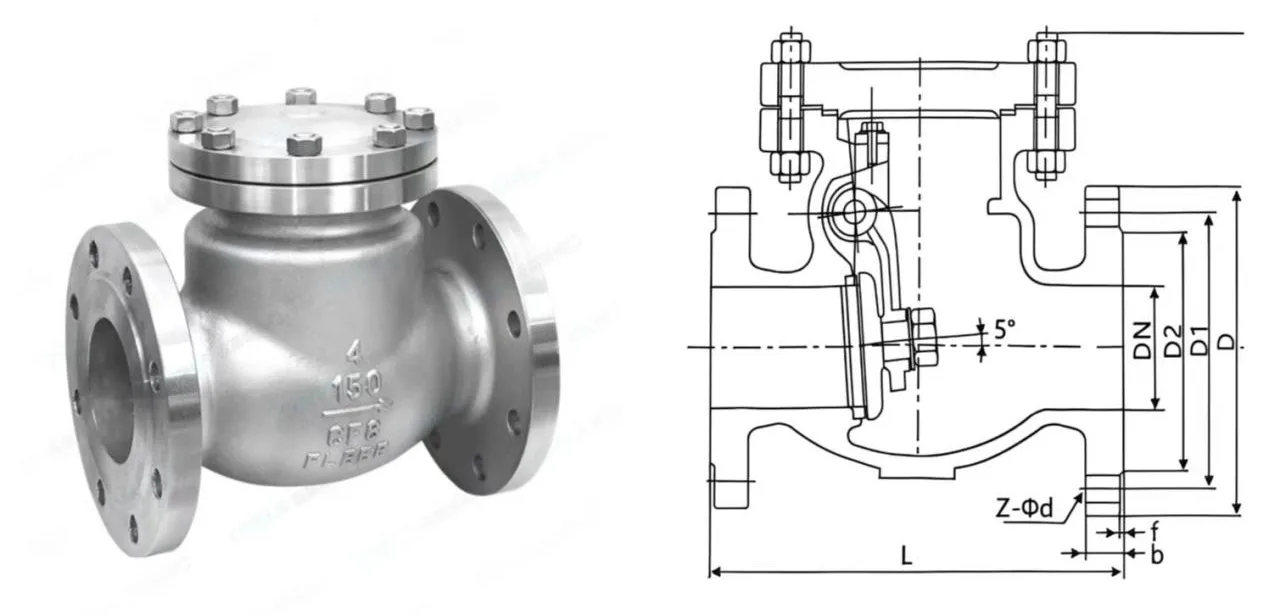

Le clapet anti-retour à bride ANSI adopte une structure à disque oscillant optimisée avec précision, composée d'un corps de vanne à haute résistance, d'un chapeau scellé, d'un siège de vanne incliné, d'un disque oscillant, d'un culbuteur de transmission et d'un arbre à goupille entièrement intégré. Le disque de la vanne tourne en douceur pour s'ouvrir et se fermer autour de l'arbre de charnière, la conception globale équilibrant l'efficacité opérationnelle et la fiabilité de la sécurité.

Avantages clés en termes de performances

Résistance au débit ultra-faible et efficacité de transmission élevée

Adoptant un canal d'écoulement direct et une disposition optimisée du champ d'écoulement avec un siège de vanne incliné, il réduit considérablement les turbulences du fluide et la perte de pression locale. Avec une résistance minimale lors de l'écoulement du fluide vers l'avant, il garantit une efficacité de transmission élevée par pipeline et une consommation d'énergie réduite pour un fonctionnement à long terme.

Conception étanche et facteur de sécurité élevé

Équipé d'une structure d'arbre à goupille entièrement intégrée, il élimine complètement les points de fuite causés par les tiges de vanne allongées par rapport aux vannes traditionnelles à charnière externe. Il est bien adapté aux fluides volatils, inflammables et explosifs tels que l'huile et la vapeur, éliminant les risques de fuite de fluide pour la sécurité et l'environnement.

Installation flexible et forte compatibilité

Prend en charge l'installation de pipelines horizontaux et verticaux sans exigences de montage personnalisées, s'adaptant aux configurations de pipelines industrielles complexes. La gamme à passage intégral couvre le DN15 au DN800, avec une conception structurellement renforcée pour les conditions de grand diamètre. Il garantit une ouverture et une fermeture fluides sans blocage, offrant une compatibilité supérieure par rapport aux vannes similaires.

Étanchéité stable et réponse rapide

La conception d'étanchéité entièrement collée entre le disque et le siège de vanne forme une double force de compression via une pression moyenne et le poids propre du disque pour une fermeture sans fuite. La structure pivotante offre une réponse rapide, coupant instantanément le pipeline dès que le reflux se produit pour bloquer complètement le fluide inverse.

Pas de disque externe et faible coût d'exploitation et de maintenance

Ouverture et fermeture entièrement automatiques entraînées par une différence de pression moyenne et le poids propre du disque. Aucune alimentation externe, alimentation en air ou système de contrôle n'est requis, avec aucune intervention manuelle. La structure rationalisée garantit un faible taux de défaillance, réduisant considérablement les coûts d'installation sur site, de mise en service et de maintenance à long terme.

Principe de fonctionnement

L'ouverture et la fermeture des clapets anti-retour à battant à bride ANSI sont entièrement pilotées par la différence de pression moyenne du pipeline et le poids propre du disque, ne nécessitant aucune alimentation externe ni opération manuelle. Le processus de travail est divisé en ouverture vers l'avant et arrêt inverse :

Ouverture vers l'avant et transport fluide

Lorsque le fluide s'écoule vers l'avant depuis l'entrée et que la pression d'entrée dépasse la contre-pression de sortie, la poussée du fluide vers l'avant soulève le disque de la vanne. Le disque tourne autour de l'arbre de goupille intégré via le culbuteur, se séparant complètement du siège de soupape pour ouvrir le canal d'écoulement. Le fluide passe sans obstruction avec une perte de pression minimale, sans affecter l'efficacité normale du transport par pipeline.

Arrêt automatique et protection anti-reflux

En cas d'arrêt de la pompe, de décompression en amont, de changements brusques de pression dans le pipeline et d'autres conditions de travail, la contre-pression de sortie dépassera rapidement la pression d'entrée. La force combinée de la pression moyenne inversée et du poids propre du disque entraîne le disque à tourner vers l'arrière et à appuyer fermement contre le siège de la vanne, coupant instantanément le canal d'écoulement et bloquant le reflux. Il évite fondamentalement la contamination croisée des matériaux, les troubles du processus, la pollution des fluides et le déséquilibre de pression, et protège les équipements principaux en amont tels que les pompes et les compresseurs contre les dommages causés par les impacts inverses.

Scénarios d'application et normes de conformité

Avec d'excellentes performances anti-reflux, une large adaptabilité aux conditions de travail et une fiabilité opérationnelle à long terme, les clapets anti-retour à battant à bride ANSI sont largement utilisés dans les principaux systèmes de fluides industriels :

● Unités de production pétrochimique

● Pipelines de transport de pétrole et de gaz longue distance

● Unités de raffinage et de transformation chimique

● Systèmes de traitement de l'eau industrielle et de circulation d'eau

● Réseaux de canalisations de chauffage à vapeur et de transport d'énergie thermique

Dans les conditions de travail ci-dessus, la vanne résout efficacement les problèmes de reflux des pipelines et élimine les risques de production, notamment le mélange des matériaux, les troubles du processus, la contamination du fluide et le déséquilibre de pression, agissant comme un composant de protection de sécurité indispensable pour les systèmes de pipelines industriels.

Normes de conformité et de contrôle qualité

Cette série est conçue et fabriquée en stricte conformité avec les spécifications ANSI (American National Standards Institute). Les dimensions des brides sont conformes à la norme ANSI B16.5, la conception de la vanne et les valeurs pression-température sont conformes à la norme ANSI B16.34, et elle répond également aux exigences pertinentes de l'industrie API pour les applications pétrolières et gazières. Chaque vanne est soumise à des tests de résistance hydrostatique stricts et à une inspection des performances d'étanchéité avant la livraison, répondant pleinement aux normes industrielles et aux exigences de fonctionnement sur site pour un service stable à long terme dans des environnements industriels difficiles.
