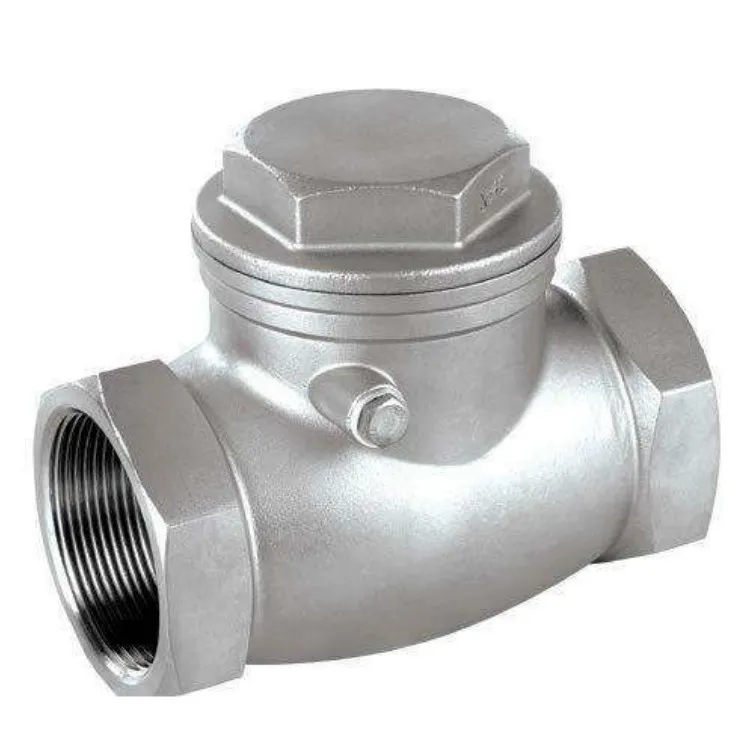

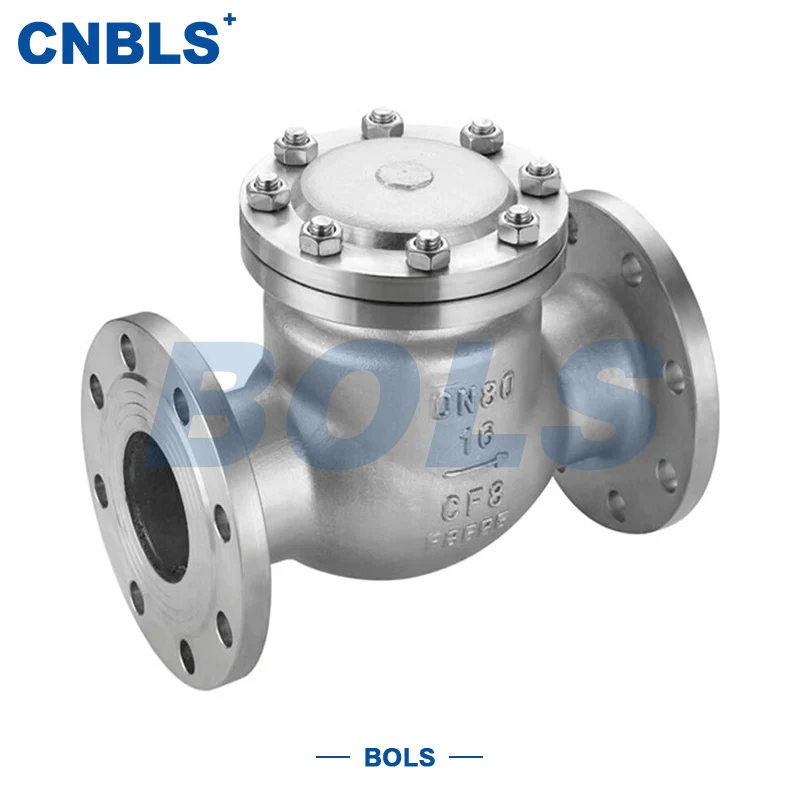

Clapets anti-retour d'oscillation de soudure de prise de fil interne en acier forgé d'acier inoxydable

Les clapets anti-retour à battant à filetage interne en acier forgé en acier inoxydable sont des clapets anti-retour automatiques spécialement conçus pour les conditions de travail de petit et moyen alésage, à haute pression et corrosives. Fabriqués en acier inoxydable forgé, ils comportent à la fois des connexions à filetage interne et à emboîtement soudé, qui peuvent être sélectionnées de manière flexible en fonction des conditions d'installation sur site.

La vanne s'ouvre et se ferme automatiquement en fonction de la pression du fluide : le disque tourne autour de la charnière pour s'ouvrir pendant l'écoulement vers l'avant, permettant un passage fluide du fluide ; en cas de reflux, le disque se ferme rapidement sous son propre poids et sous la pression inverse pour couper le reflux et protéger les pompes, les compresseurs et les équipements de canalisation en aval.

Grâce au matériau en acier forgé et au joint en alliage dur, la vanne présente une résistance élevée, une résistance à l'érosion, une résistance aux températures élevées et à la corrosion, permettant un fonctionnement stable à long terme dans des environnements difficiles tels que les industries chimiques, énergétiques, pharmaceutiques et de transformation de précision.

Les clapets anti-retour à battant à souder à filetage interne en acier forgé en acier inoxydable sont particulièrement adaptés aux systèmes de tuyauterie à pression moyenne-basse à moyenne-haute avec un espace d'installation limité et des exigences élevées en matière de fiabilité d'étanchéité et de résistance structurelle.

Paramètres techniques de base

Matériaux de structure et de composants

Tous les composants clés des clapets anti-retour à battant à souder à filetage interne en acier forgé en acier inoxydable sont fabriqués en acier inoxydable forgé avec des surfaces d'étanchéité renforcées et les performances globales dépassent de loin celles des vannes moulées ordinaires.

● Corps/Connexion : Acier inoxydable forgé 304/316/316L, haute densité et résistance

● Disque : Acier forgé du même matériau + revêtement en alliage dur Stellite

● Siège : base en acier forgé + revêtement en alliage dur, résistant à l'usure et à l'érosion

● Mécanisme de charnière : Acier inoxydable forgé ; arbre en acier inoxydable 17-4PH à durcissement par précipitation

● Joint fileté : joint PTFE

● Joint de soudure à emboîtement : corps correspondant au matériau de soudage en acier inoxydable

● Joint de chapeau : joint spiralé 316L

● Boulons/Écrous : acier inoxydable 304/316, anticorrosion globale constante

Normes de conception et de fabrication

La conception, les matériaux, le traitement et l'inspection de cette série de vannes sont conformes aux normes nationales pour garantir l'interchangeabilité et la sécurité.

● Clapet anti-retour à battant : GB/T 12236

● Indice de pression-température : GB/T 12224

● Dimension face à face : GB/T 12221

● Norme de filetage : GB/T 7306

● Norme de soudure par emboîtement : GB/T 12224

● Norme de forge : GB/T 13401

● Norme matérielle : GB/T 1220

● Processus de soudage par recouvrement : GB/T 17491

● Test de pression et d'étanchéité : GB/T 13927

● Spécification d'installation : GB 50235

Avantages principaux du produit

Matériau en acier forgé, double garantie de solidité et de résistance à la corrosion

Adoptant l'acier inoxydable forgé, il est plus résistant à la haute pression, aux chocs et à la corrosion que les vannes ordinaires en acier moulé, adapté à un fonctionnement à long terme dans des conditions de travail difficiles.

Structure de connexion double pour une installation flexible

Le filetage interne permet un montage et un démontage rapides ; La soudure à emboîtement convient aux scénarios de haute pression, de vibration et d'étanchéité élevée. Les clapets anti-retour à battant à filetage interne en acier forgé en acier inoxydable peuvent répondre aux habitudes d'installation de différents utilisateurs.

Structure pivotante, faible résistance à l'écoulement et action sensible

Le disque tourne autour de l'arbre pour s'ouvrir, offrant un passage d'écoulement fluide, une faible perte de pression et une réponse d'ouverture/fermeture rapide, supprimant efficacement les coups de bélier et les impacts de reflux.

Joint dur en métal, haute température et résistance à l'usure

Surface d'étanchéité recouverte d'un alliage dur, applicable à la vapeur, à l'huile à haute température et aux fluides corrosifs, avec une longue durée de vie et un faible risque de fuite.

Taille compacte, idéale pour les espaces limités

La structure compacte est particulièrement adaptée aux instruments, aux canalisations de traitement de petit diamètre, à l'appariement d'unités, aux équipements montés sur patins et à d'autres emplacements restreints en espace.

Lignes directrices de sélection

Sélection par pression et modèle

● PN16 : Systèmes d'alimentation en eau basse pression, de drainage et de circulation d'eau

● PN25 : oléoducs généraux et pipelines de procédés chimiques

● PN40/PN63 : conditions de pression moyenne-haute, de température et d'impact élevées

Interprétation du modèle : 1 = Filetage intérieur, 6 = Soudage par emboîtement, 4 = Type pivotant, P = Acier inoxydable.

Sélection par corrosion moyenne

● Eau conventionnelle, air, corrosion faible → 304

● Contenant du chlore, acide/alcali faible, produit chimique doux → 316

● Forte corrosion, haute température, haute teneur en sel → 316L

Sélection par conditions sur place

● Entretien et démontage fréquents → Filetage interne

● Haute pression, vibration, installation fixe → Soudage par emboîtement

Instructions d'installation

● Pipeline horizontal : structure universelle applicable

● Pipeline vertical : le fluide doit circuler vers le haut

Installation et entretien

Notes d'installation

● Vérifiez que le modèle, la pression, le diamètre, le matériau et la connexion correspondent au pipeline avant l'installation.

● Nettoyer les impuretés du pipeline pour éviter le blocage des disques

● Utilisez du ruban PTFE ou des joints pour l'installation filetée, serrez uniformément

● Effectuer un chanfreinage, un soudage et une inspection standard des soudures à emboîtement afin de garantir l'absence de fuite.

● Installer dans le sens d'écoulement marqué par la flèche sur le corps de la vanne

Entretien courant

● Inspectez régulièrement les filetages, les soudures et le chapeau pour détecter toute fuite.

● Nettoyez régulièrement les impuretés dans la cavité de la valve pour éviter le blocage des charnières.

● Appliquez de la graisse haute température sur l'arbre de charnière pour réduire l'usure.

● Les surfaces d'étanchéité usées peuvent être réparées en recouvrant pour prolonger la durée de vie

Dépannage

● Fermeture incorrecte : vérifiez la présence d'impuretés ou de dommages sur le disque, la charnière et les surfaces d'étanchéité.

● Fuite externe : resserrez les filetages ou remplacez les joints ; réparer les soudures

● Action bloquée : Démonter et nettoyer les corps étrangers, corriger le mécanisme de charnière

Applications typiques

Avec une résistance élevée, une résistance élevée à la corrosion et des performances d'étanchéité élevées, les clapets anti-retour à battant à filetage interne en acier forgé en acier inoxydable sont largement utilisés dans :

● Pipelines de procédés pétrochimiques et de chimie fine

● Systèmes auxiliaires de centrale électrique et de centrale électrique

● Systèmes à milieu propre pour les produits pharmaceutiques, alimentaires et de boissons

● Contrôle des instruments et des fluides haute pression de petit calibre

● Conduites de fluides corrosifs tels que l'eau de mer et les eaux usées contenant du chlore
