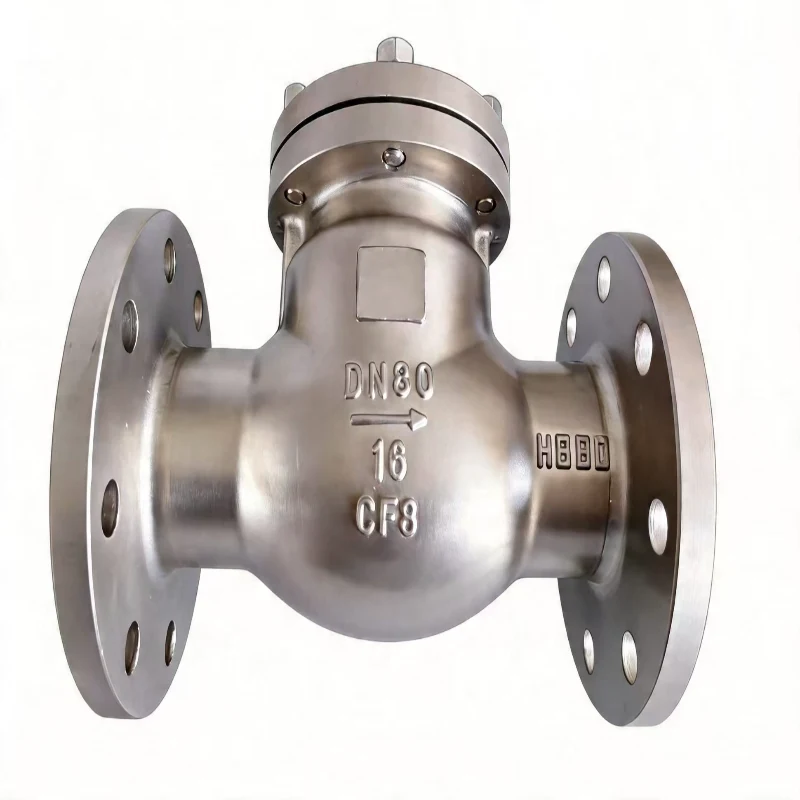

Clapet anti-retour à bride

Bolaisi Valve propose une gamme complète de clapets anti-retour, notamment à battant, à levage, vertical, à plaquette, papillon, silencieux et à disque, adaptés aux fluides tels que l'eau, la vapeur et l'huile. Ces produits sont conçus pour des conditions de fonctionnement à basse, moyenne et haute pression ainsi qu'à haute température. Ils prennent en charge la personnalisation à l'exportation, subissent des tests de pression complets en usine, garantissent zéro fuite et une stabilité élevée, et sont largement utilisés dans les projets d'ingénierie mondiaux.

Définition du produit

Les clapets anti-retour à bride sont des vannes de protection automatiques pour pipelines qui fonctionnent en fonction des différences de pression des fluides. Le flux vers l'avant pousse le disque de la vanne ouvert, permettant un passage en douceur ; à l'inverse, en cas de reflux, d'inversion de pression ou de pression négative (due à l'arrêt du système), le disque se ferme instantanément et automatiquement, bloquant complètement le flux inverse.

Fonctionnant entièrement automatiquement (sans intervention manuelle, consommation d'énergie externe ou pièces externes mobiles), ces vannes sont des composants de sécurité essentiels pour empêcher le reflux et les coups de bélier, protéger les pompes et éviter les dommages aux équipements causés par un flux inversé. Ils sont largement utilisés aux sorties de pompes, dans les conduites de chaudières, les conduites de retour, les embranchements, les réseaux municipaux et les canalisations de procédés chimiques, servant de type de vanne critique pour la sécurité des pipelines industriels.

Classification du produit et spécifications clés

Série de produits grand public

1. Clapet anti-retour à battant (H44) : grand alésage, grand passage d'écoulement, faible résistance à l'écoulement ; adapté aux canalisations principales transportant de l'eau, du pétrole ou des eaux usées.

2. Clapet anti-retour de levage (H41) : Haute précision d'étanchéité, zéro fuite ; adapté aux canalisations de produits chimiques fins et de procédés à haute pression.

3. Clapet anti-retour vertical (H42) : conçu pour les canalisations verticales ; prévention sensible du reflux.

4. Clapet anti-retour sur tranche (H74) : Clapet anti-retour sur tranche à modèle long H74 : Pipelines de gros calibre, conditions à haute pression, vapeur à haute température, pétrole et gaz et milieux industriels avec des impuretés mineures.

Clapet anti-retour à plaquette à motif fin H74 : applications avec un espace d'installation limité ou des configurations de tuyauterie compactes (équipement interne, puits de tuyauterie étroits, alimentation/drainage d'eau de grande hauteur).

5. Clapet anti-retour papillon (H76/H77) : fin et léger, faible coût, installation rapide ; convient pour la protection contre l'incendie et les systèmes d'approvisionnement en eau/d'évacuation.

6. Clapet anti-retour silencieux (HC41) : canalisations industrielles à petite échelle pour eau propre ou liquides légèrement corrosifs.

7. Clapet anti-retour à disque (H46) : canalisations de traitement de gros calibre pour l'approvisionnement/le drainage municipal de l'eau, les réseaux d'égouts, les systèmes de circulation d'eau de mer, les usines chimiques, les centrales électriques et la métallurgie.

8. Clapet anti-retour silencieux (HC42) : fermeture sans choc, empêche les coups de bélier ; conçu pour les immeubles de grande hauteur et les salles des pompes.

Spécifications techniques

Différences et caractéristiques des différents clapets anti-retour

1. Composition structurelle générale

La structure globale du clapet anti-retour est simple et stable, comprenant cinq composants principaux : corps de vanne, siège de vanne, disque, ensemble goupille/ressort et paire d'étanchéité.

Pas d'engrenages, de volants ou d'actionneurs ; la structure a un taux de défaillance extrêmement faible et ne nécessite pratiquement aucun entretien.

2. Caractéristiques structurelles de divers clapets anti-retour

Clapet anti-retour de levage H41

Structure : Connexion à bride ; le disque se lève verticalement ; dispose d'un manchon de guidage intégré.

Clapet anti-retour vertical H42

Structure : Configuration à angle droit (entrée/sortie 90°) ; conçu spécifiquement pour une installation verticale.

Clapet anti-retour à bride H44

Structure : Connexion à bride ; Le disque monobloc sur un bras oscillant s'ouvre et se ferme par un mouvement de balancement.

Clapet anti-retour papillon H46 (double usage : à bride/plaquette)

Structure : Montage sur plaquette ou à bride ; comporte deux moitiés de disque de style papillon qui s'ouvrent et se ferment de manière synchrone via un ressort de torsion.

Clapet anti-retour H74 (disponible en séries fines/courtes et longues)

Structure : conception monodisque ultra fine avec ressort ; fixé par serrage entre deux brides.

Clapet anti-retour de type papillon H76

Structure : montage de type plaquette ; mécanisme pivotant à un seul bras (essentiellement une version wafer du H44).

Clapet anti-retour de type papillon H77 (type ultra-mince/court)

Structure : conception compacte à double disque de type plaquette ; profil plus fin que le H46.

Clapet anti-retour silencieux HC41

Structure : Type vertical à bride ; disque conique avec un solide ressort précontraint pour une fermeture rapide.

Clapet anti-retour silencieux HC42

Structure : configuration à angle droit avec mécanisme de levage assisté par ressort ; un modèle à fonctionnement silencieux conçu pour les pipelines verticaux.

Domaines d'application

1. Approvisionnement en eau et drainage municipaux

Réseaux urbains d'approvisionnement en eau, salles de pompage d'approvisionnement en eau secondaire, canalisations de traitement des eaux usées et sorties de décharge des stations de pompage ; empêche les dommages causés par le reflux aux pompes pendant l'arrêt.

2. Systèmes de protection incendie

Conduites principales de gicleurs d'incendie, tuyauterie de pompe de maintien de pression et unités de salle des pompes ; empêche le reflux d'eau à haute pression et garantit une pression et une sécurité stables du réseau.

3. Industries thermiques et électriques

Conduites de vapeur dans les centrales thermiques, les systèmes de circulation d'eau chaude et les conduites d'évacuation des chaudières ; empêche le reflux de vapeur ou d'eau à haute température d'endommager l'équipement.

4. Industrie pétrochimique

Oléoducs de transport de pétrole, canalisations de traitement de fluides chimiques et systèmes de transport d'acides/alcalis ; protège les cuves de réaction, les corps de pompe et l'équipement d'instrumentation.

5. Immeubles de grande hauteur et projets de construction

Colonnes montantes d'alimentation en eau de grande hauteur et tuyauterie de pompe de surpression ; empêche les coups de bélier, réduit le bruit, stabilise la pression et empêche le reflux.

6. Protection de l’environnement, nouvelles énergies et systèmes de gaz

Équipements de traitement des gaz d'échappement, conduites de transport de gaz naturel et systèmes de circulation de fluides ; assure un flux stable et unidirectionnel dans la tuyauterie.

Guide pour la sélection précise des clapets anti-retour

Étape 1 : Considérez le support (élimine la moitié des options de modèle)

1. Eau propre/eau pure (sans impuretés) : tous les modèles conviennent ; pour un fonctionnement silencieux → HC41 ; pour un gain de place → H74/H77

2. Eaux usées/eau avec sédiments ou impuretés : HC41/HC42/H74 interdit ; prioriser H44, H46, H76

3. Vapeur haute température (>120°C) : Tous les modèles à ressort avec joints en caoutchouc souple (série HC, H74) sont interdits ; sélectionnez H41 ou H44 avec des joints durs métal sur métal

4. Médias chimiques corrosifs : améliorez le corps de la vanne en acier inoxydable 304/316 ; prioriser les structures H41 ou H46

Étape 2 : Tenez compte de l'espace d'installation

1. Espace extrêmement limité : donnez la priorité aux types de plaquettes : H74 > H77 > H46

2. Salles des pompes standard/tuyauterie à brides (aucune contrainte d'espace) : modèles à brides HC41, H44, H46

3. Disposition de tuyauterie verticale fixe à angle droit de 90° : sélectionnez H42 ou HC42.

Étape 3 : Exigences de base : devez-vous éliminer les coups de bélier ou le bruit ?

1. Fonctionnement silencieux et prévention des coups de bélier requis (salles d'approvisionnement en eau/pompes résidentielles situées sous les appartements) : HC41 préféré ; H74 pour les espaces restreints ; Modèle HH46 à fermeture lente pour pompes de grande taille et de forte puissance

2. Léger coup de bélier acceptable ; focus sur la capacité de débit et la durabilité : H44, H46, H76

3. Tuyauterie de procédé haute pression (le bruit n'est pas un problème) : clapet anti-retour à étanchéité dure H41

Étape 4 : Contraintes d'orientation de l'installation

1. Convient pour une installation horizontale ou verticale : HC41, H41, H46, H74, H77

2. Installation verticale uniquement : H42, HC42

3. Installation verticale vers le bas interdite : Toutes les vannes à battant H44/H46/H76 (Fermeture assistée par gravité)

Principaux arguments de vente des clapets anti-retour Bolais

1. Conception entièrement automatique et sans entretien

Pas de mécanismes de commande ni de pièces facilement usées ; prévention automatique du reflux ; ne nécessite aucun entretien de routine pendant sa durée de vie, ce qui réduit considérablement les coûts d'ingénierie d'exploitation et de maintenance.

2. Tests rigoureux en usine

Chaque clapet anti-retour à bride est soumis à des tests de pression de coque et à des tests d'étanchéité à pression inverse pour éliminer les problèmes de refoulement, de micro-fuites et de perte de pression.

3. Couverture complète des matériaux et des spécifications

Disponible en acier au carbone, en acier inoxydable et en 316L à très faible teneur en carbone ; précisément adapté à toutes les conditions de fonctionnement – ​​pas de sous-spécifications ni de gaspillage.

4. Étanchéité Stable et forte résistance aux coups de bélier

Le contrepoids optimisé du disque et la tension du ressort assurent une fermeture rapide mais douce, éliminant les coups de bélier, les bruits d'impact et les vibrations du pipeline.

5. Conforme aux normes mondiales d'exportation

Ensembles complets de documentation d'exportation, de rapports d'inspection des produits et de rapports d'analyse spectrale des matériaux disponibles.

6. Approvisionnement direct en usine avec un stock suffisant

Grand inventaire de modèles standards; prend en charge les commandes urgentes, les commandes d'exportation de conteneurs complets et la personnalisation non standard.

FAQ

Q1 : Les clapets anti-retour à bride peuvent-ils réguler le débit ?

R : Non, ils ne peuvent pas réguler le débit. La seule fonction d'un clapet anti-retour est de permettre un écoulement unidirectionnel et d'empêcher le reflux ; il s'agit d'une soupape de protection de sécurité et ne possède pas de capacités d'étranglement ou de régulation de pression.

Q2 : Existe-t-il des exigences spécifiques en matière de sens d'installation ?

R : Oui. Le corps de la vanne comporte une flèche de direction d'écoulement ; l'installation doit être alignée avec le sens d'écoulement du fluide. Les canalisations verticales nécessitent des clapets anti-retour spécifiques à l'installation verticale.

Q3 : Les clapets anti-retour sont-ils sujets aux pannes ? Nécessitent-ils un entretien fréquent ?

R : Les clapets anti-retour présentent une structure minimaliste sans composants de transmission complexes, ce qui entraîne des taux de défaillance extrêmement faibles et un fonctionnement pratiquement sans entretien ; ils font partie des types de vannes les plus stables pour les pipelines industriels.

Q4 : Les clapets anti-retour peuvent-ils être utilisés pour les eaux usées ou les milieux contenant du limon/sédiment ?

R : Oui. Les clapets anti-retour à battant sont le choix préféré ; ils offrent un large chemin d'écoulement qui résiste au colmatage, ce qui les rend adaptés aux fluides contenant des traces d'impuretés.

Q5 : Quel type de clapet anti-retour est utilisé pour les applications de vapeur à haute température ?

R : Pour la vapeur à haute température, nous recommandons les clapets anti-retour à battant ou à levage en acier au carbone WCB à étanchéité dure ; ils offrent une résistance aux températures élevées, à l’érosion et une stabilité dimensionnelle.

Q6 : Prenez-vous en charge la personnalisation pour l’exportation et fournissez-vous la documentation nécessaire ?
