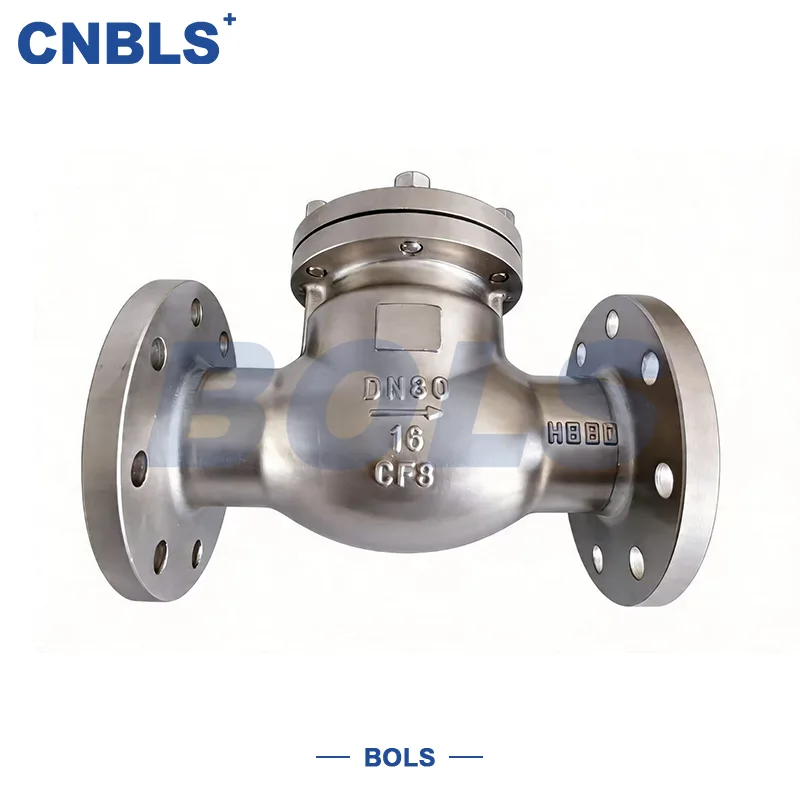

Clapets anti-retour à battant GB

Également connus sous le nom de clapets anti-retour ou clapets unidirectionnels, les clapets anti-retour à battant GB sont des clapets de protection de canalisation entièrement automatiques qui s'ouvrent et se ferment entièrement par moyenne pression, sans opération manuelle ni alimentation externe nécessaire.

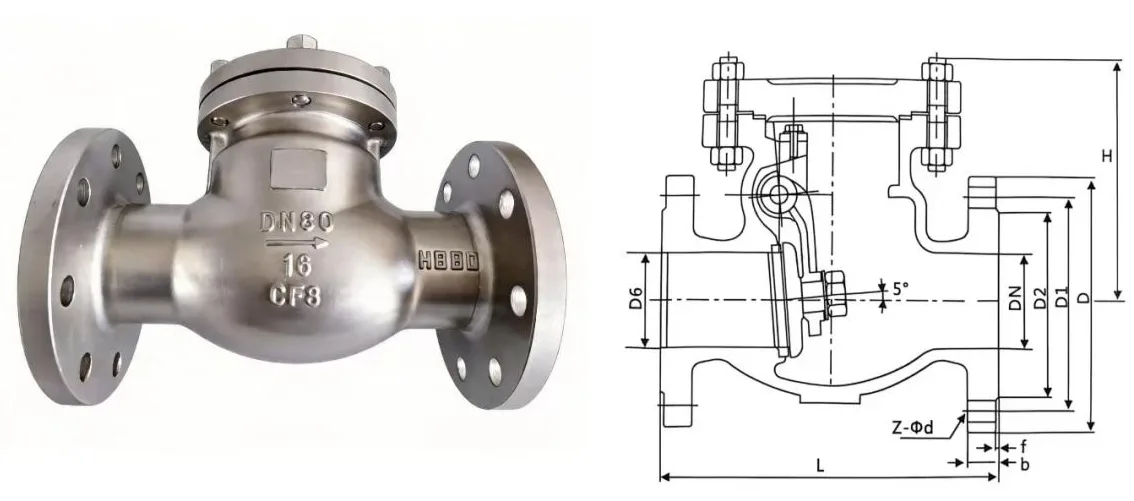

Adoptant une structure d'oscillation à bascule intégrée, les composants d'ouverture et de fermeture des clés, notamment les disques, les axes de goupille et les culbuteurs, sont tous enfermés à l'intérieur du corps de la vanne sans pièces de transmission exposées, réduisant efficacement les fuites externes et offrant d'excellentes performances d'étanchéité. La conception du canal d'écoulement direct réduit la résistance à l'écoulement et la perte de pression, idéale pour les conditions de canalisation à grand débit. Le revêtement en alliage dur est facultatif pour la surface d'étanchéité du siège afin d'améliorer considérablement la résistance à l'usure, à la corrosion et à l'érosion, prolongeant ainsi la durée de vie. Fabriqué en totale conformité avec les normes nationales, il s'agit d'un accessoire de protection unidirectionnel standard pour les systèmes de canalisations.

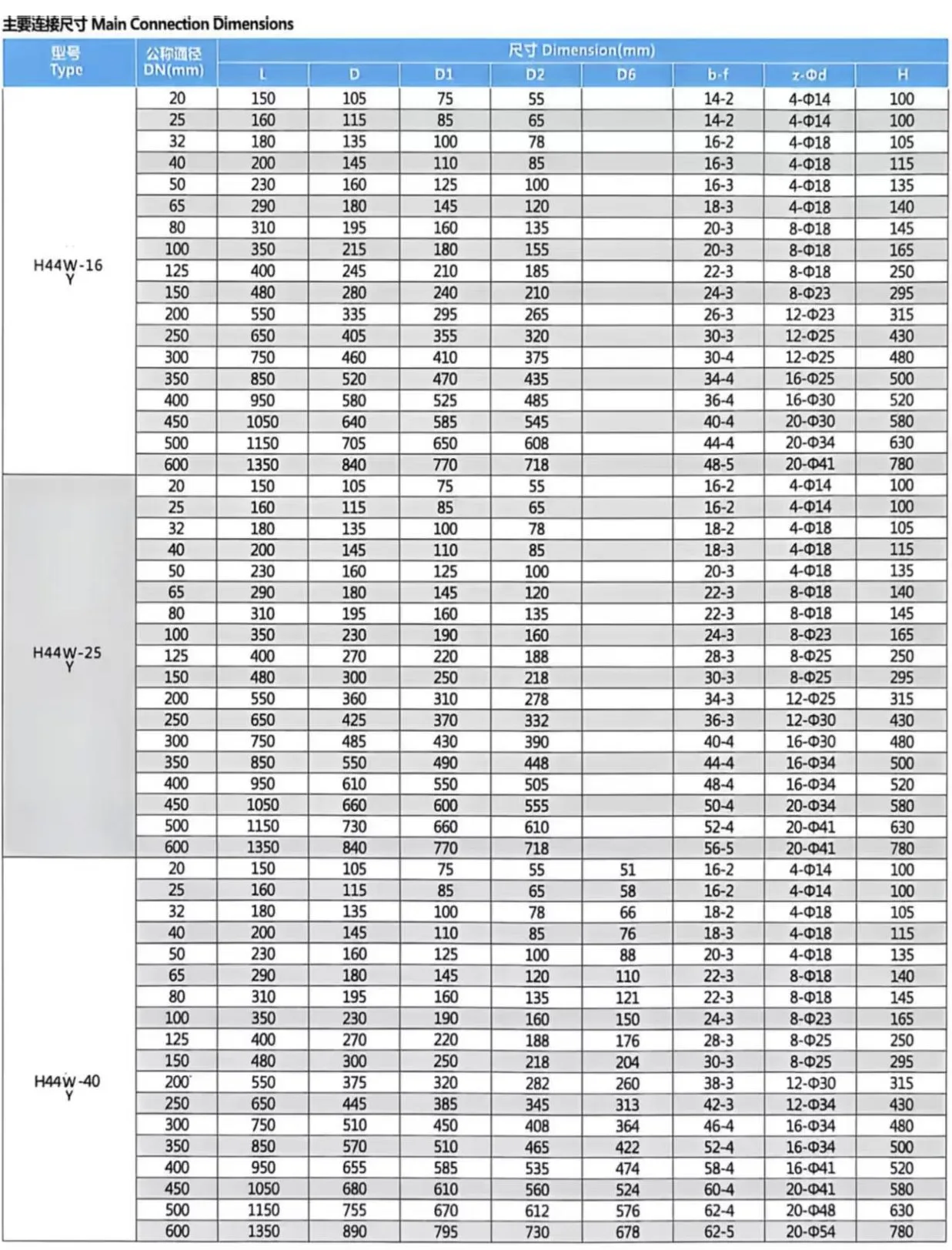

Paramètres de base du produit

Développée par Bolaisi, cette série de clapets anti-retour à battant GB couvre les modèles complets de H44W/Y-16P/25P/40P. Fabriqué en acier inoxydable de haute qualité avec raccord à bride pour une installation facile, il sert de vanne de protection anti-reflux pour les systèmes de canalisations industrielles et civiles. Il s'adapte au transport de fluides dans de multiples conditions de travail avec un fonctionnement stable et fiable.

Scénarios d'application de base et utilisations principales

Dotés d'une forte adaptabilité universelle, les clapets anti-retour à battant GB sont largement utilisés dans les systèmes de canalisations de fluides dans tous les secteurs :

Approvisionnement en eau et drainage des municipalités et des bâtiments

Utilisé dans les réseaux municipaux d'approvisionnement en eau et de drainage, dans la construction de systèmes secondaires d'approvisionnement en eau et d'évacuation des eaux usées. Il empêche le reflux du fluide lors de la coupure d'eau ou de l'arrêt de la pompe, évitant ainsi la pollution de l'eau et le déséquilibre de pression du réseau de canalisations.

Industrie pétrochimique

Convient aux pipelines de transport de pétrole brut, de pétrole raffiné et de produits chimiques. Il arrête la rotation inverse de la pompe et la contamination croisée des matières premières causée par le reflux, garantissant ainsi des processus de production sûrs et stables.

Industrie énergétique et thermoélectrique

Appliqué dans les systèmes vapeur-eau des chaudières des centrales électriques, les systèmes de circulation d'eau de refroidissement et les réseaux de canalisations combinées de chaleur et d'électricité. Il empêche le reflux de vapeur et d'eau condensée afin de protéger les équipements essentiels tels que les turbines à vapeur et les pompes à eau.

Systèmes de CVC et de protection incendie

Associé à la circulation d'eau de la climatisation centrale, aux réseaux de canalisations de chauffage, aux systèmes de gicleurs d'incendie et de bouches d'incendie. Il élimine les troubles de pression du système causés par le reflux du fluide et garantit la fiabilité du fonctionnement d'urgence en cas d'incendie.

Industrie métallurgique

Largement utilisé dans les systèmes de circulation d'eau et les canalisations de fluides de traitement des lignes de production métallurgique. Il résiste aux impacts des fluides inversés et protège les pompes et les vannes, s'adaptant aux conditions de travail complexes avec des températures élevées et des impuretés.

Principe de fonctionnement

Les clapets anti-retour à battant Bolaisi en acier inoxydable GB réalisent une ouverture et une fermeture entièrement automatiques en s'appuyant sur une différence de pression moyenne et le poids propre du disque, sans alimentation externe ni intervention manuelle, offrant une réponse sensible et une protection fiable.

Ouverture et conduction vers l'avant

Lorsque la pression d'entrée est supérieure à la pression de sortie, la poussée vers l'avant du fluide surmonte le poids propre du disque et la différence de pression inverse pour pousser le disque à s'ouvrir. Le disque tourne et se soulève autour de l'arbre de broche interne fixe pour débloquer complètement le pipeline pour une distribution stable du fluide vers l'avant.

Fermeture automatique inversée (protection anti-reflux)

Lorsque la pompe à eau avant s'arrête, que le débit de fluide est coupé ou que la pression de sortie dépasse la pression d'entrée, la force combinée de la différence de pression inverse et du poids propre du disque entraîne le disque à se réinitialiser rapidement et à ajuster fermement le siège de valve pour une fermeture complète. Il bloque complètement le reflux de fluide et évite automatiquement les dommages à l'équipement, les défaillances de processus et les risques potentiels pour la sécurité causés par le flux inversé.
