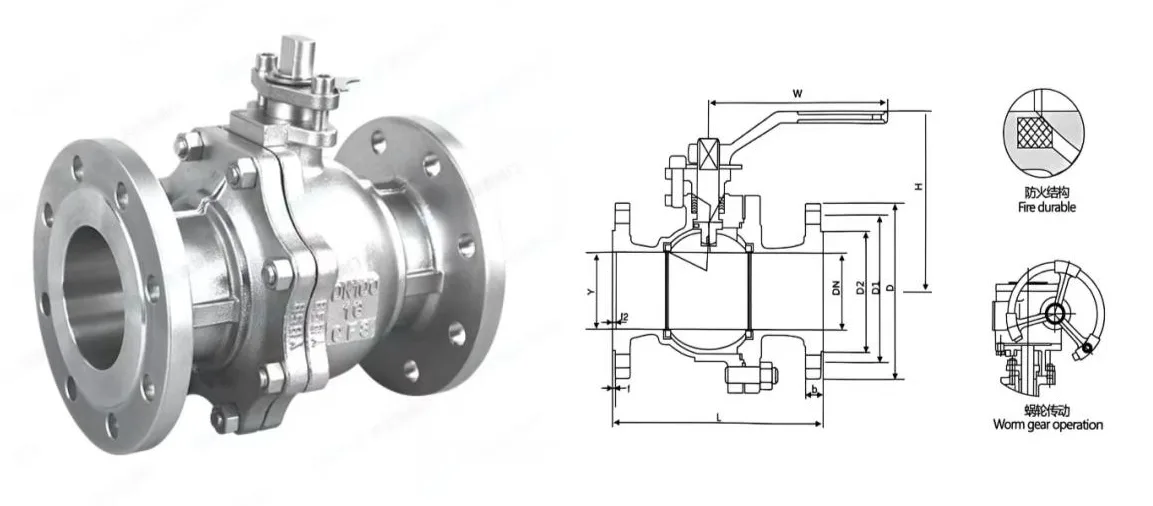

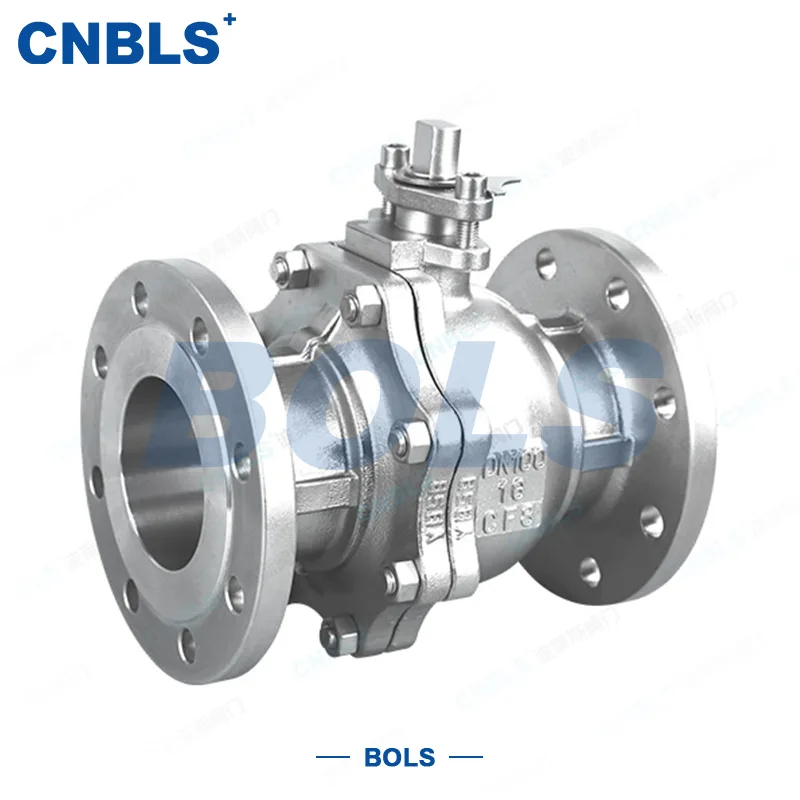

Robinet à bille à bride GB

Le robinet à tournant sphérique à bride GB est une vanne de régulation de fluide industrielle à noyau avec un raccord à bride standard national, qui réalise la régulation marche/arrêt et le débit du pipeline grâce à une rotation de 90° du noyau à bille, et est l'une des vannes d'arrêt grand public les plus largement utilisées dans les systèmes de pipelines industriels mondiaux.

Cette vanne est principalement composée de composants de base, notamment le corps de vanne, la bille flottante, la tige de vanne, le siège de vanne, l'ensemble d'étanchéité et les extrémités de bride standard nationale. En plus de l'actionnement manuel standard, il peut également être équipé d'engrenages à vis sans fin, de dispositifs d'actionnement pneumatiques, électriques et hydrauliques pour répondre aux exigences de contrôle automatique de différentes conditions de travail industrielles. Il présente les principaux avantages d'une ouverture et d'une fermeture rapides, d'une résistance aux fluides extrêmement faible, d'une structure compacte, d'une étanchéité bidirectionnelle fiable, d'une large compatibilité avec les supports et d'une installation et d'une maintenance pratiques. Avec des performances de fonctionnement stables à long terme et une forte adaptabilité à des conditions de travail complexes, le robinet à tournant sphérique à bride GB est devenu un élément clé indispensable dans les systèmes de transmission et de contrôle des fluides industriels.

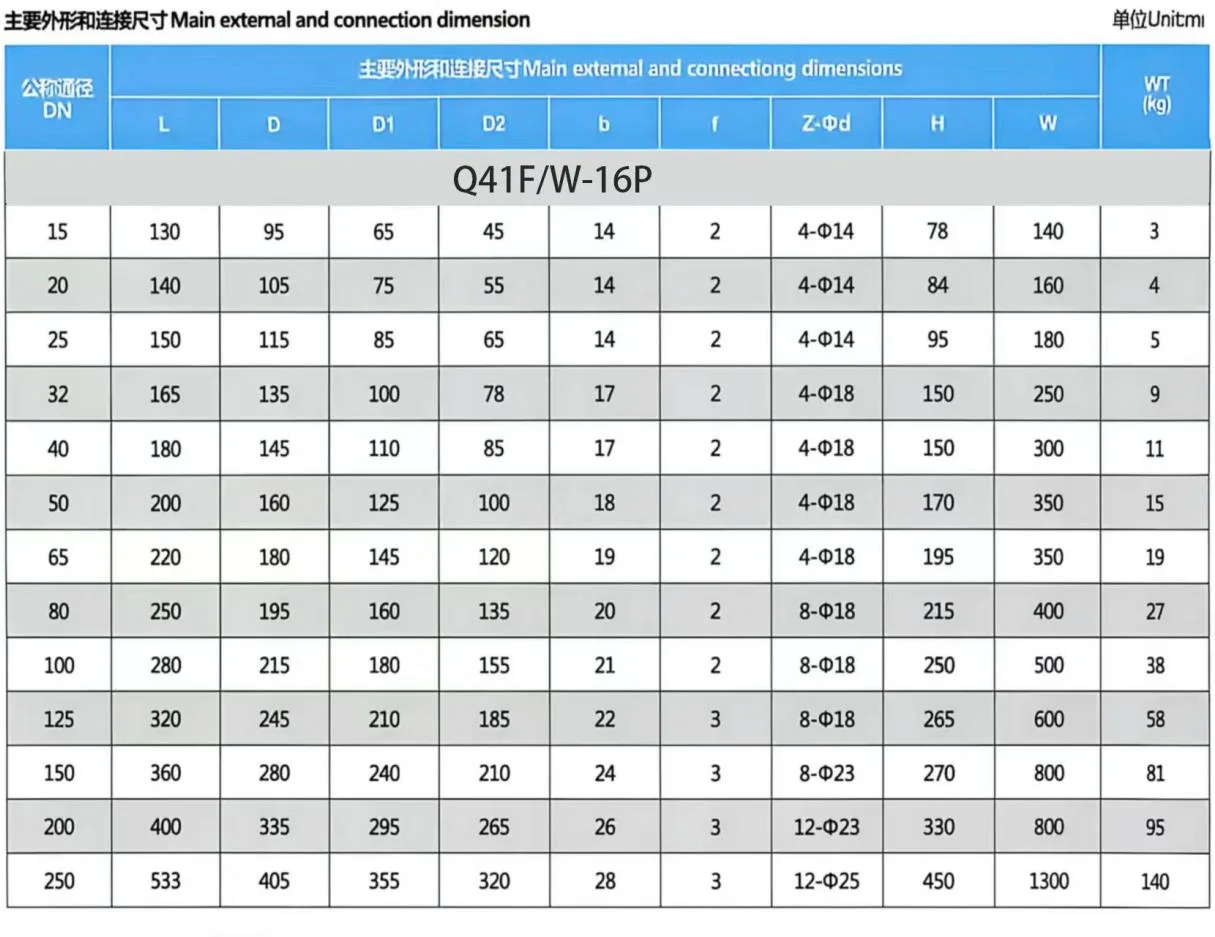

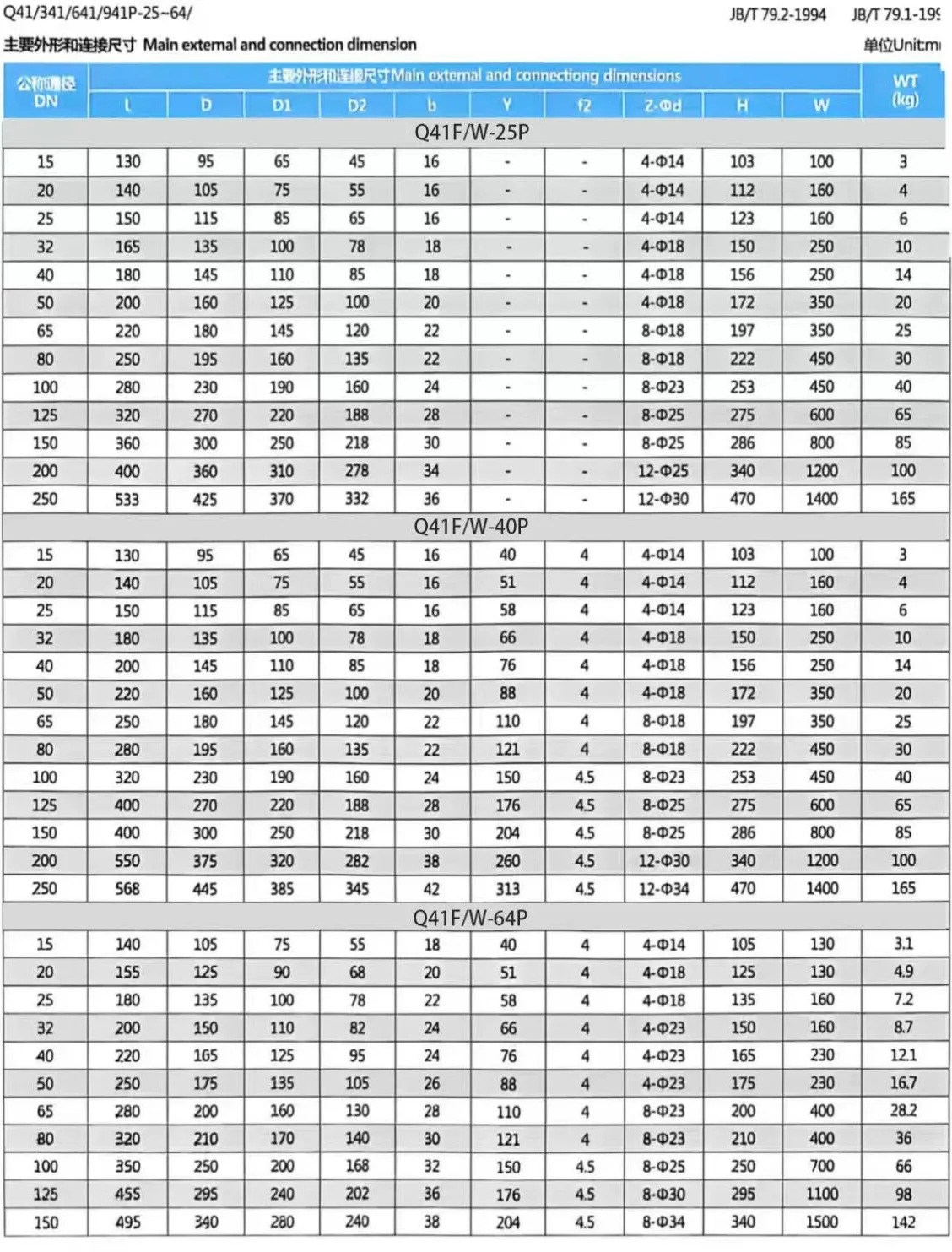

Spécifications du produit

Normes d'application

Principales industries d'application

● Pétrole et gaz, raffinage pétrochimique et transport par pipeline longue distance

● Production d'électricité (circuits d'eau, de vapeur et d'huile dans les centrales thermiques et nucléaires)

● Métallurgie, fabrication du papier et fabrication textile

● Approvisionnement en eau municipal, chauffage urbain et traitement des eaux usées

Principe de fonctionnement

Le principe de fonctionnement du robinet à tournant sphérique à bride GB repose sur le mouvement rotatif à 90° du noyau à bille entraîné par la tige de la vanne, pour réaliser une ouverture complète, une fermeture complète et un contrôle précis du débit du pipeline :

État complètement ouvert

Lorsque la tige de la vanne entraîne la bille à tourner de 90° pour aligner complètement le trou traversant de la bille avec l'axe du pipeline, le canal d'écoulement est entièrement connecté. À ce stade, la résistance du fluide est minime et le fluide peut traverser le corps de la vanne sans pratiquement aucune perte de pression.

État complètement fermé

Lorsque la tige de la vanne entraîne la bille à tourner de 90° dans le sens inverse, le trou traversant de la bille est complètement perpendiculaire à l'axe du pipeline. Le noyau sphérique est fermement pressé contre le siège de vanne par la pression moyenne du pipeline, formant un joint fiable sans fuite, et le débit du fluide est complètement coupé.

État du contrôle de flux

Lorsque la bille tourne à n'importe quel angle entre 0° et 90°, la zone d'écoulement efficace entre le trou traversant de la bille et le pipeline peut être ajustée en continu, de manière à réaliser un contrôle précis du débit moyen et de la pression du pipeline, répondant aux exigences variables des conditions de travail des processus industriels.
