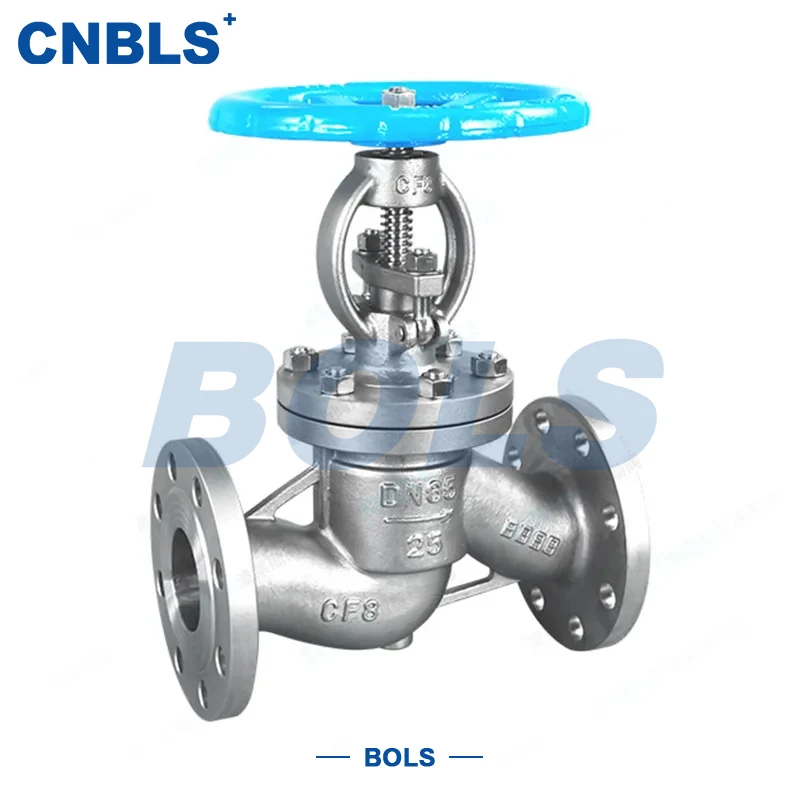

Vannes à soupape à bride en acier inoxydable GB

Les robinets à soupape à bride en acier inoxydable GB sont des dispositifs de régulation et d'arrêt de base pour les systèmes de tuyauterie industriels. Ils sont conçus et fabriqués en stricte conformité avec les normes nationales chinoises, répondant pleinement aux normes GB faisant autorité, notamment GB/T 12235, en matière d'équilibrage de la précision de la régulation et de fiabilité de l'étanchéité.

La vanne réalise un contrôle marche-arrêt moyen et une régulation précise du débit en entraînant le disque de haut en bas via la tige de vanne. Adoptant un acier inoxydable hautement résistant à la corrosion et une structure de connexion à bride standardisée, elle présente une installation facile, un entretien simple, d'excellentes performances d'étanchéité et un fonctionnement stable.

Largement utilisé dans les industries chimiques, énergétiques, pharmaceutiques, de traitement de l'eau, de transformation des aliments et autres industries ayant des exigences élevées en matière de sécurité et de fiabilité, il s'agit d'un équipement de vanne clé pour assurer un fonctionnement stable et efficace des systèmes de tuyauterie.

Paramètres techniques

Matériaux des composants

Avantages principaux

Conformité totale à la norme GB

La conception, la fabrication et les tests suivent strictement les normes GB/T 12235, GB/T 12224 et d'autres normes nationales. Chaque vanne passe le test de pression GB, entièrement compatible avec les systèmes de tuyauterie industriels nationaux GB.

Excellentes performances d'étanchéité

Prend en charge le joint dur en métal et le joint souple en PTFE. Joint métallique pour les médias à haute pression, haute température et contenant des particules ; joint souple pour zéro fuite. Les deux répondent à GB/T 13927.

Connexion à bride pratique

Les brides standard RF, MFM et TG sont conformes à GB/T 9113. Installation et démontage faciles pour diverses exigences d'étanchéité.

Wide Material & Actuation Range

Matériau du corps : 304/316/316L pour différents niveaux de corrosion. Actionnement : manuel, électrique, pneumatique, engrenage conique pour un fonctionnement flexible.

Faible coût de maintenance

Structure extérieure à vis et joug (OS&Y) pour une observation claire de l'état et un entretien facile. Pièces GB standard pour un remplacement pratique et un faible taux de défaillance.

Applications

Les robinets à soupape à bride en acier inoxydable GB sont conçus pour un service général conforme aux normes GB avec des exigences élevées en matière de sécurité et de fiabilité :

● Industrie chimique : canalisations de procédés et de fluides corrosifs

● Industrie électrique : conduites de vapeur et d'eau de refroidissement

● Industrie pharmaceutique : transport de supports propres

● Traitement de l'eau : canalisations d'approvisionnement en eau et d'égouts

● Transformation alimentaire : canalisations moyennes de qualité alimentaire

Convient pour la classe de pression PN10 ~ PN100 et la taille DN10 ~ DN400.

Lignes directrices de sélection

Pression et température

Sélectionnez le matériau et le joint selon GB/T 12224 pour éviter une surpression/surchauffe.

Matériau par corrosivité

Moyenne générale : 304 Corrosion moyenne : 316 Corrosion sévère : 316L

Joint et Bride

Haute pression / haute température / particules : joint métallique + bride MFM / TG ​​Propre / basse pression : joint souple PTFE + bride RF

Structure

Extérieur / observation nécessaire : OS&Y (tige montante)Espace étroit : NRS (tige non montante)

Actionnement

Fonctionnement local : manuel À distance/automatique : électrique/pneumatique (antidéflagrant selon GB 3836.1)

Design & Manufacturing Standards

● Conception de la vanne : GB/T 12235

● Face à face : GB/T 12221

● Flange: GB/T 9113, GB/T 9124

● Indice de pression-température : GB/T 12224

● Test : GB/T 13927

● Material: GB/T 1220, GB/T 3098.1/2

● Installation : GB 50235

Installation & Maintenance

Avant l'installation, vérifiez que le modèle, la pression, le matériau et le joint sont conformes aux normes GB et aux conditions de service. Vérifiez les faces du corps et des brides pour détecter tout dommage ou impureté.

Installation

Installer dans le sens d'écoulement marqué : entrée basse, sortie haute. Serrer les boulons uniformément selon GB 50235.

Opération

Fonctionnez lentement et en douceur. Pour les vannes électriques, confirmez la conformité à la norme GB 3836.1 si nécessaire.

Entretien courant

Inspectez régulièrement la bride et la garniture de tige. Nettoyez les impuretés internes pour éviter le blocage du disque.

Entretien à long terme

Vérifiez et retouchez ou remplacez les surfaces de siège/disque usées à l'aide de pièces conformes aux normes GB. Testez avant de redémarrer après un long arrêt.

Les vannes à soupape à bride en acier inoxydable GB sont construites selon une conformité totale aux normes nationales, en suivant strictement la norme GB/T 12235 et d'autres normes faisant autorité. Avec de l'acier inoxydable résistant à la corrosion et des connexions à brides standardisées, elles présentent une étanchéité fiable, une utilisation facile, un entretien simple et une grande polyvalence.

Adaptées aux PN10 ~ PN100, DN10 ~ DN400, elles couvrent les industries chimiques, énergétiques, pharmaceutiques et de nombreuses autres industries, répondant à la fois aux exigences de réglementation générale et d'arrêt. Avec une qualité de niveau GB garantissant un fonctionnement sûr et stable des pipelines, une sélection facile et un faible coût de maintenance, ce sont les vannes conformes GB préférées pour les systèmes de tuyauterie industriels nationaux.
