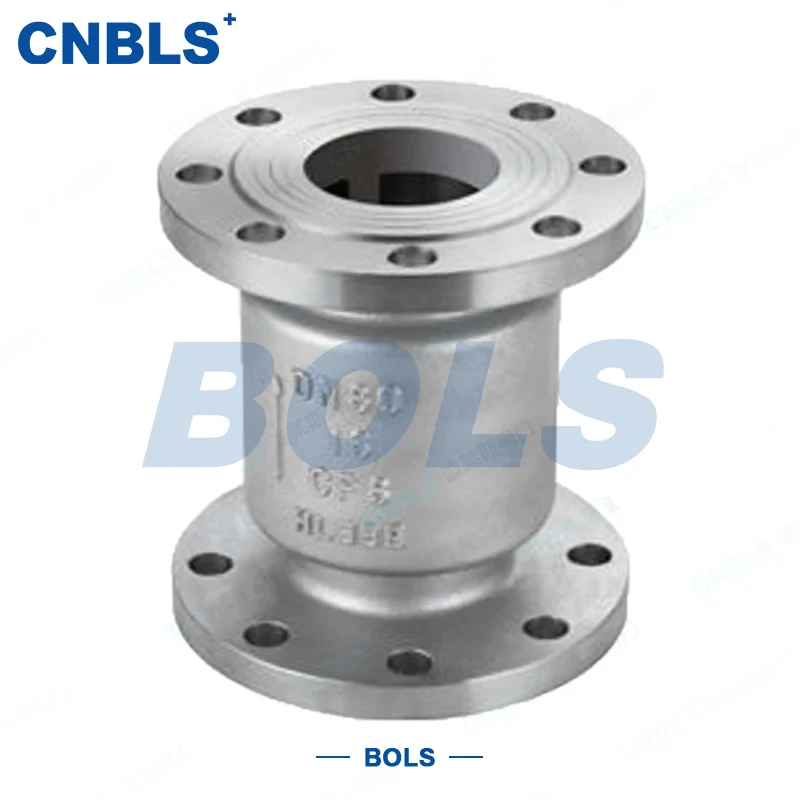

Clapets anti-retour verticaux en acier inoxydable

Les clapets anti-retour verticaux en acier inoxydable sont des clapets d'arrêt automatiques spécialement conçus pour les systèmes de tuyauterie verticaux. Ils se composent principalement d'un corps, d'un disque, d'un mécanisme de guidage en acier inoxydable et d'un ressort en acier inoxydable en option, sans dispositifs d'entraînement supplémentaires. Les vannes s'ouvrent et se ferment automatiquement en fonction de la pression moyenne et de la gravité (ou de la force du ressort).

Sa conception centrale répond aux exigences des pipelines verticaux : le fluide doit s'écouler verticalement vers le haut. Pendant l'écoulement vers l'avant, la pression moyenne surmonte la gravité du disque (ou la précharge du ressort) pour pousser le disque vers le haut le long du mécanisme de guidage, assurant ainsi un passage fluide du fluide. En cas de reflux, le disque retombe rapidement et avec précision pour sceller sous l'action combinée du poids propre, de la pression de reflux (et de la force du ressort), bloquant le reflux.

Avec une structure compacte, une faible résistance au débit et une étanchéité fiable, ces vannes sont largement utilisées dans l'approvisionnement en eau et le drainage municipaux, la CVC dans les immeubles de grande hauteur, les industries pétrochimiques, électriques, alimentaires et pharmaceutiques avec des exigences élevées en matière de résistance à la corrosion.

Paramètres techniques de base

Avantages principaux du produit

Conception dédiée verticale, forte adaptabilité

Spécialement conçu pour les canalisations verticales avec chemin d'écoulement vertical et direction d'installation, résolvant les difficultés d'installation dans des espaces étroits, particulièrement adapté aux immeubles de grande hauteur, aux mezzanines d'équipement et à d'autres scénarios restreints en espace. Les clapets anti-retour verticaux en acier inoxydable peuvent être directement associés à divers systèmes de tuyauterie verticale.

Matériau entièrement en acier inoxydable, résistant à la corrosion et durable

Adopte l'acier inoxydable 304/316/316L et les matériaux ANSI correspondants, avec une résistance à la corrosion, une résistance aux températures élevées et une résistance à l'usure. Il peut fonctionner de manière stable pendant une longue période dans des milieux corrosifs tels que l'eau chlorée, l'acide et l'alcali, sans remplacement fréquent, réduisant ainsi les coûts de maintenance.

Ouverture et fermeture sensibles, prévention fiable du reflux

Le mécanisme de guidage précis intégré assure le levage du disque sans déviation. La réponse de fermeture peut être aussi rapide que 0,2 s, bloquant rapidement le reflux du fluide, protégeant efficacement les pompes, les compresseurs et autres équipements en aval des impacts de coups de bélier et évitant les dommages à l'équipement.

Compatible double standard, large universalité

Conforme aux normes GB (série GB/T) et ANSI (API 594, série ANSI), s'adaptant de manière flexible aux systèmes de tuyauterie GB et ANSI sans modification supplémentaire, réduisant ainsi les coûts d'approvisionnement et d'installation.

Plusieurs spécifications disponibles pour diverses conditions de travail

Le diamètre varie de DN15 à DN300 avec des pressions nominales complètes. Le type d'étanchéité et la connexion peuvent être sélectionnés selon les besoins. Le type à ressort convient aux conditions de faible débit ; le type sans ressort est plus économe en énergie et répond aux exigences de différents scénarios.

Matériaux et structure des composants

Matériaux des composants de base

● Corps/Capot : GB 304/316/316L (GB/T 1220), matériaux correspondants ANSI ASTM A182/A351, sélectionnés en fonction de l'intensité de corrosion moyenne.

● Disque : Même matériau que le corps + revêtement en alliage Stellite (joint dur), ou acier inoxydable + bague d'étanchéité souple en PTFE (joint souple), équilibrant les performances d'étanchéité et la durabilité.

● Mécanisme de guidage : Acier inoxydable forgé identique au corps ; manchon de guidage en alliage dur à base d'acier inoxydable, résistant à l'usure et à la corrosion, garantissant une ouverture/fermeture précise sans déviation.

● Ressort (en option) : acier à ressort en acier inoxydable 304/316/316L à élasticité stable, adapté à diverses conditions et températures corrosives.

● Joints : anneau métallique en alliage d'Inconel pour haute température ; Anneau en caoutchouc PTFE/perfluoroéther pour températures moyennes et basses ; joint enroulé en spirale pour l’étanchéité des brides, assurant une étanchéité fiable.

● Boulons/Écrous : Acier inoxydable identique à celui du corps, conforme aux normes GB/ANSI correspondantes, garantissant une résistance globale à la corrosion et une résistance de connexion.

Caractéristiques structurelles

Structure de levage vertical, chemin d'écoulement vertical direct, mécanisme de guidage précis intégré. Fermeture assistée par ressort en option pour les conditions de faible débit. Double connexion : bride/filetage interne, montage et démontage faciles.

Normes de conception et de fabrication

Lignes directrices de sélection

Confirmer l'installation et le sens du flux

Assurer l'installation verticale du pipeline avec un fluide s'écoulant verticalement vers le haut. L'installation horizontale ou inclinée est strictement interdite, sinon cela entraînerait une défaillance du disque et une fuite d'étanchéité. Les clapets anti-retour verticaux en acier inoxydable ne conviennent que pour les conditions verticales.

Correspond à la norme et à la classe de pression

Sélectionnez le PN/classe correspondant en fonction du système de pipeline GB ou ANSI (par exemple GB PN16, ANSI Class150). Assurez-vous que la pression nominale correspond à la pression de conception du pipeline pour éviter un fonctionnement en surpression.

Sélection du type d'étanchéité

Joint dur en métal pour les médias à haute température (> 200 ℃), contenant des particules ou à forte usure. Joint souple pour les températures moyennes et basses (≤ 200 ℃) et les médias propres, permettant d'obtenir une fuite proche de zéro pour s'adapter à différentes caractéristiques des médias.

Correspondance précise des matériaux

Acier inoxydable 304 pour les milieux corrosifs généraux (acide et alcali faibles, eau chlorée). Acier inoxydable 316 pour les milieux corrosifs forts (acide et alcali concentrés, milieux contenant du soufre/chlore). Acier inoxydable 316L pour des conditions de température ultra-basse ou de corrosion forte pour assurer la durée de vie.

Sélection du type à ressort ou sans ressort

Type à ressort pour des conditions de faible débit et de basse pression (pression d'ouverture minimale insuffisante), assisté par ressort pour une meilleure fiabilité. Type sans ressort pour un débit et une pression normaux, ouverture/fermeture par pression moyenne et gravité, plus économe en énergie.

Notes d'utilisation et d'entretien

1 Remarques sur l'installation

● Installez strictement verticalement, assurez-vous que la direction du flux du fluide est cohérente avec la marque « flèche vers le haut » sur le corps. L'installation horizontale ou inclinée est interdite.

● Avant l'installation, vérifiez que le modèle de vanne, la classe de pression, le matériau et le diamètre correspondent au pipeline. Vérifiez que le corps, le disque et le mécanisme de guidage ne sont pas endommagés. Poussez manuellement le disque pour confirmer un levage flexible sans blocage.

● Réserver un espace de maintenance au-dessus de la vanne pour le démontage ultérieur du chapeau, le retrait du disque et du mécanisme de guidage.

2 Entretien courant

● Inspecter régulièrement les connexions et l'étanchéité du chapeau pendant le fonctionnement ; serrez les boulons ou remplacez les joints en cas de fuite.

● Démonter et nettoyer périodiquement les impuretés et la saleté à l'intérieur de la vanne, vérifier la flexibilité du mécanisme de guidage. Inspectez l’élasticité du ressort pour le type à ressort et remplacez-la à temps si elle est atténuée.

● Actionner la vanne en amont lentement pour augmenter progressivement la pression et le débit du fluide, en évitant un impact instantané à haute pression sur le disque pour éviter d'endommager les composants.

3 Redémarrer après un arrêt prolongé

Avant le redémarrage, poussez manuellement le disque pour confirmer l'ouverture/fermeture flexible. Vérifiez qu'il n'y a pas de blocage à l'intérieur de la vanne. Après confirmation, introduisez le fluide lentement pour éviter le blocage des composants provoquant une défaillance de l'étanchéité ou des défauts d'ouverture/fermeture.

Champs d'application

Avec une forte résistance à la corrosion, une structure compacte et une ouverture/fermeture sensible, les clapets anti-retour verticaux en acier inoxydable sont largement utilisés dans les systèmes de tuyauterie verticale des industries suivantes :

● Approvisionnement en eau et drainage municipaux : conduites pour fluides corrosifs tels que l'eau chlorée et les eaux usées, en particulier les conduites d'eau verticales dans les immeubles de grande hauteur.

● CVC dans les immeubles de grande hauteur : canalisations verticales pour systèmes de climatisation et de chauffage, hautement adaptables aux espaces étroits.

● Industrie pétrochimique : canalisations corrosives pour milieux chimiques, milieux contenant du soufre/chlore, adaptées aux conditions de pression basse à moyenne-haute.

● Industrie électrique : systèmes auxiliaires de centrales électriques, conduites de vapeur, résistants aux températures élevées, résistants à l'usure et stables en fonctionnement.

● Industrie alimentaire et pharmaceutique : canalisations propres et corrosives, répondant aux exigences d'hygiène avec une étanchéité fiable et aucune fuite.
