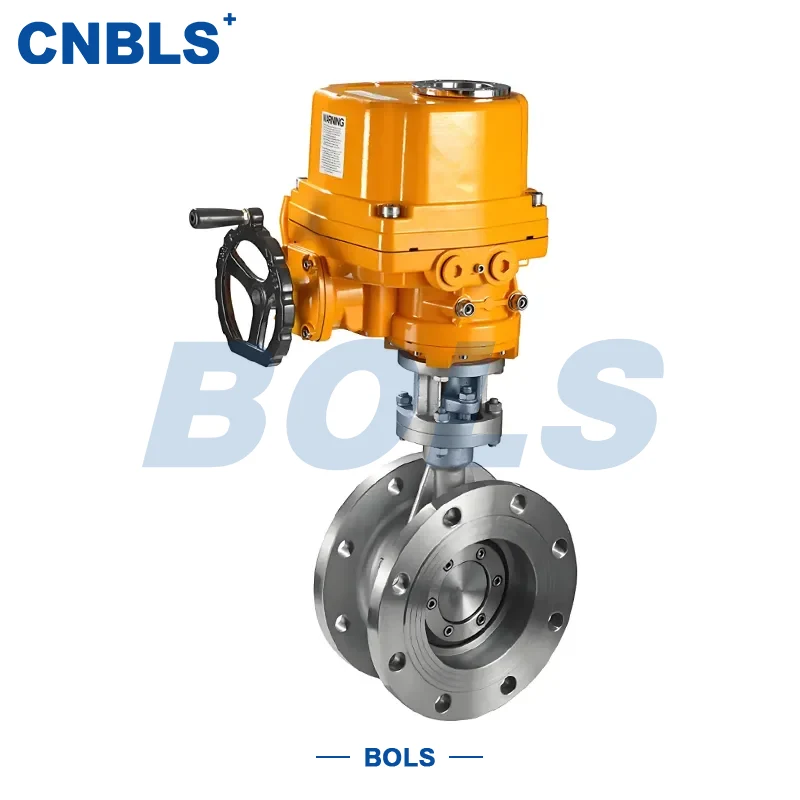

Vannes papillon de ventilation en acier inoxydable

La vanne papillon de ventilation D341W en acier inoxydable est une vanne papillon à ligne centrale spécialement conçue pour les systèmes de ventilation industriels. Il est fabriqué à partir de matériaux en acier inoxydable tels que 304, 316, 304L et 316L, et est conforme à la série D341W et aux normes industrielles pertinentes pour les vannes papillon de ventilation. La vanne est installée dans les systèmes de conduits de ventilation via des raccords à bride et est entraînée soit par une opération manuelle, soit par un actionneur à vis sans fin pour faire tourner le disque, permettant l'ouverture, la fermeture et le réglage du débit des fluides gazeux.

En tant que vanne papillon de ventilation typique en acier inoxydable, sa conception est optimisée pour les conditions de gaz basse pression, de grand diamètre, poussiéreuses et corrosives. Tout en garantissant des performances d’étanchéité de base, il répond également aux exigences du système de ventilation en matière de capacité de débit, de flexibilité opérationnelle et de stabilité à long terme.

Structure et principe de fonctionnement

Conception de la ligne centrale

La tige et le disque partagent la même ligne centrale, de sorte que le disque tourne autour de l'axe de la tige pendant le fonctionnement. Cette structure simple et équilibrée réduit le couple d'ouverture et convient parfaitement à une utilisation à long terme dans les conduits de ventilation de grand diamètre.

Connexion à bride

Les deux extrémités du corps de vanne comportent des brides intégrées compatibles avec GB/T 9113 ou ANSI B16.5. L'installation est simple à l'aide de boulons, garantissant un positionnement fiable et un entretien facile.

Étanchéité spécifique à la ventilation

Le « W » dans D341W indique une structure de type ventilation conçue pour contrôler les fuites plutôt que pour atteindre zéro fuite. Les options incluent des joints rigides en métal ou des joints composites en métal et caoutchouc fluoré, qui réduisent le blocage causé par la poussière ou la dilatation thermique tout en maintenant un fonctionnement sûr.

Options d'actionnement

Tailles plus petites : fonctionnement manuel pour plus de simplicité et un entretien facile

Tailles moyennes et grandes : actionneurs à vis sans fin pour un couple plus élevé, un fonctionnement plus facile et une adaptation au contrôle aérien ou centralisé

Principales fonctionnalités

Forte adaptabilité des matériaux

La construction en acier inoxydable offre une excellente résistance à la corrosion et à l'oxydation, adaptée aux gaz de combustion contenant du soufre, aux gaz acides et aux environnements très humides.

Faible résistance au débit

La conception centrale et le disque mince minimisent l’obstruction du flux d’air, réduisant ainsi la résistance du système et la consommation d’énergie.

Coûts de maintenance contrôlables

Avec moins de composants et une structure d'étanchéité simple, l'inspection et la maintenance de routine sont minimes, ce qui le rend idéal pour les systèmes de ventilation fonctionnant en continu.

Large plage de fonctionnement

Plage de température : -30℃~400℃Plage de pression : PN0,1~PN1,0MPaConvient à la plupart des applications de ventilation industrielle et de gaz de combustion.

En tant que vanne papillon de ventilation en acier inoxydable mature, sa conception donne la priorité à la stabilité du système et à la fiabilité à long terme.

Applications

Les vannes papillon de ventilation en acier inoxydable D341W sont largement utilisées dans :

Métallurgie : systèmes de hauts fourneaux, de frittage, de dépoussiérage et de traitement des gaz de combustion

Industrie électrique : systèmes d'air de chaudière et de fumées, conduits de désulfuration et de dénitrification

Industrie chimique : systèmes d'échappement de procédés avec gaz corrosifs

Matériaux de construction et ciment : dépoussiérage des résidus de four, systèmes de recirculation d'air chaud

Génie de l'environnement : systèmes de traitement et d'émission de gaz résiduaires industriels

Dans ces applications, les vannes papillon de ventilation en acier inoxydable servent principalement à l'isolation, à la régulation et à la dérivation du débit, plutôt qu'au contrôle de l'étanchéité à haute pression.

Paramètres techniques

Recommandations de sélection et d'utilisation

Les principales considérations de sélection comprennent :

Composition moyenne et corrosivité

Pression de conception et température de fonctionnement

Taille du tuyau et espace d'installation

Présence de poussière élevée, température élevée ou fonctionnement continu

Pour les environnements poussiéreux, un disque perforé en inox est recommandé. Pour les systèmes de gaz de combustion à haute température, les joints métalliques durs sont préférés pour améliorer la stabilité.

Conclusion

La vanne papillon de ventilation D341W en acier inoxydable se caractérise par une structure fiable, des matériaux stables et une forte adaptabilité. En tant que vanne papillon de ventilation standardisée en acier inoxydable, elle est conçue pour répondre aux exigences de sécurité et de maintenance à long terme des systèmes de ventilation industrielle et de fumées, ce qui en fait un choix pratique pour les projets d'ingénierie et l'intégration d'équipements.
