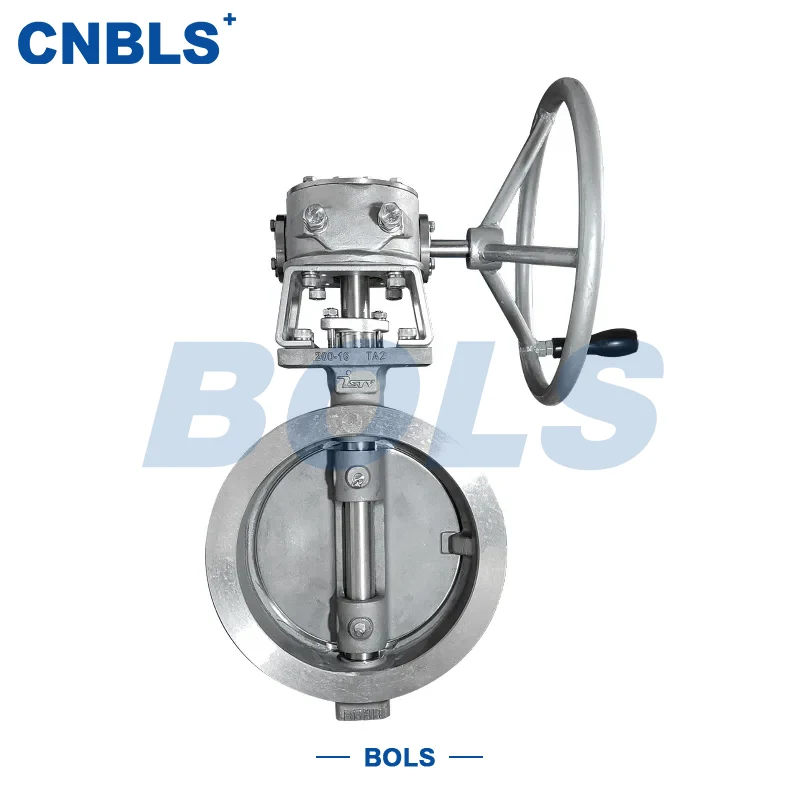

Vannes papillon manuelles à bride en acier inoxydable à joint dur en métal

Les vannes papillon manuelles à bride en acier inoxydable à joint dur en métal sont des vannes marche-arrêt et de régulation adaptées aux conditions industrielles difficiles. Construit principalement en acier inoxydable pour les composants résistant à la pression et en contact avec le fluide, il présente une conception à triple décalage et une structure métallique à joint dur. La vanne est actionnée manuellement pour faire tourner le disque, assurant ainsi une fermeture et un étranglement fiables du fluide du pipeline. Sa structure éprouvée et sa répartition optimisée de la force garantissent des performances stables dans des environnements à haute température, haute pression et corrosifs. Sur les marchés internationaux, ce produit est communément appelé vanne papillon manuelle à bride en acier inoxydable à joint dur en métal et est largement utilisé dans les systèmes pétrochimiques, énergétiques et métallurgiques.

Caractéristiques structurelles et principe de fonctionnement

Les vannes papillon manuelles à bride en acier inoxydable à joint dur en métal adoptent une conception classique à triple décalage, qui permet au disque de se désengager progressivement du siège pendant l'ouverture et la fermeture, réduisant considérablement la friction et l'usure. Le joint dur métallique est constitué d'acier inoxydable ou de matériaux en alliage, et la face d'étanchéité peut être renforcée par un soudage superposé en stellite ou en alliage à base de nickel pour maintenir d'excellentes performances d'étanchéité même dans des conditions de température et de pression élevées. La face d'extrémité de la bride est usinée selon les normes GB ou ANSI, garantissant un bon alignement lors de l'installation et facilitant la maintenance sur site. Ce type de vanne papillon manuelle à bride en acier inoxydable à joint dur en métal est actionnée via un volant ou un levier, offrant une structure simple et une grande fiabilité.

Principales caractéristiques du produit

• Construction entièrement en acier inoxydable offrant une excellente résistance à la corrosion et à l'oxydation

• Conception à joint rigide en métal adaptée aux fluides à haute température, haute pression et abrasifs

• La structure à triple décalage réduit le couple de fonctionnement et prolonge la durée de vie

• Le raccordement à bride garantit une installation stable et une compatibilité avec divers systèmes de tuyauterie

• Le fonctionnement manuel permet une maintenance simple et un fonctionnement contrôlé

Applications typiques

Les vannes papillon manuelles à bride en acier inoxydable à joint dur en métal sont largement utilisées dans les canalisations de fluides à haute température dans les usines pétrochimiques, les systèmes de vapeur dans l'industrie électrique, les canalisations de gaz de combustion et de poussières dans la métallurgie et les systèmes de fluides corrosifs dans les industries de traitement de l'eau et de fabrication du papier. Dans ces environnements exigeants, les vannes papillon manuelles à bride en acier inoxydable à joint dur en métal maintiennent un fonctionnement stable malgré les changements de température fréquents et les conditions de fluide complexes.

Principaux paramètres techniques

• Diamètre nominal : DN50–DN600 (NPS 2"–24")

• Pression nominale : PN10/16/25/40, classe 150/300/600

• Connexion : Bride (GB/T 9113 / ANSI B16.5 RF)

• Fonctionnement : Manuel (volant/levier)

• Plage de température : -46 ℃ ～ 550 ℃

• Classe de fuite : Classe V (API 609)

• Structure : joint dur métallique à triple décalage

Configuration matérielle

Le corps et le disque de la vanne peuvent être en acier inoxydable duplex 304, 316, 304L, 316L ou 2205 pour répondre à différentes exigences de résistance à la corrosion. La tige de valve est généralement fabriquée en acier inoxydable forgé ou en acier duplex pour un équilibre entre résistance et ténacité. Le siège et la face d'étanchéité sont sélectionnés en fonction des conditions de fonctionnement et peuvent être en acier inoxydable, en stellite ou en alliage à base de nickel pour garantir une étanchéité métallique fiable.

Recommandations de sélection et d'utilisation

Lors de la sélection d'une vanne, des facteurs tels que les propriétés du fluide, la pression de conception et la température doivent être soigneusement pris en compte, et la norme de bride doit correspondre au système de tuyauterie existant. Pour les applications de grand diamètre ou à haute pression, le couple de fonctionnement manuel doit être évalué et un mécanisme de réduction de couple peut être nécessaire. Une installation appropriée et un entretien régulier prolongeront efficacement la durée de vie des vannes papillon manuelles à bride en acier inoxydable à joint dur en métal.

Gestion de la maintenance et des opérations

Il est recommandé d'établir des dossiers complets d'exploitation et de maintenance et d'inspecter régulièrement les raccords à brides, les presse-étoupes et les surfaces d'étanchéité. Dans les environnements à haute température ou corrosifs, des mesures de lubrification et anticorrosion améliorées doivent être mises en œuvre pour garantir un fonctionnement stable à long terme et fournir une protection fiable pour la sécurité du système.
