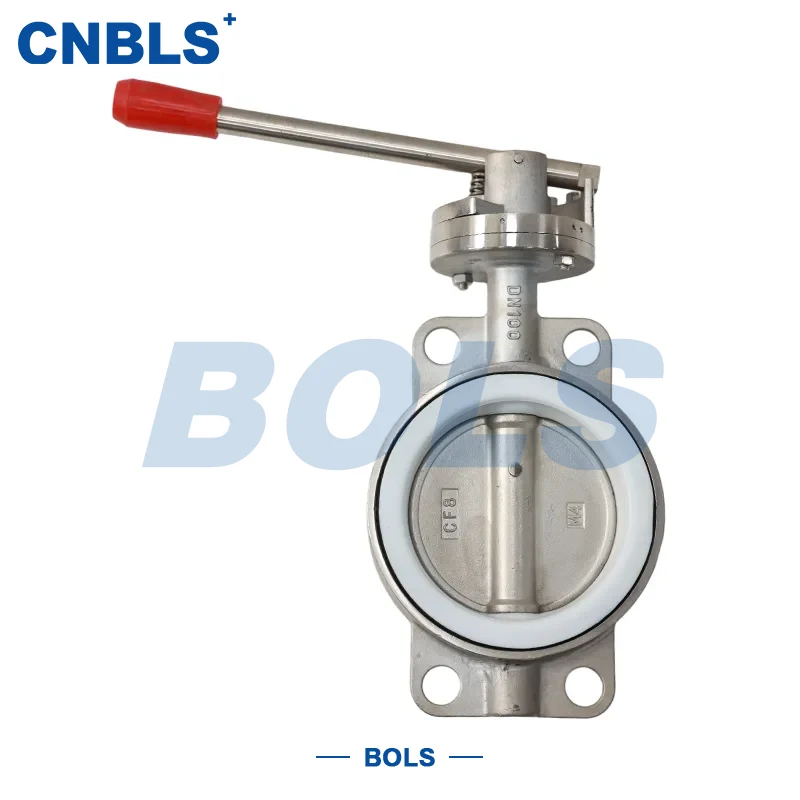

Vannes papillon électriques à joint dur en métal de type plaquette en acier inoxydable

La vanne papillon électrique à joint dur métallique de type plaquette en acier inoxydable D973H est une vanne papillon à triple excentration fabriquée en acier inoxydable 304/316/304L/316L ou en acier inoxydable duplex 2205. Equipé d'un actionneur électrique, il permet un fonctionnement tout ou rien à distance ou une régulation continue de la vanne.

Dotée d'un corps de type plaquette, la vanne est serrée entre les brides du pipeline via des boulons traversants sans nécessiter de brides indépendantes. Cette conception garantit une structure globale compacte, un poids plus léger et une installation et une maintenance pratiques.

Avec le joint dur métallique à triple décalage comme conception centrale, la vanne atteint un contact presque sans friction entre le disque et le siège de vanne pendant l'ouverture et la fermeture, réduisant considérablement l'usure de la surface d'étanchéité. Il maintient des performances d'étanchéité stables et une durée de vie prolongée même dans des conditions de pression moyenne-haute, de température élevée, contenant des particules ou corrosives, ce qui le rend adapté à un fonctionnement à long terme dans les systèmes de contrôle automatisés. Dans les projets internationaux et les pipelines automatisés, cette vanne, communément appelée vanne papillon électrique à joint dur en métal de type plaquette en acier inoxydable, est idéale pour les applications avec des contraintes d'espace, des exigences d'installation fréquentes ou des besoins de contrôle à distance.

Structure et principe de fonctionnement

1. Conception de structure à triple décalage

La vanne adopte une structure à triple décalage intégrant un décalage axial, un décalage radial et un décalage d'angle de cône de surface d'étanchéité. Cette conception permet au disque de se dégager du siège de vanne lors de la phase d'ouverture initiale et d'obtenir une compression élastique uniquement lors de la phase de fermeture finale, éliminant ainsi le problème de grattage courant dans les vannes papillon traditionnelles.

2. Entraînement par actionneur électrique

L'actionneur électrique reçoit des signaux (signal de commutation ou signal 4-20 mA) du système de contrôle et produit un couple stable via un mécanisme de réduction, entraînant la tige pour faire tourner le disque pour un fonctionnement marche-arrêt précis ou une régulation du débit.

3. Connexion de type plaquette

Le corps de la vanne est serré entre les brides du pipeline et entièrement sécurisé par des boulons traversants, réduisant ainsi les besoins en espace d'installation. Il est particulièrement adapté aux installations à forte densité d’équipement ou aux projets de rénovation.

Principales fonctionnalités

Dans les systèmes de canalisations automatisés, les vannes papillon électriques à joint dur en métal de type plaquette en acier inoxydable réduisent les coûts d'installation et d'exploitation tout en garantissant des performances d'étanchéité supérieures.

Paramètres techniques

Configuration matérielle

Applications typiques

Cette vanne est largement utilisée dans les systèmes suivants :

● Usines pétrochimiques et chimiques du charbon

● Systèmes de vapeur et d'eau à haute température dans l'industrie électrique

● Conduites de fumées et de poussières dans l'industrie métallurgique

● Systèmes de chauffage municipal et d'approvisionnement en énergie urbain

● Réseaux de canalisations de contrôle automatisés et projets de modernisation

Dans les systèmes avec des contraintes d'espace ou nécessitant un fonctionnement fréquent, les vannes papillon électriques à joint dur en métal de type plaquette en acier inoxydable offrent des avantages structurels et de contrôle distincts.

Notes de sélection et d'utilisation

1. Sélectionnez des matériaux en acier inoxydable ou en acier inoxydable duplex en fonction de la corrosivité du milieu.

2.Pour la structure de type plaquette, réservez une marge de serrage suffisante pour garantir une étanchéité fiable.

3. À assortir avec des actionneurs électriques à couple élevé pour les applications de grand diamètre ou à haute pression.

4. Dans les systèmes automatisés, vérifiez la compatibilité du signal et la classe de protection des actionneurs comme priorités clés.

Notes de maintenance et de fiabilité

La structure métallique à joint dur convient à un fonctionnement à long terme à haute température. Cependant, il est recommandé d'inspecter régulièrement le serrage des boulons de serrage, de la garniture de tige et de l'état de fonctionnement de l'actionneur. Un entretien approprié peut prolonger efficacement la durée de vie des vannes papillon électriques à joint dur en métal de type plaquette en acier inoxydable et réduire les risques de temps d'arrêt.
