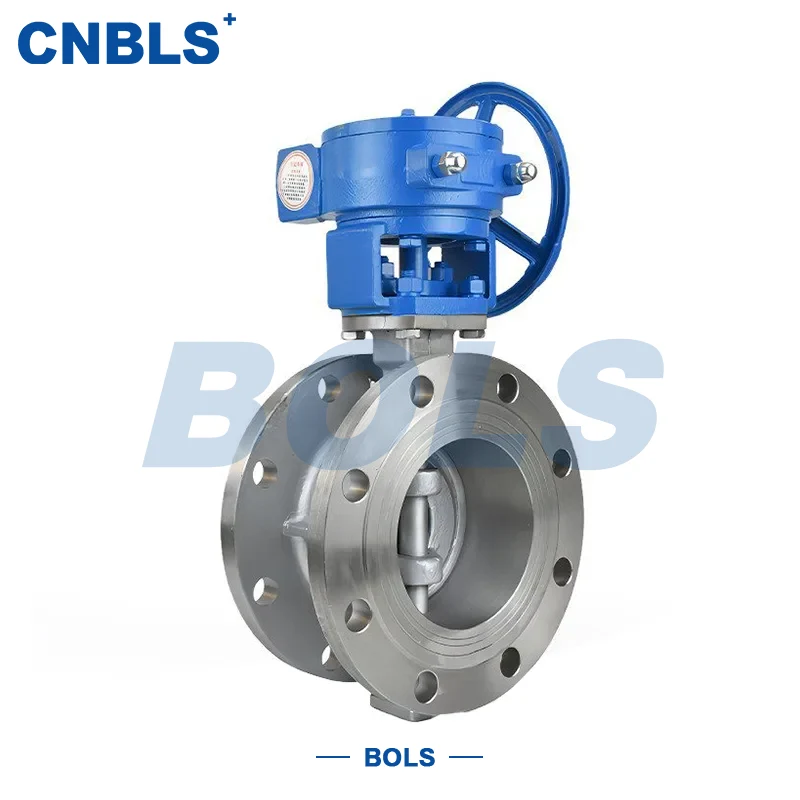

Vannes papillon à joint dur en métal de type plaquette avec poignée en acier inoxydable

La vanne papillon à joint dur métallique de type plaquette à commande par poignée en acier inoxydable D73H est une vanne papillon industrielle principalement construite en acier inoxydable et dotée d'une conception à double décalage. Il intègre une poignée à entraînement direct, une connexion de type plaquette et une structure métallique à joint dur, ce qui le rend adapté aux applications moyennement basses pressions, hautes températures et légèrement corrosives.

En tournant manuellement la poignée, la tige et le disque de la vanne tournent de manière synchrone pour obtenir une fermeture fiable et une régulation de débit de base. La conception du corps de type plaquette donne un profil plus compact, réduisant l'espace d'installation tout en conservant la résistance structurelle.

Dans des industries telles que la pétrochimie, les systèmes électriques, la métallurgie, le traitement de l'eau et la transformation des aliments, les vannes papillon à joint dur métallique de type plaquette en acier inoxydable sont couramment utilisées dans les systèmes de tuyauterie qui nécessitent une combinaison de résistance à la corrosion, de résistance à la température et d'installation facile. Il est particulièrement adapté aux applications avec un espace limité et des fréquences de fonctionnement modérées.

Caractéristiques structurelles et principe de fonctionnement

1. Structure à joint dur en métal à double décalage

La vanne adopte une conception à double décalage, permettant au disque de se désengager rapidement du siège lors de l'ouverture et de la fermeture, ce qui réduit considérablement la friction et l'usure. Le joint métal sur métal maintient des performances stables même à haute température, haute pression ou dans des milieux contenant des traces de particules, évitant ainsi les problèmes de vieillissement et de défaillance associés aux joints souples dans des environnements à haute température.

2. Entraînement Direct par poignée

La poignée est reliée rigidement à la tige, offrant une structure simple avec un trajet de transmission court et une perte d'énergie minimale. Pour les vannes de petite et moyenne taille, cela permet une ouverture/fermeture rapide et un positionnement fiable, répondant aux besoins pratiques du fonctionnement manuel sur le terrain.

3. Connexion de type plaquette

Le corps de la vanne est serré entre deux brides de tuyau à l'aide de boulons traversants, éliminant ainsi le besoin de brides indépendantes. Cette conception réduit le poids du système et les coûts d'installation, tout en facilitant également le démontage et la maintenance. Il est particulièrement utile dans les casiers à tubes ou dans les zones d'équipement où l'espace est limité.

Paramètres techniques

• Diamètre nominal : DN 50 – DN 600 (NPS 2" – 24")

• Pression nominale : PN 10/16/25, classe 150/300

• Connexion : type plaquette (GB/T 9113 / ANSI B16.5)

• Fonctionnement : Entraînement direct de la poignée

• Plage de température : -46 ℃ ～ 550 ℃

• Type de joint : joint dur en métal (classe V)

• Structure : Double déport

• Normes : GB/T 12238, API 609, ANSI B16.34

Configuration matérielle

Le corps, le disque, la tige et le siège peuvent tous être sélectionnés parmi différentes qualités d'acier inoxydable pour s'adapter à des fluides et à des conditions de fonctionnement spécifiques.

• Corps : CF8 / CF8M / CF3 / CF3M

• Disque : acier inoxydable massif ou acier inoxydable avec revêtement Stellite

• Potence : A182 F304 / F316 / F304L / F316L

• Siège : Surface d'étanchéité en acier inoxydable ou en métal Stellite

Cette configuration garantit que les vannes papillon à joint dur métallique de type plaquette à poignée en acier inoxydable conservent une longue durée de vie dans la vapeur à haute température, les liquides corrosifs et les milieux légèrement abrasifs.

Applications

La vanne convient aux applications typiques suivantes :

• Oléoducs et oléoducs à haute température dans les usines pétrochimiques

• Systèmes de chaudières et conduites auxiliaires dans l'industrie électrique

• Systèmes de fumées et d'eau de refroidissement à haute température dans la métallurgie

• Canalisations de traitement des eaux industrielles et municipales

• Transformation des aliments et des boissons où la propreté des matériaux est requise

Dans ces scénarios, les vannes papillon à joint dur métallique de type plaquette à poignée en acier inoxydable offrent une résistance structurelle, une fiabilité d'étanchéité, une maintenance facile et une rentabilité globale du système.

Recommandations de sélection et d'utilisation

Lors de la sélection d'une vanne, les principales considérations incluent la corrosivité du fluide, la température de fonctionnement et la pression nominale du pipeline pour garantir une bonne adéquation du matériau et de la structure du joint. Pour les applications de grand diamètre ou à haute pression, vérifiez que le couple de la poignée répond aux exigences opérationnelles sur le terrain. Lors de l'installation, assurez-vous de l'alignement des brides et du serrage uniforme des boulons pour tirer pleinement parti des avantages d'étanchéité de la conception de type plaquette.

Maintenance et fiabilité opérationnelle

Une inspection régulière du serrage des boulons, de la garniture de tige et de l’usure des surfaces d’étanchéité prolongera efficacement la durée de vie de la vanne. La structure métallique à joint dur permet le rodage et le remplacement des composants sur site, réduisant ainsi les coûts opérationnels à long terme et améliorant la fiabilité dans des conditions de fonctionnement continu.
