Vannes à guillotine à couteau à pignon en acier inoxydable

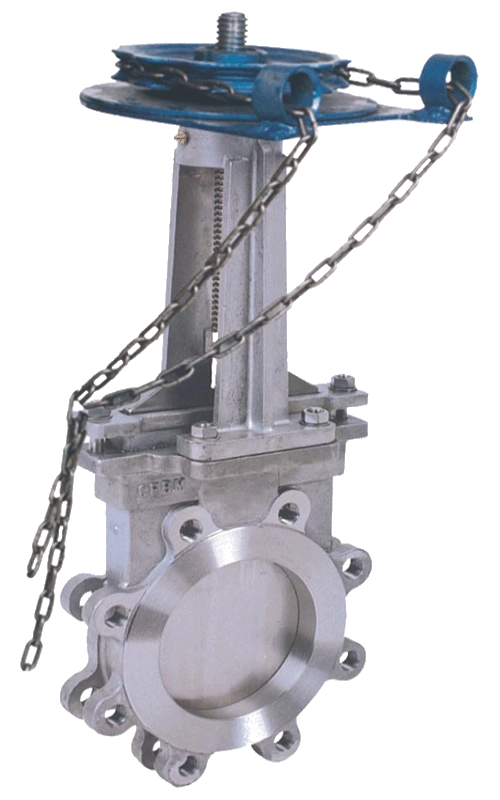

La vanne à guillotine à pignon en acier inoxydable PZL73H est une vanne d'arrêt spécialement conçue pour le transport de fluides contenant des impuretés. Il présente une conception à pignon avec une porte de type couteau tranchante. En faisant tourner le pignon pour soulever ou abaisser la tige de la vanne, il peut efficacement couper les particules solides et les impuretés fibreuses présentes dans le fluide lorsqu'il est fermé, empêchant ainsi fondamentalement le blocage du pipeline.

La vanne est entièrement fabriquée en acier inoxydable 304/316 avec une résistance exceptionnelle à la corrosion, adaptée aux pressions faibles à moyennes et aux conditions de travail corrosives impliquant des fluides à haute viscosité et contenant des impuretés. Il présente une structure compacte, un poids léger et un fonctionnement permettant d'économiser du travail, ce qui le rend particulièrement idéal pour les espaces d'installation étroits et les scénarios nécessitant un couple de fonctionnement manuel élevé.

Il est largement utilisé dans les pipelines de moyenne et grande taille dans des industries telles que le traitement des eaux usées, les résidus miniers, la pâte à papier, la poudre de matériaux de construction, etc. Avec des performances fiables, les vannes à guillotine à pignon en acier inoxydable PZL73H sont devenues l'équipement d'arrêt préféré pour les pipelines de fluides contenant des impuretés dans diverses industries.

Paramètres techniques de base

Attributs de base

● Type de structure : disque de portail en forme de couteau, vis et joug extérieurs, conception face à face courte, économisant de l'espace d'installation et adapté aux conditions de travail étroites.

● Type de connexion : connexion sur plaquette, strictement conforme à la norme GB/T 12221 pour l'installation de vannes sur plaquette, facile à installer sans très grand espace, réduisant ainsi les coûts de construction du pipeline.

● Type d'étanchéité : joint dur en métal, revêtement en alliage dur sur les surfaces d'étanchéité du disque et du siège de la porte, performances d'étanchéité stables, résistant à l'érosion des milieux contenant des particules dures, durée de vie prolongée.

● Type d'opération : entraînement par pignon, couple amplifié par transmission par chaîne, opération manuelle permettant d'économiser du travail, résolvant la difficulté de l'opération manuelle pour les vannes de gros calibre.

● Matériau du corps : Acier inoxydable (304/316), excellente résistance à la corrosion, adapté aux fluides présentant différents niveaux de corrosion et à une utilisation à long terme dans des conditions hautement corrosives.

● Caractéristique du canal d'écoulement : canal droit à passage intégral, aucune résistance à l'étranglement, flux de fluide fluide, forte capacité anti-colmatage, évitant l'accumulation d'impuretés affectant le fonctionnement de la vanne.

Interprétation du modèle

Chaque lettre et chiffre du modèle PZL73H a une signification claire, aidant les acheteurs à identifier rapidement les spécifications et à répondre avec précision aux exigences :

● P : Décharge de scories / Structure en forme de couteau, clairement marquée comme vanne à guillotine, spécialement conçue pour les milieux contenant des impuretés.

● Z : Gate Valve, définit la catégorie de vanne principale.

● L : Sprocket Drive, indique le mode de fonctionnement, mettant en évidence l'avantage d'économiser du travail.

● 7 : Connexion de plaquette, définit le type de connexion d'installation pour l'installation générale de plaquette.

● 3 : Vis et joug extérieurs, marque le type de structure pour un entretien pratique après l'installation.

● H : Face du siège recouverte d'un alliage dur, montre le processus de surface d'étanchéité, mettant en évidence la fiabilité de l'étanchéité.

Matériaux des composants

Les composants de base des vannes à guillotine à pignon en acier inoxydable sont strictement sélectionnés pour leur résistance à la corrosion, leur résistance à l'usure et leur durée de vie :

● Corps de vanne/cadre de plaque de vanne : acier inoxydable 304/316, haute résistance et résistance à la corrosion, en option selon corrosivité moyenne.

● Disque à couteau : substrat en acier inoxydable + revêtement en stellite, dureté des bords ≥ HRC 55, haute netteté pour couper efficacement les impuretés solides, résistant à l'usure et à l'érosion.

● Siège de soupape : acier inoxydable avec revêtement en alliage dur, spécialement pour les milieux à particules dures, surface d'étanchéité résistante à l'usure assurant une étanchéité stable à long terme.

● Tige de valve : acier inoxydable 304, surface chromée, résistance améliorée à l'usure et à la corrosion, évitant la rouille et le blocage lors d'une utilisation à long terme.

● Garniture de presse-étoupe : garniture flexible en graphite, résistante aux températures élevées et à la corrosion, excellente étanchéité pour éviter les fuites.

● Roue à chaîne/chaîne : acier inoxydable, adapté à une utilisation à long terme dans des conditions corrosives, difficile à rouiller ou à endommager, assurant une transmission stable.

Normes de conception et de fabrication

L'ensemble de la production est conforme aux normes nationales et industrielles avec un contrôle qualité strict :

● Conception générale des vannes à guillotine : JB/T 8528, CJ/T 282

● Dimensions de connexion de plaquette : GB/T 12221

● Pièces de transmission à pignon : GB/T 1243

● Indices de pression-température : GB/T 12224

● Test et inspection des vannes : GB/T 13927, JB/T 9092

● Matériau en acier inoxydable : ASTM A182

Points de sélection, d'installation et de maintenance

Points de sélection

● Pour les milieux hautement corrosifs (bouillie acide-alcali), l'acier inoxydable 316 est préféré ; L'acier inoxydable 304 peut être utilisé pour les supports généraux contenant des particules afin de réduire les coûts tout en garantissant la stabilité.

● Pour les vannes de gros diamètre (DN ≥ 500), un pignon à rapport élevé 1:10 est recommandé pour réduire davantage l'effort de fonctionnement manuel.

Points d'installation

● Restez coaxial avec les brides du pipeline, serrez les boulons symétriquement et uniformément pour éviter la déformation du corps et les fuites.

● Réservez suffisamment d'espace de rotation du côté fonctionnement du pignon pour un mouvement fluide.

● Nettoyer les impuretés et les scories de soudage dans le pipeline avant l'installation ; installer des filtres en amont et en aval pour une meilleure protection.

Points d'entretien

● Lubrifiez régulièrement le pignon et la chaîne pour éviter la rouille et le blocage.

● Ouvrez et fermez périodiquement la vanne dans des conditions contenant des impuretés pour nettoyer les scories accumulées entre le disque et le siège, en maintenant l'étanchéité et la flexibilité de fonctionnement.

Avantage du produit

Les vannes à guillotine à pignon en acier inoxydable PZL73H sont dotées d'une construction entièrement en acier inoxydable, d'une vanne à couteau à haute efficacité et d'un entraînement par pignon permettant d'économiser du travail, parfaitement adaptée aux applications contenant des impuretés et hautement corrosives. Compacts, faciles à installer et à entretenir, ils résolvent efficacement les problèmes de l’industrie tels que le blocage des pipelines, les opérations difficiles et les fuites de joints. Ils sont largement utilisés dans les pipelines de moyenne et grande taille dans tous les secteurs et constituent une solution d'arrêt fiable pour les systèmes de médias contenant des impuretés.
