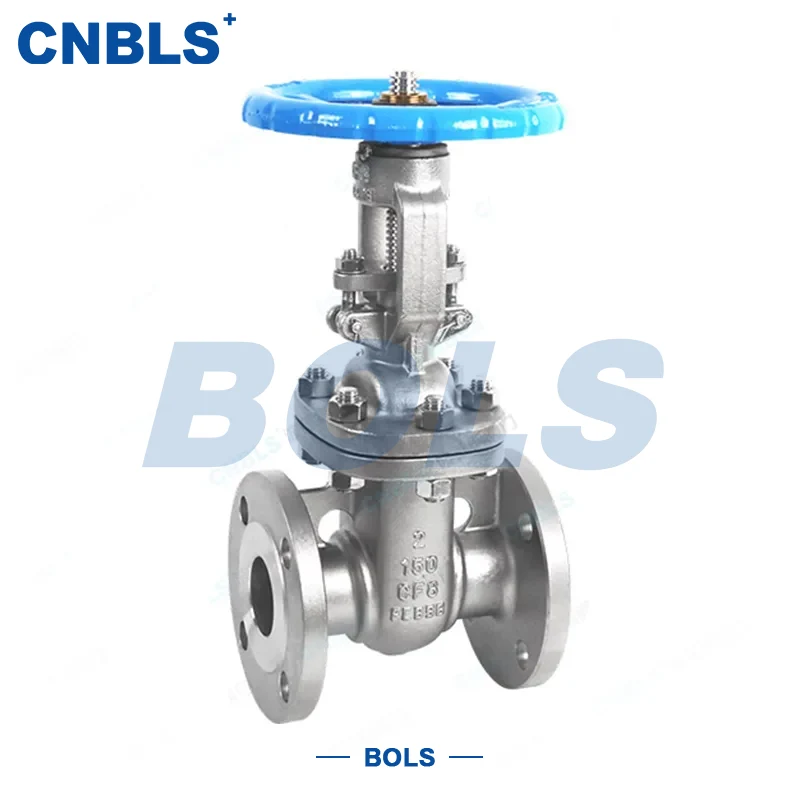

Vannes à vanne en acier inoxydable standard américain

Définition

La vanne à vanne standard américaine en acier inoxydable Z41H est une vanne d'arrêt manuelle conçue en stricte conformité avec l'API 600 et d'autres normes américaines. Il adopte une connexion à bride, une vis et un joug extérieurs, une structure de disque à cale unique et une conception de joint dur en métal. Entraîné par un volant, le disque de porte se déplace verticalement dans le sens du flux pour contrôler avec précision la marche/arrêt du fluide du pipeline.

Le corps de la vanne est en acier inoxydable 304 ou 316, entièrement compatible avec les pressions nominales et les dimensions des brides standard américaines. Doté d'une étanchéité fiable et d'une structure stable, il est largement utilisé dans des conditions de travail à moyenne et haute pression dans les industries pétrolières, chimiques, électriques et autres, particulièrement adapté aux systèmes de transport d'eau, de vapeur, d'huile et de milieux corrosifs moyennement légers.

Avec une conception standardisée et une excellente compatibilité, les vannes à vanne en acier inoxydable American Standard peuvent être directement connectées aux pipelines standard américains sans modification supplémentaire, réduisant considérablement les coûts d'installation et de maintenance.

Paramètres techniques de base

Interprétation du modèle

La signification de chaque lettre et chiffre du modèle Z41H est claire pour permettre aux acheteurs d'identifier rapidement les spécifications :

● Z : Vanne à vanne, définie comme le type de vanne principale pour le contrôle marche-arrêt des pipelines, adaptée aux conditions standard américaines.

● 4 : Connexion à bride, conforme à ASME B16.5 / ASME B16.47, avec connexion ferme.

● 1 : Vis et joug extérieurs, disque à cale unique, fonctionnement fluide, état et entretien faciles à observer.

● H : Face du siège recouverte d'un alliage dur, mettant en évidence la résistance à l'usure, à l'érosion et une étanchéité fiable.

Attributs de base

● Structure : Vis et joug extérieurs, disque compensé rigide, structure stable, levage en douceur sans blocage.

● Connexion : connexion à bride standard américaine (ASME B16.5 / ASME B16.47), RF et RTJ disponibles.

● Joint : joint dur en métal avec revêtement en alliage dur, zéro fuite, conforme à la norme API 600.

● Actionnement : Manuel (standard), électrique ou pneumatique (en option) pour l'automatisation.

● Matériau : acier inoxydable 304/316, excellente résistance à la corrosion.

● Pression : Classe 150 / 300 / 600 / 900 pour service moyenne et haute pression.

● Taille : NPS ½"–NPS 36" (DN15–DN900), gamme standard DN15–DN600.

Matériaux des composants

● Corps de vanne/chapeau : acier inoxydable 304 (ASTM A351 CF8), 316 (ASTM A351 CF8M).

● Face d'étanchéité : acier inoxydable avec recouvrement en Stellite, résistant à l'usure et aux températures élevées.

● Tige de valve : acier inoxydable 304/316, trempé et nitruré pour une résistance élevée.

● Disque : substrat en acier inoxydable avec revêtement en alliage dur, solide et résistant à l'usure.

● Garniture de presse-étoupe : graphite flexible + PTFE, résistant aux hautes températures et à la corrosion.

● Volant : Acier au carbone avec revêtement ; acier inoxydable disponible pour un service corrosif.

Normes de conception et de fabrication

● Conception de vannes à vanne : API 600

● Présentiel : ASME B16.10

● Dimensions des brides : ASME B16.5, ASME B16.47

● Indice de pression-température : ASME B16.34

● Inspection et tests : API 598

Points de sélection et d'installation

Points de sélection

● Choisissez 316 pour les milieux fortement corrosifs/chlorés, 304 pour la corrosion générale.

● Faire correspondre la classe de pression avec précision ; vérifiez l’épaisseur de la paroi pour la classe 300 et supérieure.

● Manuel pour les pipelines de petite taille/basse fréquence ; électrique / pneumatique pour l'automatisation.

● Utilisez les tailles standard ASME pour une correspondance directe avec les pipelines américains.

Points d'installation

● Réservez suffisamment d'espace pour le levage de la tige et le fonctionnement du volant.

● Serrez les boulons de bride symétriquement et uniformément selon les spécifications ASME.

● Effectuer des tests de coque et de joint avant l'installation.

● Nettoyer les impuretés, les scories de soudage et l'huile dans le pipeline avant l'installation.

Résumé des avantages du produit

Les vannes à vanne en acier inoxydable Z41H American Standard sont fabriquées en stricte conformité avec la norme API 600 et d'autres normes américaines, conçues pour les applications moyennes et hautes pressions dans les industries pétrolière, chimique, électrique et autres.

Avec une structure à joint dur en acier inoxydable de haute qualité et en métal, les vannes offrent une étanchéité fiable, une utilisation facile et une longue durée de vie. Ils sont entièrement compatibles avec les pressions nominales et les brides standard américaines, permettant une connexion directe aux pipelines sans modification.

Dotés de spécifications complètes, d'un actionnement flexible et de matériaux en option, ils résolvent efficacement les problèmes tels qu'une mauvaise compatibilité, une étanchéité insuffisante et une durée de vie courte. Il s'agit d'une solution fiable pour le contrôle marche-arrêt dans les systèmes de pipelines standards américains.
