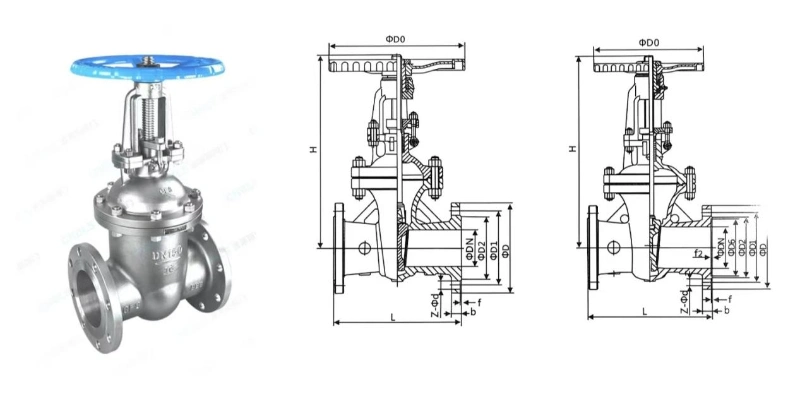

Vanne à bride

Les tests avec des fluides tels que l'eau, l'huile et la vapeur confirment une résistance à l'écoulement extrêmement faible et des performances d'étanchéité sans fuite avec des vannes rigides ; les vannes à bride prennent en charge diverses méthodes d'actionnement, notamment les entraînements manuels, à vis sans fin, pneumatiques et électriques. En tant que fournisseur professionnel de vannes, Bolaisi adhère strictement aux normes de contrôle de qualité tout au long des processus de coulée, d'usinage et de test de pression, répondant aux exigences d'arrêt complet des canalisations de grand diamètre dans des secteurs tels que l'approvisionnement en eau municipale, le chauffage urbain, la pétrochimie, la production d'électricité, la métallurgie et la distribution de gaz.

Introduction détaillée

Bolaisi est spécialisé dans la R&D et la fabrication de vannes d'arrêt de fluides industriels, avec une base de production de vannes en acier inoxydable située à Wenzhou, Zhejiang. En tant que fournisseur fiable de systèmes de canalisations de fluides, la société a mis en place un système complet de contrôle qualité en boucle fermée. Cela englobe tout, depuis la détection des défauts sur les matériaux en acier brut, le moulage et le traitement thermique du corps de vanne, le meulage de précision des vannes et l'assemblage de la garniture jusqu'aux tests en deux étapes (hydrostatiques et pneumatiques) du produit fini. Avant de quitter l'usine, chaque vanne est soumise à des tests simulés pour vérifier ses performances à haute/basse température et sa durabilité sous pression. Avec des années d'expertise approfondie dans la fabrication de vannes à vanne, la marque se concentre sur des produits caractérisés par une faible résistance à l'écoulement, zéro fuite et une longue durée de vie ; toutes les données concernant les pressions nominales, les capacités d'étanchéité et les performances à haute température sont dérivées de tests de pipelines réels à long terme, garantissant des spécifications honnêtes et précises. Dessin du produit

Spécifications du produit

1. Marque/modèle : Bolaisi Z41H/W-10P/16P/25P/40P/64P.

2. Matériau du corps : acier moulé WCB/acier inoxydable 304 ou 316 (résistant aux hautes températures et à la corrosion)

3. Diamètre nominal : DN15–DN1200

4. Type d'étanchéité : joint souple en PTFE ou joint dur métal sur métal

5. Pression nominale : PN10/PN16/PN25/PN40/PN64

6. Direction du flux : flux bidirectionnel ; la porte en coin assure une étanchéité bidirectionnelle

7. Type de connexion : bride standard GB ou bride standard ANSI

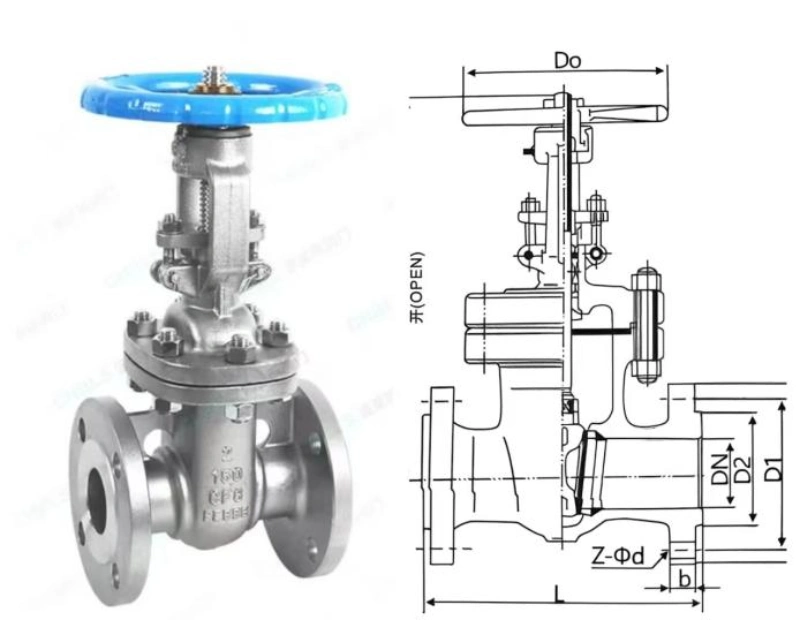

8. Structure de la vanne : Vanne à vanne droite à double disque de type coin

9. Médias applicables : eau propre, pétrole, gaz naturel, vapeur à haute température, fluides légèrement corrosifs

10. Température de fonctionnement : joint souple≤150°C ; joint dur en métal≤425°C

11. Méthode d'actionnement : Opération manuelle standard ; En option, actionneurs à vis sans fin, pneumatiques ou électriques disponibles

12. Principe d'ouverture/fermeture : la tige soulève la porte pour une ouverture complète ; abaisse la vanne pour une fermeture complète du pipeline ; pas de perte de limitation

Scénarios d'application

Secteur industriel : pétrole, traitement chimique, production d'électricité, métallurgie et transport de gaz naturel ; utilisé pour le contrôle du débit (marche/arrêt) de vapeur, d'huile, d'acides/alcalis, de gaz combustible, etc.

Municipal et civil : systèmes d'approvisionnement en eau urbain, de traitement des eaux usées et de CVC ; utilisé pour couper le débit d’eau ou de vapeur.

Conditions de fonctionnement particulières : canalisations à haute température/haute pression, milieux contenant des particules, milieux hautement corrosifs, canalisations de transport longue distance, etc.

Guide de sélection Diamètre nominal

Tailles standards : DN15–DN600 ; tailles personnalisées disponibles pour DN700–DN1200.

Pression nominale

Les plus courants : PN10, PN16, PN25, PN40 ; Applications haute pression : PN64. N'utilisez pas de vannes basse pression pour des applications haute pression.

Norme de bride

Vapeur générale, traitement de l'eau, projets standards→ RF (face surélevée)

Haute pression, prévention de l'éclatement des joints→ FM (visage féminin/masculin)

Milieux chimiques toxiques ou dangereux→ TG (face à languette et rainure)

Haute température/pression, vapeur surchauffée, huile caloporteuse→ RJ (face de joint annulaire)

Matériau du corps de vanne

WCB (Code C), par exemple Z41H-25C

Plage de température : -29°C à 425°C

Médias : Vapeur saturée, huile caloporteuse, eau en circulation, diesel, huile lubrifiante, huiles non corrosives

CF8 Acier inoxydable 304 (Code P), par exemple Z41W-16P

Température : -20°C à 425°C

Fluides : Eaux usées faiblement acides, fluides de qualité alimentaire, eau du robinet, fluides chimiques légèrement corrosifs

CF3M Acier inoxydable 316L (Code RL), par exemple Z41W-16RL

Température : -20°C à 425°C

Médias : Médias contenant du chlorure, eau de mer, matières premières chimiques acides/alcalis faibles ; résistance à la corrosion supérieure à celle du 304

Type d'étanchéité

Z41H (joint dur métal sur métal Cr13)

Surface d'étanchéité : revêtement en acier inoxydable Cr13 ; résistance à la température≤425°C

Convient pour : Vapeur, huiles et supports propres exempts de grosses particules

Meilleur rapport qualité-prix ; choix privilégié pour les projets d’ingénierie thermique standards. Z41Y (rechargement dur en alliage Stellite)

Résistance supérieure à l’usure, résistance aux hautes températures et résistance à l’érosion ; résiste à des températures jusqu'à 550°C.

Applications recommandées : Vapeur surchauffée, huile caloporteuse, milieux contenant de la poussière ou des particules de carbone et canalisations nécessitant des ouvertures/fermetures fréquentes.

Le Z41Y est le choix préféré pour les fluides en poudre et granulaires, car la surface d'étanchéité est très résistante à l'usure.

Z41W (Surface d'étanchéité intégrale usinée directement à partir du corps de la vanne)

Le matériau du corps de vanne lui-même sert de surface d'étanchéité (couramment utilisé pour les vannes en acier inoxydable 304/316).

Convient uniquement aux fluides propres et corrosifs exempts de particules dures ; non recommandé pour les supports contenant de la vase ou de la poussière, car ceux-ci peuvent facilement rayer la surface d'étanchéité.

Méthodes d'actionnement

DN40–DN200 : Volant manuel (configuration standard).

DN250 et plus : Entraînement par engrenages coniques recommandé pour réduire le couple de fonctionnement et faciliter l'ouverture/fermeture.

Pour le contrôle automatisé à distance : Des actionneurs électriques ou pneumatiques peuvent être installés.

Service avant-vente | Consultation professionnelle et sélection sans risque

Service de sélection professionnel gratuit : nous adaptons avec précision les modèles de vannes en fonction du fluide de pipeline, de la température, de la pression, des conditions de fonctionnement, des normes de bride et des scénarios d'application du client, éliminant ainsi les risques de projet causés par une sélection incorrecte de modèle, de matériau ou de structure de joint.

Devis précis et planification de solutions : nous calculons les coûts sur une base individuelle en fonction des paramètres du client, des quantités et des exigences de personnalisation, en fournissant des devis détaillés et des solutions optimales.—offrir des prix transparents et raisonnables sans majorations arbitraires ni économies sur les matériaux.

Fourniture de données techniques et de documents de qualification : nous fournissons un accès gratuit avant-vente aux dessins de produits, aux spécifications dimensionnelles, aux détails des matériaux, aux valeurs de pression/température, aux qualifications de l'usine et aux capacités de l'atelier, facilitant ainsi le lancement du projet, les soumissions d'approbation et l'enregistrement des offres.

Inspection gratuite d'échantillons, visites d'usine et inspections vidéo : nous prenons en charge les examens d'échantillons, les visites vidéo en ligne des lignes de production et les séquences d'atelier en temps réel, permettant aux clients d'inspecter l'ensemble du processus de production, de test de pression et de contrôle qualité sur site.

Service en vente | Suivi de bout en bout, contrôle strict de la qualité et du calendrier

Vérification des détails de la commande : double vérification du modèle, du matériau, de la pression nominale, des normes, du type de connexion, des exigences d'emballage et des dates d'expédition pour éliminer les erreurs, les omissions ou les divergences de paramètres.

Suivi et mises à jour de la production : mises à jour des photos et des vidéos en temps réel tout au long du processus—couvrant la planification, l'usinage, l'assemblage des vannes, le réglage des joints et les tests de pression finaux—tenir les clients informés à tout moment de l'avancement de la production.

Contrôle de qualité complet et tests de pression individuels : chaque vanne est soumise à des tests hydrostatiques 1,5 fois et à des tests d'étanchéité à l'air basse pression avant de quitter l'usine ; seules les unités sans fuite et sans défaut sont entreposées, garantissant le strict respect des normes d'acceptation.

Emballage d'exportation standardisé : Utilisation de traitements antirouille, d'emballages résistants aux chocs et de palettes en bois massif ou de caisses en bois de qualité export pour éviter la rouille, les dommages ou la déformation pendant le fret maritime et la logistique.

Ensemble de documentation complet : fourniture simultanée de contrats, factures, listes de colisage, rapports d'inspection qualité, rapports d'essais de pression, certificats de matériaux et documents de dédouanement. Toutes les données sont vérifiées de manière croisée pour garantir leur cohérence, facilitant ainsi le rapprochement des clients, la comptabilité, le dédouanement, les remises fiscales et l'acceptation des projets.

Livraison à temps : un calendrier de production établi garantit une livraison stable pour les commandes à gros volume et personnalisées ; les horaires sont strictement respectés sans retards arbitraires.

Service après-vente | Réponse rapide, garantie sans souci

Couverture de garantie à long terme : les vannes d'origine produites en usine sont accompagnées d'une garantie formelle ; Une réparation, un remplacement et une assistance technique gratuits sont fournis pendant la période de garantie pour les problèmes non causés par une erreur humaine ou une mauvaise utilisation opérationnelle.

Réponse rapide 24 heures sur 24 : consultation, réponse et résolution immédiates pour les requêtes d'installation, les dysfonctionnements opérationnels ou les problèmes de compatibilité des applications—pas de retards ni de rejet de la responsabilité.

Conseils d'installation et assistance technique : conseils gratuits sur les méthodes d'installation, les précautions d'utilisation et les procédures de maintenance pour garantir un fonctionnement correct (par exemple, interdiction stricte de l'étranglement pour les vannes à vanne, explications sur l'adéquation à haute température pour les vannes à étanchéité dure, etc.).

Traitement approprié des problèmes après-vente : vérification, remplacement ou rectification immédiate en cas de dommages liés au transport, de défauts de produit ou de problèmes de compatibilité, garantissant ainsi l'acceptation sans problème des projets des clients et des commandes d'exportation. Assistance après-vente complète pour le commerce d'exportation : nous aidons les clients étrangers dans leurs demandes de dédouanement, la soumission de documents et la coordination du port de destination afin de garantir le bon traitement des commandes internationales.

Pourquoi choisir les vannes à vanne Bolaisi GB-Standard ?

Êtes-vous à la recherche d'un robinet-vanne d'arrêt conforme à la norme GB doté d'un grand alésage, d'une faible résistance au débit, d'une résistance aux températures élevées et d'une compatibilité avec l'automatisation ? Choisissez le robinet-vanne série Bolaisi Z41. Construites à l'aide de procédés de moulage d'acier inoxydable éprouvés et validées par des tests approfondis de pipelines dans diverses conditions de fonctionnement, ces vannes sont soumises à un contrôle de qualité rigoureux à chaque étape. En tant que fournisseur professionnel de vannes industrielles, nous proposons une solution unique avec une gamme complète de spécifications et de pressions nominales.—couvrant des tailles de tuyaux de DN15 à DN1200—rendant l'arrêt du pipeline principal plus sûr et la maintenance sans souci. En choisissant les vannes à vanne Bolaisi conformes à la norme GB, vous bénéficiez de quatre avantages fondamentaux : une résistance au débit ultra faible, une fuite bidirectionnelle nulle, une résistance aux températures élevées et une intégration facile de l'automatisation.

FAQ (Foire aux questions)

Q1 : Les robinets-vannes peuvent-ils être utilisés pour réguler le débit ou fonctionner en position partiellement ouverte pendant de longues périodes ?

R : Les robinets-vannes sont conçus pour un service d'arrêt complet à ouverture/fermeture complète ; leur utilisation pour l'étranglement (ouverture partielle) n'est pas recommandée. Une ouverture partielle prolongée expose la surface d'étanchéité de la vanne à une érosion fluide à grande vitesse, entraînant une usure rapide des joints et des fuites internes. Pour la régulation du débit, des vannes à soupape ou des vannes de régulation sont recommandées.

Q2 : Quel type de joint doit être sélectionné pour les hautes températures (400°C) des conduites de vapeur ?

A : Pour des températures de vapeur supérieures à 150°C, des robinets-vannes métal sur métal à étanchéité dure doivent être utilisés. Pour l'eau, le gaz ou l'huile à température ambiante, les joints souples en PTFE sont adaptés et plus économiques.

Q3 : Les corps de vannes en acier moulé WCB peuvent-ils être utilisés pour l'eau de mer ou des fluides à haute teneur en ions chlorure ?

R : L’acier au carbone WCB convient uniquement à l’eau propre, à la vapeur et à l’huile. Pour les environnements corrosifs avec des niveaux élevés d’ions chlorure—comme l'eau de mer ou les processus de décapage—des corps de vanne en acier inoxydable (304 ou 316) sont requis.

Q4 : Si une légère fuite se produit au niveau de la tige de la vanne, la vanne doit-elle être retirée du pipeline pour réparation ?

R : Il n’est pas nécessaire de retirer le corps de la vanne. Les réparations peuvent être effectuées simplement en desserrant le presse-étoupe supérieur et en remplaçant la garniture flexible interne ; le processus est simple et minimise les temps d’arrêt.

Q5 : Un actionneur électrique peut-il être installé ultérieurement sur un robinet-vanne manuel ?

R : Oui. Étant donné que les corps de vanne sont dotés de tiges allongées standardisées, une mise à niveau de l'automatisation peut être réalisée en associant simplement la vanne à un actionneur électrique ou pneumatique du couple approprié.—pas besoin de remplacer le corps de vanne lui-même.

Q6 : Les brides PN16 et PN25 peuvent-elles être accouplées ?

R : Il n’est pas recommandé de les mélanger. Les brides de différentes pressions nominales diffèrent en termes d'épaisseur, de spécifications de boulons et de normes de pression ; leur mélange présente des risques pour la sécurité, tels qu'une fuite à haute pression ou une déformation des brides. La sélection doit correspondre à la pression de conception du pipeline.

Q7 : Comment résoudre la difficulté de faire fonctionner des vannes à vanne de gros calibre (DN600 et plus) ?

R : Les vannes à grand diamètre sont livrées en standard avec un mécanisme à vis sans fin pour réduire le couple requis pour le fonctionnement manuel ; pour les projets d'automatisation, des actionneurs électriques ou pneumatiques sont installés pour permettre l'ouverture et la fermeture à distance d'une seule touche.

Q8 : À quelle fréquence les robinets-vannes doivent-ils être entretenus ? Les pièces d’usure doivent-elles être remplacées périodiquement ?
