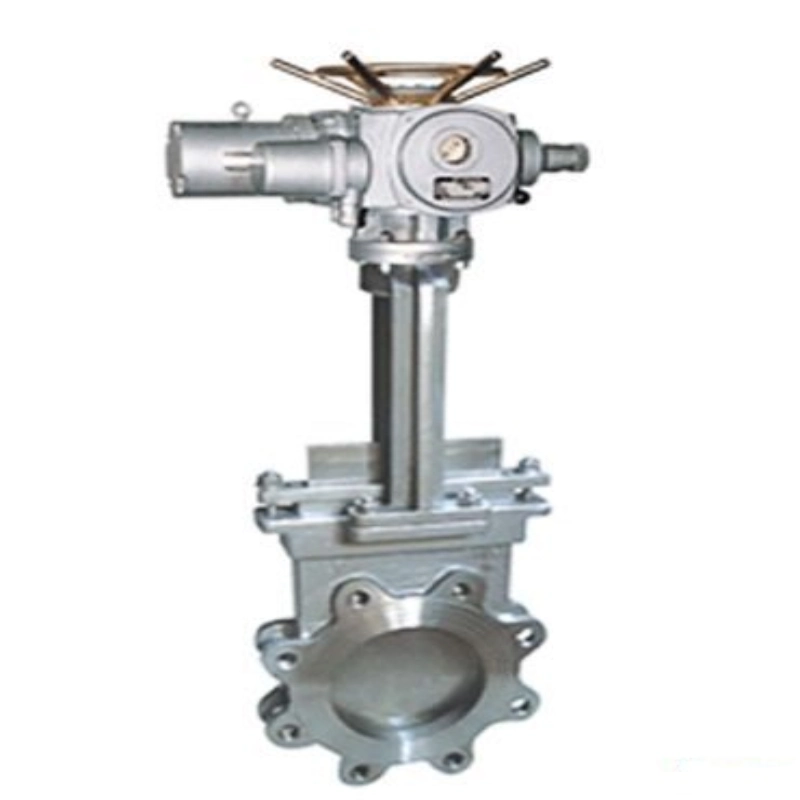

Vannes à guillotine électriques de type plaquette en acier inoxydable

Points de sélection et d'installation

Une sélection précise et une installation standard affectent directement la durée de vie, la stabilité et les coûts de maintenance.

Sélection des matériaux

1. Médias fortement corrosifs (acide, alcali, boue) : acier inoxydable 316 pour une résistance supérieure à la corrosion.

2. Médias généraux contenant des particules ou faiblement corrosifs : acier inoxydable 304 pour plus de praticité et d'économie.

Correspondance des actionneurs

Pour les fluides sales ou à haute viscosité, utilisez des actionneurs électriques à couple élevé avec protection contre le couple pour éviter le blocage de la porte et l'endommagement des composants.

Norme d'installation

Utilisez une installation de type tranche. Assurez-vous que la vanne est alignée coaxialement avec les brides du pipeline. Serrez les boulons symétriquement et uniformément pour éviter la déformation du corps.

Préparation des pipelines

Nettoyez les impuretés, les scories de soudage et les débris avant l'installation pour éviter le blocage du portail. Des crépines sont recommandées en amont et en aval pour une meilleure protection.

Câblage électrique

Suivez strictement le schéma de câblage. Pour les zones dangereuses, utilisez des actionneurs antidéflagrants avec une mise à la terre appropriée.

Paramètres techniques

Attributs de base

Matériaux des composants

Les vannes à guillotine électriques de type plaquette en acier inoxydable sont entièrement fabriquées en acier inoxydable, chaque composant étant fabriqué à partir de matériaux rigoureusement sélectionnés. Ces matériaux équilibrent la résistance à la corrosion, la résistance à l'usure et les performances d'étanchéité, ce qui les rend adaptés aux conditions de fonctionnement complexes contenant des impuretés et une forte corrosion, garantissant un fonctionnement stable à long terme des vannes. Les matériaux spécifiques sont les suivants :

Normes de conception et de fabrication

Les vannes à guillotine électriques de type plaquette en acier inoxydable sont conçues, fabriquées et testées conformément aux normes nationales et industrielles strictes. Chaque processus répond aux spécifications, garantissant la qualité du produit, des performances stables et une adéquation aux conditions de travail complexes dans diverses industries. Les normes spécifiques sont les suivantes :

● Conception générale : JB/T 8528, CJ/T 282

● Dimensions de la plaquette : GB/T 12221

● Actionneur électrique : GB/T 28270

● Indices de pression-température : GB/T 12224

● Test et inspection : GB/T 13927, JB/T 9092

● Matériau : ASTM A182

Interprétation du modèle (PZ973H)

● P : Evacuation des boues / structure à couteau

● Z : Vanne à vanne

● 9 : Actionnement électrique

● 7 : connexion de la plaquette

● 3 : Vis et étrier extérieurs (OS&Y)

● H : revêtement en alliage dur sur les surfaces d'étanchéité

Définition du produit

Les vannes à guillotine électriques de type plaquette en acier inoxydable (PZ973H) sont des vannes d'arrêt de type plaquette équipées d'un actionneur électrique. Elles sont dotées d'une vanne à couteau tranchante qui coupe les solides, les fibres et les particules pendant la fermeture, empêchant ainsi le blocage du pipeline.

Avec une structure compacte, un chemin d'écoulement à passage intégral et une construction entièrement en acier inoxydable, il offre une excellente résistance à la corrosion et est spécialement conçu pour les fluides à haute viscosité, chargés de particules et corrosifs.

Il est largement utilisé dans le traitement des eaux usées, l'exploitation minière, les pâtes et papiers, les systèmes de boues chimiques, etc. Le contrôle automatique à distance améliore l'efficacité de l'automatisation, réduit les coûts de main-d'œuvre et assure un fonctionnement stable des pipelines.
