Robinets à tournant sphérique isolés en acier inoxydable
Bolaisi Valve dispose d'une technologie de production avancée et d'un contrôle de qualité strict, fournissant des solutions de vannes industrielles fiables. Les robinets à tournant sphérique isolés en acier inoxydable de Bolaisi sont des robinets d'arrêt robustes, avec une construction entièrement en acier inoxydable et un contrôle thermique stable. En tant que fournisseur professionnel, nous le fabriquons selon les normes internationales, offrant des services de vente en gros et personnalisés, garantissant une qualité élevée et une longue durée de vie aux industries pétrochimiques, pharmaceutiques et autres.
A robinet à tournant sphérique isolé en acier inoxydableest une vanne d'arrêt et de régulation rotative robuste conçue spécifiquement pour les fluides à haute viscosité, facilement cristallisants et sensibles à la température. Construit avec une construction entièrement en acier inoxydable et une structure d'isolation à gaine intégrée, cerobinet à tournant sphérique en acier inoxydablemaintient une température stable du fluide pour empêcher la solidification, la cristallisation et l'augmentation de la viscosité pendant le fonctionnement du pipeline.
Combinant les performances d'action rapide d'un robinet à tournant sphérique avec un contrôle thermique très efficace, le robinet à tournant sphérique isolé en acier inoxydable est fabriqué en stricte conformité avec les normes internationales GB, API et ASME. Il offre une étanchéité fiable, une faible perte de chaleur et une longue durée de vie dans les applications pétrochimiques, pharmaceutiques, alimentaires, GNL et métallurgiques exigeantes. En directfabricant de robinets à tournant sphérique isolés, nous fournissons des robinets à tournant sphérique à gaine DN15-DN600 avec une traçabilité complète des matériaux et des tests de pression à 100 % avant expédition. Notre usine produit également une gamme complète de vannes industrielles, notammentrobinets-vannes, vannes à soupape, clapets anti-retour, etvannes papillon.
Contrôle thermique stable
La conception de la gaine ou de la gaine sous vide supporte la vapeur, l'huile thermique ou les matériaux isolants. Précision de la température jusqu'à ± 1 ℃ avec une perte de chaleur minimale.
Corps entièrement en acier inoxydable
Disponible en 304, 316, 316L et 310S pour une excellente résistance à la corrosion, une résistance aux températures élevées et une compatibilité avec un service propre.
Performance d'étanchéité fiable
Le joint souple (PTFE/PPL amélioré) atteint le taux de fuite de classe VI. Le joint dur (alliage Stellite) résiste jusqu'à 550 ℃ et répond à la norme ISO 5208 classe A.
Fonctionnement fluide, longue durée de vie
Rotation de 0° à 90° pour une ouverture et une fermeture rapides. Conception à bille flottante ou fixe, faible couple pour actionnement manuel, pneumatique ou électrique.
Anti-colmatage et faible résistance au débit
Options de port complet ou de port réduit. Idéal pour les fluides à haute viscosité afin de minimiser les chutes de pression et d'éviter le blocage des canalisations.
Compatibilité des normes internationales
Entièrement conforme aux normes GB, API et ASME, adapté aux projets internationaux, aux achats EPC et à l'exportation directe.
Structure et principe de fonctionnement
La vanne se compose d'un corps en acier inoxydable avec une enveloppe isolante, une bille en acier inoxydable, un siège, une tige, une garniture et des extrémités de raccordement.
- Faites pivoter la boule de 0° à 90° pour obtenir une régulation marche-arrêt et du débit.
- La veste isolante fait circuler de la vapeur ou de l'huile thermique, ou utilise un matériau d'isolation thermique, pour maintenir une température interne stable. Pour un modèle avec gaine dédiée, consultez notrerobinets à tournant sphérique isolés par enveloppe en acier inoxydable.
- La version à enveloppe sous vide est spécialement conçue pour des conditions de températures ultra-basses jusqu'à -196 ℃.
Spécifications techniques
Paramètres de base
| Article | Spécification |
| Modèle | BQ41F-16P/25P/40P, BQ347H-64P/100P |
| Diamètre nominal | DN15 – DN600 |
| Pression nominale | PN16 – PN100 (Classe 150 – Classe 600) |
| Pression de service de la veste | ≤ 1 MPa |
| Température de travail | Isolation : -29℃ à 550℃ Isolation cryogénique : -196℃ à -29℃ |
| Connexion | Bride RF (GB/T 9113, ASME B16.5) ; Fil de discussion; Tri-Clamp |
| Structure | Gainé / Gainé sous vide ; Balle flottante/balle fixe |
| Joint | Joint souple (PTFE/PPL) ≤200℃ Joint dur (Stellite) ≤550℃ |
Principaux matériaux
| Composant | Options matérielles |
| Corps, Bonnet, Veste | 304 (CF8), 316 (CF8M), 316L (CF3M), 310S |
| Balle | SS304 / SS316, poli Ra ≤ 0,8 μm ; Stellite 6 pour joint dur |
| Tige | 316/316L ; 17-4PH pour service à haute température |
| Siège | PTFE, PPL, Stellite, PEEK (qualité sanitaire) |
| Emballage | Graphite flexible ≤650℃ |
| Attaches | SS304/SS316 |
Normes de conception et de test
Normes de conception
GB/T 12237, GB/T 21385, API 608, ASME B16.34
Dimensions
GB/T 9113, ASME B16.5, GB/T 12221, ASME B16.10
Inspection
GB/T 13927, API 598, détection de fuite d'hélium, API 607 (en option)
Matériels
GB/T 1220, GB/T 13901, ASTM A182
Applications typiques
Le robinet à tournant sphérique isolé en acier inoxydable est largement utilisé dans les processus impliquant des fluides sensibles à la température :
- Industrie pétrochimique :asphalte, pétrole lourd, résine, soufre fondu, paraffine
- Pharmaceutique et alimentaire :sirops, chocolat, solutions médicamenteuses, liquides hygiéniques
- GNL & Basse Température :gaz naturel liquéfié, transport cryogénique. Pour ces conditions extrêmes, notrerobinets à tournant sphérique en acier inoxydablesont également largement utilisés.
- Produits chimiques et fibres :polymères, adhésifs, produits chimiques facilement cristallisés
- Métallurgie et énergie :systèmes d'huile de transfert de chaleur à haute température
Guide de sélection
Par température
- Isolation normale (-29℃ à 425℃) : type avec gaine
- Température ultra-basse (-196 ℃ à -29 ℃) : type à enveloppe sous vide
- Contrôle de haute précision : avec port de contrôle intelligent de la température
Par matériau
- Corrosion générale : 304
- Forte corrosion / sanitaire : 316L
- Température extrêmement élevée : 310 S
Par sceau
- Médias propres et à faible viscosité : joint souple (PTFE / PPL)
- Médias abrasifs haute température : joint dur (Stellite)
Par pression et taille
- Haute pression (≥ PN40) ou grande taille (≥ DN200) : conception à bille fixe
- Médias à haute viscosité : port complet recommandé. Pour les lignes automatisées, consultez notrerobinets à tournant sphérique électriques en acier inoxydable.
Installation, exploitation et maintenance
- Installez-le horizontalement pour garantir que le flux de la chemise ne soit pas obstrué.
- Préchauffez ou prérefroidissez la vanne avant le démarrage pour éviter tout choc thermique.
- Fonctionnez uniquement entre 0° et 90° ; ne faites pas de rotation excessive.
- Vérifiez régulièrement les fuites au niveau des brides, des garnitures et des raccords de chemise.
- Lubrifiez les roulements de tige tous les 3 à 6 mois avec de la graisse haute température.
- Vidangez le milieu de chemise avant un arrêt prolongé.
Pourquoi choisir les vannes Bolaisi
Système de qualité vérifié
Certifié àGB/T 19001-2016/OIN 9001:2015système international de gestion de la qualité.
Fabrication en interne
Le moulage, l'usinage, l'assemblage et les tests sont réalisés dans notre propre usine de Wenzhou pour un contrôle complet du processus.
100 % testé sous pression
Chaque robinet à tournant sphérique isolé est testé sur coque et siège selon API 598 avant la livraison.
Assistance technique
Notre équipe technique vous aide à sélectionner le type de veste, le matériau du siège et la conception du port adaptés à votre support.
Expérience d'exportation
Produits fournis aux projets pétrochimiques, pharmaceutiques, alimentaires et GNL dans le monde entier avec une documentation complète. Nous proposons égalementrobinets à tournant sphérique en acier au carbonepour les projets sensibles aux coûts.
OEM et ODM disponibles
Tailles personnalisées, matériaux, actionnement et marquage sur plaque signalétique pris en charge.Vannes à bille à trois voieset d'autres modèles spéciaux sont disponibles sur demande.

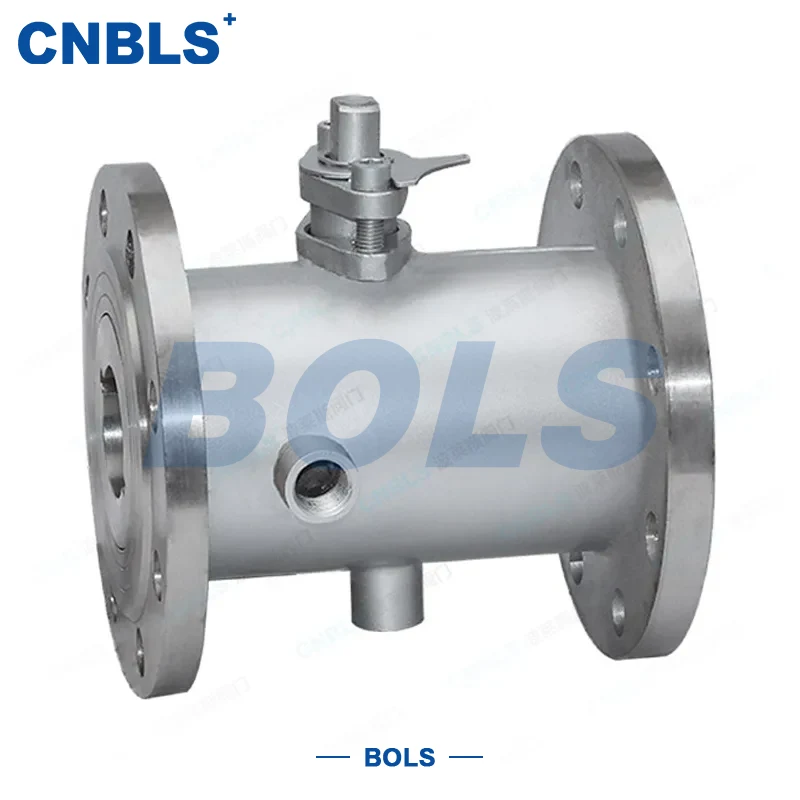

Image du produit de robinet à tournant sphérique isolé en acier inoxydable
Foire aux questions
A quoi sert un robinet à tournant sphérique isolé en inox ?
Il est utilisé pour arrêter et réguler les fluides à haute viscosité, facilement cristallisables ou sensibles à la température, tels que l'asphalte, le soufre fondu, la résine, le sirop de chocolat et le gaz naturel liquéfié, où le fluide doit être maintenu au-dessus ou en dessous d'une température spécifique pour rester fluide.
Quelle est la différence entre un robinet à tournant sphérique à chemise et un robinet à boisseau sphérique à chemise sous vide ?
Un robinet à tournant sphérique à enveloppe utilise une enveloppe de vapeur ou d'huile thermique pour maintenir la température moyenne entre -29 ℃ et 550 ℃. Un robinet à tournant sphérique à enveloppe sous vide utilise à la place une couche de vide, ce qui constitue le choix préféré pour un service cryogénique jusqu'à -196 ℃.
Quelle plage de température les robinets à tournant sphérique isolés peuvent-ils gérer ?
Les modèles à gaine standard couvrent -29 ℃ à 550 ℃. Avec une enveloppe sous vide, les modèles cryogéniques couvrent -196℃ à -29℃. Les joints de siège souples (PTFE / PPL) sont limités à 200 ℃, tandis que les joints de siège durs (Stellite) supportent jusqu'à 550 ℃.
Pouvez-vous fournir des robinets à tournant sphérique isolés de grand diamètre ?
Oui. Nous fabriquons des robinets à bille isolés du DN15 au DN600, à structure à bille fixe recommandés pour les tailles ≥ DN200 ou pressions ≥ PN40. Pour les raccords à brides, nous proposons égalementrobinets à tournant sphérique à brides en acier inoxydable.
Proposez-vous la fabrication de robinets à tournant sphérique isolés OEM/ODM ?
Oui. En tant qu'usine directe, nous prenons en charge les matériaux de carrosserie personnalisés, les matériaux de siège, la conception des ports, l'actionnement (manuel, pneumatique, électrique) et la marque du client. Envoyez votre dessin ou spécification et nous vous proposerons un devis en conséquence.
Quel est le délai de livraison et le MOQ ?
Les modèles standard sont généralement expédiés dans les 15 à 25 jours ouvrables après la confirmation de la commande. MOQ est flexible pour les commandes à l’essai et l’évaluation des échantillons. S'il te plaîtContactez-nouspour plus de détails.
Besoin d’un devis rapide pour des robinets à tournant sphérique isolés ?
Envoyez-nous votre norme de fluide, de température, de pression et de connexion. Nos ingénieurs vous répondront avec une solution technique dans les 24 heures.
