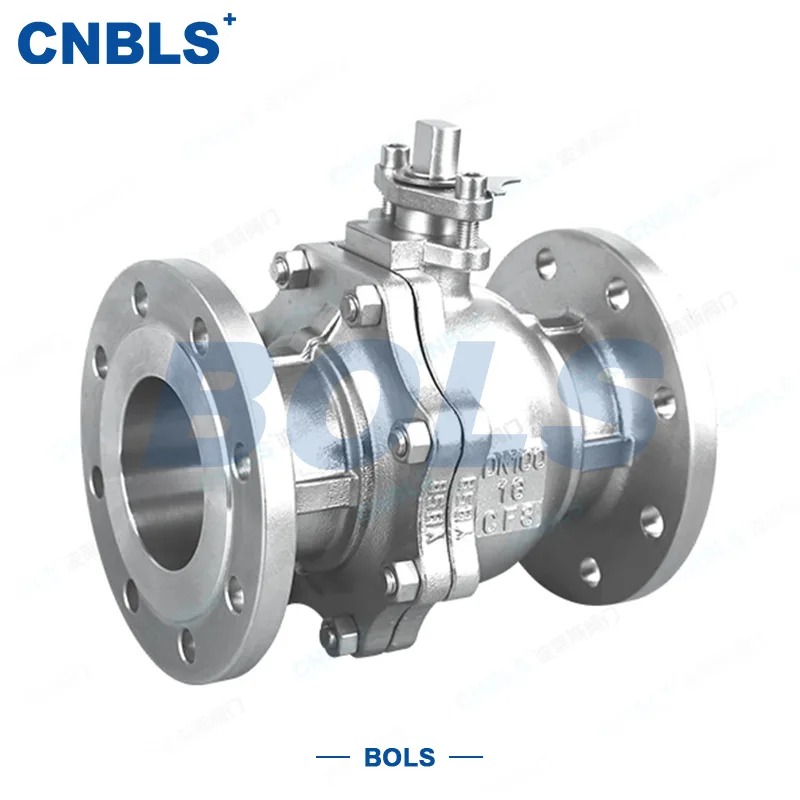

Robinet à tournant sphérique à bride en acier inoxydable

Bolaisi Valve Co., Ltd. est une marque de vannes spécialisée avec près de deux décennies d'expérience dans le contrôle des fluides industriels. Située à Wenzhou, dans le Zhejiang, connue comme la « capitale chinoise des pompes et des vannes », l'entreprise se concentre sur la fabrication d'une large gamme de vannes en acier inoxydable. Bolaisi Valve poursuit une stratégie de marché haut de gamme, évitant les produits de mauvaise qualité. Ses robinets à tournant sphérique à brides en acier inoxydable sont fabriqués selon le procédé de moulage au sol de silice, les corps de robinet étant soumis à un sablage secondaire. En tant que fournisseur fiable de systèmes de canalisations de fluides, l'entreprise utilise un système d'inspection de qualité rigoureux ; chaque vanne est soumise à plusieurs tests simulés avant de quitter l'usine, couvrant tout, de l'analyse des matières premières et de l'usinage à l'assemblage des joints et aux tests de double pression (hydrostatique et pneumatique). Forte d'une vaste expérience dans la production de vannes à brides à bille flottante en acier inoxydable, l'entreprise se spécialise dans les vannes caractérisées par une faible résistance au débit, une fuite nulle et une facilité d'entretien. Toutes les mesures de performance, y compris la pression, la température et les capacités d'étanchéité, sont dérivées des conditions d'exploitation réelles du pipeline, garantissant des spécifications précises sans valeurs gonflées.

Tests de performances dans des conditions de fonctionnement réelles

1. Tests de circulation des pipelines

·Durée du test : Tests de chargement en circulation continue (eau, huile ou vapeur) d'une durée de plusieurs heures.

· Scénarios de test : canalisations de transport de produits chimiques, réseaux municipaux d'approvisionnement en eau et de drainage, conduites de transport de gaz, conduites d'eau/vapeur de centrales électriques et systèmes de fluides dans la métallurgie et la fabrication du papier.

·Médias compatibles : eau douce, produits pétroliers, gaz naturel, vapeur à haute température et fluides légèrement corrosifs.

·Conclusion clé : Pour les vannes d'arrêt de pipelines industriels, la fiabilité de l'étanchéité, la capacité de débit élevée (grand alésage) et la compatibilité des actionneurs sont primordiales ; ce robinet à tournant sphérique à bride est spécialement conçu pour offrir une faible résistance au débit et des capacités d'ouverture/fermeture rapides.

2. Tests comparatifs des structures d’étanchéité à billes flottantes

Un test de pression cyclique haute/basse température de 30 jours comparant un robinet à tournant sphérique à bride standard de base avec le robinet à tournant sphérique à bride en acier inoxydable conforme à la norme Bolaisi GB :

·Robinet à bille à bride de base : siège sujet à l'usure et aux fuites après une exposition prolongée au flux de fluide ; dimensions de bride non standard incompatibles avec la tuyauterie industrielle traditionnelle ; ne prend en charge que le fonctionnement manuel.

·Robinet à bille à bride conforme Bolaisi GB : comporte une bille flottante avec un joint bidirectionnel auto-serrant ; l'intégrité du joint reste stable après le cycle thermique ; les dimensions standardisées des brides GB garantissent une large compatibilité ; Le corps de vanne permet le montage direct d'actionneurs à vis sans fin, pneumatiques ou électriques pour un contrôle automatisé.

Avantages structurels clés :

1. Chemin d'écoulement direct à bille flottante : la conception à passage intégral minimise la résistance à l'écoulement, garantissant un flux fluide du fluide et empêchant le colmatage dû à l'accumulation de débris.

2. Connexion à bride conforme à la norme GB : la configuration standardisée des trous de boulons garantit la compatibilité avec les pipelines industriels traditionnels et facilite l'installation, le retrait et la maintenance.

3. Conception de tige compatible avec plusieurs actionneurs : la tige étendue standard permet la fixation directe de poignées, d'engrenages à vis sans fin ou d'actionneurs pneumatiques/électriques.

4. Étanchéité sous pression bidirectionnelle : assure une étanchéité parfaite quel que soit le sens du flux, ce qui le rend adapté aux canalisations à flux direct ou inverse.

3. Tests de performances des joints pour les fluides à haute et basse température

La vanne est soumise à des tests d'étanchéité simulés pour deux conditions de fonctionnement distinctes : fluides à température ambiante et vapeur à haute température :

·Paramètres de test de condition de joint souple : Température du support ≤150°C ; circulation continue d'eau, de gaz et de pétrole pendant 720 heures. Résultats des tests : Aucune usure du siège en PTFE ; zéro fuite interne lors des tests de pression d’étanchéité aux gaz ; convient pour l'eau propre, le gaz et l'huile à température ambiante (sans particules).

·Paramètres de test de condition de joint renforcé : Température du support ≤200°C ; tests continus avec de la vapeur à haute température et des milieux contenant des traces d'impuretés. Résultats des tests : les surfaces d'étanchéité renforcées résistent à l'érosion à haute température et à l'impact des particules ; aucune fuite interne ou externe dans des conditions de haute température.

La solution d’étanchéité à double compatibilité couvre la grande majorité des applications de fluides industriels. Un seul corps de vanne peut être équipé du joint approprié en fonction de la température du fluide, permettant à une vanne de gérer plusieurs conditions de fonctionnement et réduisant les coûts d'approvisionnement et d'inventaire pour les entreprises.

Scénarios d'application

Industrie chimique

Transport de fluides acides/alcalins, de canalisations de matières premières chimiques, de tuyauteries de réacteurs et de systèmes d'alimentation/drainage d'eau dans les parcs chimiques ; les robinets à tournant sphérique à bride en acier inoxydable résistant à la corrosion traitent divers fluides corrosifs et assurent une fermeture rapide.

Industrie pétrolière et gazière

Oléoducs pour champs pétrolifères, réseaux de transport de gaz, équipements de séparation pétrole-gaz et oléoducs raffinés ; présente une résistance à la pression élevée et une intégrité d'étanchéité, adaptée aux conditions de pression moyenne à élevée et à une isolation sûre des fluides.

Traitement de l'eau et protection de l'environnement

Projets de conduites d'eau municipales, de canalisations d'usines de traitement des eaux usées, d'équipement de purification d'eau, de systèmes d'eau récupérée et de drainage des eaux de pluie ; les robinets à tournant sphérique à brides en acier inoxydable de grand diamètre facilitent le contrôle du débit dans les vastes réseaux de canalisations.

Industries Pharmaceutiques et Alimentaires

Conduites d'eau purifiée pharmaceutique, conduites de fluides de transformation des aliments et systèmes de production/transport de boissons ; Les matériaux de qualité sanitaire garantissent la propreté et la pureté, répondant aux normes de production propre.

CVC et énergie thermique

Conduites de climatisation centrale, canalisations de chauffage résidentiel, réseaux de transport d'énergie thermique et vannes de chaufferie ; leur résistance aux températures élevées les rend adaptés aux applications d'eau chaude et de vapeur.

Pouvoir et nouvelle énergie

Systèmes d'eau de circulation de centrales électriques, conduites de fluides pour les nouveaux équipements énergétiques, tuyauterie des systèmes de stockage d'énergie et conduites d'eau de refroidissement industrielles ; assure un fonctionnement stable et durable. Construction municipale

Principales canalisations pour les complexes immobiliers, mises à niveau des réseaux municipaux, canalisations industrielles pour les sites d'usines et systèmes d'approvisionnement en eau et de drainage à grande échelle ; dispose de connexions à bride sécurisées pour un entretien et un démontage faciles.

Industrie maritime et offshore

Approvisionnement en eau et drainage à bord des navires, tuyauterie de fluide de cale et conduites de transfert de plate-forme offshore ; résistant aux vibrations et à la corrosion, conçu pour les environnements extérieurs exigeants.

Spécifications du produit

1. Marque/modèle : Bolaisi Q41F/W-10P/16P/25P/40P/64P.

2. Matériau du corps : acier inoxydable ; résistant à la corrosion et à l'érosion, adapté au service de fluides industriels à long terme

3. Diamètre nominal : DN15 à DN400 (couvre tout, des petites lignes secondaires aux conduites industrielles ; personnalisation disponible)

4. Type d'étanchéité : joint souple en PTFE / joint renforcé à haute température

5. Pression nominale : plusieurs options disponibles (PN10/16/25/40/64)

6. Direction du flux : flux bidirectionnel ; conception auto-obturante à bille flottante

7. Type de connexion : connexion à bride standard GB ; conforme aux normes universelles de dimensions des brides

8. Type de vanne : bille flottante, conception directe

9. Médias applicables : eau douce, pétrole, gaz naturel, vapeur à haute température, fluides légèrement corrosifs

10. Température de fonctionnement : Joint souple ≤150°C ; joint dur ≤280°C

11. Actionnement : Opération manuelle standard ; compatible avec les actionneurs à vis sans fin, pneumatiques, électriques ou hydrauliques

12. Fonctionnement : La tige fait tourner la boule à 90 ° pour une ouverture/fermeture complète ; faible résistance à l'écoulement et fonctionnement rapide

Avantages clés

1. Performance vérifiée : les tests en conditions réelles confirment les spécifications ; capacités d’étanchéité, de résistance à la chaleur et de résistance à la pression validées par 720 heures de tests de cyclage des pipelines – sans notes exagérées.

2. Gamme complète : Couverture complète des tailles (DN15 à DN400) et des pressions nominales (PN10 à PN64). Prend en charge plusieurs niveaux de pression ; une seule gamme de produits s'adapte aux pipelines industriels de différentes tailles ;

3. Options d'entraînement flexibles pour des mises à niveau d'automatisation faciles : comporte une tige étendue standard, éliminant le besoin de supports d'adaptateur, permettant l'installation rapide de divers actionneurs pour permettre le contrôle à distance ;

4. Conception à bille flottante avec étanchéité bidirectionnelle pour une sécurité étanche : assure une étanchéité quelle que soit la direction du flux, offrant une sécurité élevée pour les fluides dangereux tels que le pétrole, le gaz et le gaz combustible ;

5. Brides GB standardisées pour une grande polyvalence : les dimensions uniformes des trous de boulons de bride permettent une connexion directe lors des rénovations de pipelines sans nécessiter d'usinage supplémentaire ;

6. Des inspections rigoureuses de la qualité en usine garantissent une qualité constante : comprend la détection des défauts du corps en acier inoxydable et un double test de pression hydrostatique/pneumatique ; élimine les défauts tels que les trous de sable ou les fuites avant expédition, garantissant ainsi une durée de vie plus longue.

Pourquoi choisir les robinets à tournant sphérique à bride en acier inoxydable Bolaisi ?

Êtes-vous à la recherche d'un robinet d'arrêt à bille en acier inoxydable capable de gérer divers fluides et pressions nominales tout en prenant en charge les mises à niveau d'automatisation ? Choisissez le robinet à tournant sphérique à bride en acier inoxydable de la série Bolaisi Q41F/W, soutenu par des processus de moulage et d'usinage en acier inoxydable éprouvés, validés par des heures de tests de pipelines réels dans diverses conditions et garantis par un contrôle qualité complet. Et pourquoi choisir Bolaisi :

Plus de 20 ans d'expérience dans la fabrication de vannes

Avec plus de deux décennies d’implication profonde dans l’industrie de la vanne, nous possédons l’expertise et les capacités de fabrication nécessaires pour fournir des solutions de vannes de haute qualité.

Contrôle de qualité strict

De l'approvisionnement en matières premières à la livraison finale, nous mettons en œuvre des contrôles de qualité rigoureux tout au long du processus de production pour garantir des performances stables et une longue durée de vie.

Services de personnalisation professionnels

Nous proposons une fabrication de vannes sur mesure basée sur les dessins du client, les échantillons et les exigences d'application spécifiques pour répondre aux divers besoins de divers projets.

Capacités de production avancées

Soutenus par des installations de fabrication professionnelles et une équipe technique expérimentée, nous garantissons une efficacité de production élevée et une capacité d’approvisionnement stable.

Un fournisseur mondial de confiance

Nos vannes jouissent de la confiance de clients du monde entier, sont exportées dans de nombreux pays et régions et soutenues par des partenariats stables et à long terme avec des clients du monde entier.

Support client complet

Nous fournissons une assistance et un service professionnels tout au long du partenariat, couvrant tout, depuis les demandes de renseignements sur les produits et l'approbation des échantillons jusqu'au suivi de l'avancement de la production et au service après-vente.

FAQ

Q1 : Ce robinet à tournant sphérique à bride en acier inoxydable peut-il réguler le débit ? Peut-il être utilisé en position semi-ouverte pendant de longues périodes ?

R : Ce produit est principalement conçu pour un service marche/arrêt et peut gérer la régulation du débit à court terme ; cependant, un fonctionnement à long terme dans un état partiellement ouvert n'est pas recommandé, car un étranglement prolongé accélère l'érosion et l'usure des surfaces d'étanchéité, raccourcissant ainsi la durée de vie de la vanne. Pour un contrôle précis du débit, un robinet à tournant sphérique de régulation à port en V est recommandé.

Q2 : Quel type de joint doit être sélectionné pour les applications de vapeur à haute température (150°C/200°C) ?

R : Pour l'eau propre, l'huile ou la vapeur standard à des températures ≤ 150 °C, un joint souple standard en PTFE (téflon) convient. Pour la vapeur à haute température approchant 200°C, un joint dur résistant aux hautes températures est recommandé pour éviter les défaillances ou les fuites causées par le ramollissement des joints PTFE standard à haute température.

Q3 : Un corps de vanne en acier inoxydable 304 peut-il être utilisé avec des fluides contenant des ions chlorure ou de l'eau de mer ?

R : Un corps de vanne standard 304 convient uniquement à l'eau propre ou à l'huile à faible teneur en ions chlorure. Pour les environnements corrosifs avec des niveaux élevés d'ions chlorure, tels que l'eau de mer ou les processus de décapage, un corps de vanne en acier inoxydable 316 ou 316L est nécessaire pour résister efficacement à la corrosion par piqûre induite par les chlorures.

Q4 : Comment gérer une légère fuite de tige ? Est-il nécessaire de retirer toute la valve ?

R : Il n’est pas nécessaire de retirer la vanne du pipeline ; le problème peut être rapidement résolu en retirant simplement le presse-étoupe supérieur et en remplaçant le joint d'étanchéité interne. Ce processus est simple et minimise les temps d'arrêt pour la maintenance.

Q5 : Les actionneurs pneumatiques ou électriques peuvent-ils être installés ultérieurement sur des vannes manuelles ?

R : Oui. Le corps de la vanne présente une conception de tige étendue universelle, permettant des mises à niveau d'automatisation en attachant simplement un actionneur avec le couple approprié ; aucun remplacement du corps de vanne ou modification de la canalisation n'est requis.

Q6 : Des brides avec des pressions nominales différentes (PN16, PN25, PN40) peuvent-elles être utilisées de manière interchangeable ?

R : Il n’est pas recommandé de les mélanger. Les brides de différentes pressions nominales varient en épaisseur, en diamètres de trous de boulons et en normes de pression ; leur mélange présente des risques pour la sécurité, tels qu'une fuite à haute pression ou une déformation des brides. La sélection doit correspondre à la pression nominale de conception du pipeline.

Q7 : À quelle fréquence la vanne doit-elle être entretenue ? Les pièces d’usure doivent-elles être remplacées périodiquement ?

R : Pour des conditions de fonctionnement standard impliquant de l'eau propre ou de l'huile à température ambiante, une inspection une fois par an est suffisante. Pour les applications à haute température, gaz ou produits corrosifs, des inspections doivent être effectuées tous les six mois. Si la garniture d'étanchéité et le siège de vanne ne présentent aucun signe d'usure ou de fuite, ils peuvent continuer à être utilisés ; le remplacement des pièces d'usure n'est nécessaire qu'en cas de fuite, éliminant ainsi le besoin d'un remplacement périodique obligatoire.

Q8 : Que faut-il faire si les vannes de gros diamètre (DN300, DN350) sont difficiles à utiliser ?

R : Pour les pipelines de gros calibre, il est recommandé d'équiper les vannes d'un mécanisme à vis sans fin pour réduire considérablement le couple de fonctionnement ; pour les applications automatisées, des actionneurs pneumatiques ou électriques peuvent être installés pour permettre un fonctionnement à distance d'une seule touche, éliminant ainsi le besoin de manipulation manuelle.
