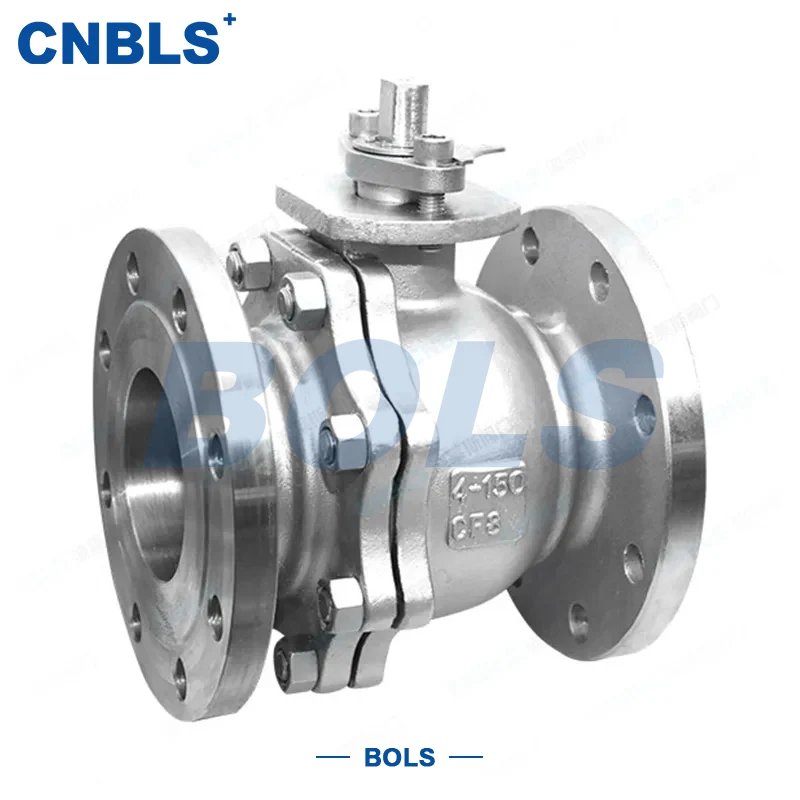

Vannes à bille à bride en acier inoxydable ANSI

Les robinets à tournant sphérique à bride en acier inoxydable ANSI sont des robinets d'arrêt quart de tour conçus et fabriqués conformément aux normes ANSI/ASME. Doté d'un corps entièrement en acier inoxydable et d'un raccord à bride ANSI, il est largement utilisé dans les systèmes de canalisations internationaux.

La vanne fonctionne grâce à une rotation de 90° de la bille pour obtenir une ouverture, une fermeture et un contrôle du débit rapides. Ses principaux composants comprennent un corps, une bille, une tige, des sièges et des actionneurs en option (manuels, pneumatiques ou électriques) en acier inoxydable. Grâce à l'excellente résistance à la corrosion, à la température et à la résistance mécanique de l'acier inoxydable, les robinets à tournant sphérique à bride en acier inoxydable ANSI fonctionnent de manière fiable dans des conditions de service exigeantes et corrosives.

Il est couramment utilisé dans les systèmes de canalisations pétrolières et gazières, pétrochimiques, de production d'énergie et industriels en général.

Principe de fonctionnement

Les robinets à tournant sphérique à bride en acier inoxydable ANSI fonctionnent en faisant tourner la bille via la tige :

Entièrement ouvert : l'alésage de la bille s'aligne avec le pipeline, permettant un écoulement fluide et à faible résistance

Entièrement fermé : la boule tourne à 90 ° pour bloquer complètement le flux.

Position d'étranglement : les positions intermédiaires (0°–90°) permettent une régulation limitée du débit

Cette conception simple quart de tour confère aux robinets à tournant sphérique à bride en acier inoxydable ANSI un fonctionnement rapide, une fermeture étanche et une chute de pression minimale.

Principales fonctionnalités

Conformité aux normes ANSI/API

Conçu selon les normes API 608 et ANSI B16.34, garantissant des valeurs pression-température claires et une intégration facile dans des projets internationaux.

Construction entièrement en acier inoxydable

Disponible en matériaux F304, F316 et F316L pour gérer les milieux corrosifs tels que l'eau chlorée, les acides, les alcalis et les produits acides.

Connexion à bride fiable

Les brides ANSI B16.5 RF ou RTJ offrent une installation sécurisée, une maintenance facile et une compatibilité standardisée avec les pipelines.

Structures de balle en option

Classe 150 / 300 : conception à bille généralement flottante

Classe 600 et supérieure : boule généralement montée sur tourillon pour un couple inférieur

Cette flexibilité permet aux robinets à tournant sphérique à bride en acier inoxydable ANSI de couvrir une large plage de pression.

Options de sièges flexibles

Principales spécifications techniques

Normes de conception et de test

Pour garantir la fiabilité et la traçabilité, les robinets à tournant sphérique à bride en acier inoxydable ANSI sont conformes :

Applications typiques

Les robinets à tournant sphérique à bride en acier inoxydable ANSI sont largement utilisés dans :

Usines pétrolières et pétrochimiques

Transport de gaz naturel

Traitement chimique fin

Systèmes électriques et à vapeur

Pipelines pharmaceutiques et alimentaires (avec le matériel approprié)

Pipelines industriels corrosifs

Il offre des performances d'arrêt fiables dans les services à moyenne et haute pression.

Lignes directrices de sélection

Pour des performances optimales, considérez les éléments suivants :

① Correspondance des classes de pression

Sélectionnez la classe 150/300/600 en fonction de la pression de conception du pipeline et des normes ANSI B16.34.

② Compatibilité des matériaux

③ Sélection du type de siège

Service propre → Siège souple

Haute température ou solides → Siège métallique

④ Choix de face de bride

Service standard → RF

Haute pression ou exigence d’étanchéité élevée → RTJ

Conseils d'installation et d'entretien

Pour prolonger la durée de vie :

Installer les brides selon ANSI B16.5 avec serrage croisé

Vérifiez le modèle et la classification avant l'installation

Fonctionne strictement dans la plage de 0° à 90°

Vérifier périodiquement la garniture de tige et l'étanchéité de la bride.

Appliquer de la graisse résistante à la corrosion si nécessaire

Vidanger la cavité de la vanne avant de longs arrêts

Un entretien approprié permet de garantir un fonctionnement stable à long terme des robinets à tournant sphérique à bride en acier inoxydable ANSI.
