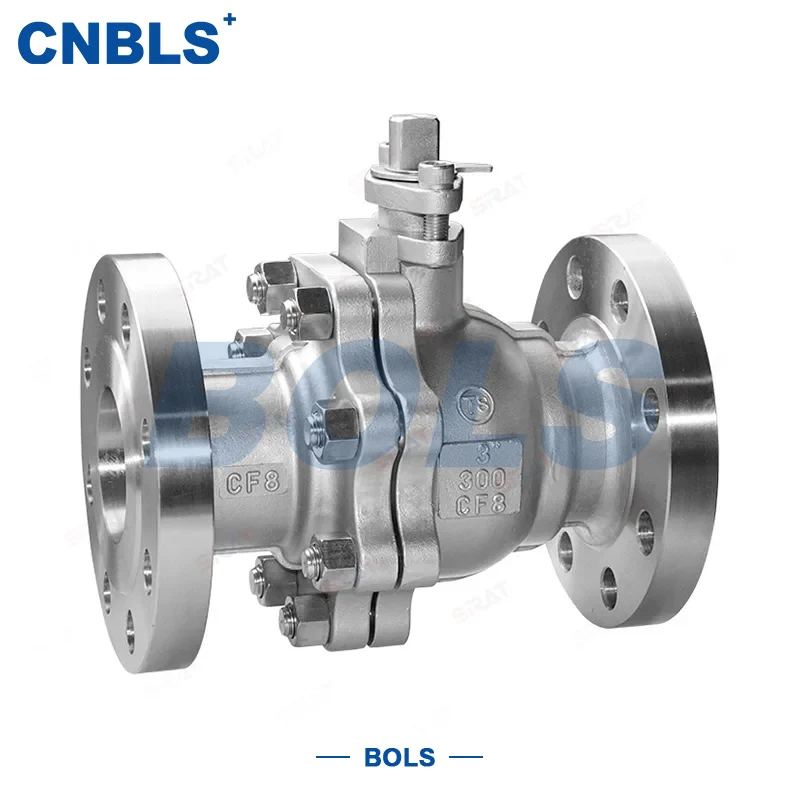

Robinets à tournant sphérique intégrés en acier inoxydable ANSI

Les robinets à tournant sphérique intégrés en acier inoxydable ANSI sont conçus et fabriqués en stricte conformité avec la norme ANSI B16.34. Il présente une structure intégralement moulée composée d'une bille et d'une tige, éliminant les pièces de connexion fendues traditionnelles pour une conception plus compacte, une résistance plus élevée et une étanchéité plus fiable.

Avec un passage d'écoulement direct, la vanne a une faible résistance au débit et un fonctionnement rapide, permettant un contrôle rapide de l'ouverture et de la fermeture complète des fluides du pipeline. Équipée de divers matériaux et structures d'étanchéité en acier inoxydable, la vanne offre des performances stables dans des conditions corrosives, à haute température et à haute pression, ce qui en fait une vanne de contrôle clé pour les industries pétrolière, chimique, du gaz naturel, de traitement de l'eau, alimentaire, pharmaceutique et autres.

Structure et fonctionnalités de base

Structure moulée intégrale

● La bille et la tige sont intégralement moulées en acier inoxydable, sans soudure supplémentaire ni connexion filetée.

● Rigidité structurelle et concentricité élevées, réduisant efficacement le risque de grippage et de fuite.

● Taille compacte, idéale pour les configurations de tuyauterie à espace limité.

Excellentes performances de débit

● Passage d'écoulement droit de type S avec faible perte de pression et grande capacité de débit.

● Coefficient de débit Cv élevé, supérieur aux robinets à soupape et aux robinets-vannes conventionnels de même taille.

Forte résistance à la corrosion et longue durée de vie

● Le corps, la bille, la tige et les fixations sont tous disponibles en acier inoxydable.

● Convient aux milieux corrosifs, notamment les acides, les alcalis, les sels, l'huile, le gaz et la vapeur.

● Acier inoxydable duplex, Hastelloy et autres alliages disponibles pour des conditions à haute température, haute pression et hautement corrosives.

Étanchéité fiable et large application

● Structures à billes flottantes / billes fixes disponibles.

● Joint souple (PTFE/RPTFE) et joint dur métallique (alliage Stellite) pour différentes exigences de température.

● Le taux de fuite répond à la classe API 6D Ⅵ.

Multi-standard, multi-actionnement, multi-connexion

● Conforme aux normes internationales, notamment API 6D, ANSI B16.34, ANSI B16.5.

● Gamme complète d'actionnement : manuel, à vis sans fin, pneumatique, électrique.

● Connexions multiples : à brides, filetées, soudées bout à bout pour une installation facile sur site.

Principaux paramètres techniques

Configuration matérielle principale

Applications typiques

Avec une structure intégrale, une construction entièrement en acier inoxydable et une conception de haute qualité, les robinets à tournant sphérique intégrés en acier inoxydable ANSI sont largement utilisés dans les systèmes industriels nécessitant une étanchéité, une fiabilité et une résistance à la corrosion strictes :

● Pétrole et gaz : pipelines de collecte, assemblages de têtes de puits, stations de traitement du pétrole et du gaz (ignifuges, anti-soufre, certifiés API 6D)

● Industrie chimique : Transport d'acides, d'alcalis, de sels, de solvants et de produits chimiques corrosifs

● Traitement de l'eau et protection de l'environnement : eau brute, eaux usées, eau pure, systèmes de dessalement

● Génie énergétique : eau d'alimentation de chaudière, eau de circulation, systèmes de traitement chimique de l'eau

● Agroalimentaire et pharmaceutique : milieux hygiéniques, vapeur, canalisations de nettoyage (pas d'espace mort, facile à nettoyer)

● Fabrication du papier, impression et teinture, métallurgie : boues et fluides corrosifs contenant des particules à haute température

Recommandations de sélection

Correspondance des supports et des matériaux

● Corrosion générale : série 304 / CF8

● Corrosion moyenne à élevée : série 316L / CF3M

● Haute pression et corrosion sévère : acier inoxydable duplex 2205

● Médias contenant des particules : joint dur métallique préféré

Sélection de la température et du joint

● ≤ 232℃ : joint souple PTFE / RPTFE (économique)

● ＞ 232℃ : joint dur en métal (alliage Stellite)

Pression et sécurité du système

● Sélectionnez la classe correspondante en fonction de la pression de conception ; Marge de pression de 10 % à 20 % recommandée.

● Pour le pétrole, le gaz et les services dangereux : produits certifiés API 6D, API 6FA (ignifugés, anti-soufre) privilégiés.

Actionnement et installation

● Petit alésage, commande manuelle : volant direct

● Grand alésage, couple élevé : fonctionnement par engrenage à vis sans fin

● Commande à distance/automatique : actionneur pneumatique ou électrique

Installation, exploitation et maintenance

Installation et fonctionnement

● Avant l'installation, vérifiez le modèle, la pression, la taille et les conditions de service ; assurez-vous que le corps en acier inoxydable n’est pas endommagé.

● Ouvrir/fermer lentement pour éviter les coups de bélier.

● Pour les vannes pneumatiques/électriques, vérifiez que l'alimentation en air, l'alimentation électrique et les signaux de commande sont normaux avant l'utilisation.

● Interdire strictement les services en cas de surpression, de surchauffe et de surcharge.

Entretien courant

● Vérifiez régulièrement l'absence de fuites au niveau des surfaces d'étanchéité, du presse-étoupe et des joints à bride.

● Inspectez périodiquement les actionneurs pour garantir l'absence de grippage, de fuite d'air ou de fuite électrique.

● Lubrifiez régulièrement la tige et l'engrenage à vis sans fin pour maintenir un fonctionnement fluide.

● Pour les vannes à ralenti prolongé, drainent les fluides, protègent contre l'humidité et la poussière et préviennent la corrosion des pièces en acier inoxydable.
