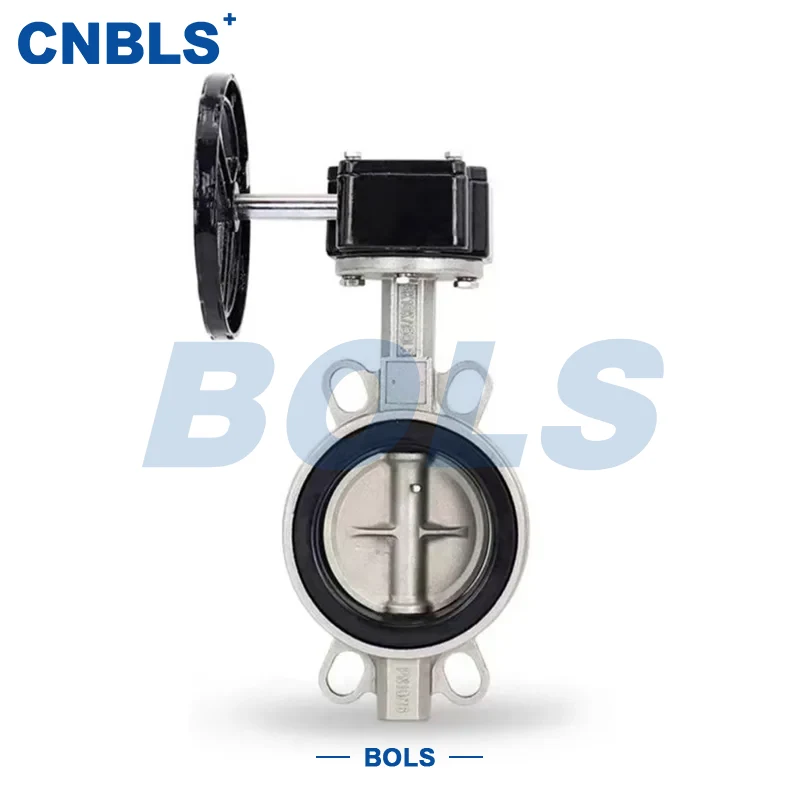

Vannes papillon pour réseau de tuyaux en acier inoxydable

Les vannes papillon du réseau de canalisations en acier inoxydable sont une vanne de régulation à usage général spécialement conçue pour divers systèmes de canalisations de transmission de fluides. Son corps de vanne et ses principaux composants d'étanchéité sous pression sont tous fabriqués à partir de matériaux en acier inoxydable (acier inoxydable duplex 304, 316, 304L, 316L, 2205, etc.). La vanne entraîne la tige en rotation via un actionneur, permettant au disque de s'ouvrir, de se fermer ou de se réguler à l'intérieur du corps de la vanne, réalisant ainsi l'arrêt et le contrôle du débit des fluides dans le réseau de canalisations.

Dotée d'une structure compacte et d'un taux d'utilisation d'alésage élevé, cette vanne offre des passages d'écoulement dégagés et une faible perte de pression à l'état ouvert, ce qui la rend idéale pour une installation dans des systèmes de canalisations avec des contraintes d'espace ou des canalisations denses. Le matériau en acier inoxydable offre une excellente résistance à la corrosion, à l'oxydation et à l'érosion des fluides, garantissant un fonctionnement stable à long terme dans des fluides complexes et des environnements difficiles.

Les vannes papillon du réseau de canalisations en acier inoxydable sont largement utilisées dans les systèmes de canalisations tels que l'approvisionnement en eau et le drainage municipaux, l'eau de circulation industrielle, les produits pétrochimiques, alimentaires et pharmaceutiques, ainsi que le traitement de l'environnement. It is particularly suitable for engineering scenarios with high requirements for media cleanliness, corrosion resistance, and operational reliability.

Structure et caractéristiques de fonctionnement

1. Configuration de la structure du corps de vanne

En fonction de la classe de pression et des conditions de fonctionnement du réseau de canalisations, les vannes papillon du réseau de canalisations en acier inoxydable peuvent être configurées avec différents types structurels :

● Structure de type ligne centrale : le centre de rotation du disque coïncide avec la ligne centrale du corps de vanne. Il présente une structure simple et une faible résistance à l'écoulement, adaptée aux réseaux de canalisations basse pression et à grand débit.

● Structure de types de décalage : y compris les conceptions à décalage simple, double et triple. La paire d'étanchéité se désengage rapidement lors de l'ouverture et de la fermeture, adaptée aux conditions de travail à moyenne-haute pression, à haute fréquence d'ouverture/fermeture ou à haute température.

Le corps de la vanne est généralement fabriqué via des procédés de moulage de précision ou de formage par soudage pour garantir la résistance globale et la stabilité dimensionnelle. Le disque et la tige adoptent une connexion rigide pour garantir une transmission fiable.

2. Conception de la structure d'étanchéité

Pour s'adapter aux exigences des différents fluides de pipeline et conditions de travail, la vanne peut être équipée des types d'étanchéité suivants :

● Structure à joint souple : composée d'EPDM ou de caoutchouc fluoré mélangé à un squelette en acier inoxydable, adaptée aux supports basse pression, propres ou de qualité hygiénique.

● Structure métallique à joint dur : surfaces d'étanchéité métalliques en acier inoxydable ou soudage par recouvrement en alliage Stellite, adaptées aux milieux à haute température, haute pression, contenant des particules ou corrosifs.

Une configuration d'étanchéité raisonnable garantit des performances d'étanchéité tout en réduisant l'usure lors de l'ouverture et de la fermeture et en prolongeant la durée de vie de la vanne.

3. Méthodes de conduite et de contrôle

La vanne peut être équipée de manière flexible d'actionneurs en fonction du mode de contrôle du réseau de canalisations :

● Entraînement manuel : convient aux réseaux de canalisations de petit diamètre, basse pression ou à commande manuelle.

● Entraînement pneumatique : adapté aux systèmes d'ouverture/fermeture à haute fréquence et aux systèmes de contrôle automatisés sur site.

● Entraînement électrique : convient au contrôle à distance, à la gestion centralisée ou aux réseaux de canalisations nécessitant une régulation précise du débit.

Principales caractéristiques du produit

● Structure entièrement en acier inoxydable avec une résistance stable à la corrosion et à l'érosion

● Plusieurs types structurels disponibles pour s'adapter aux réseaux de canalisations avec différentes pressions et conditions de travail

● Passages d'écoulement dégagés et faible résistance à l'ouverture/fermeture, contribuant à réduire la consommation d'énergie du réseau de canalisations

● Plusieurs méthodes de connexion avec une forte adaptabilité d'installation

● Modes de conduite flexibles, compatibles avec les systèmes de contrôle automatisés

● Structure de maintenance claire pour une inspection et une révision quotidiennes pratiques

Dans les systèmes de réseaux de canalisations complexes, les vannes papillon du réseau de canalisations en acier inoxydable peuvent équilibrer la stabilité opérationnelle et la commodité de maintenance tout en garantissant la fiabilité de l'étanchéité.

Applications typiques

Paramètres techniques

Configuration matérielle des composants en acier inoxydable

Lignes directrices de sélection

Lors de la sélection des vannes papillon du réseau de canalisations en acier inoxydable, concentrez-vous sur les facteurs clés suivants :

1. Caractéristiques moyennes : choisissez la qualité d'acier inoxydable et le type d'étanchéité appropriés en fonction de la corrosivité et de la teneur en particules.

2. Pression et température : pour les réseaux de pipelines à haute pression et haute température, donnez la priorité aux structures décalées et aux joints métalliques durs.

3. Méthode de connexion : sélectionnez le type de plaquette pour les scénarios limités en espace ; choisissez le type à bride ou le type soudé pour les conditions de travail de grand diamètre ou sujettes aux vibrations.

4. Exigences de contrôle : la nécessité d'une télécommande ou d'une régulation automatique détermine la configuration de l'actionneur.

5. Spécifications de l'industrie : Les industries municipales, alimentaires et pharmaceutiques doivent se conformer aux normes d'hygiène et de matériaux correspondantes.

Résumé de la valeur de l'application

Grâce à l'optimisation structurelle et à la configuration des matériaux, les vannes papillon du réseau de canalisations en acier inoxydable permettent un fonctionnement stable dans les réseaux de canalisations multimédias et multi-conditions. Tout en garantissant des performances d'étanchéité, il réduit efficacement la résistance du système et les coûts de maintenance, ce qui le rend adapté aux projets d'ingénierie de réseaux de pipelines à fonctionnement continu à long terme.

Dans les systèmes de canalisations nécessitant un équilibre entre résistance à la corrosion, fiabilité opérationnelle et compatibilité du système, les vannes papillon du réseau de canalisations en acier inoxydable offrent des performances stables et prévisibles.
