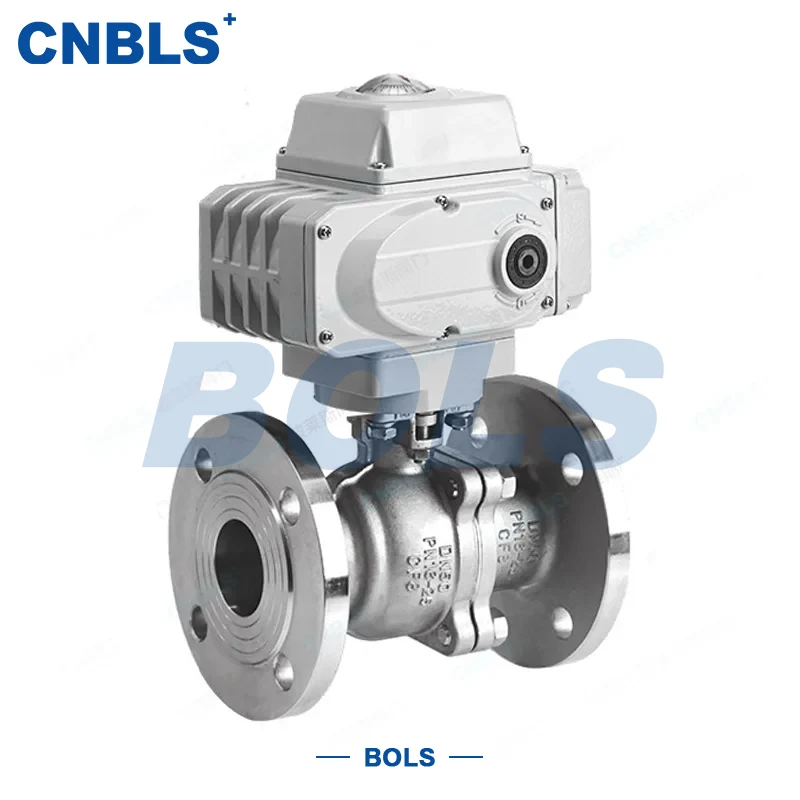

Robinets à tournant sphérique électriques en acier inoxydable

Les vannes à bille électriques en acier inoxydable sont une vanne rotative qui utilise un actionneur électrique comme source d'alimentation et une bille fixe comme élément de fermeture. Entraînée par l'actionneur électrique, la tige de la vanne fait tourner la bille de 90° pour ouvrir ou fermer les fluides dans les canalisations. La bille est fixée et positionnée par des arbres supérieur et inférieur, offrant des performances d'étanchéité stables adaptées aux conditions de travail à pression moyenne-haute. Il sert de dispositif de contrôle de débit critique dans les systèmes de contrôle automatique industriels.

Dotée d'une structure robuste, d'une résistance à l'usure et à la corrosion, cette vanne est applicable à l'eau, à la vapeur, aux produits pétroliers et aux fluides légèrement corrosifs. Il est largement utilisé dans les industries pétrolière, chimique, électrique, alimentaire et pharmaceutique, ainsi que dans les réseaux de canalisations automatiques industriels.

Caractéristiques du produit

1. Matériau en acier inoxydable de qualité supérieure

Les composants clés, notamment le corps de vanne, la bille et le siège de vanne, sont en acier inoxydable 304/316, le siège de vanne étant associé à du carbure cémenté. Cette configuration offre une excellente résistance à la corrosion, une résistance aux températures élevées et une résistance à l'usure, garantissant un fonctionnement fiable à long terme.

2. Entraînement électrique pour une automatisation à haut rendement

Equipée d'un actionneur électrique, la vanne permet un contrôle à distance et une régulation automatique. Il peut être associé à un positionneur intelligent pour obtenir un contrôle précis du débit, réduisant ainsi les coûts de main-d'œuvre.

3. Structure à bille fixe avec un faible couple d'ouverture/fermeture

La conception à bille fixe assure une répartition uniforme de la force et une stabilité structurelle, ce qui la rend idéale pour les systèmes de canalisations de grand diamètre et à pression moyenne-haute. Il permet des opérations d’ouverture et de fermeture faciles et fiables.

4. Joint en carbure cémenté pour des performances fiables

Les surfaces d'étanchéité du siège et de la bille de la vanne sont en carbure cémenté et subissent un traitement spécial, offrant une excellente résistance à l'usure et aux températures élevées. Il atteint un indice de fuite de classe API V, garantissant la sécurité du système.

5. Large compatibilité de pression et de diamètre

Couvrant des pressions nominales de PN16 à PN420 et de classe 150 à classe 2 500, avec des diamètres nominaux allant de DN50 à DN1 200, la vanne répond aux exigences de contrôle des canalisations à grand débit.

6. Protection fiable pour les environnements industriels complexes

L'actionneur électrique a un indice de protection IP65 ou supérieur, avec un boîtier en alliage d'aluminium ou en fonte. Il peut fonctionner en continu dans des environnements industriels difficiles impliquant des températures élevées, des pressions élevées et de la corrosion.

Applications

Les robinets à tournant sphérique électriques en acier inoxydable conviennent à divers scénarios industriels :

● Systèmes de contrôle et d'arrêt à distance dans les pipelines de pétrole et de gaz naturel

● Contrôle du débit de fluides à haute température, haute pression et légèrement corrosifs dans la production chimique

● Contrôle automatique des canalisations de grand diamètre dans les systèmes électriques et de chauffage

● Systèmes de canalisations d'eau alimentaire, pharmaceutique et purifiée

● Réseaux de canalisations de transport de vapeur, de produits pétroliers et de gaz à haute température

Une sélection scientifique et une installation appropriée peuvent prolonger la durée de vie de la vanne et améliorer le niveau de sécurité et d'automatisation du système de réseau de canalisations.

Interprétation du modèle

Prenons l'exemple du modèle courant Q947H-16P :

Normes de conception et de fabrication

● API 6D : norme internationale de conception et de fabrication pour les vannes à bille électriques dans l'industrie pétrolière et gazière

● GB/T 12237 : norme nationale chinoise, référencée pour la structure des vannes et les exigences techniques

● GB/T 9113 : Norme pour les dimensions des brides et les pressions nominales

● JB/T 8528 : Norme d'exigences techniques pour les actionneurs électriques

● CEI 60534 : Spécification technique pour les vannes de contrôle de processus industriels, garantissant les performances du contrôle automatique

Tableau des paramètres techniques

Matériaux des composants

● Corps de vanne : acier inoxydable (CF8/CF8M/CF3/CF3M), sélectionné en fonction de la corrosivité moyenne

● Bille : corps en acier inoxydable avec soudure superposée en carbure cémenté sur la surface d'étanchéité, améliorant la résistance à l'usure et aux températures élevées

● Siège de soupape : carbure cémenté haute résistance, offrant une étanchéité fiable et une résistance à l'érosion

● Tige de vanne : acier inoxydable avec surface nitrurée ou pulvérisée, offrant une résistance à l'usure et à la corrosion

● Garniture : graphite flexible ou graphite expansé haute température, assurant l'étanchéité dynamique de la tige de vanne

● Actionneur électrique : boîtier en alliage d'aluminium ou en fonte avec indice de protection IP65, adapté aux environnements industriels complexes

Points clés de la sélection

1. Analyse des conditions de travail

Clarifier le type de support, la teneur en particules, la corrosivité, la température et la viscosité

Pour les fluides très corrosifs, l'acier inoxydable 316L est recommandé

2. Confirmation des paramètres

Sélectionnez le diamètre nominal (DN) en fonction de la taille du pipeline et des exigences de débit

Choisissez l'actionneur correspondant au couple d'ouverture/fermeture, à la pression nominale et à l'indice de protection

Pour les besoins d'automatisation, sélectionnez un actionneur avec un positionneur intelligent prenant en charge le contrôle du signal 4-20 mA.

3. Sélection des matériaux

Matériau du corps de vanne : 304 pour les conditions générales de travail ; 316L pour les conditions de travail corrosives

Matériau d'étanchéité : joint dur en carbure cémenté pour les fluides à haute température, haute pression ou contenant des particules

4. Conformité aux normes et aux certifications

Assurez-vous que la vanne et l'actionneur sont conformes aux normes telles que API, GB et IEC.

L'actionneur électrique doit avoir des certifications électriques telles que CE et UL

5.Évaluation du fournisseur

Sélectionnez des fournisseurs dotés de capacités de fabrication de robinets à bille électriques qualifiés, d'une riche expérience et d'un système de service après-vente solide.

Demandez des documents techniques complets : échantillons, tableaux de paramètres, certificats de matériaux et manuels d'actionneurs
