Robinets à bille à bride fine en acier inoxydable
En tant que fabricant fiable doté d'une technologie de production avancée, Bolaisi se spécialise dans les vannes de régulation de fluides peu encombrantes avec un contrôle de qualité strict. Nous fournissons des robinets à tournant sphérique à bride fine en acier inoxydable, dotés de corps forgés minces, d'un rendement de débit élevé et d'une étanchéité fiable. Nous proposons des tailles personnalisées et des services de vente en gros pour répondre aux besoins des systèmes de pipelines industriels en espace confiné.
Robinets à bille à bride fine en acier inoxydablesont des vannes de régulation de fluide rotatives avec un corps forgé mince et un raccord à bride, utilisées pour une marche/arrêt rapide et une régulation de débit de base. Construits en acier inoxydable 304/316/316L avec un corps mince forgé d'une seule pièce, ils offrent un débit à passage intégral, une étanchéité bidirectionnelle fiable et un fonctionnement facile à 90°. En tant que compactrobinet à tournant sphérique, ils constituent le choix privilégié partout où l'espace d'installation, le poids et l'efficacité de commutation sont critiques.
30-50% Corps plus mince
20-40% Poids plus léger
≤0,01MPa Chute de pression
425 ℃ Température de service maximale
Avantages principaux du produit
01
Conception mince et peu encombrante
Corps mince forgé d'une seule pièce, 30 à 50 % plus fin et 20 à 40 % plus léger que les robinets à tournant sphérique à brides classiques — idéal pour les espaces confinés, les patins et les équipements légers.
02
Efficacité à haut débit
Bille à passage intégral avec un chemin d'écoulement fluide ; chute de pression ≤ 0,01 MPa au débit nominal, capacité de débit nettement supérieure à celle des vannes à soupape.
03
Étanchéité bidirectionnelle fiable
Joint souple en PTFE ou joint dur en métal pour un service à haute température et haute pression ; étanchéité bidirectionnelle compatible avec les conduites d'écoulement bidirectionnelles.
04
Opération facile et faible entretien
Rotation à 90° pour un démarrage rapide avec un faible couple de fonctionnement ; structure simple pour un remplacement facile des composants principaux et un risque d'encrassement minimal.
05
Matériau et conformité de haute qualité
Corps, bille et tige en acier inoxydable 304 / 316 / 316L avec une excellente résistance à la corrosion et une traçabilité complète des matériaux.
06
Large plage de pression et de température
PN16 – PN100 (Classe 150 – 600) avec une plage de température de fonctionnement de -20 ℃ à 425 ℃ selon la sélection du joint et du siège.
Définition du produit et principe de fonctionnement
Les vannes à bille à bride fine en acier inoxydable sont des vannes de régulation de fluide rotatives avec un corps forgé mince et une connexion à bride, utilisées pour une régulation rapide du débit et une régulation de débit de base.
0° Entièrement ouvert
Port aligné avec la direction du flux — capacité de débit maximale.
90° Entièrement fermé
Port perpendiculaire au flux — isolation complète.
0–90° Étranglement
Les angles intermédiaires assurent une limitation de débit de base.
L'actionneur entraîne la tige et la bille pour qu'elles tournent de 0° à 90°. Le matériau 304/316/316L garantit une large compatibilité avec les supports dans toutes les applications industrielles.
Paramètres techniques de base
Les robinets à tournant sphérique à bride fine en acier inoxydable sont adaptables à diverses conditions de température, de pression et de fluide. Tous les paramètres ont été soumis à des tests rigoureux pour garantir la stabilité et la fiabilité du produit, correspondant directement aux besoins d'utilisation réels de l'acheteur.
| Élément de paramètre | Valeur du paramètre |
| Diamètre nominal | DN15 ~ DN200 (NPS 1/2" ~ 8") ; norme : DN25, DN50, DN80, DN100 |
| Classe de pression | PN16, PN25, PN40, PN64, PN100 ; Classe 150, 300, 600 |
| Température Applicable | PTFE : -20 ℃ ~ 120 ℃ ; FKM : -20 ℃ ~ 180 ℃ ; Joint dur SS : -29 ℃ ~ 200 ℃ ; Stellite : -40 ℃ ~ 425 ℃ |
| Matériau de base | Corps / Bille / Potence : 304 / 316 / 316L ; Joints : PTFE / FKM (souple) ; SS / Stellite (dur) |
| Médias applicables | Eau, eau de mer, fluide alimentaire, pétrole, huile hydraulique, solvant chimique, acide/alcali faible, vapeur, air comprimé |
| Actionnement | Manuel (levier/volant), vis sans fin, électrique (Modbus en option) |
| Structure du corps | Corps forgé mince d'une seule pièce, 30 à 50 % plus fin ; passage complet |
Principaux types et correspondance des applications
Manuel du joint souple
PTFE / FKM · Fonctionnement rapide à 90°
Conduites d'eau municipale, de CVC, d'aliments et de boissons où une marche/arrêt manuelle rapide et aucune fuite sont nécessaires.
Engrenage à vis sans fin à joint dur
Métal / Stellite · Haute température et pression
Systèmes pétrochimiques, à vapeur et à huile thermique dans les centrales électriques où la résistance aux températures élevées et à l'abrasion est essentielle.
Joint souple électrique
Actionneur électrique · Retour d'information en option
CVC automatisés, réseaux d’eau et lignes pharmaceutiques nécessitant un contrôle à distance et zéro fuite.
Pour les pipelines entièrement automatisés, consultez notrerobinets à tournant sphérique électriques en acier inoxydable. Pour les connexions filetées dans les collecteurs étanches, consultez notrerobinets à tournant sphérique à filetage interne en acier inoxydable.
Guide de sélection des matériaux
Corps / Boule / Tige
304 Service général
Eau, air et huile ; -20 ℃ ~ 100 ℃ ; rentable pour l’industrie municipale et générale.
316 Résistant à la corrosion
Service de chlorure, d'eau de mer et d'acide faible ; meilleure résistance aux piqûres.
316L Qualité hygiénique
Forte corrosion et service hygiénique ; Conforme FDA/3A pour les lignes alimentaires et pharmaceutiques.
Scellés
PTFE -20 ℃ ~ 120 ℃
Forte résistance à la corrosion, zéro fuite.
FKM (Viton) -20 ℃ ~ 180 ℃
Excellente résistance chimique.
Joint dur SS -29 ℃ ~ 200 ℃
Médias haute pression et abrasifs.
Joint dur Stellite Jusqu'à 425 ℃
Résistance extrême à l’usure.
Scénarios d'application typiques
Les robinets à tournant sphérique à bride fine en acier inoxydable, avec leur conception mince, leur commutation efficace et leur étanchéité fiable, sont largement utilisés dans les systèmes de tuyauterie de diverses industries où l'espace d'installation et l'efficacité de commutation sont essentiels.
Alimentaire et pharmaceutique
Joint souple 316L + PTFE, conception fine pour lignes de production denses.
Pétrochimique
Joint dur 316/316L, classe 150-600, pour solvants haute température et brut acide.
Municipalité et construction
Joint souple 304 pour les systèmes d'alimentation en eau, de CVC et d'alimentation en eau secondaire.
Industriel et marin
Mince et léger pour les systèmes hydrauliques, pneumatiques et marins ; forte résistance aux vibrations.
Nouvelle énergie et puissance
Joint dur pour les conduites de refroidissement et de vapeur à haute température dans les centrales photovoltaïques, éoliennes et électriques.
Installation et entretien
Points d'installation
- Joint bidirectionnel ; suivez la flèche de débit pour faciliter la maintenance ; réserver un espace de fonctionnement suffisant.
- Nettoyer les brides ; utilisez des joints appropriés ; serrez les boulons en croix en 2 à 3 étapes.
- Pipeline propre ; vérifier la rotation de la balle ; Testez l'actionneur électrique avant l'installation.
- Mise en pression lente, purge d'air, test de pression pendant 30 minutes avant mise en service.
Points d'entretien
- Inspection régulière : vérifier les fuites, le serrage des boulons et le fonctionnement ; lubrifier la tige une fois par mois.
- Remplacer les joints, les sièges ou la garniture en cas de fuite ; remettre en état ou remplacer les surfaces de joint dur usées.
- Nettoyer l'extérieur, appliquer de l'huile antirouille ; améliore la protection dans les environnements chlorure/sel.
- Ne réparez pas sous pression ; dégager délicatement les confitures ; dépanner les actionneurs en toute sécurité.
- Établir des dossiers de maintenance pour la gestion du cycle de vie.
Pourquoi choisir les vannes Bolaisi
Système de qualité vérifié
Certifié àGB/T 19001-2016/OIN 9001:2015système international de gestion de la qualité.
Forgeage et usinage en interne
Contrôle complet du processus, de la matière première à la vanne finie, dans notre propre usine de Wenzhou.
100 % testé sous pression
Chaque robinet à tournant sphérique à bride fine est testé en coque et en siège avant la livraison.
Assistance technique
Notre équipe technique vous aide à choisir le matériau du corps, le type de joint, la classe de pression et l'actionnement.
Gamme complète de produits
Nous fournissons égalementrobinets à tournant sphérique à brides en acier inoxydable, robinets à tournant sphérique isolés par chemiseetrobinets à tournant sphérique en acier au carbone.
OEM et ODM disponibles
Tailles personnalisées, matériaux, normes de bride, actionnement et marquage sur plaque signalétique pris en charge.

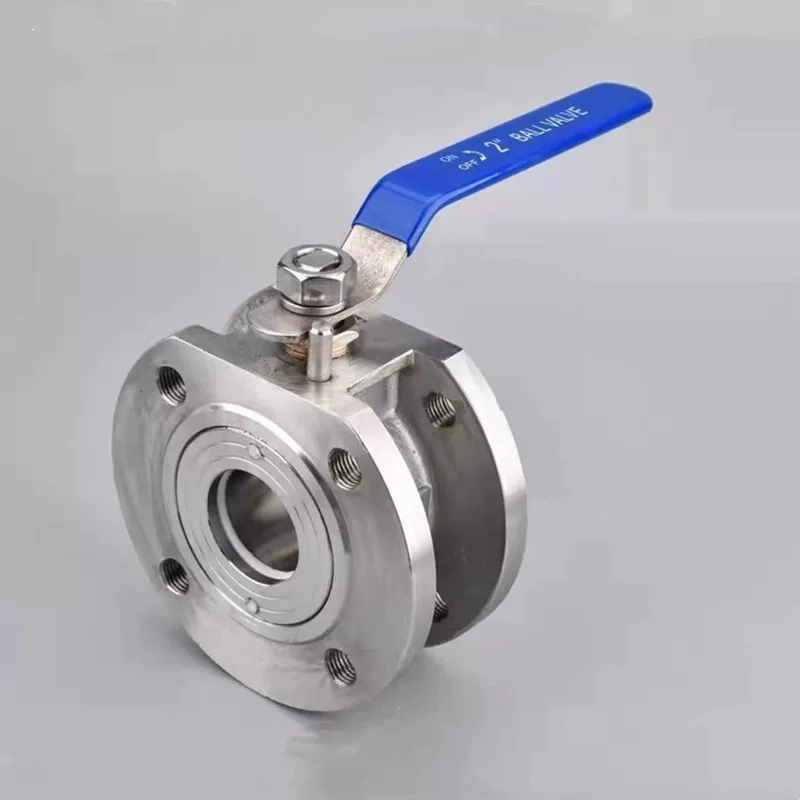

Image du produit
Foire aux questions
Qu'est-ce qu'un robinet à tournant sphérique à bride fine en acier inoxydable ?
Il s'agit d'un robinet à tournant sphérique à bride doté d'un corps forgé monobloc mince qui est 30 à 50 % plus fin et 20 à 40 % plus léger que les robinets à tournant sphérique à bride classiques. Il offre un débit à passage intégral, une étanchéité bidirectionnelle et un fonctionnement marche/arrêt rapide à 90°, ce qui le rend idéal pour les espaces confinés, les configurations de tuyauterie denses et les équipements légers.
Combien d'espace et de poids le design mince permet-il d'économiser ?
Comparé aux robinets à tournant sphérique à brides standard, le corps forgé mince est 30 à 50 % plus fin et 20 à 40 % plus léger. Cela réduit les besoins de support, simplifie la disposition des canalisations et réduit le coût total d'installation – particulièrement utile dans les skids, les systèmes marins et les unités de traitement modulaires.
Quelles classes de pression et tailles sont disponibles ?
Nous fabriquons des robinets à tournant sphérique à bride fine en acier inoxydable du DN15 au DN200 (NPS 1/2" à 8"), avec les tailles standard DN25, DN50, DN80 et DN100. Les classes de pression incluent PN16, PN25, PN40, PN64, PN100 et classes 150, 300, 600 pour correspondre aux différentes valeurs nominales des pipelines.
Quelle est la différence entre un joint souple et un joint dur ?
Le joint souple utilise des sièges en PTFE ou FKM pour un service de -20 ℃ ~ 180 ℃ sans fuite — idéal pour les conduites d'eau, de CVC, d'aliments et de produits chimiques généraux. Le joint dur utilise des sièges en acier inoxydable ou en Stellite pour un service de -29 ℃ ~ 425 ℃ avec des fluides haute pression et abrasifs — idéal pour les applications pétrochimiques, à vapeur, à huile thermique et dans les centrales électriques.
La vanne peut-elle être automatisée avec un actionneur électrique ?
Oui. Tous les modèles acceptent les actionneurs électriques (tout ou rien, Modbus en option) et pneumatiques via un support de montage standard ISO 5211. Des options d'engrenage à vis sans fin et de levier manuel ou de volant sont également disponibles. Voir notrerobinets à tournant sphérique électriques en acier inoxydablepour référence.
Proposez-vous une fabrication OEM/ODM ?
Oui. En tant qu'usine directe, nous prenons en charge les matériaux de carrosserie personnalisés (304/316/316L), le type de joint (PTFE/FKM/SS/Stellite), la norme de bride (GB/ANSI/DIN/JIS), l'actionnement et la marque du client. Envoyez votre dessin ou spécification et nous vous proposerons un devis en conséquence. S'il te plaîtContactez-nouspour plus de détails.
Prêt à commander des robinets à tournant sphérique à bride fine en acier inoxydable ?
Envoyez-nous votre taille, classe de pression, norme de bride, fluide et température — nos ingénieurs vous répondront avec une solution technique et un devis dans les 24 heures.
