Filtres en Y GB

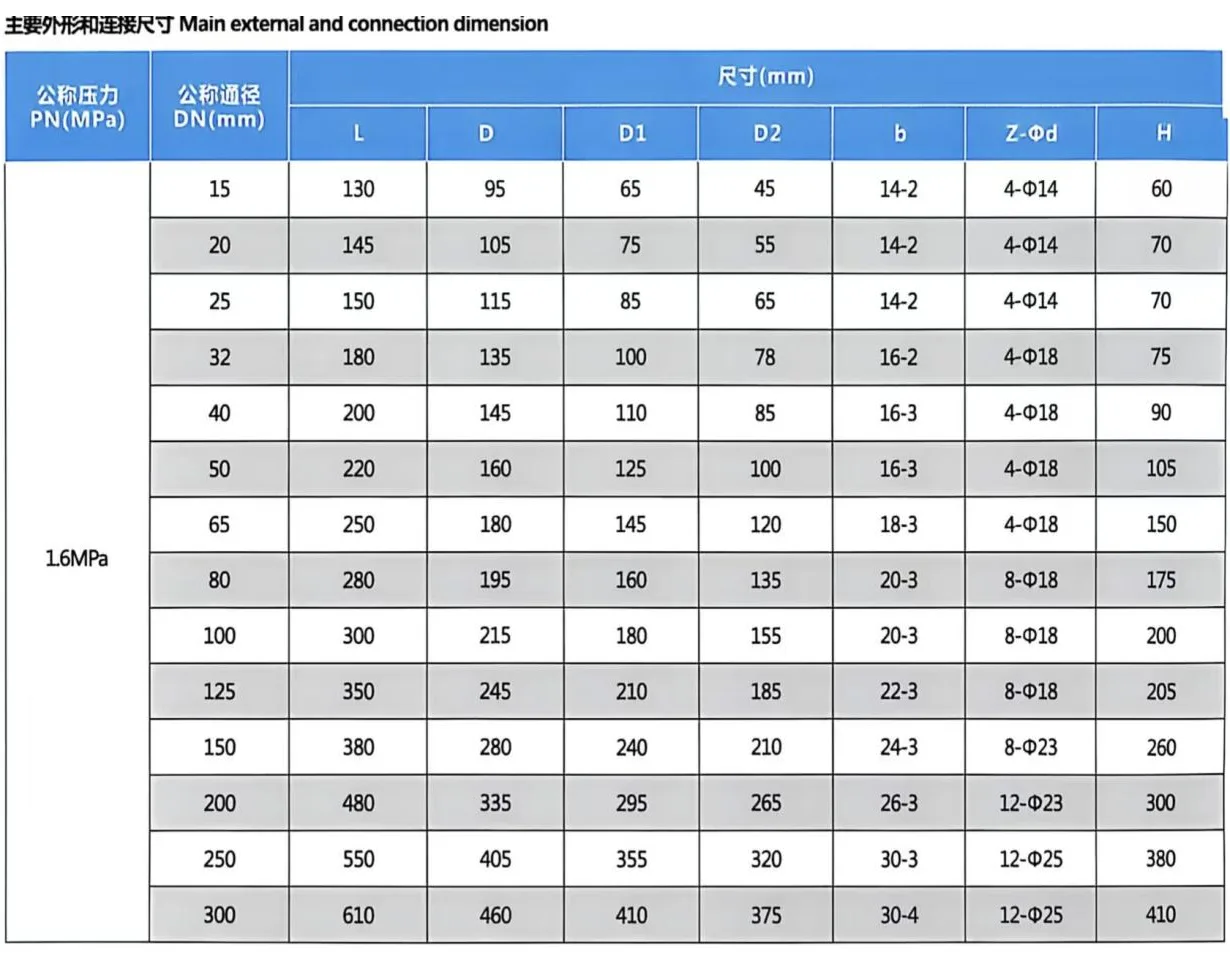

Paramètres de base du produit

Fabriqués par Bolaisi, les GB Y-Strainers (modèle : GL41W-16P) sont entièrement forgés en acier inoxydable avec un raccord à bride pour une installation facile. En tant qu'équipement de filtrage universel pour les systèmes de canalisations industrielles, il répond aux exigences de filtration du transport de fluides dans de multiples conditions de travail, avec des performances globales stables et une longue durée de vie.

Présentation du produit

Les GB Y-Strainers sont des dispositifs de filtrage essentiels dans les systèmes de canalisations de transport de fluides. Le filtre en Y Bolaisi GL41W-16P GB est généralement installé à l'entrée avant des équipements de pipeline clés tels que les réducteurs de pression, les soupapes de décharge, les vannes de niveau d'eau constant et autres vannes de contrôle.

Adoptant une conception structurelle mature et optimisée, il présente une faible résistance à l'écoulement, d'excellentes performances d'étanchéité, un démontage et une évacuation des eaux usées pratiques et un fonctionnement stable. Les tamis filtrants internes sont disponibles dans des spécifications personnalisées pour répondre à diverses normes de filtration : 18 à 30 mailles pour la filtration de l'eau, 10 à 100 mailles pour la filtration des gaz et 100 à 480 mailles pour la filtration de l'huile. Une gamme complète de spécifications satisfait pleinement aux exigences de purification dans tous les secteurs, protégeant efficacement les vannes en aval et l'ensemble du système de canalisations pour un fonctionnement stable à long terme.

Principales applications

1. Pré-protection pour les équipements de précision

Installé à l'avant des équipements fluidiques de précision, notamment les pompes à eau, les réducteurs de pression, les vannes de commande hydrauliques et les instruments de test, il intercepte efficacement les impuretés de particules solides. Il empêche l'abrasion des composants, le blocage des vannes, le blocage des canalisations et autres défauts, prolongeant considérablement la durée de vie de l'ensemble de l'équipement et réduisant les coûts d'exploitation et de remplacement.

2. Purification de plusieurs médias

Filtre efficacement les sédiments, la rouille et les impuretés dans l'eau, les particules en suspension dans les produits pétroliers, ainsi que la poussière et les débris dans les milieux gazeux. Il purifie en permanence les fluides des pipelines pour éviter toute contamination secondaire, garantir une propreté moyenne et répondre aux normes de base de production et de transport.

3. Fonctionnement stable des systèmes de réseaux de canalisations

Il évite les conditions de travail anormales causées par l'accumulation d'impuretés, telles que les fluctuations de chute de pression et le déséquilibre de débit. Il stabilise la pression du réseau de canalisations et les paramètres du processus de production, et améliore la sécurité opérationnelle et la stabilité de fonctionnement de l'ensemble du système de canalisations.

4. Large application intersectorielle

Avec une forte compatibilité universelle, ce produit est largement utilisé dans les systèmes de canalisations d'approvisionnement en eau et de drainage, de CVC, de protection incendie, de pétrochimie, d'énergie électrique et de métallurgie, de transport de gaz, d'industrie légère et d'autres domaines, servant de dispositif de filtrage de support général pour les canalisations industrielles et civiles.

Principe de fonctionnement

Les filtre Y Bolaisi en acier inoxydable GB fonctionnent selon le principe physique de tamisage et de filtration, réalisant un filtrage continu à travers une structure autoportante automatique avec un fonctionnement simple et un entretien facile.

Processus de filtration des impuretés

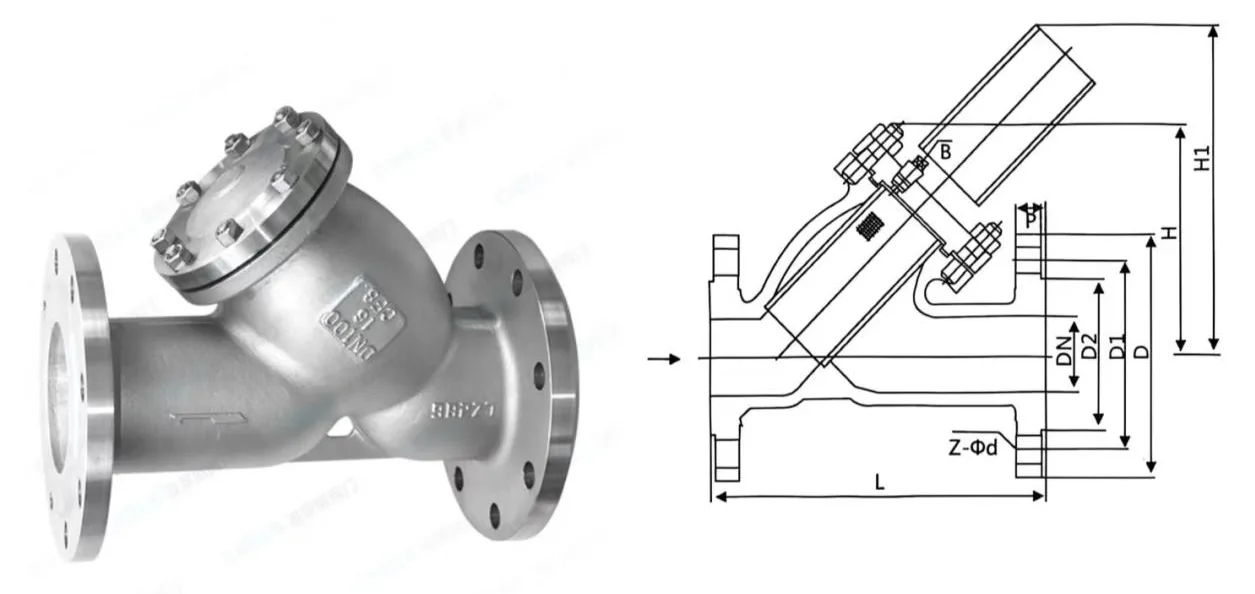

Le fluide s'écoule de manière unidirectionnelle dans la cavité en forme de Y et passe à travers le tamis filtrant incliné en acier inoxydable à une vitesse constante. Les impuretés solides plus grandes que l'ouverture des mailles sont piégées à l'intérieur du tamis via un tamisage gradué, tandis que le milieu propre pénètre dans le tamis et est acheminé vers les canalisations en aval pour terminer le processus de filtration.

Processus de rejet et d’entretien des eaux usées

À mesure que les impuretés s'accumulent sur le tamis du filtre et augmentent progressivement la chute de pression du pipeline, fermez les vannes de régulation en amont et en aval, puis ouvrez le couvercle de la vanne inférieure ou le bouchon de vidange. Le tamis filtrant peut être retiré pour un nettoyage haute pression, un entretien ou un remplacement direct. Après la réinitialisation et l'installation, le filtre peut être remis en fonctionnement continu, garantissant ainsi une inspection et une maintenance rapides et efficaces.
