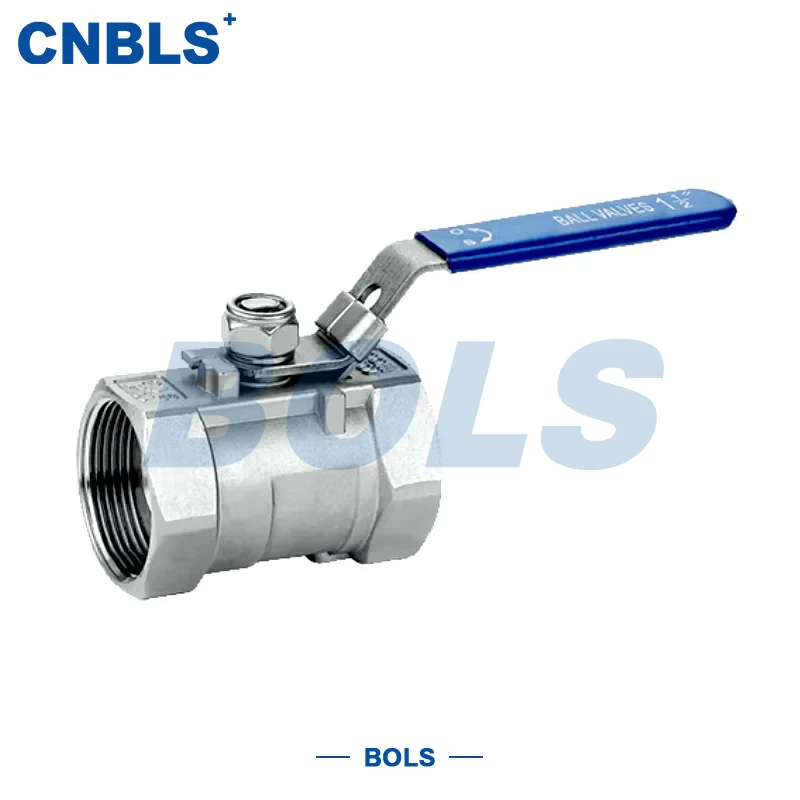

Vannes à bille à filetage interne en acier inoxydable, 2 pièces

Paramètres techniques de base

Les robinets à tournant sphérique à filetage interne en acier inoxydable 2PC sont conçus et fabriqués en stricte conformité avec les normes nationales, avec des paramètres couvrant tous les scénarios de pression faible à moyenne. Ils peuvent correspondre directement aux exigences des systèmes de tuyaux filetés internes aux normes nationales. Tous les paramètres ont subi des tests rigoureux pour garantir la stabilité et la fiabilité, comme détaillé dans le tableau ci-dessous :

Avantages principaux du produit

● Conforme et compatible GB : répond entièrement aux normes GB, correspond directement aux pipelines filetés nationaux, aucune adaptation supplémentaire n'est nécessaire.

● Démontage et maintenance faciles : corps boulonné en 2 pièces, simple à réviser sans outils spéciaux.

● Étanchéité fiable et faibles fuites : joint souple ANSI classe VI / joint dur classe IV ; la double étanchéité empêche les fuites.

● Matériaux haut de gamme pour conditions difficiles : acier inoxydable duplex 304/316/316L/2205 pour une résistance élevée à la corrosion et aux températures.

● Fonctionnement flexible et efficacité de débit élevée : marche/arrêt rapide à 90°, faible résistance au débit ; options manuelles / électriques / pneumatiques disponibles.

Définition du produit et principe de fonctionnement

Les vannes à bille à filetage interne en acier inoxydable 2 pièces sont des vannes de régulation de fluide conformes à la norme GB avec un corps boulonné en 2 pièces, des extrémités filetées femelles et une structure à bille rotative.

Principe de fonctionnement : l'actionneur fait tourner la tige et la boule de 0° à 90 ° :

● 0° : ouverture totale, débit maximum

● 90° : complètement fermé, fermeture étanche

● Angles intermédiaires : limitation précise

Largement utilisé dans les pipelines GB de faible à moyenne pression et de petit diamètre dans les industries pétrochimiques, municipales, alimentaires, pharmaceutiques et autres.

Guide de sélection des matériaux en acier inoxydable

● Le matériau du composant principal des robinets à tournant sphérique à filetage interne en acier inoxydable 2PC détermine directement leurs conditions de fonctionnement et leur durée de vie applicables. Une sélection précise est requise en fonction de la corrosivité du fluide, de la température, de la pression et des normes nationales. Les matériaux spécifiques et les scénarios applicables sont présentés dans le tableau ci-dessous, vous aidant à sélectionner rapidement le bon matériau et à éviter les erreurs de sélection :

Normes de conception et de fabrication

● Dimensionnel : GB/T 12224, GB/T 12253, GB/T 7306

● Matériel : GB/T 24511, GB/T 12459, GB/T 2100

● Test : GB/T 13927, GB/T 4334, GB/T 26480

● Surface : GB/T 1031, GB/T 15820

● Actionnement : GB/T 12222

Guide de sélection rapide

Lors de la sélection des vannes, il est essentiel de respecter strictement les paramètres standards nationaux pour les canalisations à filetage interne, les caractéristiques des fluides et les conditions de fonctionnement. Compte tenu des caractéristiques structurelles et de performance des robinets à tournant sphérique à filetage interne en acier inoxydable 2PC, les points clés suivants doivent être suivis lors de la sélection pour garantir une parfaite compatibilité entre les vannes et les canalisations et minimiser les risques d'utilisation :

1. Confirmez la norme GB, le DN, le PN et le type de filetage (G/BSPT/NPT).

2. Choisissez le matériau : 304 (général) → 316 (corrosion légère) → 304L/316L (faible teneur en carbone/corrosion) → 2205 (haute pression/corrosion sévère).

3. Faites correspondre la pression et la température : sélectionnez le siège (PTFE / PPL / métal) en conséquence.

4.Sélection : joint souple (hygiène/inflammable) ; joint dur (haute température/particules).

5. Fonctionnement : manuel (simple) ; électrique/pneumatique (automatisation/télécommande).

Installation et entretien

Installation

1. Inspectez le modèle, le matériau, la pression et le filetage avant l'installation.

2. Nettoyer les filetages et la cavité de la valve ; utilisez du ruban PTFE ou du mastic.

3. Suivez la flèche de flux ; réserver un espace d’exploitation et de maintenance.

4. Réassemblez uniformément en travers ; test de pression selon GB/T 13927.

5.Installer des compensateurs pour températures extrêmes ; housse pour usage extérieur.

Entretien

1. inspection régulière des fuites, de la rouille et des performances de fonctionnement.

2. Extérieur propre ; appliquer de l'huile anticorrosion sur les surfaces non étanches.

3. Remplacez les sièges, les joints et la garniture en cas de fuite.

4. Entretenir les actionneurs électriques/pneumatiques, vérifier les limites et les commentaires.

5.Valves de rechange : conserver au sec, entrouvertes, fermées par des bouchons.

Dépannage

● Fuite : resserrer, remplacer joints / sièges / clapet.

● Fonctionnement bloqué : nettoyer la cavité, remplacer les pièces usées.

● Mauvaise étanchéité : remplacer les sièges, remettre en état la bille, resserrer les boulons.

● Défaut de l'actionneur : vérifier l'alimentation, l'alimentation en air, le moteur, le solénoïde.

● Conservez des dossiers de maintenance complets.

Scénarios d'application typiques

● Pétrochimie : pétrole brut, produits raffinés, solvants chimiques, milieux corrosifs.

● Approvisionnement en eau municipal : eau du robinet, eaux usées, conduites de distribution de petit calibre.

● Agroalimentaire & Pharmaceutique : canalisations hygiéniques, 316L + PTFE, zéro fuite.

● Power & HVAC : auxiliaires de centrales électriques, systèmes de chauffage et de refroidissement.

● Machines & Marine : systèmes hydrauliques, cryogéniques, équipements hauturiers (2205).
