Robinets à tournant sphérique à filetage interne en acier inoxydable

Scénarios d'application typiques

Avec un indice de pression élevée de 1 000 WOG, une construction en acier inoxydable résistant à la corrosion et un raccord fileté pratique, les robinets à tournant sphérique à filetage interne en acier inoxydable s'adaptent aux systèmes de tuyauterie haute pression dans diverses industries sans installation compliquée et répondent avec précision à diverses exigences de contrôle des fluides. Les applications typiques sont les suivantes :

● Industrie pétrochimique : Utilisé dans les pipelines pour le pétrole brut, le pétrole raffiné, les solvants chimiques, les gaz corrosifs et d'autres milieux. Convient aux conditions de haute pression de 1 000 WOG. Le matériau 316/316L résiste efficacement à la corrosion et assure un fonctionnement stable.

● Industrie du gaz municipal : utilisé dans les conduites de transport et de distribution de gaz à haute pression pour le gaz naturel et le GPL. Une excellente étanchéité empêche les fuites de gaz. L’indice WOG de 1 000 correspond parfaitement aux systèmes de gaz à haute pression.

● Fabrication industrielle : appliqué aux systèmes hydrauliques, aux systèmes de lubrification et aux systèmes d'air comprimé. Fonctionnement rapide et contrôle fluide pour les équipements industriels.

● Industrie alimentaire et pharmaceutique : utilisé pour les produits de nettoyage corrosifs, la vapeur à haute température et le contrôle des fluides hygiéniques. L'acier inoxydable 316L répond aux normes d'hygiène sans risque de contamination.

● Industrie CVC et énergétique : convient à l'eau chaude à haute température, à la vapeur et à l'huile thermoconductrice. Les versions à siège métallique garantissent des performances stables dans des conditions de température élevée de 1 000 WOG.

Guide de sélection des matériaux

La sélection des matériaux détermine directement la durée de vie et l'applicabilité.

Acier inoxydable 304 (06Cr19Ni10) : Pour l'eau générale, le pétrole, le gaz (eau du robinet, huile hydraulique, air comprimé, gaz naturel). Température : -20°C~180°C. Rentable pour la plupart des applications standard.

Acier inoxydable 316 (06Cr17Ni12Mo2) : Pour les milieux légèrement corrosifs (eau chlorée, acide/alcali faible, pétrole brut acide). Température : -20°C~260°C. Meilleure résistance à la corrosion par piqûres et fissures que le 304.

Acier inoxydable 316L (022Cr17Ni12Mo2) : Pour milieux fortement corrosifs (acide fort, alcali, chlorure gazeux). Température : -40°C~260°C. La teneur en carbone ultra faible évite la corrosion intergranulaire, idéale pour les environnements corrosifs sévères.

Correspondance des sièges :

oPTFE : Excellente étanchéité, pour température normale, service 1000 WOG à faible abrasion.

oPPL : Pour des températures moyennes-hautes jusqu'à 260°C, meilleure résistance à la chaleur que le PTFE.

oJoint dur en métal : pour des températures élevées jusqu'à 450 °C, une abrasion élevée et des conditions de pression fluctuantes.

Définition de base

Les vannes à bille à filetage interne en acier inoxydable sont des vannes de régulation de fluide de haute précision en acier inoxydable avec des extrémités filetées femelles et une pression nominale de 1 000 WOG.

1 000 WOG est une norme industrielle standard, ce qui signifie que la vanne est adaptée à l'eau, au pétrole et au gaz à 1 000 psi (≈6,9 MPa).

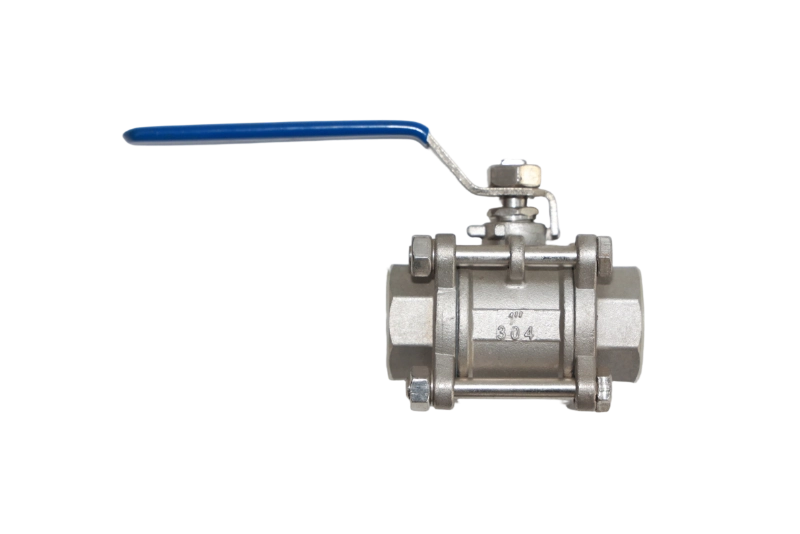

Disponible en corps monobloc ou en 3 pièces (le corps 3 pièces est le plus populaire pour un entretien facile en ligne). La valve s'ouvre et se ferme rapidement par rotation de 90° de la bille. Les extrémités filetées (NPT/BSPT/G) permettent une installation facile sans soudure.

Fabriqué en acier inoxydable 304/316/316L, il est largement utilisé dans les systèmes pétrochimiques, industriels, gaziers, alimentaires, pharmaceutiques et CVC.

Principales fonctionnalités et paramètres de base

Principales fonctionnalités

● Indice de haute pression : conformité totale avec 1 000 WOG (6,9 MPa), sans danger pour l'eau, le pétrole et le gaz à haute pression.

● Installation et maintenance faciles : la conception en 3 pièces permet un service en ligne ; la connexion filetée ne nécessite aucune soudure.

● Résistant à la corrosion : corps, bille et tige en acier inoxydable 304/316/316L pour une longue durée de vie.

● Étanchéité fiable : joint souple ANSI classe VI, joint métallique ANSI classe IV, zéro fuite.

● Fonctionnement flexible : Actionnement manuel, électrique ou pneumatique disponible.

● Large plage de températures : -40°C ~ 450°C selon le matériau du siège.

● Contrôle précis du débit : faible résistance au débit, marche/arrêt rapide et limitation précise.

Tableau des paramètres de base

Explication détaillée de 1000 WOG

● W (Eau) : Convient à l'eau propre, à l'eau en circulation, à l'eau du robinet et aux eaux usées légèrement corrosives.

● O (Huile) : Convient pour l'huile minérale, l'huile hydraulique, l'huile de lubrification, le diesel, l'essence, l'huile lourde.

● G (Gaz) : Convient pour le gaz naturel, le GPL, l'air comprimé, le gaz inerte et les gaz corrosifs généraux.

● 1 000 : Pression de service nominale 1 000 psi (≈6,9 MPa).

Pression d'essai de coque : 1 500 psi (1,5 × nominale)

Pression d'essai du joint : 1 100 psi (1,1 × nominal)

Points essentiels pour l'installation et la maintenance

Points d'installation

1. Vérifiez la classe de pression, la taille, le filetage, le matériau et la compatibilité du support.

2. Nettoyez les filetages et la cavité de la valve avant l'installation.

3. Utilisez du ruban PTFE ou du produit d'étanchéité pour filetage ; serrez correctement pour éviter tout dommage.

4. Effectuez un test de pression pendant au moins 30 minutes avant la mise en service.

5. Réserver l'espace d'exploitation et de maintenance ; installer une protection pour une utilisation en extérieur.

Points d'entretien

1. inspection régulière des fuites, de la corrosion et des performances de fonctionnement.

2. Nettoyez et protégez les surfaces extérieures contre la corrosion.

3. Remplacez les sièges et les joints en cas d'usure ou de fuite.

4.Pour les vannes actionnées : vérifiez régulièrement le moteur, l’alimentation en air, les interrupteurs de fin de course et la lubrification.

5. Ne réparez PAS sous pression. Enregistrez l’historique de maintenance pour la traçabilité.

Avantage du produit

Les robinets à tournant sphérique à filetage interne en acier inoxydable sont conçus pour le contrôle des fluides à moyenne et haute pression. Dotés d'un indice WOG de 1 000, d'un acier inoxydable résistant à la corrosion, d'une installation filetée pratique et d'une structure conviviale en 3 pièces, ils sont fabriqués conformément aux normes API 608 et ASME.

Les vannes offrent une étanchéité fiable, un fonctionnement flexible et une longue durée de vie, largement utilisées dans les domaines pétrochimique, gazier, industriel, alimentaire et CVC. Ils simplifient la disposition des tuyauteries, réduisent les coûts d'installation et de maintenance et constituent une solution fiable pour les systèmes de fluides haute pression de petit calibre.
