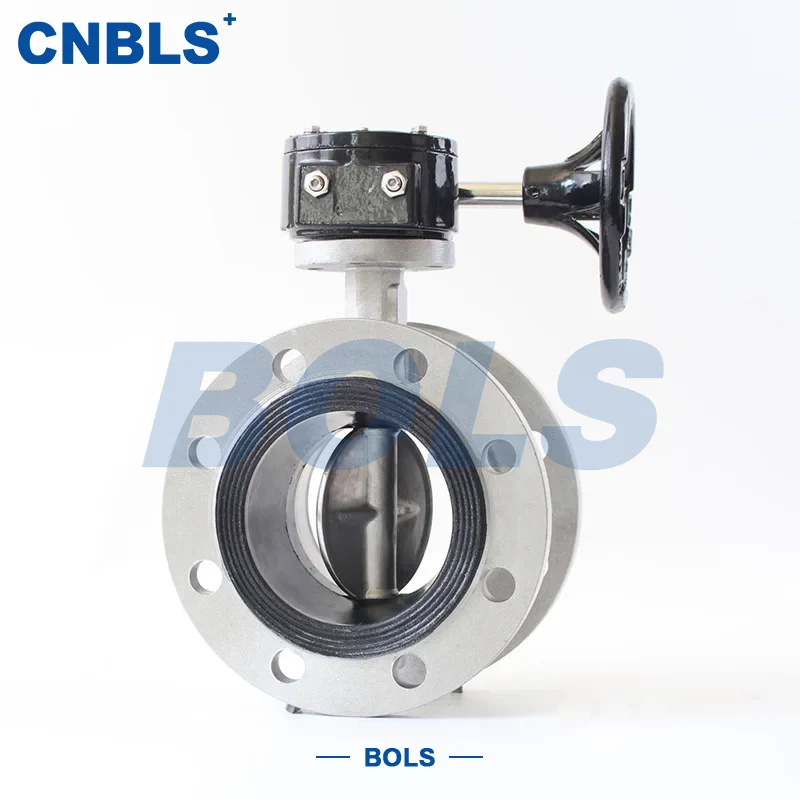

Vannes papillon à engrenage à vis sans fin en acier inoxydable de type plaquette à étanchéité dure

La vanne papillon à étanchéité dure en métal de type plaquette à engrenage à vis sans fin D373H en acier inoxydable est une vanne papillon industrielle conçue pour les conditions de travail moyennes-hautes pressions, hautes températures et moyennes complexes. Adopting the triple-offset structure of the D373 series, combined with a worm gear transmission mechanism and wafer-type connection, the valve ensures sealing reliability while balancing installation space and operational stability.

Le produit utilise de l'acier inoxydable (acier inoxydable 304, 316, 304L, 316L, 2205 duplex, etc.) comme matériau principal, et la paire d'étanchéité adopte une structure métallique à étanchéité dure, qui peut s'adapter aux conditions de travail telles que les milieux à haute température, contenant des particules et corrosifs pendant une longue période. Entraîné par un volant à vis sans fin, il réalise une ouverture/fermeture en douceur et un réglage précis de la vanne, et est particulièrement adapté aux systèmes de canalisations de moyen et gros calibre (DN ≥ 200 mm).

Dans des industries telles que la pétrochimie, l'énergie électrique, la métallurgie, l'industrie chimique du charbon et le traitement de l'eau, ces vannes papillon à étanchéité dure en métal de type plaquette à engrenage à vis sans fin en acier inoxydable sont souvent utilisées pour l'arrêt ou la régulation de sections clés de pipeline et sont particulièrement adaptées aux systèmes ayant des exigences élevées en matière de sécurité et de stabilité.

Caractéristiques structurelles et de conception

1. Structure métallique à triple décalage et scellée

La vanne adopte une conception à triple décalage, qui permet au disque papillon de se désengager rapidement du siège de vanne lors de l'ouverture et de la fermeture, réduisant ainsi la friction sur la surface d'étanchéité :

● Couple d'ouverture et de fermeture réduit

● Usure considérablement réduite de la surface d'étanchéité

● Non sujet au grippage dans des conditions de température élevée

La structure d'étanchéité métal sur métal comprend des sièges de vanne et des disques papillon en métal, usinés avec précision et rodés pour maintenir des performances d'étanchéité stables dans des conditions de température et de pression élevées.

2. Conception du corps de vanne de type plaquette

Le corps de la vanne est intégralement moulé en acier inoxydable et la structure de connexion de type plaquette présente les caractéristiques suivantes :

● Aucune bride indépendante requise, structure compacte

● Faible épaisseur d'installation, économisant de l'espace dans les canalisations

● Compatible avec les systèmes de brides standard GB/ANSI

● Facilite la rénovation et l'entretien du remplacement des canalisations existantes

Cette conception peut réduire efficacement le poids global et les coûts d'installation dans les systèmes de moyen et gros calibre.

3. Mécanisme de transmission à vis sans fin

La transmission par engrenage à vis sans fin est l'une des principales méthodes de fonctionnement de la vanne, avec les avantages suivants :

● Grand rapport de transmission, opération permettant d'économiser du travail

● Processus d'ouverture et de fermeture stable, permettant un réglage précis

● Excellentes performances d'auto-verrouillage, positionnement fiable

● Convient à la régulation haute fréquence et aux conditions de travail à couple élevé

Dans les systèmes avec DN≥200 mm ou dans des conditions de haute pression, la transmission par engrenage à vis sans fin peut améliorer considérablement la sécurité opérationnelle et la contrôlabilité, ce qui est une raison importante pour laquelle ces vannes papillon à étanchéité dure en métal de type plaquette à engrenage à vis sans fin en acier inoxydable sont largement adoptées.

Paramètres techniques

Instructions de configuration des matériaux pour l'acier inoxydable

Matériaux des principaux composants sous pression

Une combinaison raisonnable de matériaux peut prolonger efficacement la durée de vie de la vanne, ce qui constitue également un objectif clé dans la sélection technique.

Applications

Cette série de vannes est principalement utilisée dans les conditions de travail et industries suivantes :

● Industrie pétrochimique : pipelines pour produits pétroliers à haute température et milieux corrosifs

● Système électrique : systèmes à vapeur principale et à vapeur surchauffée

● Industrie métallurgique : fumées à haute température et gaz contenant des poussières

● Industrie chimique du charbon : gaz de synthèse et milieux soufrés

● Traitement de l'eau : eau à haute température et eau de circulation industrielle

Dans ces scénarios, ces vannes papillon à étanchéité dure en métal de type plaquette à engrenage à vis sans fin en acier inoxydable entreprennent généralement des tâches clés d'arrêt ou de régulation, où une fiabilité élevée est requise.

Notes de sélection et d'utilisation

1. Sélectionnez les matériaux en acier inoxydable appropriés tels que 304/316/2205 en fonction de la corrosivité moyenne.

2. Assurez-vous que la résistance des boulons correspond à l'épaisseur de la bride de la structure de type plaquette.

3. Faites attention à la résistance à la température de la graisse lubrifiante dans la boîte à vis sans fin dans des conditions de travail à haute température.

4.Pour les supports contenant des particules, privilégiez la solution de disque papillon avec le soudage par recouvrement en alliage Stellite.

Résumé

La vanne papillon à étanchéité dure en métal de type plaquette à engrenage à vis sans fin D373H en acier inoxydable a été optimisée en termes de conception structurelle, de configuration des matériaux et de mode de transmission pour les conditions de travail moyennes-hautes pressions, hautes températures et moyennes complexes. Ses performances d'étanchéité stables, ses caractéristiques opérationnelles fiables et sa méthode d'installation compacte font de ces vannes papillon à étanchéité dure en métal de type plaquette à engrenage à vis sans fin en acier inoxydable l'un des types de vannes couramment utilisés dans les systèmes de canalisations dans plusieurs industries.
