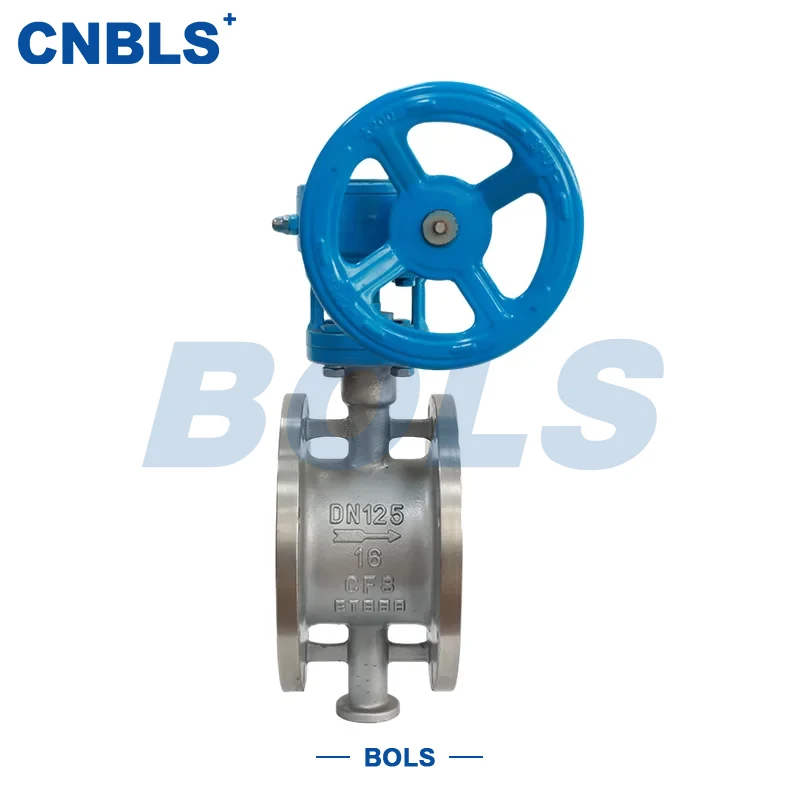

Vannes papillon télescopiques en acier inoxydable à étanchéité métallique

La vanne papillon télescopique à joint métallique SD343H en acier inoxydable est une vanne de régulation de pipeline de taille moyenne à grande intégrant une structure à triple décalage, un joint dur en métal, une compensation télescopique axiale et un entraînement par engrenage à vis sans fin. L'ensemble du corps de la vanne est fabriqué à partir de matériaux en acier inoxydable (acier inoxydable duplex 304/316/304L/316L/2205, etc.), ce qui le rend adapté aux environnements à haute température, haute pression et hautement corrosifs.

Entraînée par un mécanisme à vis sans fin pour faire tourner la tige de la vanne, la vanne entraîne le disque pour effectuer des actions d'ouverture, de fermeture ou de régulation, obtenant ainsi une fermeture et un contrôle du débit fiables du fluide. Le corps de la vanne intègre une structure de compensation télescopique intégrée, qui peut absorber le déplacement axial causé par les différences de température dans les canalisations sans avoir besoin de joints de dilatation supplémentaires, réduisant ainsi efficacement le risque de concentration des contraintes du système.

Grâce à leur conception structurelle stable et à leurs performances d'étanchéité métalliques fiables, les vannes papillon télescopiques en acier inoxydable à étanchéité métallique sont couramment utilisées dans les systèmes de canalisations industrielles présentant des conditions de travail complexes, des variations de température fréquentes ou de grandes longueurs de canalisations.

Description de la structure et du principe de fonctionnement

1. Conception de structure à triple décalage

La vanne adopte la structure éprouvée de vanne papillon à triple excentrage de la série SD343. Grâce à une conception à triple décalage, le disque peut se désengager rapidement du siège de vanne lors de la phase d'ouverture initiale et atteindre une compression linéaire uniquement lors de la phase de fermeture finale, offrant les avantages suivants :

● Faible friction lors de l'ouverture et de la fermeture

● Usure minimale de la surface d'étanchéité

● Couple d'ouverture/fermeture stable et longue durée de vie

Cette structure est particulièrement adaptée aux applications de joints métalliques durs, conservant des performances d'étanchéité fiables même dans des conditions de température et de pression élevées.

2. Système de joint dur en métal

Les surfaces d'étanchéité du siège de vanne et du disque sont usinées avec précision et rectifiées à partir de matériaux métalliques, disponibles en deux options : joint de corps en acier inoxydable ou structure de soudage superposée en stellite 6. Il comporte :

● Résistance aux températures élevées et aux chocs de pression

● Excellente résistance à l'érosion et à l'usure contre les supports chargés de particules

● Aptitude aux opérations fréquentes d'ouverture et de fermeture

La conception métallique à joint dur garantit que la vanne maintient des performances d'étanchéité stables dans la vapeur à haute température, les gaz de combustion et les milieux contenant des particules.

3. Structure de rémunération télescopique

La vanne est équipée d'un mécanisme télescopique axial intégré qui peut se dilater et se contracter librement dans une certaine plage pour compenser le déplacement causé par la dilatation et la contraction thermique des canalisations :

● La plage d'expansion/contraction varie en fonction du diamètre nominal

● Réduit efficacement les contraintes de connexion des brides

● Améliore la sécurité globale du système

Cette conception est particulièrement critique pour les réseaux de canalisations de chauffage, les canalisations de transport longue distance et les systèmes présentant d'importantes fluctuations de température.

4. Mécanisme d'entraînement à vis sans fin

La vanne est livrée en standard avec une unité d'entraînement à vis sans fin, associée à un volant pour le fonctionnement, offrant les caractéristiques suivantes :

● Grand rapport de transmission pour une ouverture et une fermeture sans effort

● Prend en charge une régulation précise du débit

● Performances autobloquantes supérieures pour un fonctionnement stable

Dans les applications de grand diamètre ou à haute pression, l'entraînement par engrenage à vis sans fin peut réduire efficacement la charge opérationnelle et améliorer la sécurité opérationnelle sur site.

Principales caractéristiques du produit

● Structure entièrement en acier inoxydable pour une résistance stable à la corrosion

● La conception à triple décalage garantit un faible couple d'ouverture/fermeture et une usure minimale

● Le joint rigide en métal convient aux fluides à haute température et haute pression

● La fonction de compensation télescopique intégrée du corps de la vanne réduit les contraintes du pipeline

● La connexion à bride permet une installation et une maintenance pratiques

● L'entraînement par engrenage à vis sans fin offre un fonctionnement fluide et fiable

Les vannes papillon télescopiques en acier inoxydable à étanchéité métallique équilibrent la fiabilité de l'étanchéité et la stabilité structurelle dans des conditions de travail complexes, ce qui les rend idéales pour les systèmes à fonctionnement continu à long terme.

Applications typiques

Paramètres techniques

Description de la configuration matérielle

Recommandations de sélection et d'utilisation

Lors de la sélection des vannes papillon télescopiques à étanchéité métallique en acier inoxydable, concentrez-vous sur les facteurs clés suivants :

1. Caractéristiques moyennes : choisissez l'acier inoxydable et les matériaux d'étanchéité correspondants en fonction de la corrosivité moyenne et de la teneur en particules.

2. Pression et température : faites correspondre la pression de conception et réservez des marges de sécurité adéquates.

3. Déplacement du pipeline : assurez-vous que la plage de compensation télescopique de la vanne dépasse le déplacement axial réel du pipeline.

4. Normes de bride : vérifiez la cohérence avec les normes de bride de pipeline sur site.

5. Méthode de fonctionnement : pour les applications de grand diamètre ou à haute pression, donnez la priorité aux mécanismes à vis sans fin avec des rapports de transmission élevés.

Résumé

En intégrant les performances d'étanchéité, la compensation de déplacement et la stabilité opérationnelle dans une seule unité de vanne, cette série de produits réduit le nombre d'accessoires système et améliore la fiabilité globale des systèmes de canalisations.

Dans des scénarios industriels impliquant une pression moyenne-haute, des températures élevées et un déplacement important de pipeline, les vannes papillon télescopiques en acier inoxydable à étanchéité métallique maintiennent un fonctionnement stable à long terme, réduisent la fréquence de maintenance et sont bien adaptées à une utilisation à long terme et à un déploiement à grande échelle dans des projets d'ingénierie.
