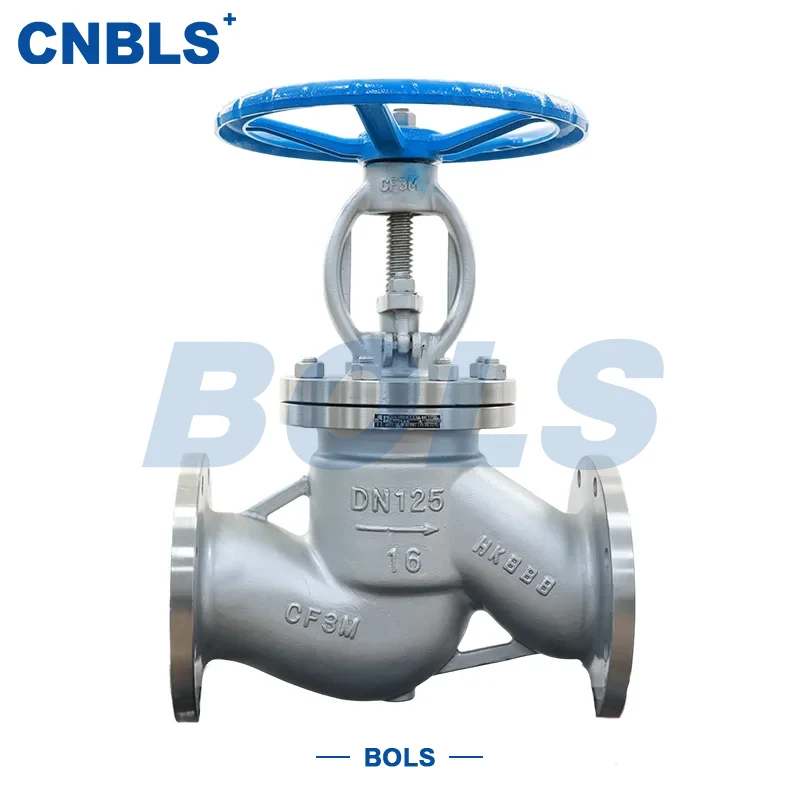

Vannes à soupape basse température en acier forgé en acier inoxydable

Les vannes à soupape à basse température en acier forgé en acier inoxydable sont des vannes d'arrêt et de régulation de haute précision spécialement conçues pour les services à basse température (≤ -40 ℃) et cryogéniques. Adoptant une technologie de forgeage intégrale combinée à une structure optimisée à basse température, les vannes assurent un fonctionnement stable et une étanchéité fiable même à des températures extrêmes.

Par rapport aux vannes en acier moulé classiques, la structure forgée présente un matériau plus dense, une résistance plus élevée et une meilleure résistance aux chocs à basse température, réduisant efficacement le risque de fracture fragile. Ces vannes à soupape à basse température en acier forgé en acier inoxydable sont largement utilisées dans les systèmes cryogéniques de GNL, d'azote liquide, d'oxygène liquide et pétrochimiques, servant de composants de contrôle clés pour les pipelines à basse température.

Structure de base et fonctionnalités de performance

Structure forgée intégrale

Le corps et le capot sont usinés à partir de pièces forgées intégrales avec une structure de matériau dense, exempte d'évents et de porosité. D'excellentes propriétés mécaniques sont maintenues à basse température, améliorant ainsi la fiabilité de service à long terme.

Conception anti-condensation à basse température

Équipé d'un capot allongé et d'une structure de prévention des ponts froids pour réduire la conduction du froid vers le presse-étoupe, réduisant ainsi le risque d'accumulation de givre et de fuite, garantissant des performances stables dans des conditions cryogéniques.

Options de double étanchéité

● Joint dur en métal : adapté aux hautes pressions et aux opérations fréquentes

● Joint souple basse température : adapté aux supports cryogéniques propres. Les utilisateurs peuvent sélectionner de manière flexible en fonction des caractéristiques du support.

Plusieurs types d'actionnement

Des actionnements manuels, électriques et pneumatiques sont disponibles pour une intégration facile dans divers systèmes automatisés.

Principaux paramètres techniques

Configuration matérielle principale

Applications typiques

Les robinets à soupape basse température en acier forgé en acier inoxydable conviennent pour :

● Terminaux GNL, systèmes de stockage et de transport

● Canalisations d'azote liquide et d'oxygène liquide

● Unités cryogéniques éthylène, propane

● Systèmes pétrochimiques basse température

● Systèmes de fluides cryogéniques aérospatiaux

● Systèmes de réfrigération industrielle

Pour les fluides légèrement corrosifs ou de haute pureté, des combinaisons personnalisées de matériaux et d'étanchéité sont disponibles.

Lignes directrices de sélection

Pour garantir des performances fiables à long terme des vannes à soupape à basse température en acier forgé en acier inoxydable, veuillez considérer :

Correspondance des niveaux de température

● -40℃ ~ -70℃ : 304L / 316L

● ≤ -100℃ : 316L ou 904L préféré

Propreté moyenne

● Service cryogénique propre : joint souple recommandé

● Fluides haute pression ou contenant des particules : joint métallique recommandé

Exigences d'automatisation

● Fonctionnement local : type manuel

● Télécommande : type électrique ou pneumatique basse température

Bride et Joint

Pour le service cryogénique, il est préférable d'utiliser une face RJ + un joint enroulé en spirale pour éviter la défaillance des joints en caoutchouc ordinaires à basse température.

Notes d'installation et de fonctionnement

Pour un fonctionnement sûr, respectez les points suivants lorsque vous utilisez des robinets à soupape basse température en acier forgé en acier inoxydable :

● Vérifiez la qualité à basse température, le matériau et le sens d'écoulement avant l'installation.

● Installer dans le sens de la flèche (entrée basse, sortie haute).

● Refroidir étape par étape avant la mise en service pour éviter les chocs thermiques.

● Les actionneurs électriques/pneumatiques doivent d'abord être mis en service à température ambiante.

● Ne serrez pas la garniture directement à basse température en cas de fuite mineure.

Recommandations d'entretien et d'inspection

Un fonctionnement stable à long terme dépend d’un entretien approprié :

● Inspectez régulièrement les joints de presse-étoupe et de bride.

● Effectuer des contrôles non destructifs UT/MT périodiques.

● Effectuer un test d'étanchéité à l'air avant de redémarrer après l'arrêt.

● Le démontage et l'inspection doivent être effectués à température ambiante.

Un entretien standard peut prolonger considérablement la durée de vie et réduire les risques opérationnels des robinets à soupape basse température en acier forgé en acier inoxydable.
